Das Display-Radio sitzt, die Kamera liegt bereit – und trotzdem bleibt der Bildschirm beim Rangieren schwarz oder flackert. Rückfahrkamera anschließen am Autoradio heißt vier Leitungen sauber zu führen: Versorgung, Masse, Video und Trigger. Diese Seite bleibt bei der Verkabelung Cam↔Radio; Kaufkriterien und Schachtplanung stehen in der [Kaufberatung](/hub/auto-elektronik/autoradio-mit-rueckfahrkamera/sub/autoradio-mit-rueckfahrkamera-kaufberatung), der Radio-Ablauf unter [einbauen](/hub/auto-elektronik/autoradio-mit-rueckfahrkamera/sub/autoradio-mit-rueckfahrkamera-einbauen). Überblick und Produkte: [Hauptseite Autoradio mit Rückfahrkamera](/hub/auto-elektronik/autoradio-mit-rueckfahrkamera). Ohne Trigger kein Umschalten – das ist die rote Linie dieser Anleitung.
Das Display-Radio sitzt, die Kamera liegt bereit – und trotzdem bleibt der Bildschirm beim Rangieren schwarz oder flackert.
Das Display-Radio sitzt, die Kamera liegt bereit – und trotzdem bleibt der Bildschirm beim Rangieren schwarz oder flackert. Rückfahrkamera anschließen am Autoradio heißt vier Leitungen sauber zu führen: Versorgung, Masse, Video und Trigger. Diese Seite bleibt bei der Verkabelung Cam↔Radio; Kaufkriterien und Schachtplanung stehen in der Kaufberatung, der Radio-Ablauf unter einbauen. Überblick und Produkte: Hauptseite Autoradio mit Rückfahrkamera. Ohne Trigger kein Umschalten – das ist die rote Linie dieser Anleitung.
Unsere Top-Empfehlungen
| Badge | Produkt | Display | Bauform | Diagonale | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  URVOLAX URVOLAX UR90A | Fest | 2-DIN | 10,1 Zoll | 9.0 | ∼ 284,97 € | Zum Angebot |

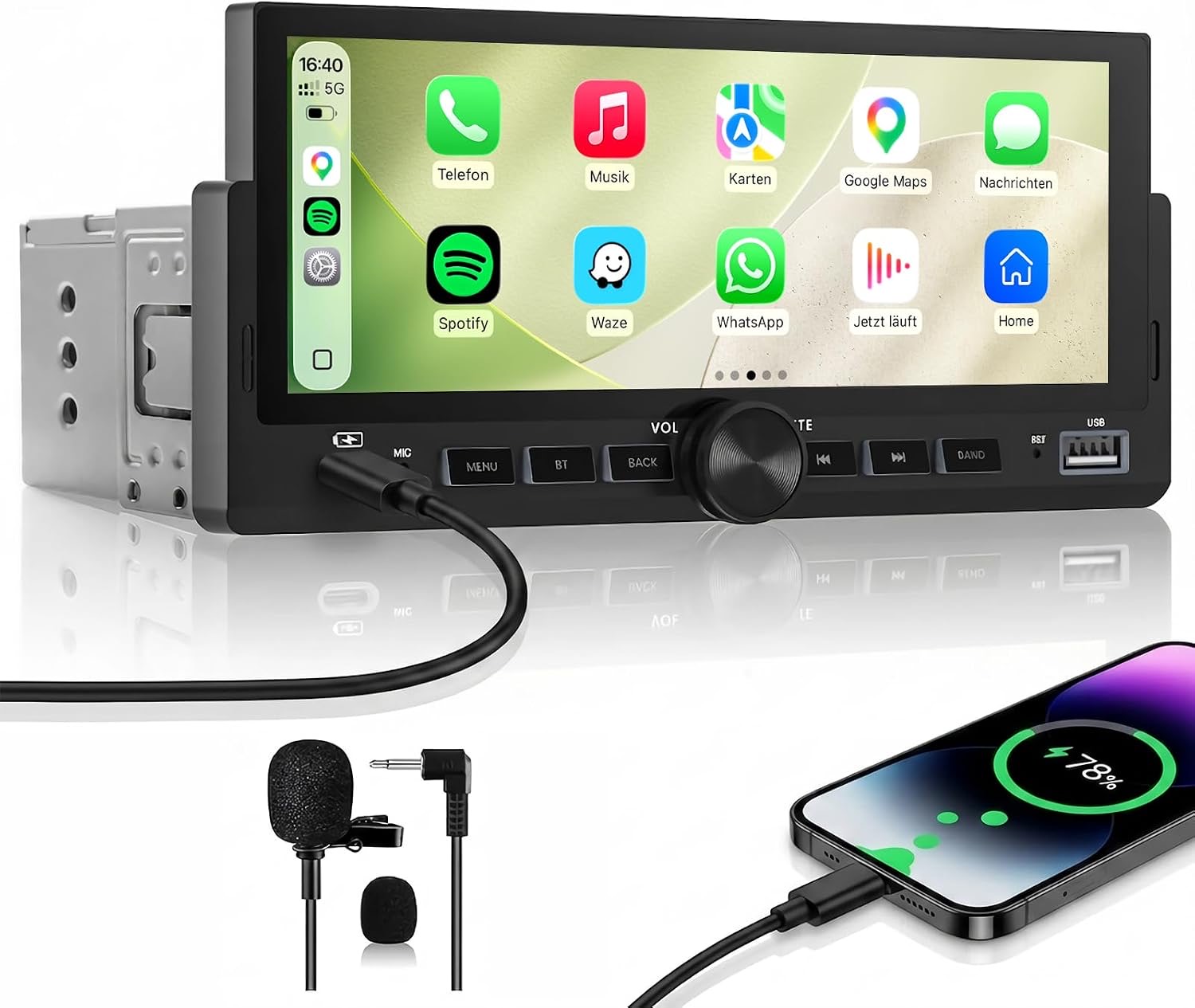

| Preis-Tipp |  MRSXWPY MRSXWPY 6,86 Zoll | Fest | 1-DIN | 6,86 Zoll | 8.4 | ∼ 56,94 € | Zum Angebot |

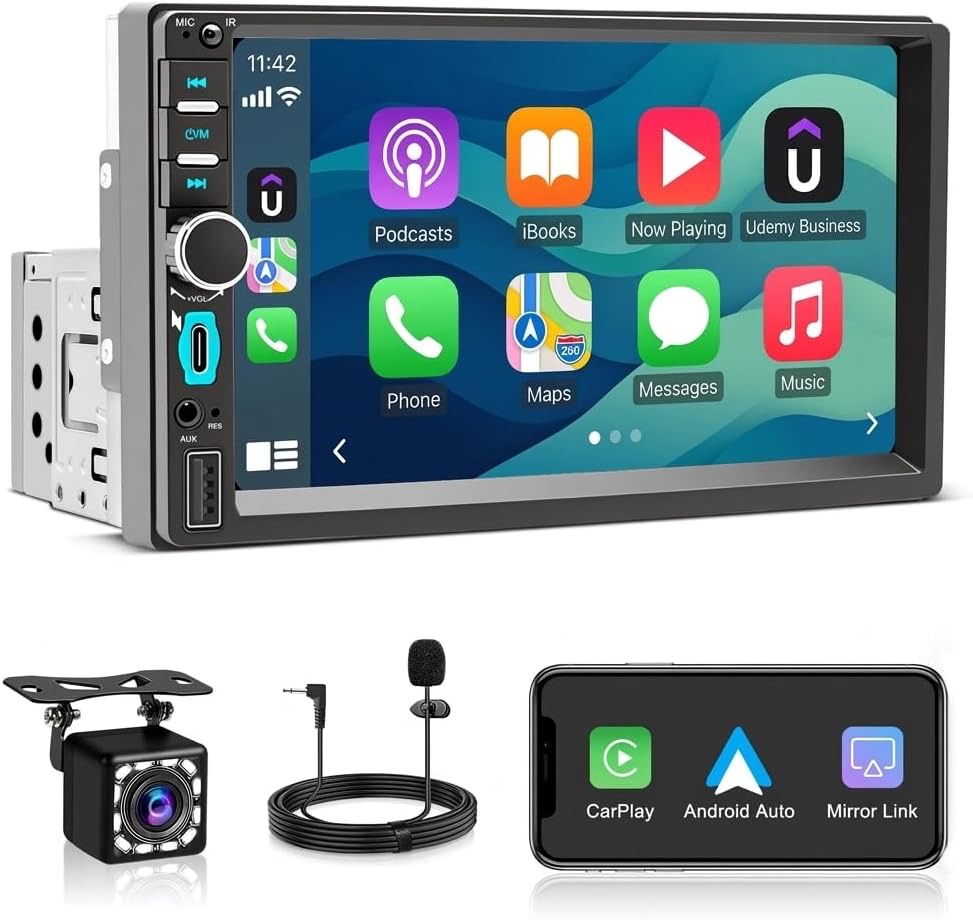

| Alternative |  WERESOUND WERESOUND F7018C | Fest | 1-DIN | 7 Zoll | 9.0 | ∼ 75,99 € | Zum Angebot |
Inhalt
Die vier Leitungen verstehen
Plus versorgt die Kamera – oft nur im Rückwärtsgang oder über einen Radio-Ausgang, je nach Bundle. Masse gehört an eine saubere Karosserie- oder Radio-Masse; schlechte Masse erzeugt Rauschen und Aussetzer. Video führt das Bild (häufig CVBS über RCA, teils 4-Pin-Kombi oder AHD). Der Trigger (REV/BACK) sagt dem Radio, wann es auf den Cam-Eingang umschalten soll. Fehlt eine der vier, wirkt „kein Bild“ wie ein Defekt, obwohl nur eine Ader falsch ist. Arbeiten Sie am ausgebauten oder leicht zugänglichen Radio zuerst auf dem Arbeitstisch, bevor alles unter Schweller verschwindet. Bundle-Sets liefern meist farbig markierte Kabel und eine Kurzanleitung – trotzdem Multimeter nutzen. Signalformat muss passen: Eine AHD-Cam an einem reinen CVBS-Eingang liefert kein brauchbares Bild. Stecker nicht verbiegen; Adapter nur bei klarem Format-Match. Vor dem Verlegen unter Schweller und durch Durchführungen: alle vier Leitungen am Arbeitsplatz durchmessen und kurz mit Radio verbinden, bis das Testbild steht. Notieren Sie Pinbelegung und Kabelfarben – sechs Monate später helfen Fotos mehr als Erinnerung. CarPlay und Android Auto sind für diese vier Leitungen irrelevant; Projection ersetzt keinen Videoeingang.
Trigger richtig – und typische Fehler
Der Trigger erwartet Plus vom Rückfahrlicht, während der Rückwärtsgang eingelegt ist. Messung: Zündung an, Gang R, Spannung am Rückfahrlicht-Plus gegen Masse. Diese Leitung an REV/BACK des Radios. Dauerplus (Kl. 30) am Trigger ist der Klassiker-Fehler: Bild bleibt, Radio verhält sich falsch, Nutzer tippen blinde Menüs. Auch Zündungsplus dauerhaft am Trigger ist falsch – nur Rückfahrlicht-Plus. Wer den Trigger an Masse legt, weil „irgendwo Strom sein muss“, verdreht die Logik und sucht stundenlang am falschen Ende. Bei LED-Rücklichtern und CAN-Steuerung kann das Plus pulsieren oder zu wenig Strom für die Cam-Logik liefern. Praxis: Relais schalten lassen oder Entstörfilter/Video-Filter setzen – bekannte Fixes aus Nachrüst-Ratgebern, keine Garantie für jedes Fahrzeug. Wenn das Radio einen manuellen Kamera-Eingang im Menü hat, nutzen Sie ihn zum Eingrenzen: Bild manuell da, aber nicht im Gang R → Trigger-Problem. Bild nie da → Video, Plus oder defekte Cam. Flackert nur bei eingeschaltetem Rückfahrscheinwerfer, liegt der Verdacht zuerst beim Trigger-Pfad, nicht beim Display.
Kabelweg, Länge und LED-Flackern
Länge grob 6–10 m für Pkw; Transporter, Bulli und lange Hecks eher mehr. Zu kurz heißt Spleißstellen – jede Stelle ist Stör- und Feuchtigkeitsrisiko. Kabel nicht an scharfen Blechkanten ohne Kantenschutz, nicht durch bewegliche Klappen ohne Zugentlastung. In der Heckklappe: Durchführungs-Gummis nutzen, Wasserablauf nicht verstopfen. Funk-Kameras umgehen den langen Video-Weg, bringen aber eigene Pairing- und Latenzthemen; diese Kategorie fokussiert kabelgebundene Sets am Display-Radio. Wer Set vs. Eingang noch klären muss: Kamera-Set oder nur Eingang. Flackern bei LED: oft Trigger- oder Masse-bedingt, nicht zwingend „kaputte Cam“. Erst Filter/Relais und Masse prüfen, dann Kamera tauschen. Störquellen neben Zündspulen und starken Verbrauchern meiden. Nach dem Anschluss Empfang des Radios checken – schlechter UKW/DAB-Empfang nach Umbau liegt meist an Antennenadapter/Phantomspeisung, nicht am Cam-Kabel; trotzdem Retouren-Treiber, wenn beides in einer Session verbaut wurde. Ein sauberer Kabelweg sieht unspektakulär aus und spart die zweite Demontage.
Fehlersuche in der richtigen Reihenfolge
Schwarzbild: zuerst Cam-Versorgung und Masse, dann Video-Stecker, dann Trigger. Flackerbild: Masse und LED-Trigger-Pfad, dann Filter/Relais, dann Cam tauschen. Bild dauerhaft: Trigger vermutlich an Dauerplus – sofort korrigieren. Bild falsch herum: Menü-Spiegelung vor Hardware. Rauschen: Masse und Kabelführung neben Störquellen. Diese Reihenfolge spart Retouren, weil Bundle-Cams selten „tot“ sind, solange Plus und Video stimmen. Dokumentieren Sie Messwerte (Volt am Rückfahrlicht, Volt an Cam-Plus), bevor Sie den Support kontaktieren – Screenshots der Menü-Eingänge helfen ebenfalls. Wer Radio und Cam in getrennten Bestellungen hat, prüft Signalformat doppelt. Ein 4-Pin-Bundle-Kabel an ein Radio mit nur RCA braucht den passenden Breakout, nicht Gewalt am Stecker. Nach erfolgreichem Test die Zugentlastung an der Heckklappe setzen; lose Buchsen sind Feuchtigkeitsfallen.
Checkliste Testbild
1. Radio bootet, Lautsprecher ok. 2. Cam-Plus und Masse gemessen. 3. Video gesteckt, Format passend. 4. Trigger nur an Rückfahrlicht-Plus. 5. Gang R: Bild erscheint innerhalb von Sekunden. 6. Gang raus: Bild weg. 7. Bei Dunkelheit Nachtsicht/LED der Cam prüfen. 8. Erst dann Verkleidungen schließen. Rechtlich kurz: Kamerabild dient dem Rückwärtsfahren, nicht dem Dauerblick im Vorwärtsverkehr (StVO §23 Abs. 1a). Ob Set oder nur Eingang – die Verdrahtungslogik ist gleich. Wenn Sie parallel das Radio neu setzen, bleiben Schacht und Adapter Thema der Einbau-Seite; hier endet der Job, sobald Plus, Masse, Video und Trigger stimmen.
Bundle-Cam vs. Nachrüst-Cam am selben Radio
Ob die Cam aus dem Karton des Radios kommt oder separat, ändert die vier Leitungen nicht. Bundle-Cams sind oft auf CVBS und kurze bis mittlere Kabel ausgelegt; Nachrüst-Cams können AHD, bessere Sensoren oder längere Leitungen bringen – dann muss der Radio-Eingang das Format unterstützen. Steckeradapter ohne Format-Match erzeugen Schwarzbild trotz „richtig gesteckt“. Wenn Sie unsicher sind, bleiben Sie beim Bundle-Format oder lesen Sie die Eingangs-Spec des Radios, bevor Sie eine teure Cam nachkaufen.
Häufige Fragen
Welche Farbe hat welche Ader?
Herstellerabhängig. Immer Anleitung und Multimeter, nie nur Farbglaube aus einem anderen Bundle.
Kann ich den Trigger an das Rückfahrlicht-Minus legen?
Nein. Der Radio-Eingang erwartet typischerweise Plus-Signal. Masse ist separat.
RCA oder 4-Pin – was ist besser?
Was zum Radio passt. 4-Pin bündelt oft Video und Versorgung; RCA trennt Video. Wichtig ist Signalformat und sicherer Sitz, nicht die Steckerform allein.
Bild steht auf dem Kopf oder ist gespiegelt?
Viele Radios haben eine Spiegel-/Flip-Option im Cam-Menü. Zuerst Software, dann Cam-Montage drehen.
Wann ist die Cam defekt?
Wenn Plus, Masse, Video und Trigger verifiziert sind und am Eingang trotzdem kein Signal anliegt – oder die Cam an einem zweiten bekannten Eingang ebenfalls tot ist.
Reicht Wireless CarPlay für die Kamera?
Nein. Die Rückfahrkamera ist ein eigener Videoeingang am Radio, unabhängig von CarPlay/Android Auto.
