Sie haben die neue Steuerung ausgepackt, die Pumpe ist stromlos, und jetzt entscheidet die Montage, ob Automatik und Trockenlaufschutz überhaupt greifen. Diese Anleitung gilt vor allem für steckerfertige elektronische Geräte zwischen Pumpendruckanschluss und erstem Verbraucher. Die Bedienungsanleitung des Herstellers hat Vorrang vor allgemeinen Tipps. Festanschluss und unklare Klemmleisten gehören zur Elektrofachkraft. Modelle und Specs vergleichen Sie im [Pumpensteuerung-Druckschalter Vergleich](/hub/badezimmer/pumpensteuerung-druckschalter).
Sie haben die neue Steuerung ausgepackt, die Pumpe ist stromlos, und jetzt entscheidet die Montage, ob Automatik und Trockenlaufschutz überhaupt greifen.
Sie haben die neue Steuerung ausgepackt, die Pumpe ist stromlos, und jetzt entscheidet die Montage, ob Automatik und Trockenlaufschutz überhaupt greifen. Diese Anleitung gilt vor allem für steckerfertige elektronische Geräte zwischen Pumpendruckanschluss und erstem Verbraucher. Die Bedienungsanleitung des Herstellers hat Vorrang vor allgemeinen Tipps. Festanschluss und unklare Klemmleisten gehören zur Elektrofachkraft. Modelle und Specs vergleichen Sie im Pumpensteuerung-Druckschalter Vergleich.
Unsere Top-Empfehlungen
| Badge | Produkt | Kabel | Bauart | Schutzart | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  KESSER KESSER Druckwächter mit Kabel | Ja | Elektronisch | nicht belegt | 9.0 | ∼ 35,59 € | Zum Angebot |

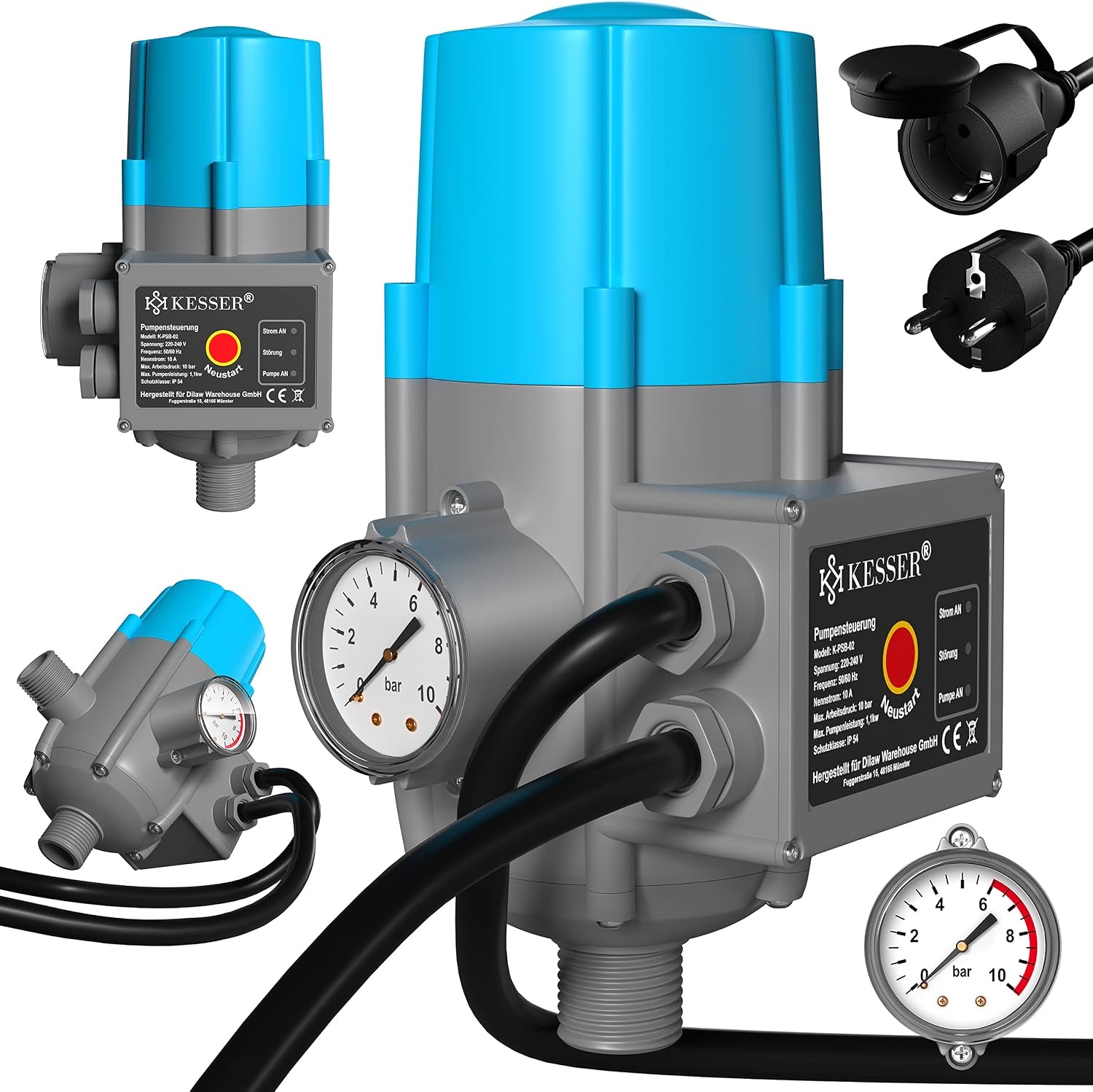

| Alternative |  KESSER KESSER Pumpensteuerung Baranzeige | Ja | Elektronisch | IP54 | 8.6 | ∼ 35,90 € | Zum Angebot |
| Preis-Leistungs-Tipp |  Candeon Candeon Membrandruckschalter | nicht belegt | Mechanisch | IP20 | 8.6 | ∼ 17,39 € | Zum Angebot |
Inhalt
Vorbereitung: Typenschild und Werkzeug
Lesen Sie Spannung, maximale Leistung oder Strom und den typischen Arbeitsdruck auf dem Pumpen-Typenschild. Die Steuerung darf diese Werte nicht unterbieten. Der maximale Betriebsdruck der Steuerung, oft 10 bar, muss über dem Anlagendruck liegen. Klären Sie, ob Ihr Gerät senkrecht in die Druckleitung soll und wo der Pfeil für die Fließrichtung sitzt. Viele Bedienungsanleitungen verlangen genau das. Halten Sie geeignetes Dichtmittel für das Gewinde bereit, passendes Werkzeug ohne Überdrehen der Kunststoffgehäuse und, falls vorgesehen, ein kleines Membranausdehnungsgefäß, wenn Mikroabnahmen oder Brunnenbetrieb Takten begünstigen.
Schalten Sie die Pumpe spannungsfrei und entspannen Sie den Leitungsdruck, bevor Sie Schraubverbindungen öffnen. Notieren Sie die Einschaltdruck-Voreinstellung und ob sie justierbar ist. Änderungen ohne Systemverständnis erzeugen später Fehlalarme. Wer unsicher zwischen Membran- und Elektronik-System ist, klärt das vor dem Sägen der Leitung unter elektronisch oder mechanisch.
Hydraulische Montage
Die Steuerung gehört auf die Druckseite der Pumpe, nicht in die Saugleitung. Fließrichtung: Der Pfeil zeigt vom Pumpenausgang zum Verbraucher. Verdreht montiert starten viele Geräte gar nicht oder melden sofort einen Fehler. Installieren Sie das Gehäuse so, wie die Bedienungsanleitung es verlangt, häufig senkrecht, Manometer lesbar, ohne Zug auf das Kabel und ohne Knickstellen direkt am Anschluss. Dichten Sie Gewinde sauber ab. Undichtigkeit ist in Bewertungen ein wiederkehrendes Thema und führt zu Druckverlust, Takten und vermeintlichem Trockenlauf.
Beispiel: Nach dem Einbau tropft es am Eingangsgewinde, der Hahn ist zu, die Pumpe startet alle paar Minuten neu. Bevor Sie die Elektronik tauschen, Verbindungen nachziehen oder neu dichten und den Druckverlauf am Manometer beobachten. Ein Rückschlagventil saugseitig und korrekte Entlüftung bleiben Aufgabe der Pumpenanlage. Die Steuerung ersetzt das nicht. Bei Brunnen oder sehr kleinen Entnahmen kann ein Membranausdehnungsgefäß nach der Steuerung sinnvoll sein.
Elektrik und Sicherheit
Steckfertige Geräte mit Schuko und Pumpenstecker dürfen Sie typischerweise nach Herstellerangabe selbst verbinden: Pumpe in die Steuerung, Steuerung in die Steckdose, Reihenfolge und Kodierung laut Bedienungsanleitung. Keine Provisorien mit Mehrfachsteckern in nasser Umgebung, keine Belastung über die Schaltleistung hinaus. Fehlt ein Kabel, ist die Klemmleiste offen oder weicht die Spannung ab, stoppt der DIY-Pfad: Elektrofachkraft.
Die Schutzart IP20, IP54 oder IP65 beschreibt die Spritzwasserresistenz des Gehäuses, nicht die Freigabe für Dauerregen. Stellen Sie das Gerät frostfrei und zugänglich auf. Kondensat und UV belasten Gehäuse und Kabel. Der Trockenlaufschutz schaltet ab. Er ist kein Freibrief für Dauerbetrieb ohne Wasser. Wenn nach dem Einschalten sofort Alarm kommt, zuerst Hydraulik und Startdruck prüfen. Die Reihenfolge steht unter Trockenlaufschutz.
Inbetriebnahme und Kurzcheck
Füllen und entlüften Sie die Pumpe nach Herstellerangabe, bevor die Automatik dauerhaft laufen soll. Öffnen Sie einen Verbraucher: Die Pumpe soll starten. Schließen Sie den Hahn: Nach kurzer Nachlaufzeit soll sie stoppen. Beobachten Sie das Manometer. Bei geschlossenem System darf der Druck nicht stetig abfallen, sonst suchen Sie die Leckage. Prüfen Sie alle Verbindungen auf Feuchtigkeit und auf ungewöhnliches Takten.
Wenn die Pumpe taktet, obwohl niemand Wasser zapft, sind undichte Stellen, ein zu hoher Einschaltdruck oder fehlender Speicher die häufigsten Ursachen, nicht kaputte Elektronik als Erstdiagnose. Senken Sie den Startdruck nur innerhalb der Grenzen der Bedienungsanleitung und dokumentieren Sie den Wert. Bleibt das Verhalten trotz dichter Leitung und plausibler Einstellung, Hersteller-Support oder Fachbetrieb einschalten statt Dauerreset.
Typische Fehler nach dem Einbau
Drei Muster sehen Sie nach DIY-Montagen besonders oft. Erstens: Pfeil ignoriert oder Gerät liegend montiert, die Automatik startet nicht oder meldet sofort einen Fehler. Zweitens: Gewinde nur handfest und undicht, der Druck fällt, die Pumpe taktet, der Trockenlaufschutz greift scheinbar grundlos. Drittens: Startdruck unverändert zu hoch, Entnahmestelle im Obergeschoss oder lange Leitung, die Pumpe kommt nicht in den Sollbereich. In allen drei Fällen hilft Systemarbeit vor der Retoure.
Dokumentieren Sie nach erfolgreichem Test kurz den Einschaltdruck, ob ein Membranausdehnungsgefäß vorhanden ist, das Datum und die Beobachtung Start bei Hahn auf, Stopp bei Hahn zu. Wenn Wochen später erneut Takten auftritt, vergleichen Sie mit diesem Sollzustand. Frostfreie Aufstellung ist Teil der Montage. Manche Gehäuse vertragen kein Hanf, andere kein überdosiertes Dichtmittel im Durchgang. Hat die Steuerung ein integriertes Rückschlagventil, prüfen Sie, ob saugseitig trotzdem ein Ventil laut Pumpenhersteller nötig bleibt. Nach der Inbetriebnahme einmal länger entnehmen, nicht nur einen kurzen Hahnstoß, damit Stoppverhalten und Erwärmung sichtbar werden.
Häufige Fragen
Sitzt die Steuerung auf der Saug- oder Druckseite?
Druckseitig zwischen Pumpe und erstem Verbraucher. Saugseitig stört sie Ansaugverhalten und Schutzlogik.
Muss die Pumpensteuerung senkrecht stehen?
Viele elektronische Geräte verlangen senkrechte Montage laut Bedienungsanleitung. Abweichungen riskieren Fehlfunktion. Immer die beiliegende Anleitung prüfen.
Brauche ich ein Membranausdehnungsgefäß?
Bei klassischem Membranschalter ja, als Systembestandteil. Bei einem Durchflusswächter oft nicht zwingend, aber bei Mikroabnahmen oder Brunnen kann ein kleines Gefäß Takten reduzieren. Bedienungsanleitung und Fachquelle beachten.
Wie dichte ich das Gewinde ab?
Herstellerkonform und ohne Überdrehen von Kunststoffteilen. Undichte Anschlüsse erzeugen Takten und Fehlalarme. Zu fest zerstört das Gehäuse.
Wann muss eine Fachkraft an den Strom?
Bei Festanschluss, fehlendem Stecker, unklarer Klemmung, Abweichung von der Netzspannung oder Installation in geschützten Hauswasser-Bereichen mit besonderen Vorgaben.
Wie teste ich nach dem Einbau?
Hahn auf, die Pumpe startet. Hahn zu, die Pumpe stoppt. Manometer beobachten und alle Verbindungen auf Trockenheit prüfen. Den Ablauf mehrfach wiederholen.
Was tun, wenn es taktet?
Zuerst Leckagen und Luft suchen, dann Startdruck und gegebenenfalls das Membranausdehnungsgefäß prüfen. Ein Gerätetausch ohne Hydraulik-Check wiederholt den Fehler.
Darf ich den Einschaltdruck selbst ändern?
Nur wenn das Gerät dafür ausgelegt ist und Sie innerhalb der Bedienungsanleitung bleiben. Zu hoch gesetzt startet die Pumpe zu spät oder meldet Trockenlauf. Zu niedrig kann unruhiges Schalten begünstigen.
