Rückstauklappe DN50 einbauen: Lage und Fließrichtung
Aktualisiert: 03.10.2026
Das Rohr ist freigelegt, die neue Rückstauklappe DN50 liegt auf der Werkbank – und trotzdem entscheiden jetzt nicht Säge und Verbindung, sondern Ausrichtung, Gefälle und Leitungsführung. Falsch herum montiert öffnet die Klappe nicht; ohne Revisionszugang prüfen Sie später im Blindflug. Diese Anleitung beschreibt den Ablauf für DIY und als Briefing für den SHK. Herstellerspezifische Klebe- und Drehmomentwerte stehen in Ihrer Bedienungsanleitung und haben Vorrang. Produktwahl und Specs finden Sie im [Rückstauklappe DN 50 Vergleich](/hub/badezimmer/rueckstauklappe-dn-50). Pfeile, Lage und ein erreichbarer Deckel entscheiden, ob Sie den Verschluss später prüfen können.
Das Rohr ist freigelegt, die neue Rückstauklappe DN50 liegt auf der Werkbank – und trotzdem entscheiden jetzt nicht Säge und Verbindung, sondern Ausrichtung, Gefälle und Leitungsführung.
Das Rohr ist freigelegt, die neue Rückstauklappe DN50 liegt auf der Werkbank – und trotzdem entscheiden jetzt nicht Säge und Verbindung, sondern Ausrichtung, Gefälle und Leitungsführung. Falsch herum montiert öffnet die Klappe nicht; ohne Revisionszugang prüfen Sie später im Blindflug. Diese Anleitung beschreibt den Ablauf für DIY und als Briefing für den SHK. Herstellerspezifische Klebe- und Drehmomentwerte stehen in Ihrer Bedienungsanleitung und haben Vorrang. Produktwahl und Specs finden Sie im Rückstauklappe DN 50 Vergleich. Pfeile, Lage und ein erreichbarer Deckel entscheiden, ob Sie den Verschluss später prüfen können.
Unsere Top-Empfehlungen
| Badge | Produkt | Einbaulage | Notverschluss | Revision | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Kessel KESSEL Staufix DN 50 Typ 2 | k. A. | Ja (Angabe) | Ja | 9.6 | ∼ 104,28 € | Zum Angebot |

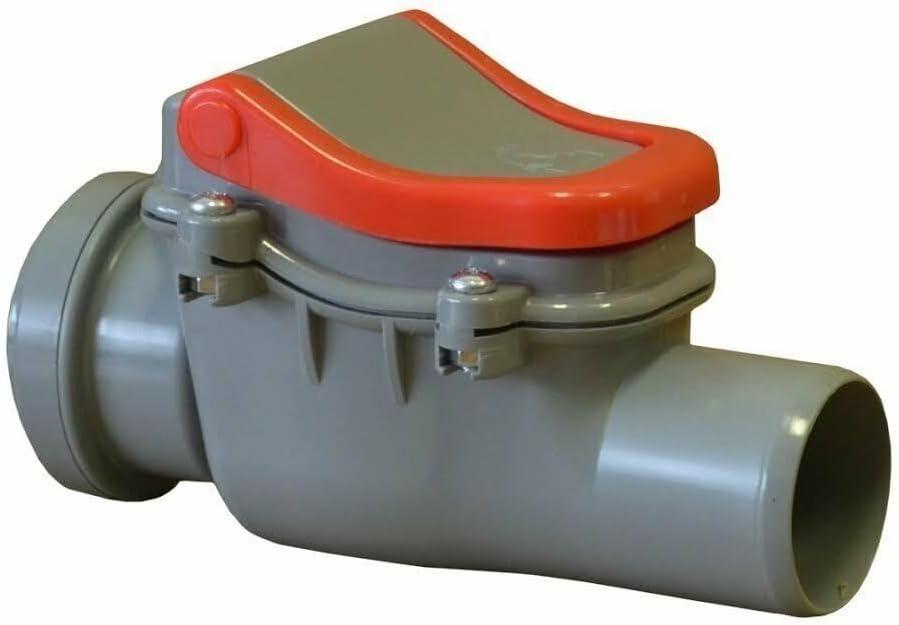

| Preis-Tipp |  Aquer Aquer Rückstauklappe DN 50 | k. A. | Ja (Angabe) | Ja | 7.9 | ∼ 23,96 € | Zum Angebot |

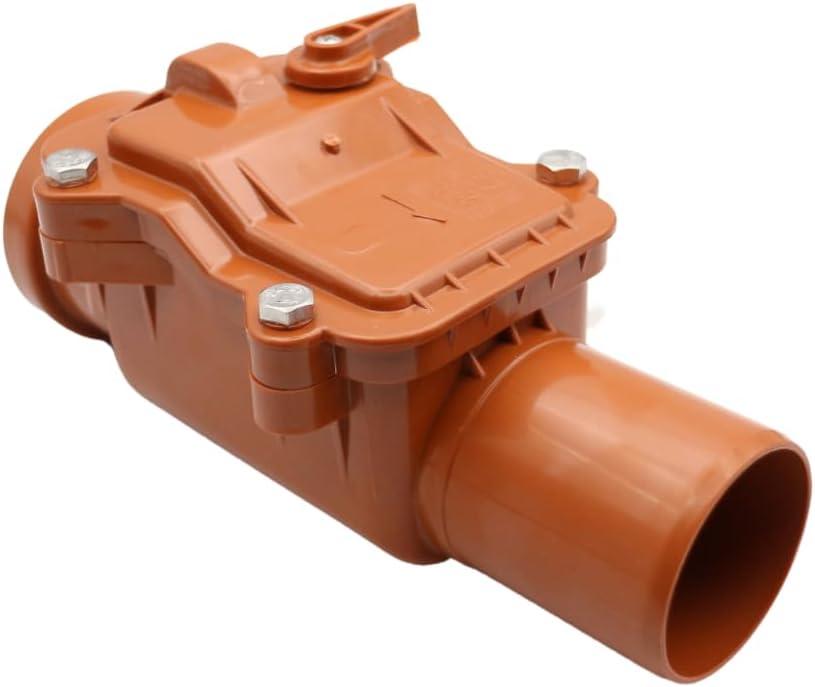

| Alternative |  MD technic MD technic Rückstauklappe DN 50 | waagerecht | Ja (Angabe) | Ja | 7.7 | ∼ 23,20 € | Zum Angebot |
Inhalt
Vor dem Sägen: Checks, die Montagezeit sparen
Klären Sie die Abwasserart, nur Grauwasser am geplanten Strang, die Nennweite DN 50 am Bestand und die Einbaulage laut Anleitung, meist waagerecht. Messen Sie verfügbare Rohrlänge, Muffentiefe und den Platz für den Revisionsdeckel von oben oder seitlich. Der Notverschlusshebel muss erreichbar bleiben; hinter einer fest verschraubten Verkleidung ohne Revisionsöffnung ist der Einbau unvollständig. Markieren Sie die Fließrichtung am Altbestand mit einem Pfeil auf dem Rohr. Prüfen Sie, welche Abläufe hinter dem Verschluss liegen und welche oberhalb der Rückstauebene vorbeiführen müssen. Oberabläufe, die bei Rückstau noch entsorgen sollen, gehören nicht hinter die Klappe. Kondensatleitungen von Thermen können besondere Vorgaben zu Neutralisation und Material haben; das steht in der Geräte- und Verschlussanleitung. Legen Sie Rohrschneider oder Feinsäge, Entgrater, Reiniger, das freigegebene Verbindungsverfahren, Dichtungsfett falls vorgesehen und Ersatzdichtringe bereit, bevor die Leitung offen ist. Kürzen Sie nicht zu knapp: Greift die Muffe nur auf wenigen Millimetern, ist das bei Rückstaudruck die klassische Undichtigkeitsfalle.
Ausrichtung und Gefälle
Setzen Sie das Gehäuse so, dass die eingeprägten Pfeile in Fließrichtung zum Kanal zeigen. Die Klappe muss sich mit dem normalen Abfluss öffnen und bei Rückstrom schließen. Viele DN-50-Verschlüsse verlangen waagerechte Lage. Ein Gefälle in der Größenordnung von etwa 2 Prozent in Fließrichtung ist in Fachanleitungen, etwa zum Staufix, üblich; exakte Werte und Toleranzen stehen im Manual Ihres Modells. Verdrehung um die Rohrachse kann den Notverschlusshebel nach unten legen oder die Revision unzugänglich machen. Senkrechter Einbau nur bei ausdrücklicher Freigabe. Ein Titel mit „vertikal“ ersetzt keine Zeichnung in der Anleitung. Nach dem Fügen Verbindungen auf Sitz prüfen, das Gehäuse nicht verspannen, den Deckel probeweise öffnen und schließen. Der Notverschluss muss greifen und danach wieder in Betriebsstellung offen stehen, sonst entsorgen Sie kein Wasser mehr. Zeigt der Pfeil zum Waschtisch statt zum Kanal, staut sich beim ersten kräftigen Ablauf Wasser vor der Klappe, obwohl kein Kanalrückstau vorliegt.
Was nicht hinter die Klappe darf
Nur rückstaugefährdete Abläufe gehören hinter den Verschluss. Abläufe oberhalb der Rückstauebene führen Sie vorbei, sonst koppeln Sie sie unnötig ab. Schwarzwasser vom WC gehört nicht an typische Typ-2- oder Pendelklappen DN 50 für Grauwasser. Ein Waschmaschinen-Siphon Typ 5 ist ein anderes Einbauort-Problem als eine Leitungsunterbrechung in der HT-Strecke. Dichtungen müssen sauber, unverletzt und freigegeben sein. Kleberreste, Hanf oder falsches Schmiermittel können die Klappe verkleben. Verspannen durch schief geschnittene Rohre führt zu undichten Sitzen; lieber nachschneiden als mit Gewalt fügen. Ist die Bestandsleitung oval oder beschädigt, reparieren Sie zuerst das Rohr. Bei Unsicherheit zu Satzung, Rückstauebene oder gemischten Verbrauchern beauftragen Sie einen Fachbetrieb. Unter der Rückstauebene mit WC oder dauerhafter Nutzung ist oft die Hebeanlage das richtige System.
Funktionstest und Checkliste nach der Montage
Spülen Sie den Strang mit klarem Wasser und beobachten Sie, ob die Klappe öffnet und wieder schließt. Prüfen Sie den Notverschluss: schließen, kurz gegenhalten ohne Experimente am öffentlichen Netz, wieder öffnen. Der Revisionsdeckel muss dicht und bedienbar sein. Dokumentieren Sie Einbaudatum, Modell und Lage mit einem Foto. Das hilft später bei Wartung und Versicherungsfragen, ohne eine Zusage zu ersetzen. Tropft es an Muffen oder Deckel, demontieren und Sitz sowie Dichtung prüfen, statt irgendwo mit Silikon nachzudichten. Silikon an beweglichen Klappen ist ein typischer Fehler. Bevor die Verkleidung schließt: Pfeilrichtung stimmt mit dem Planstrang überein, Gehäuse waagerecht oder laut Freigabe, Gefälle in Fließrichtung, Revisionsdeckel erreichbar, Notverschluss greift und steht danach offen, Spülprobe ohne Tropfen, Einbaudatum und Modellnummer notiert. Fehlt ein Punkt, ist fertig zu früh. An HT-Steckmuffen auf Einschubtiefe und saubere Dichtringe achten; bei Klebesystemen nur freigegebene Fittings und Aushärtezeiten. Verbindungstechniken in einem Stoß nicht mischen.
Übergang in den Betrieb
Einbau ohne Wartungsplan ist halbe Arbeit. Monatliche Sichtprüfung und Notverschluss-Check sowie halbjährliche fachkundige Wartung nach Hersteller gehören zum Betrieb. Legen Sie den ersten Wartungstermin direkt mit dem Einbaudatum fest, sonst verschwindet der Vorsatz hinter dem nächsten Kellerprojekt. Bleibt offen, ob an dieser Stelle überhaupt eine Klappe zulässig ist, klären Sie die Systemwahl, bevor Sie die Verkleidung endgültig schließen.
Häufige Fragen
Muss die Klappe waagerecht sitzen?
In den meisten DN-50-Anleitungen ja. Abweichungen nur mit ausdrücklicher Freigabe. Schräglage ohne Gefällevorgabe riskiert Klemmungen und Fehlfunktionen.
Wohin zeigen die Pfeile?
In Fließrichtung zum Kanal bzw. zum Ablauf. Gegen die Pfeile montiert sperrt die Klappe den Normalbetrieb.
Welches Gefälle?
Fachanleitungen nennen oft rund 2 Prozent in Fließrichtung. Verbindlich ist der Wert Ihres Herstellers. Ohne Gefälle steht Wasser, und die Klappe arbeitet unsauber.
Darf ich Abläufe oberhalb über die Klappe führen?
Abläufe oberhalb der Rückstauebene sollten den Verschluss typischerweise umgehen, damit Sie sie bei Rückstau nicht unnötig absperren. Die Planung gehört vor das Sägen.
Wie prüfe ich nach dem Einbau?
Spülen, die Klappenbewegung beobachten, den Notverschluss testen und wieder öffnen, Muffen auf Dichtheit prüfen und Foto sowie Notiz ablegen.
Was gilt für Kondensat von der Therme?
Nur nach Geräte- und Verschlussvorgaben. Material und Neutralisation können abweichen. Im Zweifel den SHK fragen, nicht improvisieren.
Wann kommt der Fachbetrieb?
Bei unklarer Rückstauebene, gemischten Abwässern, fehlender Revisionsmöglichkeit, Verbindungsarten außerhalb Ihrer Kompetenz oder wenn die Systemwahl eher eine Hebeanlage nahelegt.
