Unterputz Duscharmatur einbauen
Aktualisiert: 03.10.2026
Bevor die Vorwand steht, entscheiden Sie, wann die Box kommt, wann die Druckprobe läuft und wann das Fertigset an die Wand darf – sonst wird die Unterputz-Duscharmatur zum teuren Reihenfolge-Fehler. Diese Seite erklärt die Phasen Rohbau, Druckprobe, Abdichtung und Fertigset als Planungshilfe für Bauherren. Sie ersetzt keine Montageanleitung, keine Trinkwasser-Selbstmontage und keine Gewährleistung. Produktwahl und Specs klären Sie im [Unterputz-Duschsystem Vergleich](/hub/badezimmer/unterputz-duschsystem). Phase eins ist der Rohbau: Die Unterputzbox wird ausgerichtet, Warm- und Kaltwasser sowie Abgänge angeschlossen, Leitungen gespült und abgesperrt.
Bevor die Vorwand steht, entscheiden Sie, wann die Box kommt, wann die Druckprobe läuft und wann das Fertigset an die Wand darf – sonst wird die Unterputz-Duscharmatur zum teuren Reihenfolge-Fehler.
Bevor die Vorwand steht, entscheiden Sie, wann die Box kommt, wann die Druckprobe läuft und wann das Fertigset an die Wand darf – sonst wird die Unterputz-Duscharmatur zum teuren Reihenfolge-Fehler. Diese Seite erklärt die Phasen Rohbau, Druckprobe, Abdichtung und Fertigset als Planungshilfe für Bauherren. Sie ersetzt keine Montageanleitung, keine Trinkwasser-Selbstmontage und keine Gewährleistung. Produktwahl und Specs klären Sie im Unterputz-Duschsystem Vergleich. Phase eins ist der Rohbau: Die Unterputzbox wird ausgerichtet, Warm- und Kaltwasser sowie Abgänge angeschlossen, Leitungen gespült und abgesperrt.
Unsere Top-Empfehlungen
| Badge | Produkt | Einbautiefe | Material | Abgänge | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  ROWINNAO ROWINNAO Unterputz-Set 10 Zoll Schwarz | 65–80 mm | Messing | 2-Wege | 8.6 | ∼ 99,99 € | Zum Angebot |
| Preis-Tipp |  CAPRYSE CAPRYSE Unterputz-Set 10 Zoll Edelstahl | – | Messing | 2-Wege | 7.0 | ∼ 119,99 € | Zum Angebot |

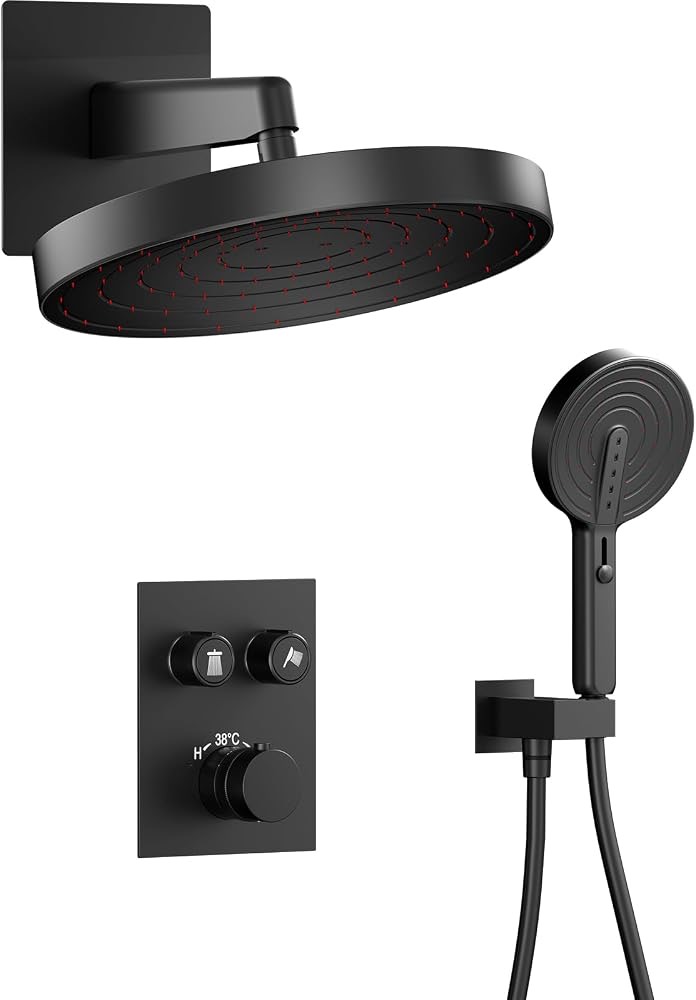

| Alternative |  HOWUWEY HOWUWEY Unterputz-Set Thermostat Schwarz | 80–97 mm | Messing/ABS | 2-Wege | 6.4 | ∼ 299 € | Zum Angebot |
Inhalt
Die vier Phasen
Erst danach folgt die Druckprobe – bevor irgendetwas verkleidet oder abgedichtet wird. Wer hier „später prüfen“ sagt, riskiert, dass undichte Anschlüsse erst hinter Fliesen auffallen.
Phase zwei ist die Flächenabdichtung: Die Armatur muss an die Abdichtungsebene angebunden werden (Flansch oder Manschette im Sinn von DIN 18534), Rohrdurchgänge müssen dicht und die Befestigung stabil sein. Im Holz- und Trockenbau ist das besonders kritisch. Silikon rings um die spätere Rosette ist Pflegeoptik, keine konstruktive Abdichtung.
Phase drei ist der Belag: Fliesen oder Platten schließen die Fläche. Die Einbautiefe der Box muss vorher gegen Min- und Max-Werte und Belagsstärke geprüft worden sein; Verlängerungen nur in Herstellergrenzen. Phase vier ist das Fertigset: Rosette, Bedienelemente, Brausen und Schläuche kommen erst, wenn Abdichtung und Belag stehen. Box und Fertigset sind seriengebunden – fremde Kombinationen sind ein typischer Fehlkauf.
Ein konkretes Chaos-Muster: Das Fertigset liegt schon auf der Baustelle, die Box sitzt zu tief, die Manschette fehlt in der Ausschreibung, und niemand hat die Druckprobe dokumentiert. Die Phasenreihenfolge ist billiger als jede Diskussion hinter der Fliese.
Einbautiefe und Belag
Einbautiefe ist kein Designparameter. Hersteller nennen Min- und Max-Fenster; Markenboxen liegen oft grob im Bereich um 75–108 mm modellgebunden (Beispiele aus Fachquellen: Rapido SmartBox ab ca. 75 mm, iBox typisch ca. 80–108 mm). Komplettsets nennen teils eigene Fenster – etwa 65–80 mm oder 80–97 mm laut Listing. Nutzen Sie immer das Datenblatt Ihres konkreten Modells, nicht die Faustregel des Nachbarprojekts.
Zu tief oder zu flach sitzt die Box, wenn Fliesenstärke, Kleber und etwaige Ausgleichsplatten nicht eingerechnet wurden. Folge: Rosette steht ab oder die Bedienung klemmt; Verlängerungssätze helfen nur innerhalb freigegebener Maße. Planen Sie die Tiefe gemeinsam mit Sanitär und Fliesenleger.
Beispiel: Sie wählen ein Set mit 65–80 mm Fenster und planen dickformatige Platten plus dicke Kleberschicht ohne Gegenrechnung. Dann endet die Optik unsauber, obwohl das Produkt auf dem Papier passt. Notieren Sie Min und Max, Belagsaufbau und Soll-Maß der Vorderkante vor der Bestellung.
Abdichtung und Manschette
DIN 18534 fordert die Anbindung der Unterputzarmatur an die Flächenabdichtung. Manschette oder Flansch verbinden den Grundkörper mit der Abdichtbahn; wasserdichte Rohrdurchgänge und stabile Befestigung gehören dazu. Im Trockenbau scheitern Projekte oft genau hier: Die Box hängt, aber die Abdichtkette ist unterbrochen.
Trinkwasserschutz (DIN EN 1717 und nationale Hinweise) und fachgerechte Installation bleiben Aufgabe des Fachbetriebs. Heimwerken an druckführenden Leitungen hinter späteren Fliesen verschiebt Haftung und Risiko auf Sie. Wenn Feuchte hinter dem Belag auftritt, helfen Fotos von Anschluss, Manschette und Druckprobe vor dem Schließen der Wand – nicht nur die Rechnung.
Typischer Fehler: Fertigset einer Marke auf fremde Box setzen und hoffen, dass die Rosette schon dichtet. Dichtung und Serie sind gebunden; Optik-Kompatibilität ist keine Normkonformität. Klären Sie in der Ausschreibung explizit Manschette, Druckprobe und Abnahme – nicht nur „Armatur liefern und montieren“.
Abnahme mit dem Handwerker
Nehmen Sie eine kurze Fragenliste mit: Welche Box-Serie sitzt in der Wand? Welches Fertigset ist freigegeben? Welche Einbautiefe wurde gemessen? Wann und mit welchem Ergebnis lief die Druckprobe? Wie ist die Manschette angebunden? Welche Verlängerungen wurden gesetzt? Wer dokumentiert Fotos vor dem Belag?
Wenn Antworten unklar bleiben, stoppen Sie vor dem Fliesen – nicht danach. Druck und Kartuschenverhalten stehen unter Thermostat. Planung und Spec-Auswahl können Sie vorbereiten; druckführende Anschlüsse, Druckprobe und Abdichtanbindung gehören zum Fachbetrieb.
Dokumentation spart Streit: Fotos von ausgerichteter Box, vom Manschettenanschluss vor dem Belag und vom Druckprobenprotokoll sind später wertvoller als die Originalverpackung. Spülen der Leitungen vor dem Schließen verhindert, dass Späne die Kartusche früh zerstören. Nehmen Sie die erste Nutzung mit dem Installateur ab – Temperaturanschlag, Umschaltung Kopf und Hand, sichtbare Undichtigkeiten an Rosette und Anschlüssen.
Häufige Fragen
Wann kommt die Box, wann das Fertigset?
Die Box im Rohbau vor Abdichtung und Belag; das Fertigset erst danach. Umgekehrte Reihenfolge erzeugt teure Korrekturen.
Welche Einbautiefe brauche ich?
Die Min- und Max-Angabe Ihres Modells gegen den Belagsaufbau. Faustregeln aus Markenboxen nur als Orientierung, nie als Ersatz fürs Datenblatt.
Was ist die Manschette?
Das Verbindungselement zwischen Unterputzkörper und Flächenabdichtung. Ohne fachgerechte Anbindung bleibt ein Schwachpunkt in der Abdichtkette.
Brauche ich eine Verlängerung?
Nur wenn Tiefe und Belag es erfordern – und nur herstellerfreigegebene Teile. Beliebige Distanzringe sind kein Plan B.
Wer macht die Druckprobe?
Der Fachbetrieb, bevor verkleidet wird. Lassen Sie Ergebnis und Zeitpunkt dokumentieren.
Kann ich das selbst machen?
Rohmontage und Trinkwasseranschluss gehören zum Fachbetrieb. Diese Seite ist Planungshilfe, keine Freigabe zum Selbermachen.
Was wenn die Box zu tief sitzt?
Verlängerung nur in Grenzen; sonst Korrektur vor dem Belag. Nach dem Fliesen wird aus einem Millimeterproblem ein Stemmproblem.
Woran scheitert die Abdichtung?
Häufig an fehlender Manschettenanbindung, undichten Rohrdurchgängen und fehlender Dokumentation vor dem Schließen der Wand – nicht am Design der Rosette.
