Der Karton ist offen, an der Rückseite sitzen eine weiße Buchse und drei Regler, und das Handbuch sagt nicht, welcher Regler zuerst drankommt. Wer einen Klipsch-Subwoofer anschließen will, setzt einmal ein Kabel, einmal den Tiefpass und einmal die Phase, danach erst den Pegel. Zwei Filter übereinander machen den Bass weich, eine ungesetzte Phase löscht ihn am Sitzplatz, und ein Brummen ohne Film ist oft die Verkabelung, nicht ein zerrissener Treiber. Welches Gehäuse zum Raum passt, steht im [Vergleich der Klipsch-Subwoofer](/hub/bassbox/klipsch-subwoofer). Hier geht es nur um den einmaligen Anschluss.
Der Karton ist offen, an der Rückseite sitzen eine weiße Buchse und drei Regler, und das Handbuch sagt nicht, welcher Regler zuerst drankommt.
Der Karton ist offen, an der Rückseite sitzen eine weiße Buchse und drei Regler, und das Handbuch sagt nicht, welcher Regler zuerst drankommt. Wer einen Klipsch-Subwoofer anschließen will, setzt einmal ein Kabel, einmal den Tiefpass und einmal die Phase, danach erst den Pegel. Zwei Filter übereinander machen den Bass weich, eine ungesetzte Phase löscht ihn am Sitzplatz, und ein Brummen ohne Film ist oft die Verkabelung, nicht ein zerrissener Treiber. Welches Gehäuse zum Raum passt, steht im Vergleich der Klipsch-Subwoofer. Hier geht es nur um den einmaligen Anschluss.
Unsere Top-Empfehlungen
| Badge | Produkt | Anschluss | Regler | Serie | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Klipsch Klipsch R-8SW | Cinch/RCA, kabelgebunden | k. A. | Reference | 9.4 | ∼ 228,50 € | Zum Angebot |

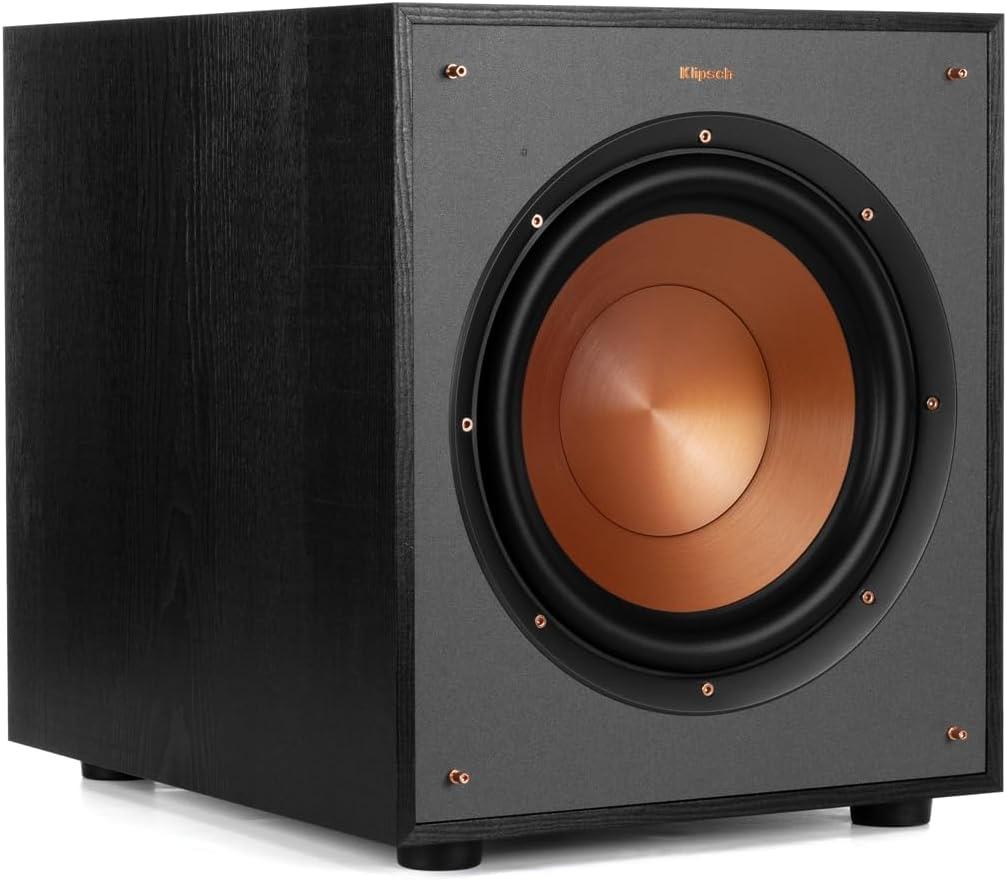

| Preis-Tipp |  Klipsch Klipsch R-100SW | Cinch Line/LFE, kabelgebunden | Lautstärke, Tiefpass, Phase | Reference | 9.0 | ∼ 259,99 € | Zum Angebot |

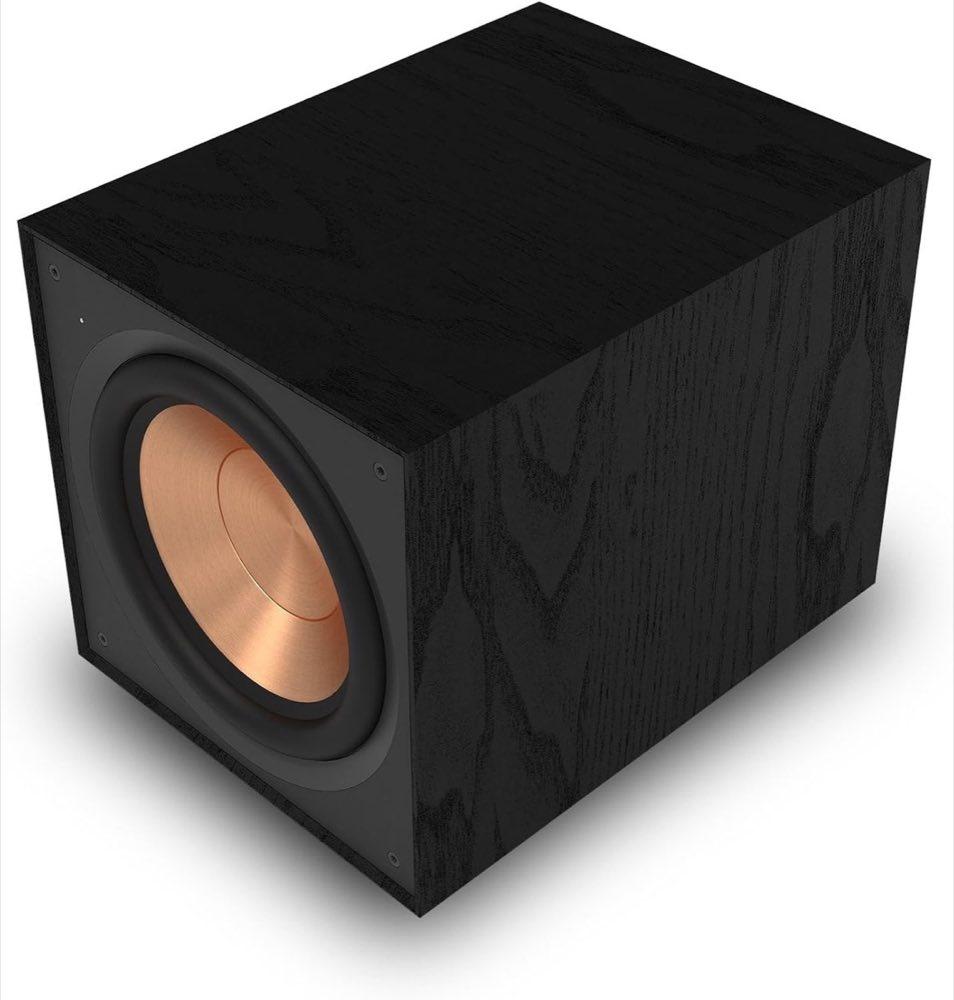

| Alternative |  Klipsch Klipsch R-101SW | Bullets: Line/LFE; Zeilen: RCA, kabellos und Bluetooth | Tiefpass und Phase | Reference | 9.4 | ∼ 393,52 € | Zum Angebot |
Inhalt
Das eine Kabel
Ziehen Sie den Netzstecker, bevor Sie Signalkabel stecken. Das steht im Handbuch. Für den üblichen AV-Receiver reicht ein Cinch vom Sub-Out auf die weiße Buchse LEFT/LFE. LFE ist mono. Ein zweites Kabel in eine rote Buchse bringt auf diesem Weg nichts dazu. Sie suchen den Sub-Out, nicht einen optischen Eingang. Die Menünamen weichen ab, das Prinzip bleibt: ein Ausgang, ein Kabel.
Hat das Gerät keinen Sub-Out, bleibt der Stereo-Weg: Vorstufe links und rechts auf die Line-Eingänge. Bei manchem älteren Prozessor trägt der Sub-Out nur die Effekte. Schicken Sie den Bass dann über die Vorstufe oder das Bassmanagement, statt ein zweites Kabel dazuzustecken.
Aktuelle Klipsch-Subs wollen Line-Pegel. Hochpegel-Klemmen für die Frontkabel sind oft nicht vorgesehen. Optisch oder Bluetooth am RP-1600SW ist kein Anschlussplan. Beim R-101SW können Line, LFE und eine Bluetooth-Zeile nebeneinander stehen. Die Buchse bleibt weiß.
Tiefpass nur einmal
Filtert der Receiver, drehen Sie den Lowpass am Sub auf LFE. Der Receiver trennt, der Sub lässt durch. Eine zweite Frequenz am Sub filtert dieselbe Grenze noch einmal und macht den Bass weich. Stehen im Receiver 80 Hz und am Sub ebenfalls 80 Hz, verlieren die Effekte Druck. Zuerst gehört einer der beiden Filter weg, nicht mehr Pegel.
Filtert der Sub selbst, nennt der Support 80 Hz als Start. Das deutschsprachige Handbuch zu R-101SW und R-121SW nennt den rechten Anschlag mit 160 Hz und die Bänder 50 bis 90 Hz bei größeren Lautsprechern sowie 90 bis 150 Hz bei kleineren. Beides bleibt nebeneinander stehen. Ganz rechts ist 160 Hz und damit nicht die LFE-Stellung. Danach hören Sie, ob die Stimme in den Sub rutscht oder zwischen Front und Bass ein Loch bleibt.
Den Ort des Gehäuses legen Sie auf der Seite zum Klipsch-Subwoofer im Heimkino fest. Hier bleibt der Satz, dass die Steckdose erreichbar sein muss.
Phase und Pegel
Die Phase hat die Stellungen 0 und 180. Sie setzen sie am Sitzplatz. Spielen Sie einen gleichmäßigen Basston, schalten Sie um und behalten Sie die lautere, geschlossenere Stellung. Ist kein Unterschied zu hören, lassen Sie 0 stehen und prüfen Sie zuerst den doppelten Tiefpass. Eine Phase, die den Bass am Sofa auslöscht, wirkt wie ein zu schwacher Sub. Der Regler ist dann die Ursache, nicht die Wattzahl auf dem Karton.
Den Gain stellen Sie nicht auf Anschlag. Diese Gehäuse haben im Alltag keine Fernbedienung, der Abendpegel liegt im Sub-Trim des Receivers. Einmal setzen, dann über das Menü leben. Nach einem späteren Umstellen hören Sie 0 und 180 erneut. Das ist keine neue Verkabelung.
Auto-On, Plopp, Brummen
Die Stellungen heißen Off, Auto und On. Auto wacht auf, wenn ein Signal kommt. On bleibt wach. Off ist aus. In Rezensionen zu R-100SW und R-8SW ploppt es, wenn Auto zuschaltet. Die Handbücher beschreiben das nicht. Tritt es nur am Filmanfang auf, stellen Sie für den Abend auf On. Das ist mehr Standbetrieb, kein geöffnetes Gehäuse.
Brummt der Sub ohne Film, ziehen Sie das Cinch ab. Hört das Brummen auf, liegt die Schleife in Kabel, Receiver oder Antenne. Trennen Sie die Antenne und hängen Sie Receiver und Sub an dieselbe Leiste. Bleibt ein Rest, ist der nächste Schritt ein Mantelstromfilter oder ein Trennübertrager. Das Gehäuse bleibt zu. Hält das Brummen ohne Cinch an, gehen Sie zum Verkäufer.
Der WA-2 macht das Kabel nicht überflüssig. Er braucht einen WA-Port und gehört nicht zum Serienfunk von R-8SW und R-100SW. Ohne Port bleibt der eine Cinch der Anschluss.
Fazit: ein Kabel, ein Filter, eine Phase
Ein Cinch auf LEFT/LFE, der Tiefpass nur an einer Stelle, die Phase am Sitzplatz, danach der Pegel im Receiver. Ein Plopp nur beim Auto-Start ist kein Grund, die Endstufe zu öffnen. Bleibt das Brummen ohne Cinch, ist der Verkäufer der nächste Schritt, das Gehäuse bleibt zu.
Häufige Fragen
Ein Cinch oder zwei?
Am AV-Receiver genügt ein Kabel vom Sub-Out auf LEFT/LFE. Das Signal ist mono. Zwei Cinch sind der Weg von einer Stereo-Vorstufe, wenn es keinen Sub-Out gibt. Ein zweites Kabel zusätzlich zum LFE räumt den Bass nicht auf.
Tiefpass am Sub oder im Receiver?
Im Receiver, wenn der ein Bassmanagement hat. Der Regler am Sub steht dann auf LFE. Filtert der Sub allein, starten Sie bei 80 Hz. Die Bänder 50 bis 90 Hz und 90 bis 150 Hz sowie der Anschlag 160 Hz bleiben nebeneinander stehen.
Phase 0 oder 180, woran hören?
Am Sitzplatz, an einem ruhigen Basston. Die lautere, geschlossenere Stellung bleibt. Hören Sie keinen Unterschied, prüfen Sie den doppelten Tiefpass, bevor Sie die Phase als kaputt abschreiben. Nach einem späteren Umstellen des Gehäuses wiederholen Sie den Vergleich. Die Ecke kann die lautere Stellung wechseln, ohne dass das Kabel falsch sitzt.
Auto, On oder Off?
Auto ist der Alltag, On verhindert das Aufwachen mitten im Abend, Off trennt das Gerät. Ein Plopp nur beim Auto-Start ist in Rezensionen von R-8SW und R-100SW beschrieben und fehlt in den Handbüchern. Für den Film auf On zu gehen, ist ein zulässiger Ausgleich. Es ist keine Reparatur und kein Grund, die Endstufe zu öffnen.
Der Sub brummt ohne Film. Defekt?
Zuerst das Cinch ziehen. Hört das Brummen auf, ist die Kette verdächtig, nicht der Treiber. Antenne trennen, gemeinsame Leiste, danach bei Bedarf Mantelstromfilter oder Trennübertrager. Brummt es ohne Kabel weiter, ist der Verkäufer der nächste Schritt. Das Gehäuse bleibt zu.
Macht der WA-2 das Kabel überflüssig?
Nur an einem Gehäuse mit WA-Port, und auch dann als zusätzliches Gerät, nicht als Ersatz für Pegel und Phase. R-8SW und R-100SW sind in diesem Set die Cinch-Modelle ohne diesen Serienfunk. Ein Funkmodul am falschen Sub hat keine Buchse. Der eine Cinch auf L/LFE bleibt der Normalfall, den Sie zuerst richtig setzen.
