Sie knien vor der Batteriebank, der Shunt oder der Hall-Sensor liegt daneben, und die Anzeige soll danach den Strom der ganzen Anlage sehen. Einen Batteriemonitor einbauen heißt an dieser Stelle, den Strompfad zu sortieren, bevor eine Prozentzahl ernst genommen wird. Der Zähler kennt nur das, was durch ihn fließt. Eine Minusleitung, die am Batteriepol hängen bleibt, lässt das Display ruhig wirken und die Bilanz falsch werden. Welche Geräte welche Grenzen haben, steht auf der [Vergleichsseite Batteriemonitor](/hub/batterien-ladegeraete/batteriemonitor). Bevor eine Hochstromschraube unter Spannung angezogen wird, ist der Kreis getrennt.
Sie knien vor der Batteriebank, der Shunt oder der Hall-Sensor liegt daneben, und die Anzeige soll danach den Strom der ganzen Anlage sehen.
Sie knien vor der Batteriebank, der Shunt oder der Hall-Sensor liegt daneben, und die Anzeige soll danach den Strom der ganzen Anlage sehen. Einen Batteriemonitor einbauen heißt an dieser Stelle, den Strompfad zu sortieren, bevor eine Prozentzahl ernst genommen wird. Der Zähler kennt nur das, was durch ihn fließt. Eine Minusleitung, die am Batteriepol hängen bleibt, lässt das Display ruhig wirken und die Bilanz falsch werden. Welche Geräte welche Grenzen haben, steht auf der Vergleichsseite Batteriemonitor. Bevor eine Hochstromschraube unter Spannung angezogen wird, ist der Kreis getrennt.
Unsere Top-Empfehlungen
| Badge | Produkt | Bauart | Maximalstrom | Masse im Einbau | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  SENTORISE SENTORISE 500A Batteriemonitor IP68 | Shunt mit LCD | 500 A, M8 | Minus auftrennen | 8.1 | ∼ 71,99 € | Zum Angebot |
| Preis-Tipp |  AiLi AiLi Batteriemonitor 8–120 V, 350 A | Strommonitor, Shunt in Käufertexten | 350 A | Minus auftrennen | 7.8 | ∼ 49,50 € | Zum Angebot |

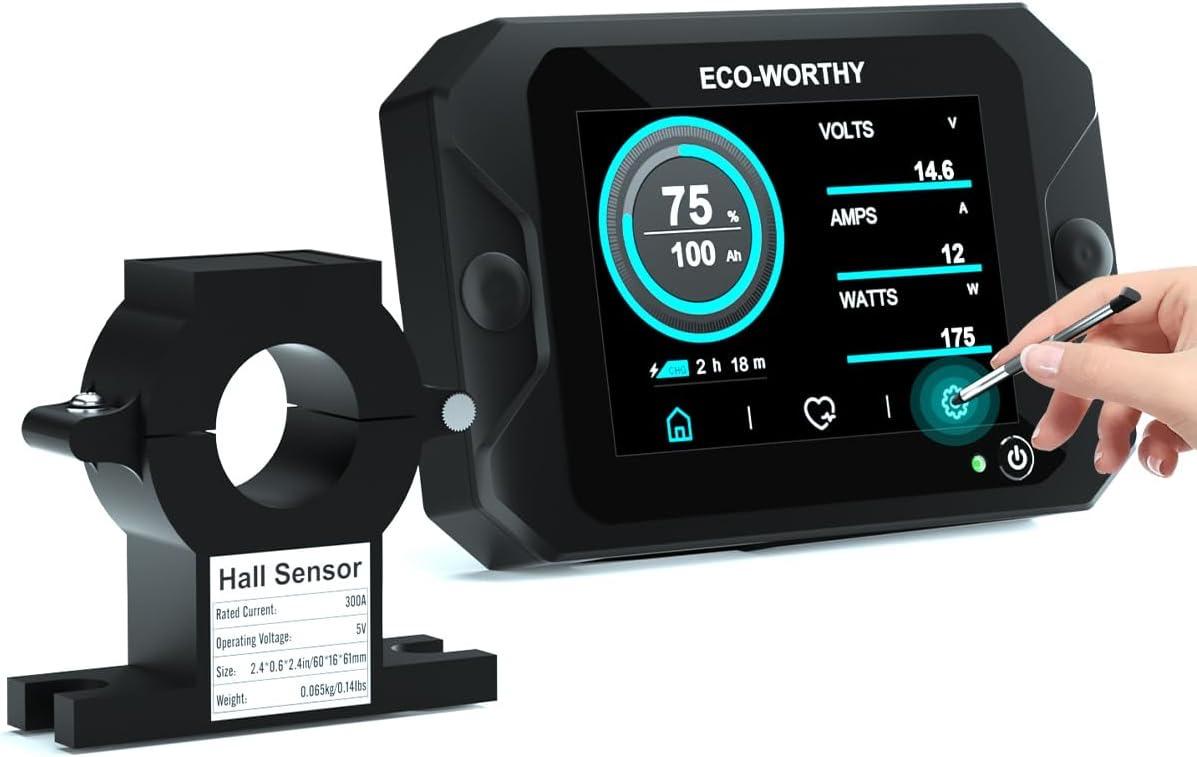

| Alternative |  ECO-WORTHY ECO-WORTHY 300A Monitor mit Touch-Display | Hall-Sensor mit Touch-Display | 300 A | Kabel durchstecken, Masse bleibt zu | 6.2 | ∼ 13,98 € | Zum Angebot |
Inhalt
Eine Leitung am Pol
Am Batterie-Minus endet nur eine Leitung, und die führt zum Shunt. Victron nennt diese Seite Battery Minus: sie gehört zur Batterie und zu nichts sonst. System Minus sammelt Solarregler, Ladebooster, Wechselrichter, Karosserie und die übrige Masse. Bleibt die Karosserie am Pol, fließt der Strom der Aufbauverbraucher an der Messstrecke vorbei, obwohl die Schraube fest sitzt.
Dieselbe Lücke entsteht, wenn das Wechselrichtergehäuse oder eine ältere Nebenmasse noch direkt am Pol liegt. Der Ladebooster schiebt dann Ladung in die Bank, sein Minus sitzt aber noch am Pol. Die Batterie füllt sich, der Monitor zeigt den Ladestrom kaum, und abends wirkt die Bank leerer, als sie ist. Victron gibt in der Installation 21 Nm an und am 300-Ampere-Modell 10 Nm. Das ist eine Angabe dieses Herstellers, kein Wert für jeden M8-Bolzen im Fahrzeug. Peukert und die flache Kurve einer Lithiumbank gehören auf die Seite Batteriemonitor für LiFePO4.
Die dünne Plus-Leitung
Der Shunt misst den Strom im Minus. Die dünne Plus-Leitung misst die Spannung und versorgt die Elektronik. Sie trägt den Strom des Wechselrichters nicht und braucht trotzdem eine Sicherung, nah am Pluspol, passend zum Querschnitt dieser Messader. Die Sicherung des Wechselrichters ist dafür die falsche Größe. Ohne die kleine Sicherung kann ein Kurzschluss in der dünnen Ader heiß werden, während der dicke Lastkreis korrekt abgesichert wirkt. Den Wert dieser Sicherung nennt das Handbuch zur Ader, nicht eine pauschale Lastsicherung.
In einer Reihenschaltung sitzt dieser Abgriff an den Enden der Bank, nicht in der Mitte. Zwei 12-Volt-Batterien in Reihe ergeben an den Enden 24 Volt. Ein Abgriff in der Mitte liest etwa die Hälfte und schiebt die Prozentzahl auf eine Bank, die so nicht existiert. Eine saubere Plus-Leitung heilt keinen Bypass im Minus. Die Kriterien der Bauart stehen in der Batteriemonitor Kaufberatung.
Zwei Tests, bevor die Prozent gelten
Philippi setzt zwei Prüfungen vor jede Prozentzahl. Zuerst der Nulltest: Verbraucher aus, Lader aus, der angezeigte Strom soll bei null liegen. Zeigt das Display im Stillstand einen deutlichen Strom, ist noch etwas eingeschaltet oder die Masse ist nicht sortiert. Ein klarer Ausschlag im angeblichen Stand ist kein Ruhezustand, und den nehmen Sie nicht mit einer neuen Kapazität weg.
Danach der Gegentest mit einer bekannten Last. Eine Lampe, deren Stromstärke Sie kennen, muss in Entladerichtung erscheinen. Bleibt die Anzeige bei null, obwohl die Lampe brennt, läuft die Last am Shunt vorbei. Springt der Strom ins Laden, obwohl Sie entladen, sind die Shunt-Seiten vertauscht oder die Richtung im Gerät ist gedreht. Dieselbe Probe gilt beim Laden. Solar oder Ladegerät an, der Strom muss als Ladung erscheinen. Kommt er negativ oder gar nicht, hängt der Lader noch am Batteriepol oder die Richtung stimmt nicht.
Hall statt Schraube
Ein Hall-Sensor trennt die Masse nicht auf. Das Lastkabel läuft durch die Öffnung, der Strom wird berührungslos gelesen. Alles, was Sie zählen wollen, muss durch diesen Sensor. Ein Kabel daneben fehlt in der Bilanz genauso wie eine Minusleitung, die am Shunt vorbeigeht. Die Richtung prüfen Sie mit derselben bekannten Last: Entladen muss als Entladen erscheinen, Laden als Laden.
Zeichnet die Anleitung zwei Sensoren und liegt im Karton nur einer, bauen Sie den zweiten nicht aus einem anderen Gerät dazu. Der mitgelieferte Sensor ist der, den das Menü erwartet. Liegt im Karton ein Shunt und kein Hall-Ring, gilt wieder die eine Leitung am Pol.
Häufige Fragen
Darf die Karosserie am Batteriepol bleiben?
Die Karosserie ist eine Lastmasse und gehört auf die Systemseite, zusammen mit dem Wechselrichtergehäuse und älteren Nebenmassen. Auf der Batterieseite bleibt nur die eine Leitung vom Pol zum Shunt.
Wohin mit Solarregler und Ladebooster?
Das Minus von Solarregler und Ladebooster hängt am System-Minus, auf der Seite des Shunts, die nicht am Batteriepol endet. Dasselbe gilt für den Wechselrichter. Hängt ein Lader noch am Pol, sehen Sie die Ladung nicht oder nur einen Rest. Der Plus-Anschluss der Lader bleibt an der Bank, abgesichert nach deren eigener Leitung, nicht über die Messader des Monitors.
Welche Sicherung an die dünne Plus-Leitung?
Die Sicherung sitzt nah am Pluspol und ist für den Querschnitt der Messader gewählt, nicht für den Strom des Wechselrichters. Den genauen Wert nennt das Handbuch zur Ader.
Warum ist Laden negativ oder gar nicht sichtbar?
Negatives Laden heißt oft, dass die Stromrichtung im Menü oder an den beiden Shunt-Seiten vertauscht ist. Gar nicht sichtbar heißt meist, dass der Lader am Batteriepol hängt und der Strom den Shunt nicht durchquert. Beides prüfen Sie mit dem Gegentest, nicht mit einer neuen Kapazität. Ein Hall-Sensor zeigt dasselbe Muster, wenn das Ladekabel nicht durch die Öffnung läuft.
Muss ich die Batterie leer fahren, bevor die Prozent stimmen?
Leer fahren ist keine Voraussetzung für einen Bezug der Prozentzahl. Der Bezug für 100 Prozent ist danach eine echte Vollladung, nicht eine leere Bank. Die Kapazität tragen Sie als Summe der ganzen Bank ein.
