Wer ein Blum Scharnier montieren will, landet oft bei Topf, Arm und Kreuzmontageplatte – und bei einer Packungsnotiz, die Anschlagart und Plattendistanz überspringt. Ohne diese Klärung vor dem ersten Schrauben wird aus einer sauberen CLIP-top-Montage schnell eine Suche nach Spalten, Schleifen und Softclose, das „komisch“ wirkt. Diese Anleitung folgt der Praxisreihenfolge: Maßkette und Bestand, Platte am Korpus, Topf in die Tür, CLIP einhängen, Erstjustage. Produktüberblick und Varianten stehen im [Blum-Scharniere Vergleich](/hub/baumarktzubehoer/blum-scharniere). Maße hier sind Faustregeln aus Herstellerangaben und Praxis – verbindlich bleiben Produktblatt und Aufmaß am Möbel.
Wer ein Blum Scharnier montieren will, landet oft bei Topf, Arm und Kreuzmontageplatte – und bei einer Packungsnotiz, die Anschlagart und Plattendistanz überspringt. Ohne diese Klärung vor dem ersten Schrauben wird aus e…
Wer ein Blum Scharnier montieren will, landet oft bei Topf, Arm und Kreuzmontageplatte – und bei einer Packungsnotiz, die Anschlagart und Plattendistanz überspringt. Ohne diese Klärung vor dem ersten Schrauben wird aus einer sauberen CLIP-top-Montage schnell eine Suche nach Spalten, Schleifen und Softclose, das „komisch“ wirkt. Diese Anleitung folgt der Praxisreihenfolge: Maßkette und Bestand, Platte am Korpus, Topf in die Tür, CLIP einhängen, Erstjustage. Produktüberblick und Varianten stehen im Blum-Scharniere Vergleich. Maße hier sind Faustregeln aus Herstellerangaben und Praxis – verbindlich bleiben Produktblatt und Aufmaß am Möbel.
Unsere Top-Empfehlungen
| Badge | Produkt | Topf / Bohrbild | Montageplatte | Distanz / Anschlag | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Blum Blum CLIP top BLUMOTION 110° 71MB3550 (2 Stück) | CLIP top, 110° | Ja (laut Artikel) | Eckanschlag, vorliegend | 8.7 | ca. 10,99 € | Zum Angebot |
| Preis-Tipp |  Blum BLUM 10× CLIP top BLUMOTION 110° vernickelt | Ø 35 mm, 45 mm, ≥13 mm | Kreuzplatte enthalten | 0 mm Eckanschlag | 8.5 | ca. 45,18 € | Zum Angebot |
| Alternative |  Blum BLUM 2× CLIP top BLUMOTION 110° vernickelt | Ø 35 mm, 45 mm, ≥13 mm | Kreuzplatte enthalten | 0 mm Eckanschlag | 8.2 | ca. 10,15 € | Zum Angebot |
Testsieger
Blum Blum CLIP top BLUMOTION 110° 71MB3550 (2 Stück)
8,7/10∼ 10,99 €
4,6(1.853)
Preis-Tipp
Blum BLUM 10× CLIP top BLUMOTION 110° vernickelt
8,5/10∼ 45,18 €
4,3(559)
Alternative

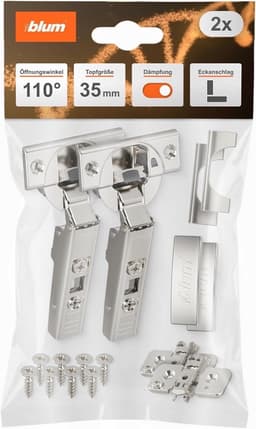

Blum BLUM 2× CLIP top BLUMOTION 110° vernickelt
8,2/10∼ 10,15 €
4,3(559)
Inhalt
Vorbereitung: Anschlag, Distanz und Bohrbild klären
Bevor Sie ein Blum Scharnier montieren, brauchen Sie eine Maßkette – nicht nur „35-mm-Topf und Softclose“. Drei Dinge entscheiden über Passung: Anschlagart (häufig Eckanschlag/vorliegend, daneben Mittel- und Innenanschlag), Distanz der Kreuzmontageplatte (typisch 0/3/6/9 mm) und das Bohrbild in Tür und Korpusseite. Marketplace-Sets liefern oft 0-mm-Platten mit; das passt in vielen Standardfällen, aber eben nicht immer. Wer die Distanz ignoriert und später an der 3D-Verstellung dreht, kämpft gegen die Geometrie.
Am Bestand: alte Scharniere demontieren, Typ notieren, Schraubenabstand im Topf prüfen – bei vielen CLIP-top-Angaben liegen die Topfschrauben bei etwa 45 mm. Topfdurchmesser 35 mm ist Standard dieser Familie; nötige Topftiefe oft mindestens etwa 11–13 mm. Forummaße zur Korpuskante (z. B. 28 oder 37 mm) sind Streitwerte aus unterschiedlichen Systemen – nicht blind übernehmen. Fehlt Distanzklarheit, stoppen Sie den Einbau; Details zur Plattenwahl: Montageplatte Distanz.
Testsieger
Blum Blum CLIP top BLUMOTION 110° 71MB3550 (2 Stück)
8,7/10∼ 10,99 €
4,6(1.853)
Werkzeug, Frontschutz und Montageplatte am Korpus
Oft reichen Kreuz- oder Torx-Schraubendreher, Maßband oder Winkel, Bleistift, bei Neubohrung Topfbohrer 35 mm mit Tiefenanschlag sowie Unterlagen für die Front. Bei Hochschränken zweite Person oder sichere Abstützung. Schrauben aus dem Set sind Startpunkt: zu lang dürfen nicht durchschlagen, zu kurz greifen in ausgeleierten Löchern nicht. Ausgefranste Löcher brauchen Reparatur, nicht die nächstgrößere Schraube.
Die Kreuzmontageplatte sitzt am Korpus und nimmt den CLIP auf. Viele setzen zuerst die Platte – klare Referenz am Korpus. Anriss mit Winkel, Distanzkennzeichnung prüfen, Schrauben gerade anziehen. Schräge Platten erzeugen Luft im CLIP. Bei Tausch nur intakte Altlöcher nutzen. Die 3D-Einstellung korrigiert Fugen im Millimeterbereich, ersetzt aber keine Distanzstufe.
Topfscharnier im Türblatt setzen
Bei vorhandener 35-mm-Bohrung Topf einsetzen, nach Markierung ausrichten, verschrauben. Der Topf soll plan und ohne Wippen sitzen; Schräge am Topf überträgt sich auf den Arm. Neubohrung nur mit Tiefenanschlag und ruhiger Auflage. Zu flach verhindert korrekten Sitz; unnötig tief schwächt das Blatt. Orientieren Sie sich an den Angaben Ihres Scharniers.
Beim Tausch Schraubenabstand zum alten Bohrbild prüfen. Passt er nicht, neu setzen oder adaptieren – nicht in ovale Löcher pressen. Ausgerissene Topfaufnahmen sind die DIY-Grenze: hier oft Schreiner oder Fronttausch. Schrauben erst handfest, Front probeweise einhängen, dann endgültig festziehen – so vermeiden Sie Nacharbeit, weil die Höhe zur Nachbartür noch nicht stimmt.
CLIP einhängen und Erstjustage
Das Scharnier wird in die Montageplatte eingehängt und rastet werkzeuglos ein; zum Abnehmen die CLIP-Lösung betätigen. Vollständiges Einrasten an beiden Scharnieren einer Tür prüfen – einseitig eingehängt erzeugt Luft, Klappern und scheinbare Justagefehler. Vor dem ersten Schließen: Schwenkweg frei, beide CLIP fühlbar eingerastet?
Erstjustage meint die grobe 3D-Einstellung. Faustregel: zuerst Höhe, dann Seite, danach Tiefe über die Gewindeschnecke – zwischendurch schließen und Fugen prüfen. Softclose erst testen, wenn die Geometrie grob stimmt. Extreme Tiefenverstellung kompensiert keine falsche Distanzplatte. Hängt oder schleift die Tür trotz sauberem CLIP: Diagnose unter Tür hängt.
Häufige Montagefehler und Wann der Profi lohnt
Klassiker: falsche Distanzplatte (oft 0 mm aus dem Set), Anschlag vertauscht, CLIP nicht voll eingerastet, Topf nicht bündig, Softclose mit Justage verwechselt, Mischsysteme Blum/Hettich. DIY-Nachteile: Spanplatte verzeiht wenige Fehlversuche; Folienfronten zeigen Bohrerfehler sofort; die 3D-Verstellung verführt dazu, Konstruktionsfehler zu überdrehen.
Profi bei ausgerissenen Topfen, geflickten Löchern, wertvollen Serienfronten, Wellenbild oder unklaren Altbeschlägen. Maße und Fotos dokumentieren. Wenn-dann: eine Tür, Distanz klar, intakte Bohrungen → CLIP-top-Set selbst. Mehrere Türen gleicher Spec → 10er mit Reserve. Erstes Ausreißen oder unklare Maßkette → stoppen statt „noch einmal festziehen“.
Häufige Fragen
Montiere ich zuerst die Platte oder den Topf?
Beide Wege sind möglich. Viele setzen zuerst die Kreuzmontageplatte am Korpus, montieren den Topf und hängen per CLIP ein. Andere richten die Platte an der eingehängten Front aus. Entscheidend ist nicht die Reihenfolge, sondern dass Anschlag und Distanz vorher stimmen. Bei unsicherem Bestand eine Tür komplett fertig machen und als Referenz nutzen.
Wie funktioniert der CLIP-Mechanismus?
Das Scharnier wird in die Montageplatte eingehängt und rastet werkzeuglos ein. Zum Abnehmen betätigen Sie die CLIP-Lösung am Scharnier. Prüfen Sie das vollständige Einrasten an beiden Scharnieren – einseitig eingerastete Verbindungen erzeugen Luft und scheinbare Justagefehler. Verbindlich bleibt die Dokumentation Ihrer konkreten Beschläge.
Welches Maß zur Korpuskante ist das richtige?
Es hängt von System, Anschlag und Plattendistanz ab. In Foren tauchen feste Millimeterwerte auf, weil Konfigurationen verwechselt werden. Messen Sie eine funktionierende Tür derselben Serie oder folgen Sie dem Herstellerblatt Ihrer Scharnier-/Plattenkombination – kein Internetmaß als Garantie.
Welche Topftiefe braucht die Bohrung?
Orientieren Sie sich an den Angaben Ihrer Scharniere. Häufig liegt der Bedarf bei mindestens etwa 11–13 mm bei 35 mm Topfdurchmesser – Orientierung, keine Universalnorm. Zu flach bedeutet schlechten Sitz; unnötig tief schwächt das Blatt. Topfbohrer mit Tiefenanschlag statt Freihand; bei Unsicherheit Musterbohrung in Restmaterial.
Kann ich alte Bohrlöcher wiederverwenden?
Ja, wenn Durchmesser, Abstand und Sitz fest sind und die Schraube ohne Spiel greift. Ausgefranste oder ausgerissene Löcher brauchen Reparatur (Dübel, Epoxid, im Extremfall Fronttausch), nicht die nächstgrößere Schraube. Wiederholte Umsetzungen in Spanplatten erhöhen das Ausreißrisiko – bei wertvollen Fronten und erstem Wackeln stoppen.
Was prüfe ich vor dem ersten richtigen Schließen?
CLIP beidseitig eingerastet, Schwenkweg frei, keine Hindernisse im Spalt, grobe Fugenlage, Softclose aktiv oder deaktiviert. Erst dann Feinjustage. Testen Sie das Schließen aus verschiedenen Öffnungswinkeln – einseitig eingerastete Scharniere und falsche Distanz zeigen sich oft erst beim zweiten oder dritten Versuch.
Wann ist Schluss mit DIY?
Wenn Topfe ausreißen, Fronten hochwertig beschichtet sind und Spuren unvermeidbar wären, oder wenn die Maßkette trotz systematischer Versuche nicht schließt. Auch unklare Mischsysteme und Wellenbilder in ganzen Zeilen sprechen für Schreiner oder Küchenmonteur. Lieber eine Tür früher abgeben als zehn Fronten riskieren.
