Bei Führung vs. Kugelumlaufspindel werden zwei Bauteile verglichen, die meist keine Alternativen sind. Die Linearführung hält Schlitten, Tisch oder Portal auf einer geraden Bahn; eine Spindel erzeugt den Vorschub. Für eine funktionierende CNC- oder Automationsachse brauchst du daher oft beide Funktionen oder ein Modul, das sie kombiniert. Diese Seite trennt Führung, Trapezspindel, Kugelumlaufspindel und Komplettachse nach ihrer tatsächlichen Aufgabe. So planst du die Achse ohne grundlegenden Zuordnungsfehler. Verfügbare SBR-, MGN- und SFC-Sets sowie einen fertigen Linearantrieb findest du im [Linearführungen Vergleich](/hub/baumarktzubehoer/linearfuehrung).

Bei Führung vs. Kugelumlaufspindel werden zwei Bauteile verglichen, die meist keine Alternativen sind. Die Linearführung hält Schlitten, Tisch oder Portal auf einer geraden Bahn; eine Spindel erzeugt den Vorschub. Für ei…

Unsere Top-Empfehlungen

GooEquip GooEquip SBR12-1000 mm Set

Testsieger

GooEquip GooEquip SBR12-1000 mm Set

7,9/10∼ 36,06 €
4,5(275)
Zum Angebot
GooEquip GooEquip SBR12-500 mm Set

Preis-Tipp

GooEquip GooEquip SBR12-500 mm Set

7,3/10∼ 27,77 €
4,5(275)
Zum Angebot

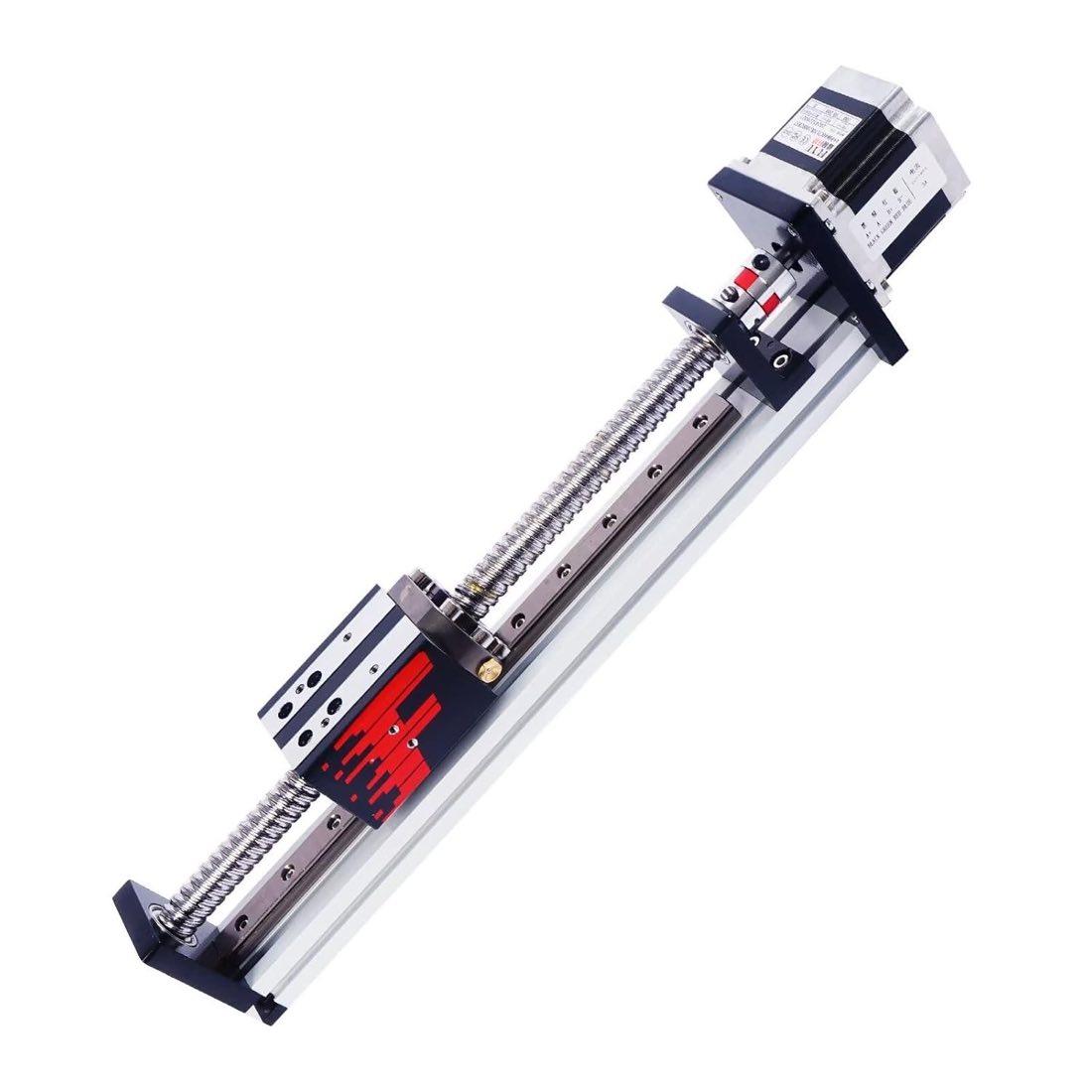

FUYU FUYU FSK40 Linearantrieb 150 mm mit Nema 23

Alternative

FUYU FUYU FSK40 Linearantrieb 150 mm mit Nema 23

6,7/10∼ 180,50 €
4,4(17)
Zum Angebot
Inhalt
  1. 1.Die Linearführung trägt und stabilisiert
  2. 2.Kugelumlauf- und Trapezspindel treiben an
  3. 3.Ausrichtung und Komplettachse richtig einordnen
  4. 4.Fazit: Erst führen, dann antreiben

Die Linearführung trägt und stabilisiert

Eine Linearführung begrenzt die Bewegung auf eine Achse. Ihre Wagen nehmen Querkräfte und, abhängig von Bauart, Abstand und Einbaulage, auch Kippmomente auf. Zwei parallele Schienen mit mehreren Blöcken können einen Tisch gegen Verdrehen sichern. Ohne Riemen, Spindel oder Handkraft entsteht jedoch kein kontrollierter Vorschub. MGN-Profilschienen bauen kompakt, reagieren aber empfindlich auf eine unebene Basis. Gestützte SBR-Rundführungen lassen sich bei längeren, offen zugänglichen DIY-Achsen oft einfacher einplanen. Die Baugröße allein entscheidet nicht: Schienenabstand, Wagenabstand und die Höhe des Lastschwerpunkts prägen die Stabilität ebenso.

Kugelumlauf- und Trapezspindel treiben an

Eine Spindel wandelt Motordrehung in Längsbewegung um. Bei der Kugelumlaufspindel laufen Kugeln zwischen Mutter und Gewindegang; eine Trapezspindel arbeitet mit gleitender Mutter. Welche Variante passt, hängt unter anderem von Geschwindigkeit, Spiel, Wirkungsgrad, Budget und Wartung ab. Beide sind Antriebselemente, keine belastbare Lagerung für einen auskragenden Maschinentisch. Darum lautet die konstruktive Reihenfolge: zuerst das Führungsprinzip und die Aufnahme der Kräfte festlegen, danach den Vorschub auswählen. Ein hochwertiger Spindeltrieb kann eine weiche Grundplatte oder einen zu kleinen Schienenabstand nicht kompensieren.
GooEquip GooEquip SBR12-1000 mm Set

Testsieger

GooEquip GooEquip SBR12-1000 mm Set

7,9/10∼ 36,06 €
4,5(275)
Zum Angebot

Ausrichtung und Komplettachse richtig einordnen

Führung und Spindel müssen parallel beziehungsweise koaxial zur geplanten Bewegung sitzen. Prüfe den Schlitten zunächst ohne angekoppelten Antrieb. Läuft er frei, montierst du Lagerblöcke, Spindel und Kupplung, ohne die Achse seitlich zu verspannen. Die praktische Reihenfolge beschreibt Linearführung montieren. Ein Komplett-Linearantrieb bündelt Führung, Spindel, Lagerung und häufig den Motor. Das spart Integrationsarbeit, setzt aber Hub, Befestigungsbild und Systemabmessungen enger fest. Für einen kurzen Positionierweg kann das sinnvoll sein; eine breite Portalachse bleibt mit getrennten Komponenten meist flexibler. Vergleiche deshalb nicht nur Kaufpreise, sondern auch Kupplung, Lager, Endschalter und Schutzabdeckung.

Fazit: Erst führen, dann antreiben

Wenn du einen Tisch oder ein Portal frei konstruierst, dimensioniere zuerst Schienen, Wagen und Abstände; wähle danach Riemen, Trapez- oder Kugelumlaufspindel. Wenn ein kurzer, fest definierter Hub genügt und der Montageaufwand klein bleiben soll, prüfe eine Komplettachse. Eine einzelne Spindel ist keine Abkürzung zur stabilen Führung. Umgekehrt wird aus einem reinen Schienenset erst mit einem passenden Vorschub eine motorisierte Achse.

Häufige Fragen

Brauche ich neben einer Kugelumlaufspindel noch Linearführungen?
In den meisten Maschinenachsen ja. Die Mutter der Kugelumlaufspindel erzeugt die Längsbewegung, soll aber seitliche Kräfte und Kippmomente eines Tisches nicht allein aufnehmen. Eine separate Führung stabilisiert den Aufbau. Ausgenommen sind fertige Linearmodule, in denen Führung und Spindel konstruktiv bereits zusammengehören.
Kann eine Linearführung ohne Motor funktionieren?
Ja. Ein Wagen lässt sich von Hand verschieben oder später mit Riemen, Zahnstange oder Spindel koppeln. Für Schubladen, Messvorrichtungen oder manuelle Schlitten kann die passive Bewegung bereits genügen. Wichtig ist nur, den Wagen gegen unbeabsichtigtes Herauslaufen zu sichern und Endanschläge vorzusehen.
Ist eine Kugelumlaufspindel immer besser als eine Trapezspindel?
Nein. Eine Kugelumlaufspindel kann bei passender Ausführung reibungsarm und spielarm arbeiten, kostet aber mehr und verlangt saubere Lagerung sowie Schutz vor Schmutz. Eine Trapezspindel kann für einfache, langsamere Positionieraufgaben wirtschaftlicher sein. Die Entscheidung folgt aus Last, Tempo, Genauigkeit und Einschaltdauer.
Warum klemmt die Achse erst nach Montage der Spindel?
Dann steht der Spindeltrieb wahrscheinlich nicht fluchtend zur Führung oder die Kupplung trägt Seitenkräfte ein. Trenne den Antrieb und bewege den Schlitten von Hand. Ist der Lauf wieder leicht, richte Festlager, Loslager und Mutter neu aus. Mehr Motorkraft würde die Verspannung nur verdecken.
Wann lohnt sich ein kompletter Linearantrieb?
Ein Komplettmodul lohnt sich, wenn Hub, Last, Einbauraum und Befestigung zu einem verfügbaren System passen und du den Konstruktionsaufwand reduzieren willst. Bei Sondermaßen, großem Schienenabstand oder langen Verfahrwegen sind separate Komponenten meist anpassbarer. Prüfe außerdem, ob Motor und Spindelsteigung zur Steuerung passen.
Kann ich eine breite Platte auf nur einer Führung montieren?
Das ist nur bei geringer Last und einem dafür ausgelegten breiten Wagen sinnvoll. Eine auskragende Platte erzeugt Kippmomente und kann einen einzelnen schmalen Block überfordern. Zwei Schienen mit Abstand oder mehrere Wagen schaffen eine breitere Stützbasis. Herstellerwerte müssen dabei zum konkreten Lastfall passen.
