Die meisten Retouren bei einer Schachtabdeckung entstehen nicht wegen der Farbe, sondern wegen der Maße. Im Titel steht „60×60“ oder „600 mm“, und du nimmst an, das sei genau deine Öffnung. In der Praxis mischen Listings Nennmaß, lichte Weite, Deckelplatte und Rahmenaußenmaß – oft ohne klare Trennung. Diese Seite erklärt die Drei-Maße-Logik, wie du am Bestandsschacht richtig misst und was typische Display-Beispiele wirklich bedeuten. Den Gesamtüberblick liefert der [Schachtabdeckung Vergleich](/hub/baumarktzubehoer/schachtabdeckung); hier geht es nur um die Passung vor dem Warenkorb.
Die meisten Retouren bei einer Schachtabdeckung entstehen nicht wegen der Farbe, sondern wegen der Maße. Im Titel steht „60×60“ oder „600 mm“, und du nimmst an, das sei genau deine Öffnung. In der Praxis mischen Listings…
Die meisten Retouren bei einer Schachtabdeckung entstehen nicht wegen der Farbe, sondern wegen der Maße. Im Titel steht „60×60“ oder „600 mm“, und du nimmst an, das sei genau deine Öffnung. In der Praxis mischen Listings Nennmaß, lichte Weite, Deckelplatte und Rahmenaußenmaß – oft ohne klare Trennung. Diese Seite erklärt die Drei-Maße-Logik, wie du am Bestandsschacht richtig misst und was typische Display-Beispiele wirklich bedeuten. Den Gesamtüberblick liefert der Schachtabdeckung Vergleich; hier geht es nur um die Passung vor dem Warenkorb.
Unsere Top-Empfehlungen
| Badge | Produkt | Lichte Weite / Innenmaß | Rahmenaußenmaß | Titel- / Nennmaß | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  – Alu-Schachtabdeckung befliesbar LW 700×700 mm | 700 × 700 mm | ca. 770 × 770 mm | LW im Listing klar | 6.5 | ca. 209,99 € | Zum Angebot |
| Preis-Tipp |  VEVOR VEVOR Schachtabdeckung 60×60 cm Riffelstahl | Deckel 60×60 cm; Innen prüfen | 645 × 645 mm | 60 × 60 cm | 7.2 | ca. 83,90 € | Zum Angebot |
| Alternative |  – GFK-Schachtabdeckung 600×600 mm A15 | 440 × 440 mm | 600 × 600 mm | 600 mm Außen | 7.1 | ca. 99,99 € | Zum Angebot |
Testsieger

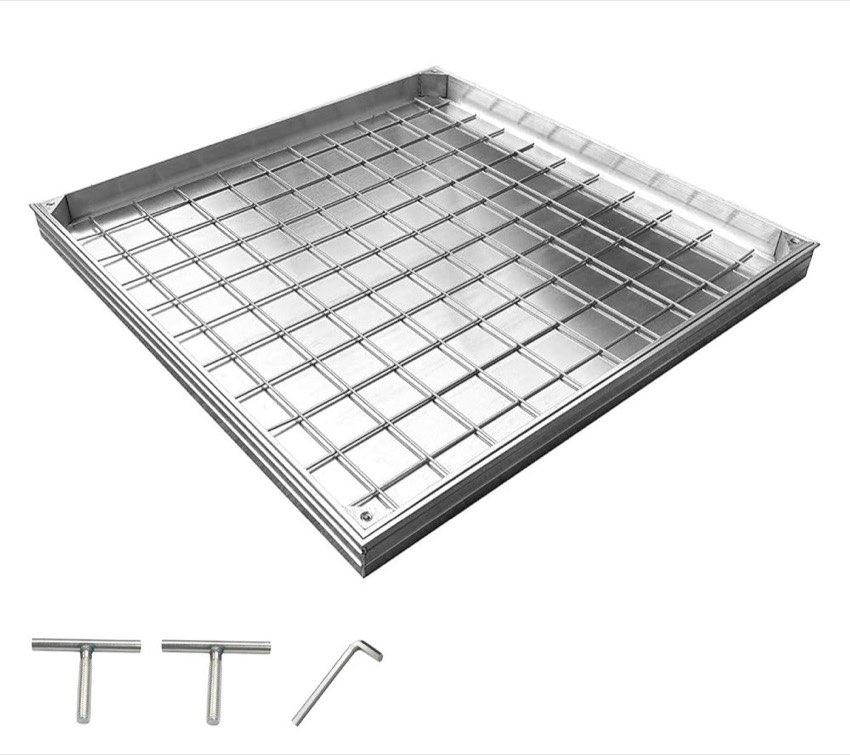

– Alu-Schachtabdeckung befliesbar LW 700×700 mm
6,5/10∼ 209,99 €
Preis-Tipp

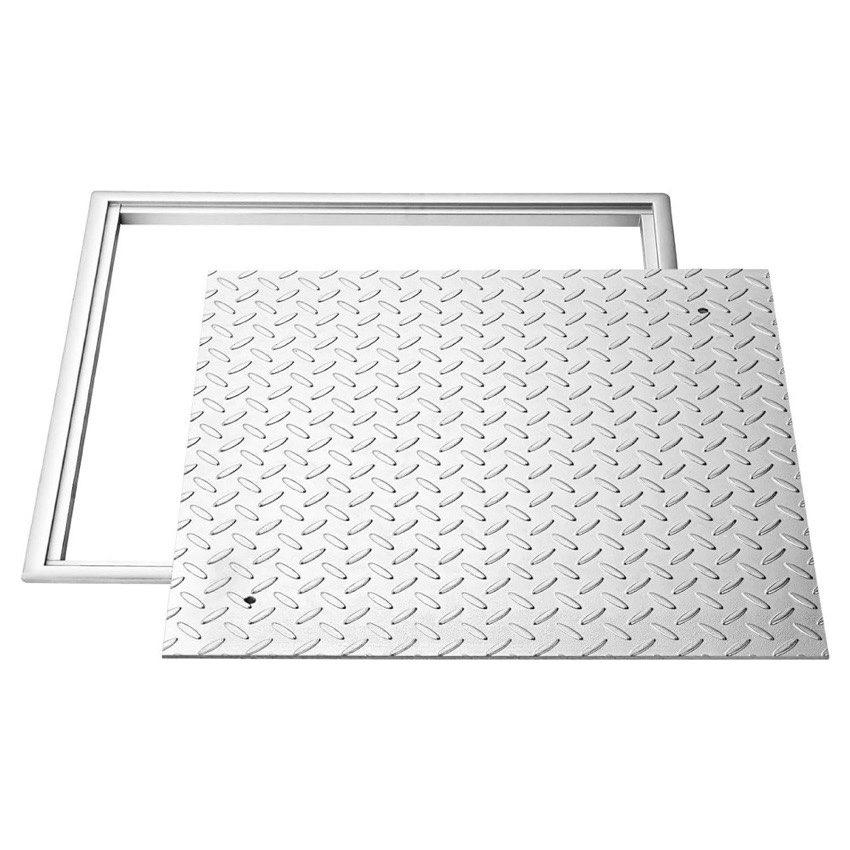

VEVOR VEVOR Schachtabdeckung 60×60 cm Riffelstahl
7,2/10∼ 83,90 €
4,4(34)
Alternative

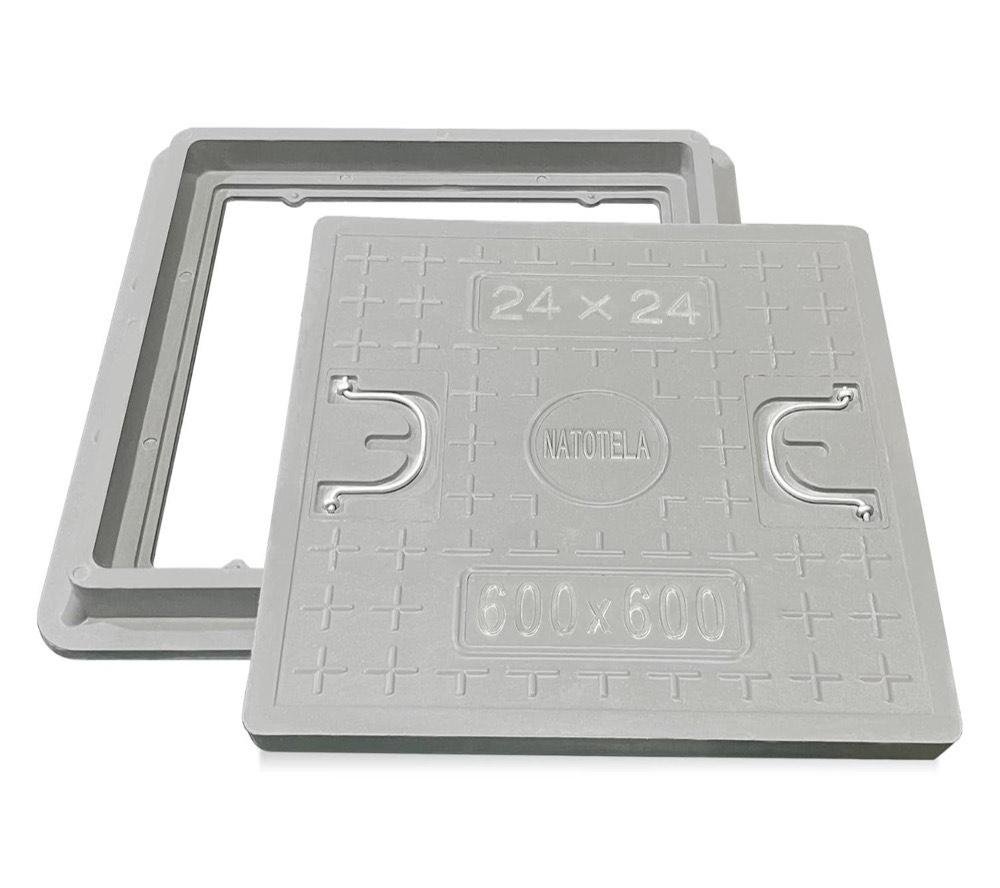

– GFK-Schachtabdeckung 600×600 mm A15
7,1/10∼ 99,99 €
Inhalt
Die drei Maße, die du wirklich brauchst
Stell dir die Abdeckung als System aus Öffnung, freiem Durchgang und äußerem Rahmen vor. Ohne diese drei Zahlen bleibt jeder Produktklick ein Ratespiel.
Die Schachtöffnung ist das Rohmaß deiner vorhandenen Kante – innen an der fertigen Schachtmündung gemessen. Miss an mehreren Stellen; Beton und alte Rahmen sind selten rechtwinklig. Das kleinste zuverlässige Maß zählt.
Die lichte Weite (oft Schachtinnenmaß) beschreibt den freien Durchgang bzw. den Innenbereich, in dem der Deckel sitzt. Faustregel: lichte Weite ≥ Schachtöffnung. Ist sie kleiner, setzt der Deckel auf; ist sie deutlich größer, brauchst du ggf. einen angepassten Aufsatz – „größer“ hilft nicht, wenn der Rahmen nicht aufliegt.
Das Rahmenaußenmaß sagt, wie weit der Rahmen nach außen reicht und ob im Aufbeton, Pflasterbett oder in der Estrichaussparung Platz ist. Dazu kommen Höhe und bei Wannen die Wannentiefe für Belag plus Kleber oder Mörtel.
Testsieger
– Alu-Schachtabdeckung befliesbar LW 700×700 mm
6,5/10∼ 209,99 €
So misst du Schritt für Schritt
Arbeite mit Zollstock oder Laser und notiere Millimeter. Reinige die Kante und miss Länge und Breite jeweils an mindestens zwei Stellen; bei unregelmäßigen Öffnungen zusätzlich Diagonalen.
Miss zuerst die lichte Öffnung des Schachts, dann den Platz für den äußeren Rahmen. Bei Bestandsrahmen misst du zusätzlich den alten Innen- und Außenbereich – aber verlasse dich nicht darauf, dass der neue Deckel dieselben Listing-Felder nutzt.
Der Rahmen braucht ein volles Auflager; der Deckel sollte beim Vergießen oft im Rahmen bleiben. Die Umsetzung steht unter Schachtabdeckung einbauen.
Beispiel: Du misst 57×57 cm Öffnung und siehst „60×60“ im Titel. Ohne Innenmaß weißt du nicht, ob ein typischer verzinkter 60er mit ca. 56 cm Innenmaß schon knapper sitzt – oder ob ein System mit größerer lichter Weite nötig ist.
Was „60×60“ und „600“ wirklich heißen können
Die folgenden Beispiele sind Orientierungsbrücken aus dem Vergleichsmix – keine Bestenliste.
Verzinkte 60er und 80er nennen oft Innen- und Außenmaß getrennt – etwa 56×56 bei 66×66 Außen bzw. 76×76 bei 86×86. Das Titelmaß ist das Nennformat. Bei der VEVOR 60×60 steht ein 60-cm-Deckel neben einem Rahmen um 645×645 mm: Titel und Außenmaß sind zwei Felder.
Bei GFK „600×600“ kann das Außenmaß 600 mm lauten, die lichte Weite aber nur etwa 440 mm – für eine echte 60-cm-Öffnung zu eng. Klarer kommuniziert die befliesbare Alu-Variante mit LW 700 mm und Außenmaß um 770 mm plus Wannentiefe um 50 mm.
Kleine V2A-Systeme nennen oft LW 300 mm bei Außenmaß um 350 mm; Bodenluken trennen Installationsgröße um 800 mm und Luke-/Gesamtmaß um 890 mm. Widersprechen Titel und Amazon-Maßfelder einander, ist das ein Kaufstopp.
Wannentiefe, Fehlkäufe und Checkliste
Bei auspflasterbaren und befliesbaren Systemen entscheidet die Wannentiefe mit über den Belag. 50 mm Wanne heißt nicht „jede Fliese passt“ – Kleber, Estrich und Pflasterstärke zählen mit. Gleichzeitig bleibt die Lastklasse unabhängig vom Maß: Eine perfekt passende A15-Wanne ist in der Einfahrt trotzdem falsch.
Der wichtigste Insight: „60×60 im Titel ist oft Nennmaß – nicht automatisch die Öffnung.“ Ebenso ist „600 mm“ oft Außenmaß, nicht die lichte Weite. Weitere Fallen: Lichtschachtabdeckungen verwechseln und erst nach Lieferung merken, dass der Rahmen außen deutlich mehr Platz braucht.
Checkliste: Öffnung mehrfach gemessen? LW bzw. Innenmaß mit Öffnung verglichen? Außenmaß gegen verfügbaren Platz geprüft? Höhe oder Wannentiefe zum Belag passend? Widersprüche ausgeräumt? Lastklasse separat geklärt?
Fazit: Erst drei Zahlen, dann bestellen
Wenn du Öffnung, lichte Weite und Rahmenaußenmaß auf dem Zettel hast – plus Höhe oder Wannentiefe bei Belagsystemen –, kannst du Listings filtern statt raten. Fehlt eine Zeile, bleibt der Kauf Glückssache. Stimmen die Maße und der Einsatz, gehst du weiter zu Bauart und Material über die Kaufberatung Schachtabdeckung. Bei widersprüchlichen Specs lieber ein anderes Listing wählen.
Häufige Fragen
Was ist das lichte Maß bei einer Schachtabdeckung?
Das lichte Maß bzw. die lichte Weite beschreibt den freien Innenbereich der Abdeckung – den Durchgang bzw. den Innenraum, in dem der Deckel sitzt. Für die Passung sollte sie mindestens so groß sein wie deine Schachtöffnung. Sie ist oft kleiner als das Rahmenaußenmaß und manchmal auch kleiner als die Zahl im Produkttitel.
Warum reicht das Titelmaß nicht aus?
Weil Shops unterschiedliche Bezugsgrößen in denselben Titel schreiben: Nennmaß, Deckelplatte, Außenmaß oder lichte Weite. Ohne die anderen Felder weißt du nicht, welche Zahl gemeint ist. Deshalb immer Innen- bzw. LW- und Außenmaß getrennt lesen – und bei Widerspruch nachfragen.
Wie groß muss die lichte Weite mindestens sein?
Als Faustregel mindestens so groß wie die gemessene Schachtöffnung. Besser mit etwas Spielraum planen, aber nur wenn der Rahmen trotzdem voll aufliegt. Zu knapp klemmt; zu groß ohne passenden Aufsatz wackelt oder liegt falsch auf.
Was bedeuten 56/66 bei einem 60er-Deckel?
Typische verzinkte 60×60-Formate nennen oft etwa 56 cm Schachtinnenmaß und 66 cm Rahmenaußenmaß. Das Titelmaß ist dann das Nennformat. Deine Öffnung muss zum Innenmaß passen, dein Aufbeton oder Pflasterbett zum Außenmaß.
Warum hat eine 600-mm-GFK-Abdeckung nur 440 mm lichte Weite?
Weil Außenmaß, Deckelmaß und lichte Weite verschiedene Konstruktionsebenen sind. Der Rahmen braucht Materialstärke und Auflager; der freie Durchgang wird dadurch kleiner. Wer „600er Schacht“ erwartet, muss die LW-Zeile lesen – nicht nur die erste Zahl im Titel.
Was tun bei widersprüchlichen Amazon-Maßfeldern?
Nicht hoffen, dass „schon passen wird“. Maße schriftlich beim Anbieter klären oder ein Listing mit konsistenten Angaben wählen. Besonders bei versenkten Systemen mit Parent-Bleed sind Review-Fotos und Texte zu anderen Größen ein Warnsignal.
Muss ich vor dem Messen den alten Deckel ausbauen?
Oft hilfreich, aber nicht immer nötig. Du brauchst die lichte Öffnung und den Platz für den neuen Rahmen. Manchmal lässt sich beides am Bestand messen; manchmal erst nach dem Ausbau. Wichtig: Miss die Schachtkante, nicht nur den alten Deckelzuschnitt – der kann schon falsch gewesen sein.
