Ankerwirbel Schäkel: schwächstes Glied vermeiden

Sie haben frische Ankerwirbel- und Schäkel-Teile bestellt, die Kette ist verzinkt und solide – und trotzdem hängt am Ende ein glänzendes Verbindungsstück, dessen Bruchlast im Listing fehlt oder nur in Pfund-Arbeitslast daherkommt. Beim ersten richtigen Schwojen merken Sie Drille in der Box, beim Einholen kantet der Wirbel an der Bugrolle, oder der Bolzen dreht sich langsam lose. Genau hier entscheidet sich, ob Ihr Ankergeschirr als System trägt oder am kleinsten, schlecht dokumentierten Glied scheitert.

Kurz gesagt

Die Kette ist selten das erste Teil, das bei korrekter Dimensionierung nachgibt – Schäkel und Wirbel sind es öfter, weil sie unterbestellt, falsch gesichert oder geometrisch schlecht zur Öse passen. Mindestens Ketten-Bruchlast, passender Bolzen, saubere Sicherung und ehrliche Passung zur Bugrolle sind Pflicht. Ein einfacher Drehwirbel entlastet Torsion; selbstausrichtende Modelle helfen nur bei bestimmten Ankern und Rollen, nicht automatisch bei jedem Listing mit „Flip“. Kettenmaß und Lasten klären Sie im Ankerkette-Vergleich, passende Wirbel im Ankerwirbel-Vergleich.

{/* Banner in der Mitte (nur auf Mobile sichtbar) */}

Warum Verbinder scheitern

Ein Ankergeschirr ist eine Kette aus Zugfestigkeiten und Hebeln. Die Ankerkette überträgt den Großteil der Last geradlinig, aber jeder Schäkel und jeder Wirbel ist ein Bauteil mit eigener Bruchlast, eigener Biegeempfindlichkeit und oft dem dünnsten Querschnitt im System. Wer nur den Ketten-Durchmesser nach Bootslänge wählt und den Verbinder aus einem Zubehör-Set mitnimmt, baut bewusst eine Schwachstelle ein. Fachhändler betonen seit Jahren: Schäkel und Wirbel müssen mindestens gleichwertig zur Kette sein – nicht optisch ähnlich, sondern in dokumentierter Bruchlast und Bolzenmaß.

Typische Fehlerbilder sind nicht spektakulär, bis es zu spät ist. Der Bolzen arbeitet sich aus der Mutter, weil keine Sicherung montiert wurde. Ein zu schmaler Schäkel liegt seitlich in der Ankeröse und erzeugt Kantenzug, den das Teil nicht dauerhaft verträgt. Ein Universal-Wirbelschäkel für 5-mm-Kette wird an 8-mm-Ankerkette geklemmt; im Listing stehen 820 kg, die Kette selbst liegt bei rund drei Tonnen Bruchlast – das Verhältnis spricht für sich. Auch Korrosion beginnt an Beschädigungen: verzinkte Schäkel an Kratzern, Edelstahl an Kontaktstellen mit Fremdmetall.

Ein zweiter unterschätzter Faktor ist Seitenzug. Viele Ankerverbindungen sind für geraden Zug ausgelegt; zieht die Kette schief aus der Öse, wirken Hebelkräfte auf Schäkelschenkel und Wirbelgelenk. Hersteller marine Verbinder warnen deshalb manchmal vor zusätzlichen Schäkeln oder bestimmten Einbaulagen. Wer das ignoriert und „irgendwie“ montiert, testet Metallermüdung bei jedem Ankern. Grenze: Dieser Text ersetzt keine klassifikatorische Vorgabe für Charter- oder Regattaboot; bei Vorgaben vom Werft oder Vercharterer gilt deren Liste.

Auch die Reihenfolge beim Einbau spielt mit. Wer zuerst den Wirbel an die Kette hängt und erst dann merkt, dass der Anker schief in der Öse sitzt, baut Hebel ein, die auf dem Papier nicht vorgesehen waren. Besser: trocken legen, Fotos machen, Maße notieren. Zwei Minuten am Steg verhindern oft die Diskussion an Bord, ob der neue Schäkel „noch reicht“. Wenn Sie ein Refit planen und gleichzeitig Winden oder Kettenlänge tauschen, gehört der Verbinder in dieselbe Tabelle wie Kette und Anker – nicht als Afterthought im Warenkorb.

Schäkel richtig wählen

Der Schäkel verbindet dort, wo Öse und Kette unterschiedliche Formen haben. Am Anker sitzt meist ein Schäkel mit passendem Bolzen: Er muss durch die Öse ohne Quetschen, aber ohne excessive Spiel, das den Anker schief zieht. Am Kettenende kann ein weiterer Schäkel nötig sein, wenn der Wirbel oder die letzte Kettenglied-Geometrie es verlangt – nicht jede Kombination braucht zwei Schäkel, aber jede Kombination braucht die richtige Innenweite.

Bei der Last beginnen Sie bei der Kette. Notieren Sie Kettenstärke und Norm (DIN 766 oder ISO 4565 – Kalibrierung beeinflusst Winden und manchmal das Endglied). Suchen Sie die Bruchlast in Hersteller- oder Fachshop-Tabellen, nicht in Forenbeiträgen. Dann wählen Sie Schäkel mit mindestens gleicher Bruchlast; Arbeitslast (WLL/SWL) ist für Dauerbetrieb relevant, darf aber nicht mit Bruchlast verwechselt werden. Ein Listing, das nur „1900–2200 lb working load“ nennt, ist kein Ersatz für eine Bruchlast-Zeile – rechnen Sie um und vergleichen Sie mit der Kette, statt die höhere Zahl zu favorisieren.

Form und Maß sind der zweite Filter. D-Schäkel liegen oft flacher an der Ankeröse; Bow-Schäkel erleichtern das Führen breiterer Ösen, brauchen aber Platz in der Bugrolle. Bolzendurchmesser und Maulweite müssen zum Ketten-Endglied passen; zu enge Schäkel quetschen Glieder, zu weite lassen schlagen. Edelstahl-Schäkel mit AISI-316-Angabe kosten mehr, lohnen sich bei Salzwasser-Einsatz; generisches „Edelstahl“ ohne Spezifikation ist für Warmwasser ein Risiko. Verzinkt passt zu verzinkter Kette im Binnenrevier, solange Sie Beschädigungen ernst nehmen.

Praxisdetail: Ziehen Sie Schraubverbindungen mit dem richtigen Werkzeug an, nicht „handfest plus halbe Umdrehung“. Sichern Sie danach sichtbar – fehlender Draht ist ein Mangel, den Sie vor Ablegen beheben. Wer unsicher ist, welche Schäkelgröße zur Öse passt, misst Innenweite und Bolzen und vergleicht mit den Angaben im Bootsanker-Vergleich zur Ösengröße des gewählten Ankers.

Als Referenzklasse für viele Sportboote mit 6–8-mm-Kette nennen Fachshops bei Marken-Ankerverbindern oft Bruchlasten im Bereich etwa 2500 bis 3500 Kilogramm und Arbeitslasten im niedrigen dreistelligen Kilogramm-Bereich – Kong-ähnliche Tabellen sind ein Ankerpunkt, kein Gesetz für jedes Boot. Generic-Listings ohne Bruchlast liegen häufig eine Größenordnung darunter. Der Vergleich lohnt sich: Ein Schäkel für 15 Euro, der halb so stark ist wie die Kette, spart nichts, wenn er das System definiert. Schraubschäkel aus dem Baumarkt sind für statische Befestigung gedacht; unter dynamischem Ankerzug mit Ruckbelastung sind geschmiedete marine Schäkel mit klarer Lastangabe die sicherere Kategorie.

Ankerwirbel: Nutzen und Grenzen

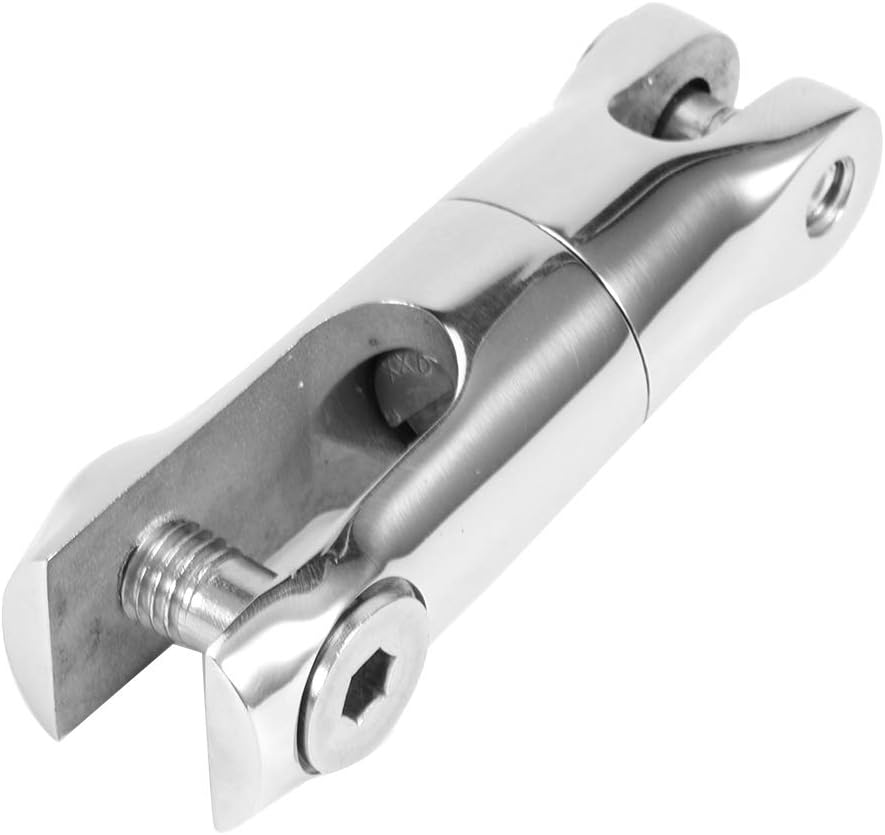

Der Ankerwirbel sitzt zwischen Anker und Kette und soll vor allem eins: Drille reduzieren. Wenn das Boot schwojt, dreht sich die Kette langsam; ohne Wirbel kann sich die Kette verdrillen, Glieder verklemmen und in der Ankerbox unruhig laufen. Ein einfacher 360°-Drehwirbel reicht dafür oft aus. Er richtet den Anker nicht automatisch für die Bugrolle aus – das ist die häufigste Erwartungslücke.

Selbstausrichtende Systeme (Twist-, Flip- oder doppelgelenkige Premium-Lösungen) adressieren ein anderes Problem: asymmetrische Anker sollen beim Einholen in die richtige Lage zur Rolle kommen. Das kostet Länge, Geld und Platz. Ein doppelgelenkiger Wirbel für 6–8-mm-Ketten kann die Führung verbessern, ersetzt aber kein Flip-System, wenn Ihr Pfluganker regelmäßig verkehrt herum auf der Rolle landet. Wer nur gelegentlich in geschützten Buchten ankert, braucht nicht automatisch die teuerste Bauart – wer mit Bugrolle und modernem Anker an fremden Küsten landet, sollte die Option ernsthaft rechnen.

Wirbelschäkel mit Auge-Auge aus dem Universal-Segment sind ein Sonderfall. Sie sind vielseitig für Seil und dünne Kette, aber nicht jede ASIN ist ein mariner Ankerwirbel. Bruchlasten unter 1000 kg passen nicht zu einer typischen 8-mm-Ankerkette. In unserem Vergleichssatz trennen wir deshalb dokumentierte 6–8-mm-Marine-Wirbel von Off-Topic-Listings. Ein günstiger Drehverbinder kann funktionieren, wenn Kettenmaß, Öse und Last stimmen – er ist dann kein Wunder, sondern ein passendes Glied.

Grenze: Ein Wirbel ist kein Ersatz für Scope und kein Hebezeug. Lastspitzen beim Ankern kommen von Wellen und Wind, nicht von der Drehfunktion. Wer die Bruchlast des Wirbels nicht kennt, sollte ihn nicht einsetzen, nur weil er „schwer“ wirkt.

Passung zu Kette und Bugrolle

Passung ist Geometrie plus Last. Messen Sie den Ketten-Durchmesser mit Messschieber oder Passlehre; verlassen Sie sich nicht auf die Erinnerung „wir hatten mal 8 mm“. Prüfen Sie, ob die Kette DIN oder ISO kalibriert ist – ab etwa 10 mm Teilung und Winden-Toleranz kritisch, wie im Artikel DIN 766 oder ISO 4565 beschrieben. Das letzte Kettenglied und der Wirbelbolzen müssen ohne Zwängen durch die Maulweite des Schäkels.

Dimensionierung Schritt für Schritt

Gehen Sie in fester Reihenfolge vor, damit Preis nicht das schwächste Glied bestimmt.

1. Kettenstärke und Norm notieren, Bruchlast aus Tabelle ablesen (6 mm circa 1,7 t, 8 mm circa 3,0 t, 10 mm circa 4,7 t verzinkt DIN 766 – Herstellerwerte können abweichen).
2. Ankeröse und Bugrolle messen: Innenweite, nutzbare Öffnung, maximal sinnvolle Verbinderlänge.
3. Entscheiden, ob nur Entdrillung (einfacher Wirbel) oder zusätzliche Ausrichtung nötig ist – abhängig von Ankerform und Rollenführung, nicht vom Marketingwort „selbstausrichtend“.
4. Schäkel und Wirbel wählen mit dokumentierter Bruchlast mindestens auf Kettenniveau und passendem Bolzen; fehlende Bruchlast im Listing ist ein Warnsignal.
5. Montage: Anzugsdrehmoment laut Hersteller, Bolzen sichern, Sichtkontrolle nach erstem Ankern und nach Salzwasser.

Material, Pflege, Tausch

Edelstahl 316 ist nicht wartungsfrei. Spülen Sie nach Salzwasser mit Süßwasser, öffnen Sie Gelenke sichtbar und prüfen Sie auf Spiel. Verzinkung schützt, bis die Zinkschicht an Kanten durch ist; dann rostet es schnell. Tauschen Sie Teile, bei denen Sie Bolzenplay, Risse oder starkes Ausbleichen sehen – nicht erst nach dem Vorfall. Ein Wirbel mit leichtem Widerstand beim Drehen ist noch in Ordnung; eingerostetes Festsitzen oder klares Spiel am Pin ist es nicht.
