Kursdreieck und Navigationsbesteck anwenden: Kurs, Parallelverschiebung, Distanz

Aktualisiert: Oktober 2026

Wer das Kursdreieck bedienen lernt, steht selten vor einem abstrakten Geometrieproblem, sondern vor einer Seekarte mit Wind, Fehlweisung und begrenztem Platz am Tisch. Ziel ist reproduzierbar: Kurs ablesen, Kurslinie dorthin verschieben, wo Sie segeln wollen, und die Strecke in Seemeilen messen — ohne Lösungsblatt der Prüfungsaufgabe. Der [Navigationsbesteck-Vergleich](/hub/bootszubehoer/navigationsbesteck) hilft bei der Werkzeugwahl; hier die Handhabung. Das Kursdreieck legt die Gradskala an eine Kartenlinie (Küste, Peilung, bereits eingezeichneter Kurs). Sie lesen den Kurs an der Skala ab — nicht den Gegenkurs, sofern die Aufgabe den Fahrwasser-Kurs verlangt. Das Anlegedreieck (oder Parallellineal) verschiebt die Kurslinie parallel, ohne den Winkel zu verändern: eine Kathete liegt am ersten Dreieck, die andere führt die Linie entlang.

Wer das Kursdreieck bedienen lernt, steht selten vor einem abstrakten Geometrieproblem, sondern vor einer Seekarte mit Wind, Fehlweisung und begrenztem Platz am Tisch.

Unsere Top-Empfehlungen

niido Navigationsbesteck für den Sportbootführerschein SBF See & Binnen | Navigationszirkel,

Testsieger

niido Navigationsbesteck für den Sportbootführerschein SBF See & Binnen | Navigationszirkel,
9,4/10∼ 26,95 €
Zum Angebot

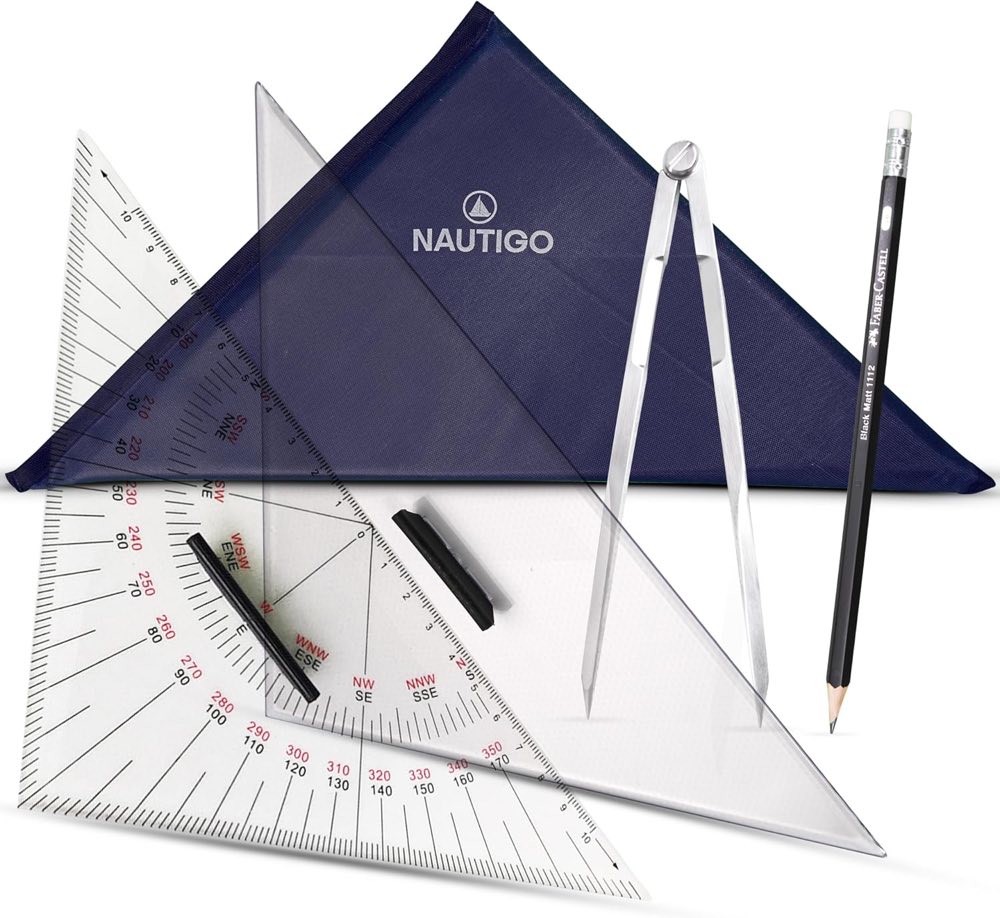

Nautigo Navigationsbesteck für Sportbootführerschein SBF See & Binnen und SKS | Großes

Preis-Leistungs-Tipp

Nautigo Navigationsbesteck für Sportbootführerschein SBF See & Binnen und SKS | Großes
8,7/10∼ 25,90 €
Zum Angebot

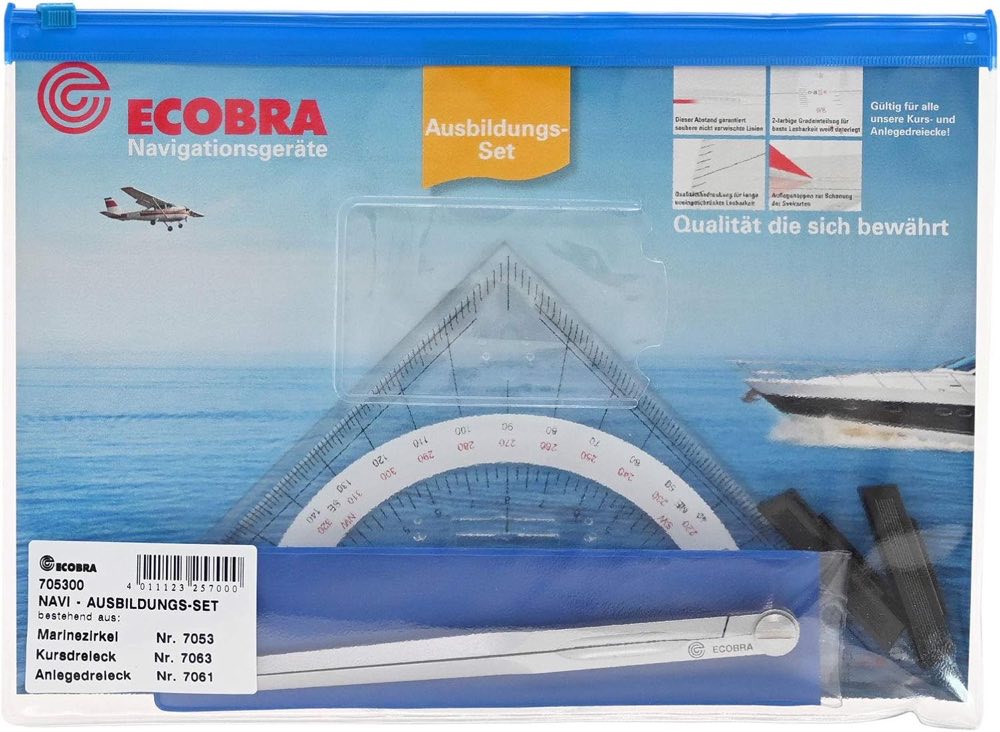

Ecobra Ecobra Ausbildungs Set Navigationsbesteck #705300

Alternative

Ecobra Ecobra Ausbildungs Set Navigationsbesteck #705300
9,1/10∼ 33,98 €
Zum Angebot
Inhalt
  1. 1.Werkzeuge kurz zuordnen
  2. 2.Kurs ablesen und einzeichnen
  3. 3.Distanz in Seemeilen
  4. 4.Häufige Bedienfehler
  5. 5.Übungsreihenfolge ohne Prüfungslösung
  6. 6.Fehlerdiagnose anhand der Symptome

Werkzeuge kurz zuordnen

Der Marinezirkel übernimmt Distanzen: Spitzen auf zwei Punkte, Öffnung an der Breitenskala in der passenden Kartenhöhe ablesen — eine Seemeile entspricht einer Bogenminute Breite. Plotter-Nutzer ersetzen Teile der Dreieckskette durch eine drehbare Rose; Distanz bleibt Zirkel-Aufgabe. Wer nur ein großes Geodreieck hat, fehlt die Seekarten-Skalierung — kein Ersatz für Navigationsbesteck. In der Ausbildung wird oft betont, dass das Besteck die Karte nicht „automatisch“ korrekt macht: Wind, Strom und Fehlweisung kommen in späteren Schritten dazu. Auf Papier geht es zuerst um saubere Geometrie — Kurswinkel und Streckenlänge — damit spätere Rechenschritte auf einer stabilen Zeichnung aufbauen können.
niido Navigationsbesteck für den Sportbootführerschein SBF See & Binnen | Navigationszirkel,

Testsieger

niido Navigationsbesteck für den Sportbootführerschein SBF See & Binnen | Navigationszirkel,
9,4/10∼ 26,95 €
Zum Angebot

Kurs ablesen und einzeichnen

Legen Sie das Kursdreieck so an, dass die Skala und der Nullpunkt zur Schulmethode passen — außen an der Basis oder versetzt. Die Hypotenuse zeigt Richtung; markieren Sie mit weichem Bleistift eine kurze Linie entlang der Kante. Beispiel: Peilung 045° auf eine bereits gezeichnete Küstenlinie übertragen — Dreieck anlegen, 045° ablesen, Linie durch den Startpunkt zeichnen. Parallelverschiebung: Anlegedreieck an die erste Linie schmiegen, entlang der Kathete verschieben, bis die Hypotenuse durch den gewünschten Punkt läuft. Typischer Fehler: nur das Kursdreieck schieben und dabei leicht zu drehen — dann stimmt der Winkel nicht mehr. Noppen sollen rutschen verhindern; wenn sie zu weit innen sitzen, rutscht das Set trotzdem — langsamer arbeiten und Druck reduzieren. Unter Zeitdruck steigt die Gegenkurs-Verwechslung (180° daneben). Prüfen Sie, ob die Aufgabe Kurs oder Gegenkurs verlangt, bevor Sie einzeichnen.

Distanz in Seemeilen

Zirkelspitzen auf Start und Ziel setzen, Öffnung fixieren, an den Breitengradsbögen der Karte abgreifen — nicht an der Längengradskala am Rand, wenn die Aufgabe Seemeilen verlangt. Ein Bogenminute Breite entspricht einer Seemeile auf der Breitenskala in dieser Kartenzone. Bei größeren Nord-Süd-Strecken kann die Breitenabhängigkeit der Längenmaßstäbe relevant werden; in SBF-Übungsausschnitten ist meist eine klare Breitenskala vorgegeben. Spiel im Zirkelgelenk verfälscht die Öffnung beim Umsetzen zur Skala — vor der Übung einstellen und leicht antippen, ob die Spitzen halten. Stumpfe Spitzen rutschen auf glattem Papier; das ist ein häufiger Grund für „immer einen halben Strich daneben“.

Häufige Bedienfehler

Gegenkurs statt Kurs. Distanz an der falschen Skala. Parallelverschiebung ohne Anlegedreieck — schräge Linien. Zirkel mit zu viel Spiel. Plotter-Rose falsch am Meridian ausgerichtet (Plotter-Nutzer). Bleistift zu hart — Linien gravieren und erschweren Korrekturen. Wann Fahrschule oder Profi? Wenn Nullpunkt-Methode unklar bleibt, wiederholt große Abweichungen auftreten oder Sie zwischen Plotter und Dreieck wechseln wollen, ohne Schulabstimmung. Besteck misst und zeichnet — Kursbeschickung und GPS bleiben separates Kapitel. Für erlaubte Hilfsmittel in der Prüfung: Navigationsbesteck SBF See. Für Kaufkriterien: Kaufberatung.

Übungsreihenfolge ohne Prüfungslösung

Starten Sie mit einer leeren Übungskarte oder einem Ausschnitt aus dem Kurs: markieren Sie zwei feste Punkte A und B, messen Sie den Kurs von A entlang einer gegebenen Linie, verschieben Sie die Kurslinie parallel durch B, messen Sie die Distanz A–B mit dem Zirkel an der Breitenskala. Wiederholen Sie dieselbe Aufgabe am nächsten Tag — wenn das Ergebnis mehr als eine Grad oder einen halben Strich abweicht, liegt meist Handhabung vor, nicht „Pech“. Trainieren Sie bewusst langsam: erst Kurs sauber, dann Parallelverschiebung, dann Distanz. Wer alles gleichzeitig jagt, verwechselt schneller Gegenkurs und Kurs. Plotter-Nutzer üben zusätzlich die Ausrichtung der Rose, bevor sie Kurse ablesen — ein Schritt, den Dreieck-Nutzer nicht kennen. An Bord unter leichtem Rollen hilft es, Karte und Besteck auf dem Tisch zu fixieren; an Land in der Prüfung reicht oft ein ruhiger Tisch und weicher Bleistift. Elektronik ersetzt diese Schritte nicht — GPS zeigt Position, nicht die papiergebundene Aufgabenlogik der Theorieprüfung.

Reicht Übung allein ohne neues Set?

Oft ja, wenn Skala lesbar und Zirkelspiel kontrollierbar ist. Neukauf lohnt bei stumpfen Spitzen, fehlendem Anlegedreieck oder Maß, das zur Karte nicht passt — nicht bei reinem Timing-Problem.

Wann Plotter statt Anlegedreieck?

Wenn Sie die Plotter-Methode beherrschen: Rose ausrichten, Kurs ablesen, weniger klassische Parallelverschiebung. Mischen ohne Training führt zu Fehlern — siehe SBF See.

Fehlerdiagnose anhand der Symptome

Abweichung immer ~180°: Gegenkurs statt Kurs — Aufgabenstellung lesen, nicht nur neu messen. Distanz systematisch zu groß/klein: Falsche Skala (Längengrad statt Breitengrad) oder Zirkelspiel — Skala und Gelenk prüfen. Kurs springt beim Verschieben: Anlegedreieck nicht fixiert oder Noppen rutschen — langsamer verschieben, Druck reduzieren. Plotter-Linien „sehen schief aus“: Rose nicht am Meridian ausgerichtet — Plotter-Grundübung wiederholen. Diese Diagnose ersetzt keine Fahrschul-Korrektur, spart aber Zeit beim Selbststudium. Wer nach zehn sauberen Wiederholungen weiter abweicht, sollte Nullpunkt und Maß des Sets mit dem Lehrmaterial vergleichen — manchmal liegt es am Werkzeug, nicht am Kopf. Für die erlaubten Hilfsmittel in der Prüfung und Packliste: SBF See. Set-Wahl: Kaufberatung und 27 cm vs. 33 cm.

Häufige Fragen

Wie lese ich den Kurs am Dreieck ab?
Hypotenuse oder Skalenkante an die Referenzlinie, Gradzahl am Nullpunkt ablesen — Methode wie in der Fahrschule.
Wozu das Anlegedreieck?
Parallelverschiebung ohne Winkeländerung; ohne zweites Dreieck driftet die Linie leicht.
Warum Breitenskala für Distanz?
Seemeilen sind über Breitenminuten definiert; die Breitenskala liefert die passende Längeneinheit auf Seekarten.
Was passiert bei Gegenkurs-Verwechslung?
180° falscher Kurs — Prüfungsaufgaben scheitern oft daran, nicht an fehlender Mathematik.
Wie halte ich die Zirkelöffnung?
Gelenk fest genug einstellen; Spitzen prüfen; nicht am Gelenk anheben beim Umsetzen.
Reicht ein Dreieck allein?
Für Parallelverschiebung praktisch nein; Plotter ersetzt die Kette nur mit anderer Technik.
Wann Plotter-Methode anders?
Rose am Meridian/Breitenkreis ausrichten, Kurs an der Nullmarke — Übung nötig, siehe SpFV.
Welcher Bleistift?
Weich (2B üblich), damit Linien dünn und radiert werden können.
