USB-Mikroskop zum Löten: Abstand, Licht und die Grenze des 2D-Bildes
Aktualisiert: Oktober 2026
Unter der Lupe soll die Lötstelle scharf sein, der Kolben passt – und trotzdem stoßen Sie mit dem Handgerät an die Platine oder sehen nur eine weiße Fläche statt Zinn. USB Mikroskop Löten scheitert selten an zu wenig Megapixel, häufiger an zu wenig Millimetern unter der Linse, an Spiegelung und an der Verzögerung zwischen Hand und Bild. Diese Seite ordnet, wann ein digitales USB-Gerät zum Prüfen und Dokumentieren reicht und wann ein Stereomikroskop ehrlicher ist. Münzvollansicht und Schulbiologie bleiben draußen – dafür [Münzen](/hub/computer-zubehoer/usb-mikroskop/sub/usb-mikroskop-muenzen) und die [Kaufberatung](/hub/computer-zubehoer/usb-mikroskop/sub/usb-mikroskop-kaufberatung). Modellwahl und Scores stehen in der [Hauptvergleichsseite](/hub/computer-zubehoer/usb-mikroskop); Erststart unter [Einrichten](/hub/computer-zubehoer/usb-mikroskop/sub/usb-mikroskop-einrichten).
Unter der Lupe soll die Lötstelle scharf sein, der Kolben passt – und trotzdem stoßen Sie mit dem Handgerät an die Platine oder sehen nur eine weiße Fläche statt Zinn.
Unter der Lupe soll die Lötstelle scharf sein, der Kolben passt – und trotzdem stoßen Sie mit dem Handgerät an die Platine oder sehen nur eine weiße Fläche statt Zinn. USB Mikroskop Löten scheitert selten an zu wenig Megapixel, häufiger an zu wenig Millimetern unter der Linse, an Spiegelung und an der Verzögerung zwischen Hand und Bild. Diese Seite ordnet, wann ein digitales USB-Gerät zum Prüfen und Dokumentieren reicht und wann ein Stereomikroskop ehrlicher ist. Münzvollansicht und Schulbiologie bleiben draußen – dafür Münzen und die Kaufberatung. Modellwahl und Scores stehen in der Hauptvergleichsseite; Erststart unter Einrichten.
Unsere Top-Empfehlungen
| Badge | Produkt | Anschluss | Arbeitsabstand | Beleuchtung | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Werkbank |  k. A. HDMI-Ständermikroskop 150× | HDMI und USB | bis 1000 mm laut Text | 56-LED-Ring | 7.9 | ∼ 189,99 € | Zum Angebot |

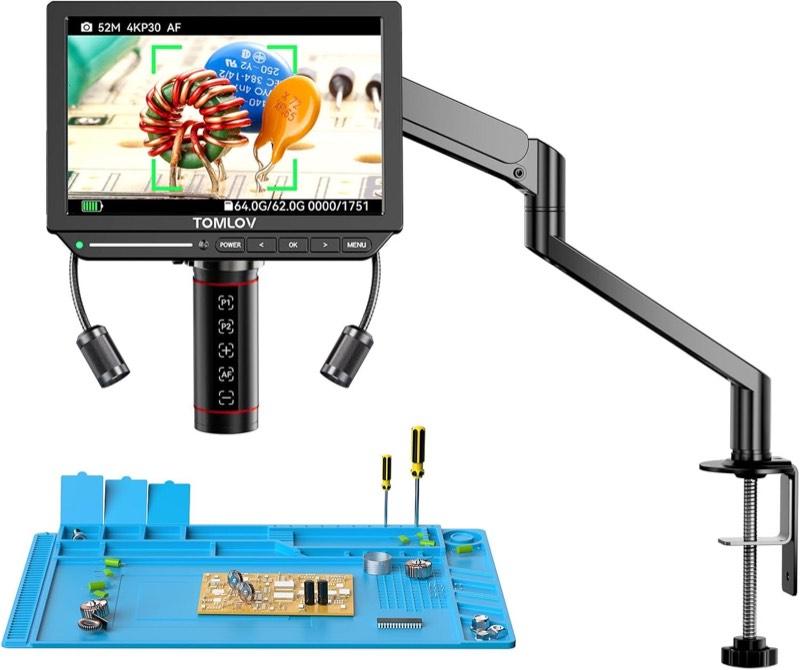

| Autofokus |  TOMLOV TOMLOV TM4K-AF Flex | HDMI und USB | Flexarm 360° | Zwei Schwanenhälse | 8.7 | ∼ 269,99 € | Zum Angebot |

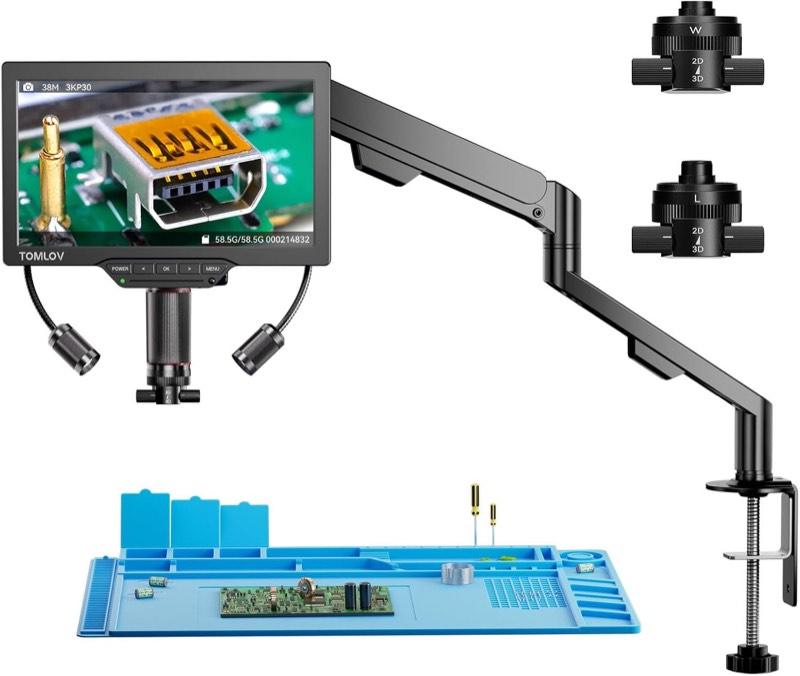

| Alternative |  TOMLOV TOMLOV TM3K-3D | HDMI und USB | Langstrecken-Objektiv | Flexarm-Setup | 8.5 | ∼ 197,99 € | Zum Angebot |
Inhalt
Platz unter der Optik
Wer zum ersten Mal unter der Kamera löten will, merkt oft: das Bild ist scharf, aber der Handballen stößt am Gehäuse. Das ist kein Qualitätsmangel des Sensors, sondern Geometrie. Deshalb trennen erfahrene Nutzer Inspizieren (USB-Kamera, Foto, kurzer Blick) und Arbeiten (Stereo, manchmal Lupe). Diese Seite beschreibt die USB-Grenze, nicht den kompletten ESD-Arbeitsplatz.
Arbeitsabstand ist der freie Raum zwischen Objektiv und Platine. Fachleitungen nennen für aktives Löten oft mindestens etwa 100 mm, damit Pinzette, Kolben und Hitze die Linse nicht treffen – eine Richtgröße aus Ratgebern, kein gemessener Wert jedes Hobbylistings. Kabel-Handmikroskope mit wenigen Zentimetern Fokusspanne eignen sich zum Ansehen von Pads und kalten Lötstellen, nicht zum Arbeiten unter der Kamera. Wer vor dem Kauf nur die x-Zahl liest, kauft oft näher ans Objekt – genau falsch für Löten. In der Matrix suchen Sie deshalb nach langem Abstand, Flexarm oder Langstrecken-Objektiv, nicht nach 1600-fach auf dem Karton.
Wenig Vergrößerung, großes Feld
Hohe digitale Stufen verkleinern das Gesichtsfeld. SMD-Kontrolle braucht oft moderate Vergrößerung und Übersicht, nicht maximale Zoom-Stufe. Erfahrungswerte aus Foren liegen eher bei kleiner optischer Stufe plus Abstand als bei 1000-fach-Werbung. Wenn das Bild nur einen einzelnen Pad zeigt, während Sie Brücken oder Stecker prüfen wollen, ist die Stufe zu hoch oder der Arm zu tief – nicht „das Mikroskop zu schwach“. Die Kaufberatung erklärt die Kartonzahl; hier gilt: runterstufen, Abstand prüfen, dann schärfer nachjustieren.
Glanz und Verzögerung
Ring-LEDs von oben machen Lötzinn spiegelnd. Dimmen, Licht schräg stellen oder Schwanenhals-Spotlights reduzieren die weiße Fläche – manche TOMLOV-Geräte in der Matrix werben genau damit. Polfilter kennen Sie aus der Fachoptik; Hobbyringe haben selten welche. Latenz: USB 2.0-Livebilder eignen sich laut Leitfaden eher für Dokumentation; HDMI zum Monitor wirkt für manche Nutzer flüssiger beim Nachführen. WLAN gilt in denselben Texten als unsicherste Leitung – Bild und Hand können auseinanderlaufen. Mikrocontroller-Foren berichten, dass USB-Kameras zum aktiven Löten stören, zum Fotografieren danach aber genügen. Das ist Erfahrung, kein Laborwert unserer Tabelle.
Was das USB-Gerät kann und wo es aufhört
Kann: kalte Platine inspizieren, Brücken und Flux-Rückstände dokumentieren, Fotos für Fehleranalyse. Stößt an: Feinlöten mit Tiefenwirkung – das USB-Bild ist 2D, ein Stereomikroskop liefert parallaxenbasierte Tiefe und oft mehr Abstand bei 10-fach statt 20-fach. ESD: Hobby-Kunststoffgehäuse sind nicht automatisch ableitend; nur wenn das Listing ESD ausweist, dürfen Sie es so behandeln. Flux nicht mit dem Finger von der Linse reiben; Abstand und Schutz halten Hitze fern. Wenn ESD-Schäden an teuren Baugruppen teurer sind als das Mikroskop, gehört die Entscheidung in den Fachhandel – nicht in eine Amazon-Zeile.
Praxis am Werktisch: Reihenfolge eines Prüfabschnitts
Legen Sie die Platine flach, fixieren Sie sie mit einem Schaumstoff- oder Kunststoffrahmen statt Metallklemmen nahe der Lötstelle – Reflex und Kurzschluss vermeiden. Stellen Sie die niedrigste Vergrößerung ein, bis der relevante Bereich im Feld liegt. Erst dann Fokus nachziehen und bei Bedarf eine Stufe höher gehen. Foto für Dokumentation: kurz warten, bis das Livebild nach dem Fokusweg stabil ist; bei USB 2.0 kann ein Frame hinterherhinken. Aktives Löten unter derselben Optik testen Sie einmal mit kaltem Kolben: wenn der Bildrand schon stört, wird es mit Hitze nicht besser.
Handaufnahmen von Lötstellen – Kamera nach dem Löten drüberhalten – funktionieren mit vielen Geräten besser als Live-Löten im Bild. Latenz und Hitze spielen dann keine Rolle. Für Serienfertigung oder Reparaturwerkstatt lohnt die ehrliche Frage, ob ein Fachgerät mit ausgewiesenem Abstand günstiger ist als drei Retouren.
Zwei Objektive – Weitwinkel und Langstrecke in manchen TOMLOV-Modellen der Hauptvergleichsseite – sparen Umstellen am Arm: Weitwinkel für Übersicht, Langstrecke für Abstand zur Platine. Das ersetzt kein Stereo, aber es ist ehrlicher als ein Handstick mit 1600-fach-Werbung. Nach der Session Staub und Flux-Spray nicht zur Linse blasen; Abdeckung aufsetzen, wenn das Gerät in der Werkstatt liegt.
Halten Sie Lötdampf möglichst seitlich vom Objektiv weg; ein kurzer Abstand zum Ring schützt die Linse besser als nachträgliches Polieren. Wenn Sie unsicher sind, ob Ihr konkretes Modell genug Abstand bietet, messen Sie einmal mit Lineal vom Objektiv bis zur Platine bei scharfem Bild – dieser Wert ist ehrlicher als jede x-Zahl auf dem Karton und passt in die Kaufberatung zurück, falls ein anderer Ständer oder ein längerer Arm nötig wird.
Häufige Fragen
Wie viel Platz muss unter der Linse sein?
Richtwert aus Fachtexten oft etwa 100 mm fürs Arbeiten; reines Hinsehen geht mit weniger – dann aber ohne Kolben unter der Kamera.
Reicht ein USB-Handgerät?
Zum Prüfen oft ja; zum Feinlöten unter der Optik selten, wegen Abstand und Latenz.
Warum ist die Lötstelle weiß?
Reflex vom Ringlicht – dimmen oder schräg leuchten.
Ist HDMI ruhiger als USB?
Viele Nutzer empfinden HDMI zum Monitor so; kein garantierter Wert pro ASIN.
Brauche ich 1000-fach für SMD?
Selten; Übersicht und moderate Stufe schlagen maximale Digitalzoom-Zahl.
Wann Stereomikroskop?
Wenn Tiefe beim Löten fehlt und Abstand nicht reicht – ehrliche Alternative, kein Upsell.
Ist Kunststoff ESD-sicher?
Nur mit ausgewiesener ESD-Eignung; sonst nicht so annehmen.
Rauch und Flux an der Linse?
Abstand wahren, nicht anfassen; Reinigung nur herstellerkonform.
Reicht Dokumentation für Fehleranalyse?
Ja – Foto nach dem Löten, nicht Live-Bild während des Lötens, ist der pragmatische USB-Weg.
Was, wenn die Platine zu groß für den Ständer ist?
Platine drehen, nur den relevanten Bereich unterlegen oder größeren Arm wählen – nicht die Zoom-Zahl erhöhen.
Kann ich mit Handgerät und Stativ löten?
Nur wenn der Abstand reicht und Sie das verzögerte Bild akzeptieren; die meisten Handsticks sind für diese Kombination zu nah an der Platine.
