Codeschloss anschließen: Relais durchschalten, Spannung nicht erfinden

Aktualisiert: August 2026

Wer ein Codeschloss anschließen will, sieht oft eine grüne LED und hört das Relais klicken – die Tür bleibt trotzdem zu. Das Gerät erzeugt keine Öffnerspannung, es schaltet nur einen Kontakt. Ein Codeschloss in diesem Vergleich ist ein elektronischer Codetaster, typisch 12 V, mit potentialfreiem Relais (COM, NO, oft NC). Erst Speisung und Aktor klären, dann verdrahten. Die Geräte stehen im [Codeschloss-Vergleich](/hub/einbruchschutz-fuer-tuer-fenster/codeschloss). Die Kaufreihenfolge Netzteil plus Öffner erklärt die Kaufberatung; hier geht es um die Leitung, nicht um die Bestenliste.

Wer ein Codeschloss anschließen will, sieht oft eine grüne LED und hört das Relais klicken – die Tür bleibt trotzdem zu. Das Gerät erzeugt keine Öffnerspannung, es schaltet nur einen Kontakt.

Unsere Top-Empfehlungen

Retekess Retekess T-AC03 Codeschloss RFID

Testsieger

Retekess Retekess T-AC03 Codeschloss RFID
8,6/10∼ 33,99 €
Zum Angebot
Gelikom Gelikom SK1 RFID/PIN 2 Relais

Alternative

Gelikom Gelikom SK1 RFID/PIN 2 Relais
8,1/10∼ 69,00 €
Zum Angebot

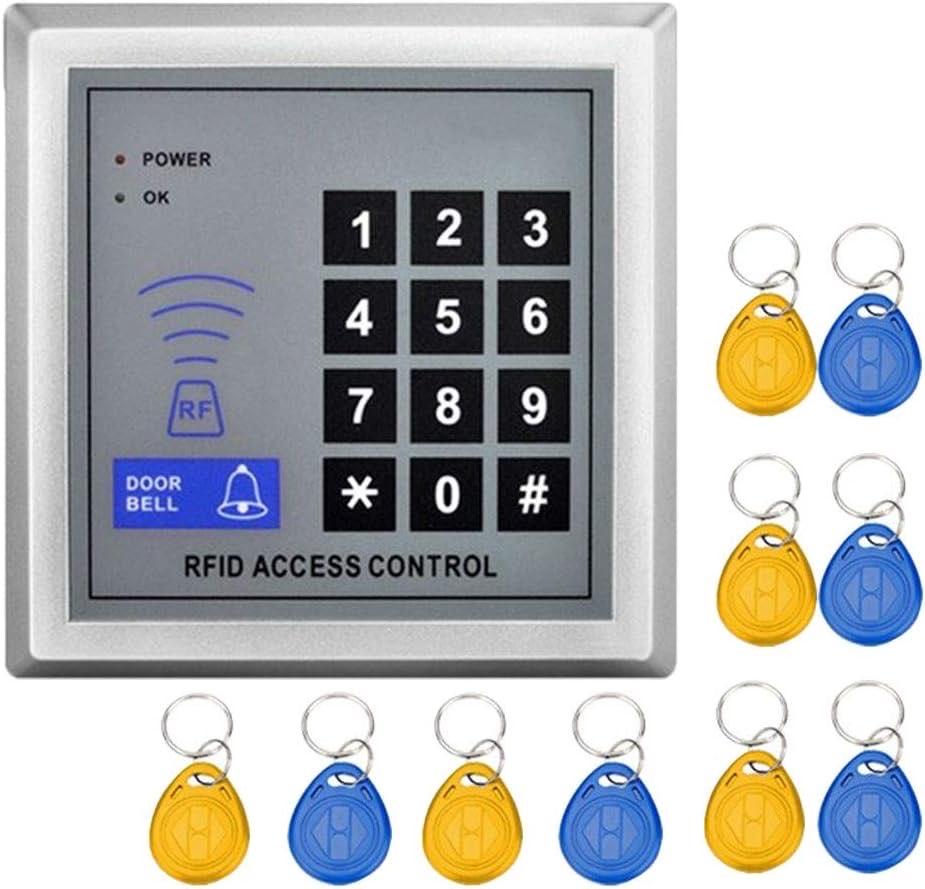

YAVIS YAVIS RFID-Codeschloss 500 User

Preis-Tipp

YAVIS YAVIS RFID-Codeschloss 500 User
6,5/10∼ 18,99 €
Zum Angebot
Inhalt
  1. 1.Versorgung, Last und potentialfreier Kontakt
  2. 2.Fail-Secure, Fail-Safe und COM/NO/NC
  3. 3.Freilaufdiode, Impulsdauer und erste Tests
  4. 4.Typische Fehler und wann der Elektriker kommt

Versorgung, Last und potentialfreier Kontakt

Potentialfrei heißt: Zwischen COM und NO liegt im Ruhezustand nichts. Sobald der Code stimmt, schließt das Relais. Die Spannung für den Türöffner kommt vom Netzteil und wird nur durchgeschaltet – das Codeschloss speist den Öffner nicht. Wer Plus und Minus nur an die Elektronik klemmt, hört das Relais und die Falle bleibt tot. Typische Kleinspannungsrelais reichen für einen handelsüblichen Türöffner, nicht für 230 V und nicht für den Tormotor. Den Antrieb speist du über den Impulseingang, parallel zum Wandtaster. 12 V DC ist Alltag; ein Klingeltrafo mit Wechselspannung nur, wenn das Datenblatt 12–24 V AC/DC erlaubt. COM/NO/NC zählen, nicht die Kabelfarbe. Netzteil und Öffner vor dem Kauf sortiert Codeschloss kaufen.

Fail-Secure, Fail-Safe und COM/NO/NC

Fail-Secure (Arbeitsstrom) ist üblich: ohne Spannung bleibt die Falle zu. COM führt die Öffner-Plusleitung, NO geht zum Öffner. Fail-Safe fällt stromlos auf – Fluchtlogik, selten am Hofzaun – und hängt an NC. Ein Fail-Secure-Öffner ist nicht für Dauerstrom ausgelegt. Am Impulseingang eines Torantriebs brauchst du den kurzen Schließer, nicht NC. NC dort zu legen lässt das Relais arbeiten, während der Antrieb invertierte Logik sieht. Original-Codetaster sitzen oft mit Auswertung innen; Standalone verlangt, dass du COM/NO selbst zuordnest. Relais außen bleibt sabotierbar. Flucht- und Feuerschutztüren folgen EN 179/1125 – kein Standard-Codetaster, auch nicht mit NC-Basteln.
Retekess Retekess T-AC03 Codeschloss RFID

Testsieger

Retekess Retekess T-AC03 Codeschloss RFID
8,6/10∼ 33,99 €
Zum Angebot

Freilaufdiode, Impulsdauer und erste Tests

Eine Freilaufdiode (typisch 1N4004) liegt parallel zur DC-Spule, nah am Öffner, Kathode zum Plus. Nur bei Gleichspannung; an Wechselspannung zerstört sie den Kreis. Interne Dioden im Öffner nicht verdoppeln. Am Garagentor reicht oft eine Sekunde Impuls wie der Wandtaster. Fünf bis 99 Sekunden aus dem Türöffner-Menü am Impulseingang halten den Antrieb falsch. Am Öffner nur so lange, bis die Falle frei ist. Vor dem Dauerbetrieb: Code, Relaisklick, Spannung am Öffner messen. Zwei Tore gehören in Codeschloss am Garagentor.

Typische Fehler und wann der Elektriker kommt

Klassiker: NC statt NO am Impulseingang, 12 V AC an einem DC-Gerät, Diode in Wechselspannung oder mit vertauschter Kathode, Default-Mastercode bei schon richtiger Hardware. Den Motor direkt am Relais zu speisen, überschreitet Last und Sinn des Impulseingangs. Drei Fehlversuche plus Putzschaden sind teurer als eine Fachstunde. Der Elektriker ist dran bei unklarer Bestandsleitung, Flucht oder Feuerschutz, EMA-Zwangsläufigkeit oder wenn der Schaltplan nicht zur Klemmleiste passt. Wenn Speisung, Öffnertyp, COM/NO und Diode sitzen und der Impuls kurz bleibt, ist der Anschluss fertig.

Häufige Fragen

Ist der Relaisausgang potentialfrei – speist das Codeschloss den Öffner?
Meist ja, der Kontakt ist potentialfrei. Die Spannung für den Türöffner kommt vom Netzteil und wird nur durchgeschaltet. COM und NO (oder NC) führen den Öffnerkreis, nicht die Elektronikspeisung allein.
Fail-Secure oder Fail-Safe – welcher Kontakt?
Fail-Secure (stromlos zu, üblich) hängt am Schließer NO. Fail-Safe (stromlos auf, Fluchtgedanke) am Öffner NC. Zusätzlich muss die Relais-Betriebsart im Menü zum Öffner passen, sonst droht Dauerlast auf einem Arbeitsstrom-Öffner.
Wohin kommt die Freilaufdiode?
Parallel zur DC-Spule, nahe am Öffner, Kathode zum Plus. Typ 1N4004 reicht in dieser Klasse. Bei Wechselspannung keine solche Diode setzen. Interne Dioden im Öffner nicht verdoppeln.
Welche Impuls- oder Öffnungszeit stelle ich ein?
Am Torantrieb kurz, oft um eine Sekunde, wie der Wandtaster. Am Türöffner nur so lange, bis die Falle frei ist. Lange Zeiten am Impulseingang sind ein häufiger Fehlgriff.
Warum summt der Öffner nicht, obwohl die LED grün ist?
Das Relais kann schließen, ohne dass der Öffnerkreis Strom führt: falscher Kontakt, fehlende Speisung, unterbrochene Minusleitung, Diode verkehrt. Spannung direkt an den Öffnerklemmen messen, nicht nur die LED glauben.
Wann muss ein Elektriker ran?
Bei unklarer Bestandsleitung, Flucht- oder Brandschutz, EMA-Zwangsläufigkeit, Mehrfamilien-Hauseingang oder wenn der Plan nicht zur Klemmleiste passt. 230 V am Relais ist kein Selbermacher-Job.
Darf ich den Tormotor am Relais hängen?
Nein. Der Motor bleibt an seinen Klemmen, das Codeschloss gibt nur den potentialfreien Impuls. Last und Steuerung sind getrennt.
