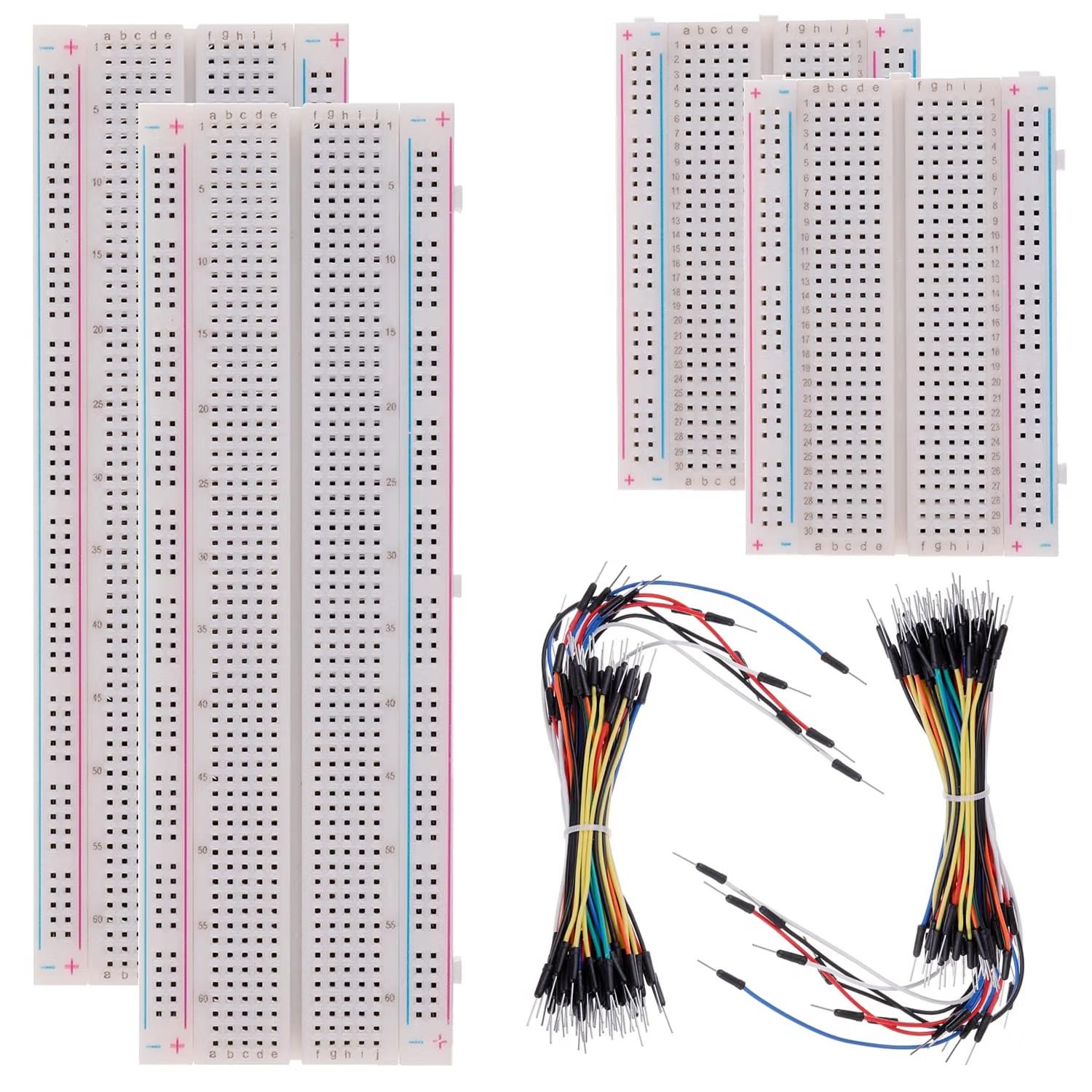

| Alternative |  BOJACK BOJACK Breadboard Kit 830/400 mit Jumpers | 4 | 830 / 400 | 330 g | 8.5 | ∼ 12,99 € | Zum Angebot |
Inhalt
So sind Stromschienen aufgebaut
An den Längsseiten sitzen typischerweise Plus- und Minus-Schienen (Rails). Im Innenfeld verbinden die Federreihen Spalten über die Mittelrinne hinweg nicht – genau deshalb liegen ICs über der Rinne. Die Farblegende (rot/blau) ist Orientierung, kein Messprotokoll: Messen Sie nach, wenn etwas nicht passt. Adafruit und ProtoSupplies beschreiben denselben Grundaufbau; Abweichungen gibt es bei Mini-Boards und Sonderformaten.
Beispiel: Sie speisen oben links 5 V ein und erwarten unten rechts dieselbe Schiene. Bei durchgehenden Rails stimmt das; bei Split-Rails endet die Verbindung in der Mitte. Optisch wirkt der Streifen oft durchgängig – elektrisch nicht. Wer das nicht weiß, „repariert“ Jumpers und Sketche, obwohl nur eine Brücke fehlt.
Selbstklebende Boards und koppelbare Sets ändern nichts an der inneren Verschaltung; sie ändern nur Montage. Power-Module stecken meist auf eine Board-Stirnseite und speisen die angrenzenden Rails – klarer Vorteil, wenn die Schienen wirklich verbunden sind, die Sie nutzen wollen.
Split-Rails finden und bridgen
Split-Rails sind der häufigste Geisterfehler. Prüfen Sie mit Multimeter oder einer Test-LED mit Vorwiderstand, ob beide Hälften einer Farbe verbunden sind. Fehlt die Verbindung, setzen Sie kurze Jumper als Brücken über die Trennstelle – oder speisen bewusst beide Hälften. Tutorials und Hersteller-FAQs beschreiben genau diesen Schritt; er gehört vor jeden Modul-Kauf-Zweifel.
Verwechseln Sie Split-Brücken nicht mit den Jumpers am MB102-Modul, die 3,3 V oder 5 V auf die Schienen legen. Das eine verbindet Board-Hälften, das andere wählt die Modulspannung. Beide falsch gesetzt erklären „tot“ und „falsche Spannung“ gleichzeitig.
Wenn Reviews zu Kits „Netzteil/Anzeige ungenau“ erwähnen, ist das ein anderes Thema als Split: Dann liefert das Modul, aber die Anzeige oder Lastregulation enttäuscht. Trennen Sie die Diagnose: erst Kontinuität der Rails, dann Modulausgang messen, dann Last.
MCU speist versus Power-Modul
Muster A: Arduino hängt per USB, 5 V und GND gehen auf die Rails, kleine Lasten (LEDs, Taster, viele Sensoren) werden mitversorgt. Muster B: Ein Breadboard-Modul der MB102-Klasse hängt an DC-Buchse oder USB und legt 3,3 V / 5 V auf die Schienen; die MCU kann logisch mitarbeiten, sollte aber nicht unklar parallel speisen. Doppelversorgung (USB-Arduino und Modul auf derselben Schiene ohne Konzept) ist ein klassischer Fehler.
Typische MB102-Angaben aus Händler-/Datenblatt-Kontext: Eingang oft grob 6,5–12 V an der Buchse, Ausgänge 3,3 V und 5 V, Strombudgets im Bereich unter ~700 mA als Richtwert – Klone variieren. Das ist keine Freigabe für Motoren und Heizlasten. Wärme am Regler ist ein Warnsignal, Last zu reduzieren oder extern zu speisen.
Messen statt raten
Ein günstiges Multimeter beendet die Hälfte der Breadboard-Mythen. Messen Sie zwischen vermuteter Plus- und Minus-Schiene, dann zwischen beiden Hälften derselben Farbe. Spannung da, aber Bauteil tot? Dann ist der Signalweg oder der Kontakt lose. Keine Spannung auf der zweiten Hälfte? Split oder fehlende Brücke. Spannung weit unter 5 V unter Last? Budget oder Leitungswiderstand – nicht „Arduino kaputt“.
Farbcodes auf dem Board sind Hinweise, keine Eichung. Manche Billigboards drucken Legenden verwaschen oder asymmetrisch; Reviews zu einzelnen 830er-Sets nennen genau das. Verlassen Sie sich auf Messung, wenn die Optik und das Verhalten auseinanderlaufen. Dasselbe gilt für Modul-LEDs: Eine leuchtende Kontrolldiode sagt, dass das Modul Strom bekommt – nicht, dass Ihre Split-Hälfte versorgt ist.
Typische Lastszenarien
Kleine Digitalschaltung: MCU-USB, Rails mit 5 V/GND, LEDs mit Vorwiderstand – Modul optional. Sensorik mit 3,3 V: eigene Schiene oder Modulausgang, Pegel zum 5-V-Arduino klären. Servo oder stärkerer Aktor: externe Versorgung, Massen verbinden, Signal getrennt – nicht alles aus der Uno-USB-Buchse ziehen. Jedes Szenario ändert, ob Split-Brücken und Modul-Jumper überhaupt relevant sind.
Wer Kits mit Power-Modul kauft (Display: Miuzei u. a.), sollte die beigelegte Kurzanleitung ernst nehmen und trotzdem messen. Beigelegte USB-Kabel speisen oft nur das Modul, nicht automatisch jede Board-Hälfte. Nach dem ersten Aufbau fünf Minuten investieren: beide Schienen, beide Spannungen, eine Testlast. Das verhindert den Nachmittag, in dem „der Sketch kaputt ist“, obwohl nur die blaue Schiene rechts offen war.
Grenzen, Wärme, was tabu ist
Breadboard-Federn und enge Schienen sind nicht für hohe Ströme und hohe Frequenzen gemacht; BusBoard-FAQs warnen vor Überlast und HF-Grenzen. Motoren, starke LEDs und alles mit Netzspannung (230 V) gehören nicht aufs Steckbrett. Keine Experimente mit Netzteilen, die nicht ausdrücklich Niederspannungs-Laborgeräte sind.
Wenn Regler heiß werden, Last senken, Kühlung prüfen, Versorgung trennen. Litze ohne Stift und verbogene Pins erzeugen Übergangswiderstände, die wie „zu wenig Strom“ wirken. Dicke Pins leiern Kontakte aus – dann wackelt die Versorgung mechanisch, nicht elektrisch am Netzteil.
Kaufseitig: Modul erst, wenn Rails klar sind; bei Unsicherheit MCU-USB für Kleinstlasten. Kriterien gesammelt unter Breadboard Kaufberatung. Zurück zur Übersicht: Breadboard Vergleich.
Häufige Fragen
Warum ist eine Hälfte tot?
Wahrscheinlich Split-Rails ohne Brücke oder Speisung nur einer Seite. Zuerst Kontinuität prüfen, nicht das Modul tauschen.
Was kann ein MB102-Modul?
Typisch 3,3 V und 5 V bei begrenztem Strom (Richtwert unter ~700 mA, klonabhängig). Für kleine Digitalschaltungen, nicht für starke Aktoren.
Arduino-USB und Modul gleichzeitig?
Nur mit klarem Konzept. Unkontrollierte Doppelversorgung auf derselben Schiene vermeiden.
Wie viel Strom ist sicher?
Bleiben Sie im Modul- und MCU-Budget; bei Wärme und Spannungsabfall Last reduzieren oder extern speisen. Breadboards sind keine Hochstromverteiler.
3,3 V und 5 V gleichzeitig?
Ja, auf getrennten Schienen/Hälften mit klarem Plan – nicht beide Spannungen kurzschließen.
Was darf nie aufs Board?
Netzspannung und hohe Leistungen. Nur Labor-/USB-/DC-Niedervolt im vorgesehenen Rahmen.
Wann externes Labornetzteil?
Bei einstellbaren Spannungen, mehr Stromreserve und Werkbank-Dauerbetrieb – im Sortiment als Kombi (z. B. YIHUA) erkennbar, nicht als Schultüten-Ersatz.
