Hutschiene im Verteilerschrank: Raster vor dem Karton

Aktualisiert: August 2026

Eine Hutschiene im Verteilerschrank nachzurüsten heißt zuerst: lichte Weite, Domraster und Schutzklasse des Gehäuses, dann erst Amazon. Hager-Zubehör nennt Stahlschienen um 248 bis 250 mm; ein 300-mm-Kurzset ist für dieses Feld oft zu lang, ein 250-mm-Listing kommt in Reviews oft als 245 mm an. Die Sets stehen im [Hutschiene-Vergleich](/hub/elektrotechnik/hutschiene). Die Unterverteilung am Hausnetz bleibt Facharbeit – diese Seite sortiert Passmaß und die SK-II-Falle, nicht den Umbau unter Spannung. Alte Kästen ohne Schiene und Systemfelder sehen von außen ähnlich aus, intern aber nicht.

Eine Hutschiene im Verteilerschrank nachzurüsten heißt zuerst: lichte Weite, Domraster und Schutzklasse des Gehäuses, dann erst Amazon. Hager-Zubehör nennt Stahlschienen um 248 bis 250 mm; ein 300-mm-Kurzset ist für dies…

Unsere Top-Empfehlungen

Taiss Taiss 3× 250 mm Aluminium

Alternative

Taiss Taiss 3× 250 mm Aluminium

5,8/10∼ 7,99 €
4,4(261)
Zum Angebot
Greluma Greluma 3× 300 mm Aluminium 1,2 mm

Testsieger

Greluma Greluma 3× 300 mm Aluminium 1,2 mm

8,4/10∼ 7,19 €
4,7(1.067)
Zum Angebot

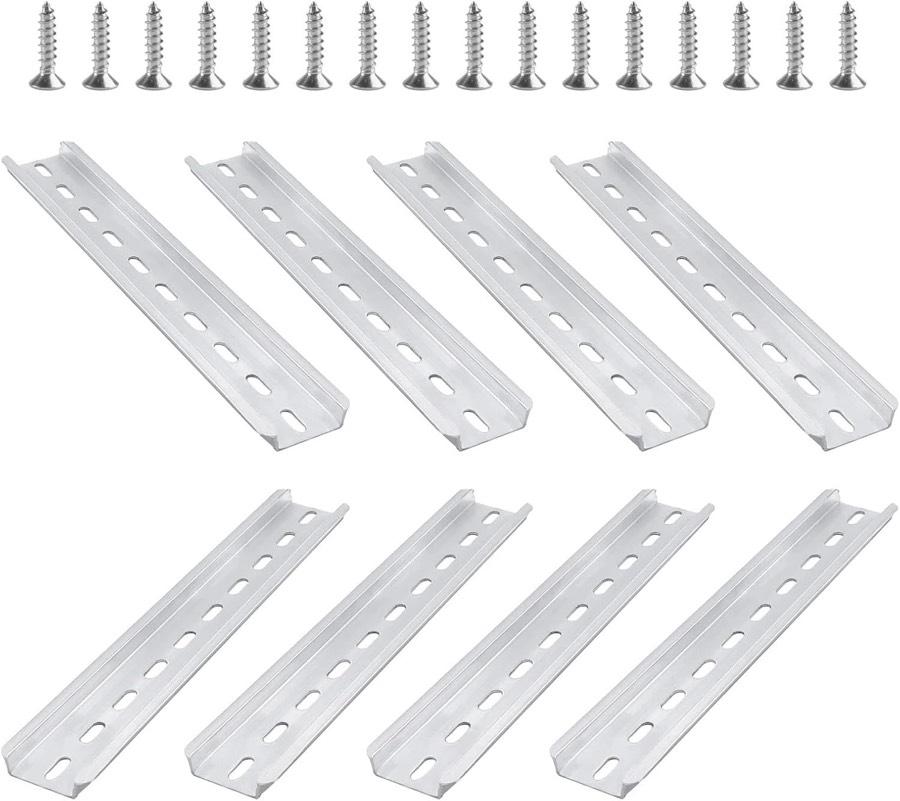

QiXinGYL QiXinGYL 8× 200 mm Aluminium

Preis-Tipp

QiXinGYL QiXinGYL 8× 200 mm Aluminium

7,2/10∼ 6,49 €
4,6(112)
Zum Angebot
Inhalt
  1. 1.Messen statt Nennlänge: Anschläge, Dome, Blende
  2. 2.245, 248, 250 mm und das Domraster
  3. 3.Schutzklasse II: PE nicht ungeplant auf die Schiene
  4. 4.Gehäuse-Original oder Amazon-Kurzset
  5. 5.Fazit: Systemmaß schlägt Listing-Titel

Messen statt Nennlänge: Anschläge, Dome, Blende

Öffne die Abdeckung und miss zwischen den seitlichen Anschlägen bzw. den Befestigungsdomen, nicht die Außenbreite des Kastens. Ein 300-mm-Wandgehäuse braucht oft eine kürzere Schiene – Fachhandelszuschnitte für 300 mm Schrankbreite liegen um 250 mm, damit Blende und Luft bleiben. Ein Millimeter Überlänge klemmt; Unterlänge lässt Automaten überstehen. Zähle Teilungseinheiten: 18 mm pro Modul nach DIN 43880. Eine volle Reihe in einem kleinen Feldverteiler ist schnell 12 Module; die Schiene muss Enden und Endhalter noch tragen. 100- und 150-mm-Stücke sind Relaisinseln. Filter vor dem Bestellen: Hutschiene kaufen.

245, 248, 250 mm und das Domraster

Amazon-250-mm (Taiss) erlaubt im Listing Unterlänge; Stimmen nennen 24,5 cm, ungleichen Zuschnitt und Langlöcher, die Hager- oder Striebel-Raster nicht treffen. Genau deshalb ist 250 mm Nennmaß die gefährlichste Kaufzeile für UV-Nachrüstung: Sie klingt nach Original, liefert Aftermarket-Toleranz. Hager U842B liegt bei 248 mm Stahl – das ist Systemmaß, nicht Zufall. Langlöcher helfen beim Versatz, ersetzen aber kein Raster. Probeweise anhalten: Treffen mindestens zwei Dome ohne Aufweiten der Isolierstoffrippe? Sonst Originalschiene oder Isolier-/Tiefenverstell-Zubehör des Gehäuseherstellers, nicht bohren auf Verdacht. 300-mm-Sets gehören in DIY-Kästen mit passender Weite. Stahl 0,8 mm à 200 mm ist zu kurz für Standard-UV-Breite.
Taiss Taiss 3× 250 mm Aluminium

Alternative

Taiss Taiss 3× 250 mm Aluminium

5,8/10∼ 7,99 €
4,4(261)
Zum Angebot

Schutzklasse II: PE nicht ungeplant auf die Schiene

Viele Kunststoff-Kleinverteiler sind Schutzklasse II. Leitfähige Teile innerhalb der isolierenden Umhüllung dürfen nicht ungeplant am PE hängen; sonst hebst du die Schutzisolierung auf. Soll die Hutprofilschiene PE-Reihenklemmen tragen, muss sie gegen Traggerüst isoliert sitzen und als PE gekennzeichnet sein – Isolierstücke des Herstellers, nicht ein nacktes Amazon-Stück gegen den Metallrahmen. Stahl darf PE, nicht PEN. DIN EN 60715 macht die Schiene nicht zur Erdungsschiene. Wer PE-Klemmen auf die Gerätetragschiene setzt und dieselbe Schiene am Metallrahmen verschraubt, verbindet oft genau das, was die Schutzisolierung trennen soll.

Gehäuse-Original oder Amazon-Kurzset

Kaufe das Gehäuse-Original, wenn du in einem Hager-, Striebel- oder vergleichbaren System bleibst, Isolierung oder Tiefenverstellung brauchst und die Abnahme zählt. Kaufe ein Amazon-Kurzset, wenn du ein spannungsfreies Kleingehäuse oder eine alte UV ohne Systemschiene millimetrierst – und die Löcher wirklich treffen. Ein gebrauchter Kleinverteiler ohne Typenschild ist der schlechteste Fall: Dann fehlt die Schutzklasse, und jede Annahme über PE ist geraten. Zählerplatz, PEN und Bestückung unter Last bleiben beim Errichter. Clip, Schrauben und Endhalter stehen unter Hutschiene Montage; hier zählt nur, ob Länge und Isolierung zum Schrank passen.

Fazit: Systemmaß schlägt Listing-Titel

Wenn das Feld 248 bis 250 mm misst, ist Hager-Original die rationale Wahl; Taiss-250 nur mit Messschieber und Rasterprobe. 300 mm Alu in ein 250-mm-Feld zwängen geht schief. 200 mm trifft Kleingehäuse, nicht die UV-Vollbreite. SK II: Schiene als Geräteträger, PE nur isoliert und geplant.

Häufige Fragen

Welche Länge brauche ich für eine 250-mm-Unterverteilung?
Das Systemmaß, nicht den Amazon-Titel. Hager-Ersatz liegt um 248 bis 250 mm. Taiss-250-mm-Listings sind oft kürzer und rasterfremd. Nachmessen im Gehäuse.
Passen Amazon-Langlöcher auf Hager-Dome?
Nicht zuverlässig. Reviews zu Taiss und Greluma beschreiben verfehlte Raster. Probeweise anhalten oder Originalschiene.
Darf ich die nachgerüstete Schiene als PE nutzen?
Nur wenn das zum Schutzkonzept passt: in SK II isoliert und gekennzeichnet, Querschnitt und Werkstoff zulässig. Ein loses Alu-Kurzstück ans PE klemmen ist der häufige Fehler.
200, 250 oder 300 mm?
200 mm Kleingehäuse, 250 mm typisches UV-Feld (Original bevorzugen), 300 mm DIY-Kästen mit entsprechender Weite. 300 mm in ein 250-mm-Feld zwängen geht schief.
Originalschiene oder Amazon-Set?
Original bei Systemgehäusen, Isolierung, Abnahme. Amazon bei Passmaß-DIY nach dem Millimeter. Meterware Fachhandel bei mehreren Reihen.
Gelten im Wohnmobil dieselben Regeln?
Passmaß und Endhalter ja, SK-II-PE-Logik im Kunststoffkasten ja. Zusätzlich Vibration und oft Alu wegen Gewicht. Netzseitige UV im Haus ist strenger und fachkraftpflichtig.
Wann muss ein Elektriker die Nachrüstung machen?
Sobald die UV am öffentlichen Netz hängt, FI/LS betroffen sind, der Zählerplatz nah ist oder die Schutzklasse unklar ist. Laiengrenze und NAV stehen im Ratgeber Elektroinstallation und NAV.
