Am Fahrzeug reicht ein Multimeter oft nicht: Tastverhältnis eines Lüfter-PWM, Form eines Sensorsignals oder Welligkeit der Versorgung werden erst als Kurve verständlich. Genau dafür kaufen Schrauber Mini-Oszilloskope – nicht als Ersatz für Werkstatt-ScopeMeter an Zündung und Hochvolt. Dieser Leitfaden zeigt, welche Signale ein Handheld sinnvoll macht. Modellüberblick im [Mini-Oszilloskop-Vergleich](/hub/elektrotechnik/mini-oszilloskop). Wer nur Amp-Gain einstellen will, ist auf der Audio-Seite besser bedient.

Am Fahrzeug reicht ein Multimeter oft nicht: Tastverhältnis eines Lüfter-PWM, Form eines Sensorsignals oder Welligkeit der Versorgung werden erst als Kurve verständlich. Genau dafür kaufen Schrauber Mini-Oszilloskope – n…

Unsere Top-Empfehlungen

HANMATEK HANMATEK HO52 50 MHz, 2 Kanäle, DMM

Testsieger

HANMATEK HANMATEK HO52 50 MHz, 2 Kanäle, DMM

8,2/10∼ 148,99 €
4,4(598)
Zum Angebot
XEAST XEAST XE-703S 50 MHz, 3-in-1

Alternative

XEAST XEAST XE-703S 50 MHz, 3-in-1

8,0/10∼ 109,99 €
4,5(74)
Zum Angebot
HANMATEK HANMATEK HO11 10 MHz Pocket

Preis-Tipp

HANMATEK HANMATEK HO11 10 MHz Pocket

7,6/10∼ 27,99 €
4,1(199)
Zum Angebot
Inhalt
  1. 1.Welche Fahrzeugsignale ein Mini wirklich hilft
  2. 2.Bandbreite, Kanäle und Ablesbarkeit im Motorraum
  3. 3.Welche Geräte aus dem Vergleich zum Auto passen
  4. 4.Safety: 12 V ist nicht gleich harmlos
  5. 5.Fazit: visuelles Multimeter-Upgrade, kein ScopeMeter

Welche Fahrzeugsignale ein Mini wirklich hilft

Im 12- oder 24-V-Bordnetz sind viele diagnostisch interessante Vorgänge relativ langsam: Stellglied-PWM, manche Sensorausgänge, grobe Versorgungswelligkeit. Hier macht ein Taschen-Oszi sichtbar, ob ein Signal taktet, welches Duty vorliegt und ob die Form plausibel aussieht. Ein Mini beantwortet „lebt der Aktor-Ansteuer?“ zuverlässiger als ein reines Voltmeter – mehr nicht zu versprechen. Was Minis nicht ersetzen: zertifizierte Diagnose an Zündspulen-Hochspannung, Hybrid- und EV-Hochvolt und komplexe Busphysik mit Protokoll-Decode. Wer CAN-Frames dekodieren will, braucht andere Werkzeuge. Kriterien vor der Modellwahl stehen in der Kaufberatung Mini-Oszilloskop.

Bandbreite, Kanäle und Ablesbarkeit im Motorraum

Für viele PWM- und Sensorjobs reichen 200 kHz bis 10 MHz. Wer schärfere Flanken oder schnellere Digitale sieht, profitiert von 50-MHz-Handhelds. Zwei Kanäle helfen, wenn Ansteuer und Rückmeldung gleichzeitig liegen sollen; ein Kanal reicht für Form und Duty eines Signals. Tageslicht-Ablesbarkeit und stabile Trigger zählen im Motorraum oft mehr als Maximal-Megahertz. Ein Gerät, das in der prallen Sonne nicht lesbar ist, hilft am Parkplatz nichts – unabhängig von der Spec-Tabelle. Masseclip bewusst setzen: lackierte Karosserie und falsche Massepunkte erzeugen Schleifen. AUTO starten, dann Zeitbasis so wählen, dass mehrere Perioden sichtbar sind. Wenn die Spur springt, zuerst Masse und Clip prüfen, bevor du Firmware verdächtigst. Notiere vor dem Messen, welches Steuergerät oder welcher Aktor betroffen ist und ob Sicherungen gezogen werden müssen.
HANMATEK HANMATEK HO52 50 MHz, 2 Kanäle, DMM

Testsieger

HANMATEK HANMATEK HO52 50 MHz, 2 Kanäle, DMM

8,2/10∼ 148,99 €
4,4(598)
Zum Angebot

Welche Geräte aus dem Vergleich zum Auto passen

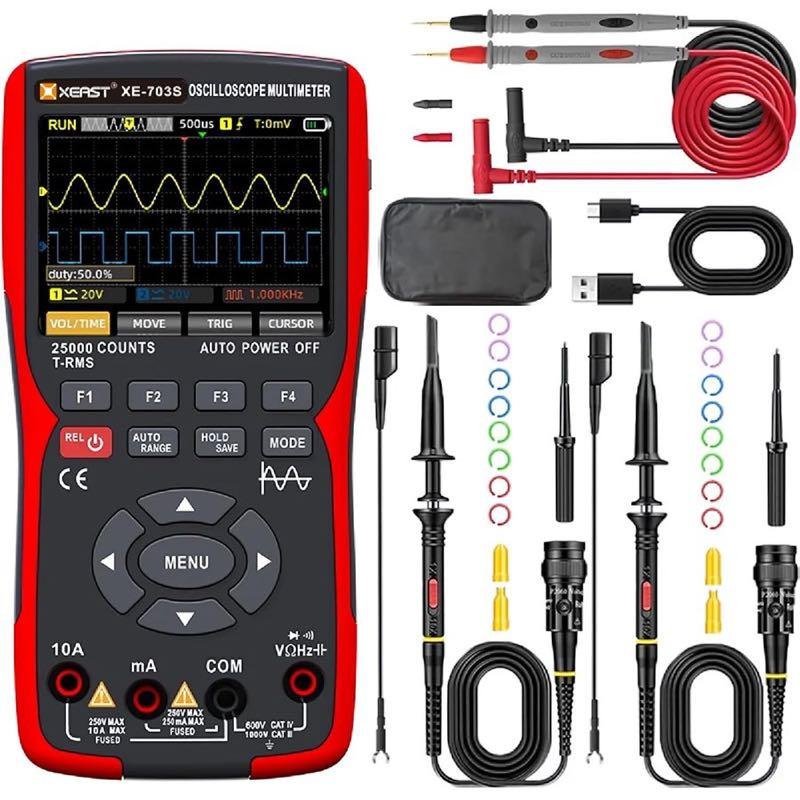

Für mobiles Allround mit Zahlen und Form ist das HO52 die belastbarste Wahl: zwei Kanäle, Multimeter, USB-C, große Review-Basis. Als 3-in-1-Alternative liegt das XE-703S nah – Details unter Oszilloskop-Multimeter-Kombi. Wer nur gelegentlich PWM sieht, kann ein 10-MHz-Pocket wie das HO11 nutzen; reine 200-kHz-Minis nur bei klaren NF-Signalen. Am Auto merkst du schnell, ob du zwischendurch Spannungen und Durchgang brauchst: Dann spart die Kombi den zweiten Griff. Wer schon ein gutes Multimeter besitzt und nur Formfragen klärt, bleibt mit dem Pocket oft schneller.

Safety: 12 V ist nicht gleich harmlos

Niedrige Nennspannung bedeutet nicht alles erlaubt. Load-Dump, Induktivitäten und Zündung erzeugen Spitzen; EV-Hochvolt und Airbags sind tabu für Laien-Minis. Fehlt eine CAT-Angabe, bleibst du bei netzfernen, niedervoltigen Messpunkten. Akkubetrieb hilft gegen Erdschleifen zum Werkstattnetz, ersetzt aber keine Isolation und gilt nicht blind beim USB-Laden am Laptop. Wenn du unsicher bist, ob ein Messpunkt gefährlich ist: nicht messen. Primärseitige Netzteile im Fahrzeugzubehör und Arbeiten an der Einspeisung gehören nicht auf diese Seite.

Fazit: visuelles Multimeter-Upgrade, kein ScopeMeter

Ein Mini-Oszi aus dem Amazon-Segment ist das visuelle Upgrade für den privaten Schrauber mit klar begrenztem Auftrag. Werkstätten mit isolierten Kanälen und herstellerspezifischen Adaptern lösen andere Probleme: intermittierende Busfehler, dokumentierte Abnahmen. Ablauf skizzenhaft: sicherer Zustand, Masse am Batterie-Minus oder geeignetem Bezug, Signalader mit Clip, AUTO, zwei bis fünf Perioden, Duty und Frequenz ablesen. Zwei Kanäle: Kanal A Ansteuer, Kanal B Rückmeldung, gemeinsame Masse. Screenshot, Drehzahl und Last notieren – das Gerät ersetzt kein Diagnoseprotokoll. Nach dem Einsatz Clips reinigen; Hardcase ist keine Spielerei.

Häufige Fragen

Reicht 200 kHz am Auto?
Für viele langsame PWM- und Sensorformen ja. Für schnellere Digitale und scharfe Flanken eher 10–50 MHz planen.
Kann ich Zündung mit dem Mini messen?
Mit typischen Amazon-Minis ohne geeignete Tastköpfe und Ausbildung: nein. Das gilt auch für nur kurz mal gucken.
Ist Floating am Fahrzeug wichtig?
Akkubetrieb ohne Host-Erde erleichtert manche Messungen. USB am PC kann den Vorteil aufheben. Floating ersetzt keine CAT-Bemessung.
Single-Trigger bei sporadischen Impulsen?
Versuchen ja – und einplanen, dass Billig-Firmware hier hakelig sein kann. Fehlt das Signal trotz korrekter Anschlüsse, zuerst Versorgung und Masse prüfen.
Hardcase im Kofferraum – Spielerei?
Nein. Feuchtigkeit, Hitze und Vibration belasten Billig-Elektronik. Akku nicht dauerhaft bei Hitze im Auto lagern.
Welches Gerät zuerst für KFZ?
HO52 für belastbaren Allround mit DMM; HO11 für günstigen 10-MHz-Einstieg ohne Zahlen im selben Gehäuse. Danach die Einschätzung auf der Main lesen.
