Passiver vs. aktiver Phasenkoppler: drei Technikklassen

Aktualisiert: August 2026

Passiver vs. aktiver Phasenkoppler wird im Handel unscharf verkauft. Gemeint ist meist die Kondensatorbrücke gegen einen Signalkoppler mit Übertrager oder gegen Hutschienen-Powerline mit Ethernet-Einspeisung. Dieser Vergleich trennt die drei Klassen und sagt, wann welche lohnt – ohne Marketingnebel. Produktkarten und Preise stehen im [Phasenkoppler-Vergleich](/hub/elektrotechnik/phasenkoppler). Die Wörter „aktiv“ und „passiv“ allein reichen nicht; entscheidend sind galvanische Trennung, Ökosystem und ob du überhaupt einspeisen willst. Wenn zwei Optionen gleich wirken, nimm die einfachere Klasse und investiere den Rest in Fachkraft statt in Spec-Maximalismus.

Passiver vs. aktiver Phasenkoppler wird im Handel unscharf verkauft. Gemeint ist meist die Kondensatorbrücke gegen einen Signalkoppler mit Übertrager oder gegen Hutschienen-Powerline mit Ethernet-Einspeisung. Dieser Verg…

Unsere Top-Empfehlungen

AllNet AllNet ALL1688PC

Testsieger

AllNet AllNet ALL1688PC

8,2/10∼ 33,69 €
4,1(436)
Zum Angebot

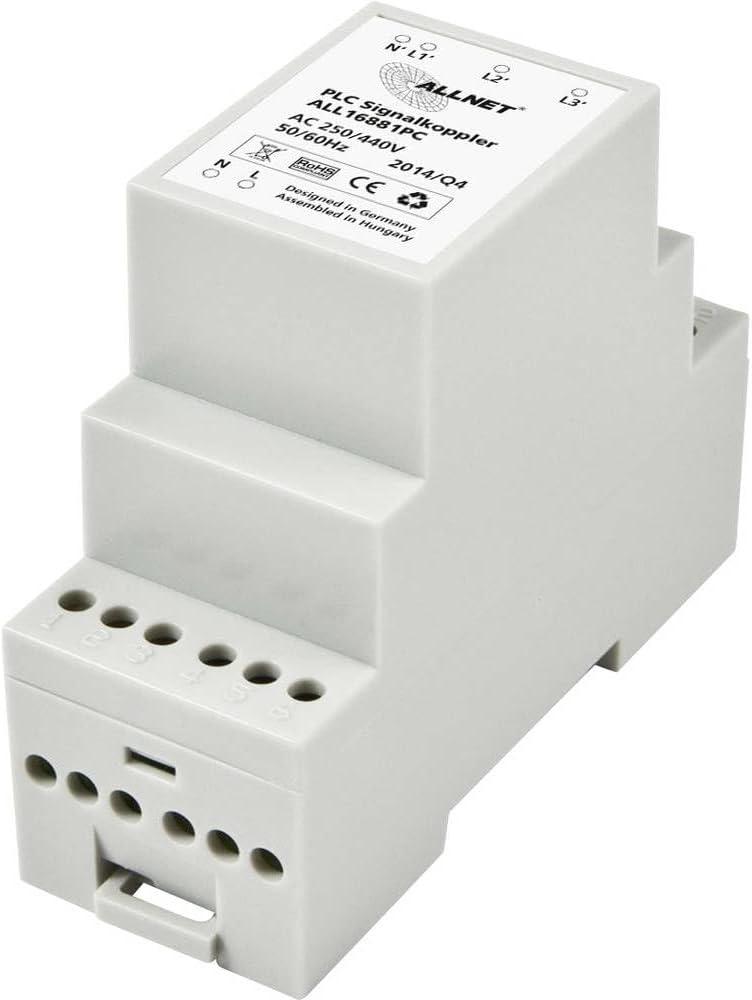

AllNet AllNet ALL16881PC

Alternative

AllNet AllNet ALL16881PC

6,8/10∼ 125,16 €
4,1(19)
Zum Angebot
devolo devolo Magic 2 LAN DINrail (8550)

Premium

devolo devolo Magic 2 LAN DINrail (8550)

7,6/10∼ 188,90 €
4,2(289)
Zum Angebot
Inhalt
  1. 1.Was passiv und aktiv technisch bedeuten
  2. 2.Passiv kapazitiv: Default fürs Einfamilienhaus
  3. 3.Induktiv über FI-Grenzen, DINrail nur mit Magic
  4. 4.Fazit: einfachste Klasse, die das Problem trifft

Was passiv und aktiv technisch bedeuten

Ein passiver kapazitiver Phasenkoppler verbindet Außenleiter über Kondensatoren: Hochfrequenz für Powerline passiert, 50-Hertz-Netzspannung bleibt hochohmig. Es gibt keine Verstärkung im Sinne eines Verstärkers und typischerweise keine galvanische Trennung für FI-Überbrückung. Ein induktiver Signalkoppler koppelt über HF-Übertrager und kann laut Hersteller galvanisch getrennte Pfade nutzen – etwa Signale über FI-Grenzen, mit anschließender Pflicht, die RCD-Funktion zu prüfen. Ein DINrail-Powerline-Adapter ist ein aktiver Netzknoten: Er speist Ethernet ein und koppelt Phasen im eigenen Ökosystem. Das ist mehr als eine Brücke, teurer und markengebunden. Wenn Shops „aktiv“ schreiben, prüfen, ob Übertrager, Trennung oder echte Einspeisung gemeint ist. Drei Marketing-Synonyme ohne Datenblatt sind kein Kaufkriterium.

Passiv kapazitiv: Default fürs Einfamilienhaus

Für das Muster „Adapter auf unterschiedlicher Phase“ reicht Passiv meist. Vorteile: niedriger Preis, klare Rolle, breite Kompatibilität im unterstützten Band, viele Praxiserfahrungen. Nachteile: keine galvanische Trennung für anspruchsvolle Mehrkreis-Kopplung; Einbauort und FI-Topologie begrenzen den Nutzen; Speed kann enttäuschen, wenn die Phasen gar nicht das Kernproblem waren. LX bei AllNet erlaubt Querkopplung zu weiteren Kreisen laut Hersteller, ersetzt aber nicht automatisch den induktiven Signalkoppler. Unbenutzte Phasen nicht sinnlos mitkoppeln – das verdünnt Signal. Entscheidungsfilter vor dem Typenkauf: Phasenkoppler kaufen. Speed-Zuwachs kann ausbleiben, wenn das Problem Filterleisten oder Störer waren; dann ist die Klasse richtig und der Use-Case falsch.
AllNet AllNet ALL1688PC

Testsieger

AllNet AllNet ALL1688PC

8,2/10∼ 33,69 €
4,1(436)
Zum Angebot

Induktiv über FI-Grenzen, DINrail nur mit Magic

Sollen Signale über mehrere FI-Kreise oder Unterverteilungen laufen, verweisen Hersteller explizit auf Geräte mit galvanischer Trennung statt auf den Kondensator-Baustein. Mehrpreis und dünnere Review-Basis sind der Trade-off. Für ein einziges FI-Segment mit Phasenproblem ist diese Klasse oft unnötig. Magic-2-LAN-DINrail maximiert Einspeisung und Phasenkopplung im Magic-Netz, ersetzt aber keinen generischen Koppler für dLAN. Wer nur Phasen verbinden will, kauft zu viel Bindung. Wer Router am Verteiler hat und Magic ausrollt, kauft genau diese Klasse. 2400 Mbit bleiben Brutto. Typensieger kompakt: Bester Phasenkoppler. Wer unsicher ist, ob der Shop „aktiv“ nur als Synonym für teuer nutzt, prüft Datenblatt auf Übertrager, galvanische Trennung oder LAN-Buchse – fehlt alles drei, ist es fast immer die Kondensatorbrücke.

Fazit: einfachste Klasse, die das Problem trifft

Fehlt nur die Brücke in einem FI-Segment, wähle passiv. Müssen Signale über FI-Grenzen und der Hersteller sieht galvanische Trennung vor, prüfe induktiv. Willst du am Verteiler Ethernet einspeisen und nutzt Magic, wähle DINrail. Powernet und Shop-Synonyme gehören nicht in dieselbe Entscheidung. „Aktiv“ ohne Spec ist Marketing; wenn Händler so schreiben und ein Kondensator-Modul meinen, nachhaken. Den Rest in Fachkraft und Abnahme stecken, nicht in Spec-Maximalismus.

Häufige Fragen

Was ist ein passiver Phasenkoppler?
Eine Kondensatorbrücke zwischen Außenleitern für HF-Signale, ohne aktive Verstärkung und typisch ohne galvanische Trennung für FI-Überbrückung. Das ist der Default im Einfamilienhaus, nicht die Minderwertvariante.
Was meint man mit aktivem Koppler?
Umgangssprachlich Signalkoppler mit Übertrager und/oder DINrail-Adapter mit Einspeisung. Der Begriff ist nicht einheitlich genormt. Immer Specs lesen, nicht das Shop-Adjektiv. Fehlt LAN-Buchse und Übertrager, ist fast immer die Kondensatorbrücke gemeint.
Wann brauche ich galvanische Trennung?
Wenn Signale über FI- oder Zählergrenzen gekoppelt werden sollen und der Hersteller das für das konkrete Gerät vorsieht. Danach RCD prüfen. Nicht als Default im EFH.
Ist LX dasselbe wie galvanische Trennung?
Nein. LX ist ein Zusatzanschluss bei vielen passiven AllNet-Kopplern. Galvanische Trennung ist ein anderes Sicherheits- und Topologiekonzept beim induktiven Signalkoppler.
Welches Modell für ein normales Einfamilienhaus?
Meist passiv, etwa M091A oder ALL1688PC. DINrail bei Magic-Einspeisung. Induktiv nur bei klarer Mehrkreis-Anforderung nach Fachplanung.
Zählt Eltako FPP12 als aktiver Phasenkoppler?
Er ist ein schmalbandiger Powernet-Koppler mit eigener Anschlussregel – weder typischer Broadband-Passivkoppler noch Magic-DINrail. Extra labeln, nicht mischen.
