Solarladeregler anschließen: Reihenfolge, Sicherung, Fehler

Aktualisiert: August 2026

Einen Solarladeregler anschließen klingt nach drei Kabeln – und genau deshalb gehen so viele Installationen schief. Falsche Reihenfolge, fehlende Sicherung oder verpolte Leitungen zerstören Geräte schneller als jedes schlechte Review. Diese Anleitung führt durch Vorbereitung, Anschluss und Absicherung für Insel- und Fahrzeugsysteme. Welches Gerät du gewählt hast, steht im [Solarladeregler-Vergleich](/hub/elektrotechnik/solarladeregler). Ob PWM oder MPPT, ändert die Reihenfolge nicht; Voc-Rechnung gehört vor den ersten Crimp. Arbeit mit Multimeter und beschrifteten Leitungen, nicht gegen die letzte Abendsonne. Lastausgänge sind kein Ersatz für eine eigene Absicherung großer Verbraucher.

Einen Solarladeregler anschließen klingt nach drei Kabeln – und genau deshalb gehen so viele Installationen schief. Falsche Reihenfolge, fehlende Sicherung oder verpolte Leitungen zerstören Geräte schneller als jedes sch…

Unsere Top-Empfehlungen

Victron Energy Victron SmartSolar MPPT 100/20-48

Testsieger

Victron Energy Victron SmartSolar MPPT 100/20-48

9,4/10∼ 78,70 €
4,7(3.926)
Zum Angebot
Victron Energy Victron SmartSolar MPPT 75/15

Preis-Tipp

Victron Energy Victron SmartSolar MPPT 75/15

9,1/10∼ 53,47 €
4,7(5.760)
Zum Angebot

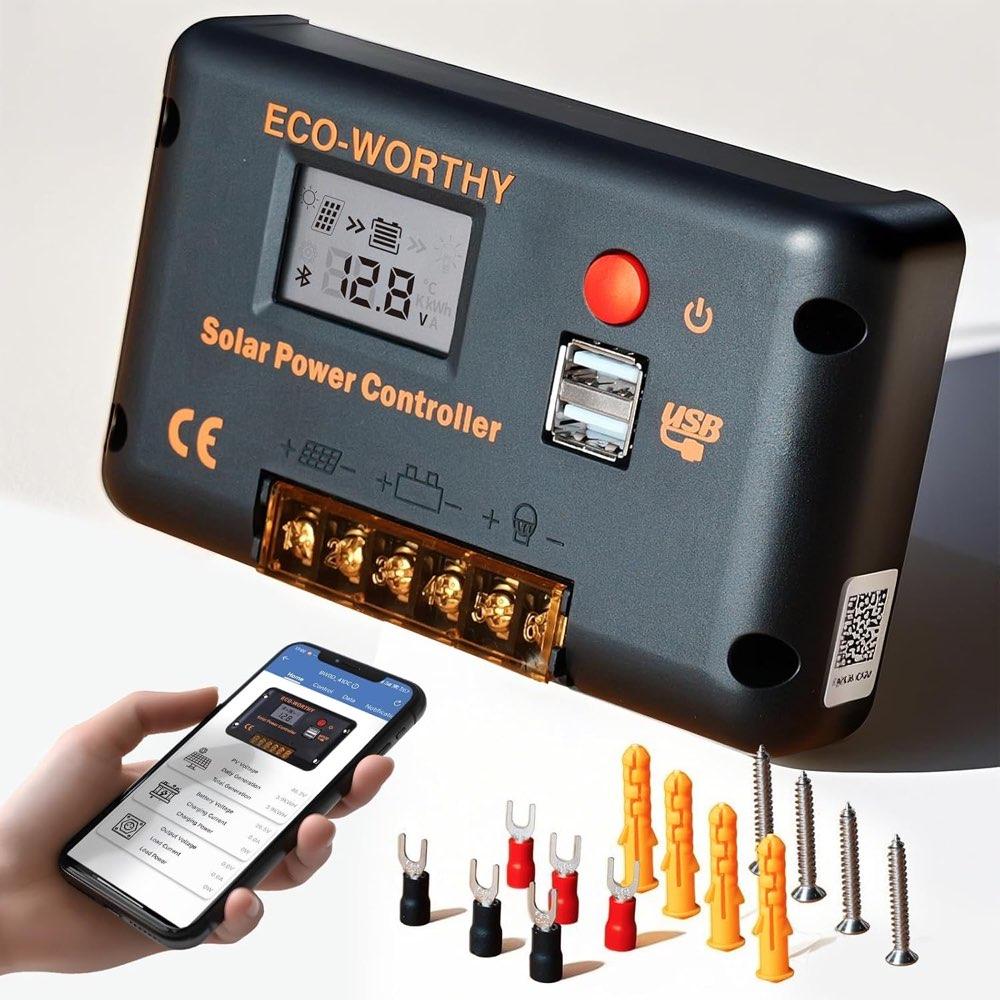

ECO-WORTHY ECO-WORTHY PWM 30 A Bluetooth

Alternative

ECO-WORTHY ECO-WORTHY PWM 30 A Bluetooth

7,6/10∼ 33,99 €
4,2(111)
Zum Angebot
Inhalt
  1. 1.Vorbereitung: Daten, Werkzeug, Modul abdecken
  2. 2.Anschlussreihenfolge: Batterie, Last, PV
  3. 3.Sicherung, Querschnitt und Montageort
  4. 4.Typische Fehler und der erste Funktionstest
  5. 5.Fazit: Langsam crimpen, dann wird der Regler langweilig

Vorbereitung: Daten, Werkzeug, Modul abdecken

Bevor das erste Kabel an der Klemme liegt, notierst du Modul-Wattpeak, Voc, Batteriespannung und das gewählte Profil. Liegt die String-Voc inklusive Kältereserve über dem Regler-Limit, stoppst du hier und gehst zurück in die Kaufberatung zum Solarladeregler. Bereitliegen: Multimeter, passender Querschnitt, Crimpwerkzeug und eine Sicherung. Das Modul deckst du während des Anschlusses ab oder arbeitest bei Dunkelheit. Markiere Plus und Minus eindeutig. Victron-Klemmen sind nicht immer intuitiv symmetrisch – Manual prüfen. Für LiFePO4 stellst du das Profil, sobald die Batterie erkannt ist und bevor starke Sonne auf den Generator kommt; Spannungsfenster stehen unter Solarladeregler LiFePO4.

Anschlussreihenfolge: Batterie, Last, PV

Zuerst die Batterie polrichtig an den Regler, optional danach den Lastausgang, zuletzt die PV-Leitung. Nur so erkennt das Gerät die Systemspannung zuverlässig. Nach dem Batterieanschluss kurz warten, damit die Auto-Erkennung greifen kann, bevor PV dazukommt. Bei der Demontage gilt die umgekehrte Reihenfolge: zuerst PV, dann Last, zuletzt Batterie. Verpolung bleibt der Klassiker mit Totalschaden-Potenzial. Verlass dich nicht allein auf Verpolungsschutz; miss nach. Schraubklemmen fest, ohne das Gehäuse zu zerstören. Lastausgänge haben eigene Stromgrenzen: große Wechselrichter gehören an die Batterie mit eigener Absicherung, nicht an den Load-Port.
Victron Energy Victron SmartSolar MPPT 100/20-48

Testsieger

Victron Energy Victron SmartSolar MPPT 100/20-48

9,4/10∼ 78,70 €
4,7(3.926)
Zum Angebot

Sicherung, Querschnitt und Montageort

Zwischen Batterie-Plus und Regler gehört eine Sicherung möglichst nahe am Batteriepol. Der Elektronikschutz im Gerät ersetzt das nicht: Die Bank kann im Kurzschluss enorme Ströme liefern. Querschnitte müssen zum Strom passen; bei 12 V und hohen Ampere werden Leitungen dick und kurz. Im Wohnmobil kommen Vibration, Zugentlastung und der Kontext DIN VDE 0100-721 dazu – bei Unsicherheit oder Eingriff ins Bordnetz ist eine Fachkraft die bessere Idee. Montiere belüftet und zugänglich. MPPT wird unter Last warm; in Isolation entsteht Derating. Feuchte Boote und ungeheizte Schuppen verlangen trockene Verbindungen. Ob PWM oder MPPT, erklärt PWM vs. MPPT – für die Montage zählt Physik.

Typische Fehler und der erste Funktionstest

Hits: PV vor Batterie, Voc ohne Kältereserve, zu dünne Kabel, Blei-Profil auf Lithium, „es lädt nicht“ bei abgedecktem Modul oder ausgelöster Sicherung. Überspannung am PV-Eingang ist ein Stopp, kein Weiterprobieren. Parallel zwei Regler auf einer Bank ohne Abstimmung führt zu Chaos. Profi rufen bei Hausnetz, großen 48-V-Bänken, komplexen Fahrzeugumbauten und Versicherungsfragen. Nach dem Anschluss das Modul kontrolliert Sonne sehen lassen. Steigt die Batteriespannung plausibel? Zeigt App oder Display Strom bei Einstrahlung? Bleiben Klemmen anfassbar warm statt heiß? Wenn nicht: PV zuerst trennen, dann Polarität, Sicherung, Profil und Voc prüfen. Dokumentiere Menüwerte; nach der ersten Fahrt Schrauben nachziehen.

Fazit: Langsam crimpen, dann wird der Regler langweilig

Wenn Batterie zuerst sitzt, die Sicherung am Pluspol liegt und PV erst danach kommt, entfällt der Großteil der Totalschäden. Wenn Klemmen heiß werden oder Codes bleiben, ist die Sonne nicht das Problem. DIY endet, wo Kurzschlussenergie und Normenlage den Rahmen sprengen. Ziel ist ein Regler, der langweilig korrekt lädt – nicht eine Installation vor Sonnenuntergang.

Häufige Fragen

Warum zuerst die Batterie anschließen?
Damit der Regler die Systemspannung erkennt und nicht undefiniert nur mit Modulspannung arbeitet. Falsche Reihenfolge riskiert Fehlfunktion und Batterieschäden, auch wenn Verpolungsschutz beworben wird.
Wo sitzt die Sicherung?
Im Pluspfad zwischen Batterie und Regler, möglichst nah am Batteriepol, dimensioniert zum Leitungsquerschnitt und Strom. Eine Sicherung im PV-Strang ersetzt das nicht.
Muss ich das Modul abdecken?
Ja, sinnvoll während des Anschlusses, damit am PV-Eingang keine gefährliche Spannung anliegt, bevor alle Verbindungen sitzen. Alternative: Arbeit bei Dunkelheit.
In welcher Reihenfolge demontieren?
Zuerst PV, dann Last, zuletzt Batterie – umgekehrt zur Montage. Sonst kann der Regler allein vom Modul versorgt werden und undefiniert bleiben.
Was tun bei Voc- oder Überspannungsfehler?
Sofort PV trennen, String-Voc und Regler-Limit prüfen, Verschaltung oder Gerät korrigieren. Nicht weiterprobieren und nicht auf den nächsten Sonnentag hoffen.
Wann brauche ich eine Elektrofachkraft?
Bei Gebäude- oder Netzanbindung, großen Strömen, komplexen Fahrzeuginstallationen und sobald du unsicher bei Absicherung oder Normen bist. Diese Seite ersetzt keine Errichtungsanleitung.
