Überspannungsschutz für die PV-Anlage: DC-Box und AC-Ableiter

Aktualisiert: August 2026

Photovoltaik vergrößert die Angriffsfläche für Überspannungen: lange DC-Strings, Module im Freien, teure Wechselrichter. Viele kaufen deshalb eine IP65-Blitzschutzbox und glauben, das Haus sei erledigt. Diese Seite trennt DC und AC und ordnet die Boxen aus dem Vergleichsset ein. Die bewerteten Geräte stehen im [Überspannungsschutz-Vergleich](/hub/elektrotechnik/ueberspannungsschutz). Allgemeine Stufenlehre gehört nicht hierher; hier zählen Stringzahl, Systemspannung und der AC-Pfad am Speisepunkt. DC- und AC-SPDs errichtet eine Elektrofachkraft. Nach dem ersten Gewitter zählt die Rotanzeige am DC-Modul ebenso wie der Ableiter am Speisepunkt – beides kontrollieren.

Photovoltaik vergrößert die Angriffsfläche für Überspannungen: lange DC-Strings, Module im Freien, teure Wechselrichter. Viele kaufen deshalb eine IP65-Blitzschutzbox und glauben, das Haus sei erledigt. Diese Seite trenn…

Unsere Top-Empfehlungen

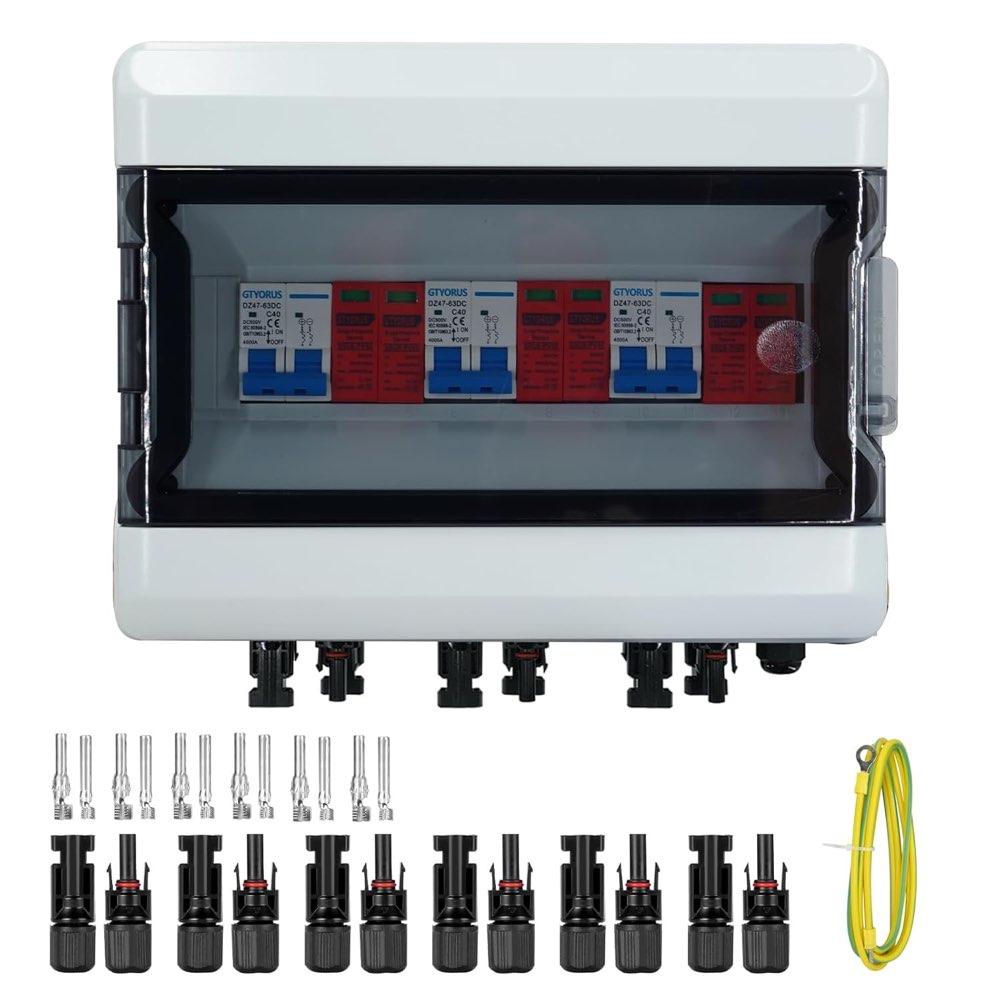

GTYORUS GTYORUS PV-DC-Box 3 String 500 V

Alternative

GTYORUS GTYORUS PV-DC-Box 3 String 500 V

6,0/10∼ 99,99 €
5,0(9)
Zum Angebot
DEHN DEHN DEHNguard M TNS 275 Typ 2

Testsieger

DEHN DEHN DEHNguard M TNS 275 Typ 2

8,8/10∼ 64,50 €
4,8(1.244)
Zum Angebot

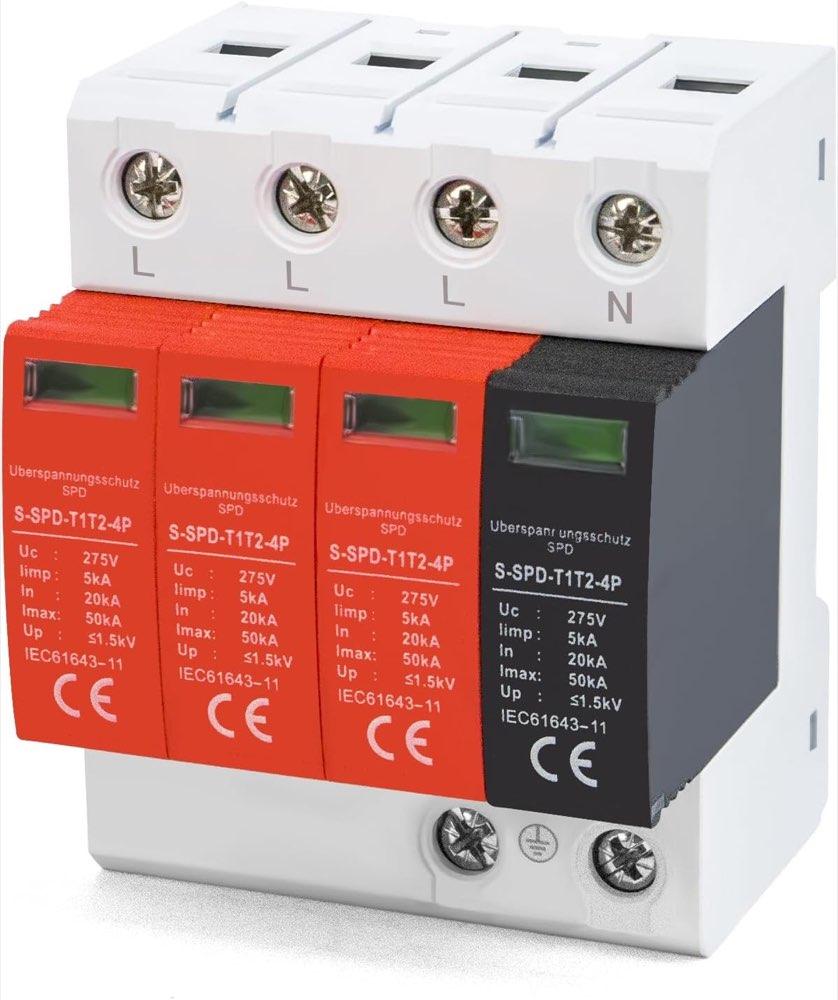

JAOGAUS JAOGAUS Typ 1+2 3P+N

Preis-Tipp

JAOGAUS JAOGAUS Typ 1+2 3P+N

7,4/10∼ 32,99 €
4,5(49)
Zum Angebot
Inhalt
  1. 1.Warum PV eigenen Schutz braucht
  2. 2.DC-Box wählen: Strings, Spannung, IP65
  3. 3.AC-Seite immer mitdenken
  4. 4.Typische Fehlkäufe und wr-Manual
  5. 5.Fazit: zwei Pfade, ein Termin

Warum PV eigenen Schutz braucht

Nach der Fachauslegung von DIN VDE 0100-712 gilt: Ist Überspannungsschutz auf der AC-Seite nach 443 erforderlich – und das ist bei Wohngebäuden mit empfindlicher Elektronik der Regelfall –, dann sind zum Schutz des Wechselrichters auch DC-seitige SPDs vorzusehen. Signal- und Kommunikationsleitungen gehören dazu, werden aber oft vergessen. Äußerer Blitzschutz ändert die Auslegung weiter über Trennungsabstände und Typ-1-Anforderungen – das plant die Fachkraft, nicht der Amazon-Titel. Die AC-Seite am Speisepunkt (oft Typ 2 oder Kombi im Zählerbereich) und die DC-Seite (Typ-2-DC nahe WR und/oder am Generatoreintritt) sind zwei Bausteine. Eine Outdoor-Box allein schließt den AC-Pfad nicht ab. Die Stufenbegriffe stehen unter Überspannungsschutz Typ 1, 2 und 3.

DC-Box wählen: Strings, Spannung, IP65

Amazon-Boxen bündeln oft DC-Leitungsschutz, SPD, MC4 und IP65-Gehäuse. Die Stringzahl muss zur Anlage passen. Die maximale DC-Systemspannung (500 V gegen 1000 V) muss über der Leerlaufspannung der Strings liegen. Strom je String und LS-Nennstrom prüfen – Titel und Bullet können widersprechen. Statusanzeige und austauschbare Module zählen; 90-Tage-Garantie ist ein Warnsignal. Im Set: GTYORUS 3×500 V mit kleiner Review-Lage und klaren 20–40-kA-Angaben; RATSTONE 2×1000 V ohne Reviews; CHENGPI 4×500 V ohne Reviews und mit Strom-Konflikt. Bei Leitungswegen über etwa zehn Meter zwischen Modulbereich und Wechselrichter können zwei DC-SPDs nötig sein. Picks mit Vorbehalt auch unter bester Überspannungsschutz.
GTYORUS GTYORUS PV-DC-Box 3 String 500 V

Alternative

GTYORUS GTYORUS PV-DC-Box 3 String 500 V

6,0/10∼ 99,99 €
5,0(9)
Zum Angebot

AC-Seite immer mitdenken

Der Wechselrichter speist ins Hausnetz. Fehlt dort ein geeigneter SPD am Speisepunkt, bleibt ein Teil des Risikos bestehen – unabhängig von der schicken DC-Box. Typischer Wohnungs-Pick im Set ist der DEHN-Typ-2-Ableiter; Import-Kombi nur mit Netzform-Check. Balkonkraftwerke mit Schuko-Einspeisung haben andere Randbedingungen als Dachanlagen mit Zählerplatz-Umbau; pauschal dieselbe Box zu empfehlen wäre falsch. Wallbox, Wärmepumpe und WR erhöhen den Schadenwert – Anlass für koordinierten Anlagenschutz, nicht nur für einen Adapter am Router. Die allgemeine Parameterfolge steht in der Kaufberatung zum Überspannungsschutz.

Typische Fehlkäufe und wr-Manual

Der erste Fehlkauf ist die Erwartung, eine DC-Box ersetze den Zählerschrank-Ableiter. Der zweite ist die falsche Systemspannung: 500-V-Box an Strings, die höher liegen können, oder 1000-V-Gerät auf Verdacht. Der dritte ist der Stromkonflikt im Listing. MC4-Plug-and-Play ändert nichts an Freischaltung, Erdung und Dokumentation. Wechselrichter-Hersteller spezifizieren max. Eingangsspannungen und empfohlene SPD-Typen – bei Widerspruch zum Listing gilt Manual plus Errichter. Nach Gewittern Rotanzeigen an DC-Modulen prüfen. Liegt eine Fangeinrichtung auf dem Dach, gehören Trennungsabstände und Typ-1-Fragen auf den Tisch; Amazon-Boxen bleiben dann ein Baustein, nicht das Konzept.

Fazit: zwei Pfade, ein Termin

DC-Box nach String und Spannung wählen, AC-Ableiter am Speisepunkt nicht vergessen, Manual des Wechselrichters ernst nehmen und beide Seiten im selben Fachkraft-Termin planen. Wenn der Netzbetreiber den Zählerplatz ohnehin anfasst, ist das der Moment für den AC-Ableiter – nicht eine zweite Baustelle nach dem ersten Gewitter.

Häufige Fragen

Braucht jede PV-Anlage Überspannungsschutz?
Auf der AC-Seite greift 443; 712 fordert zusätzlich DC-Schutz zum WR, wenn AC-Schutz nötig ist und der Wechselrichter geschützt werden soll. Praxis: geplant – nicht nur irgendwie Box.
Reicht die DC-Box ohne Ableiter im Zählerschrank?
Nein. DC und AC sind getrennte Pfade.
Wie wähle ich 500 V oder 1000 V?
Nach der maximalen Systemspannung der Strings und Module, nicht nach dem günstigsten Listing. Sicherheitsabstand und Herstellerangaben beachten.
Zwei, drei oder vier Strings?
Nach der realen Parallelschaltung. Eine 4-String-Box an zwei Strings ist meist überdimensioniert und teurer, aber nicht automatisch falsch – Strom und Verdrahtung müssen passen.
Gelten dieselben Regeln für Balkonkraftwerke?
Nicht 1:1. Kleine steckerfertige Systeme haben andere Anschluss- und Schutzkonzepte; bei Dachanlagen mit Zählerplatz gelten 443/712 voll. Im Zweifel Errichter fragen.
Welches Set-Modell für DC?
Am ehesten GTYORUS bei drei Strings und 500 V, sofern Specs passen. RATSTONE nur nach Klärung und ohne Review-Erwartung.
Darf ich die Box selbst montieren?
Mechanisches Aufdübeln und MC4 stecken wirken simpel; elektrische Sicherheit, Erdung und Freischaltung bleiben Facharbeit. Outdoor-IP65 ersetzt keine Errichtungsnorm.
