Steckachse oder Schnellspanner: Welches Rad passt

Sie legen das Vorderrad auf den Boden und halten die neue Gabel daneben. Am alten Rad sitzt ein Hebel, an der Gabel ein Gewinde für eine dicke Achse. Oder beide Teile tragen die Zahl 110, und nach dem Einbau schleift die Bremsscheibe am Sattel. Steckachse oder Schnellspanner entscheidet dann, ob das vorhandene Laufrad bleibt: 110 mm Breite ist nicht automatisch Boost, und 9x100 ist ein anderes Rad als eine 15- oder 20-mm-Steckachse.

Wer nur liest, die Steckachse sei steifer, bestellt die falsche Stange zum richtigen Rad. Der Schnellspanner klemmt die Ausfallenden von außen. Die Steckachse führt die Nabe und schraubt sich in die Gabel. Beides hält ein Laufrad, solange Durchmesser, Einbaubreite und Scheibenlage zusammenpassen. Fehlt eine der drei Größen, ändert festeres Anziehen nichts an der Bohrung. Im Vergleich der Fahrradachsen liegen Schnellspanner, Schraubspanner und Vollachsen nebeneinander.

Kurz gesagt

Ein Schnellspanner spannt eine schmale Achse zwischen die Ausfallenden, vorn typisch 9x100, und eine Steckachse mit meist 15 oder 20 mm gehört zu Nabe und Gabel als Paar. 15x110 und 20x110 teilen sich 110 mm Breite und bleiben verschiedene Systeme; bei 20x110 Boost sitzt die Scheibe ungefähr 5 mm weiter außen. Hülsen und Distanzringe sind ein Notbehelf mit Herstellerfreigabe und ersetzen keine neue Nabe.

Was der Schnellspanner klemmt

Der klassische Schnellspanner ist ein dünner Spieß mit Nocken und Hebel. Sie schließen den Hebel, der Nocken zieht die Ausfallenden gegen die Nabenmutter. Die Nabe trägt das Rad zwischen den Gabelenden. Eine 15- oder 20-mm-Steckachse führt es anders: Sie steckt durch die Nabe und wird in der Gabel verschraubt oder geklemmt. Ein Spieß um 9 mm hat in einer 15-mm-Bohrung Spiel. Eine 15-mm-Achse findet in einer 9-mm-Nabe keinen Weg.

An einem Alltagsrad mit 9x100-Nabe ist ein intakter Schnellspanner die vorgesehene Verbindung. Die dickere Achse aus dem Regal passt dort nicht. Eine Gabel mit 20-mm-Aufnahme nimmt kein Vorderrad auf, dessen Nabe nur den 9-mm-Spieß kennt. Der Tausch der Achse ohne Tausch der Nabe scheitert an der Bohrung.

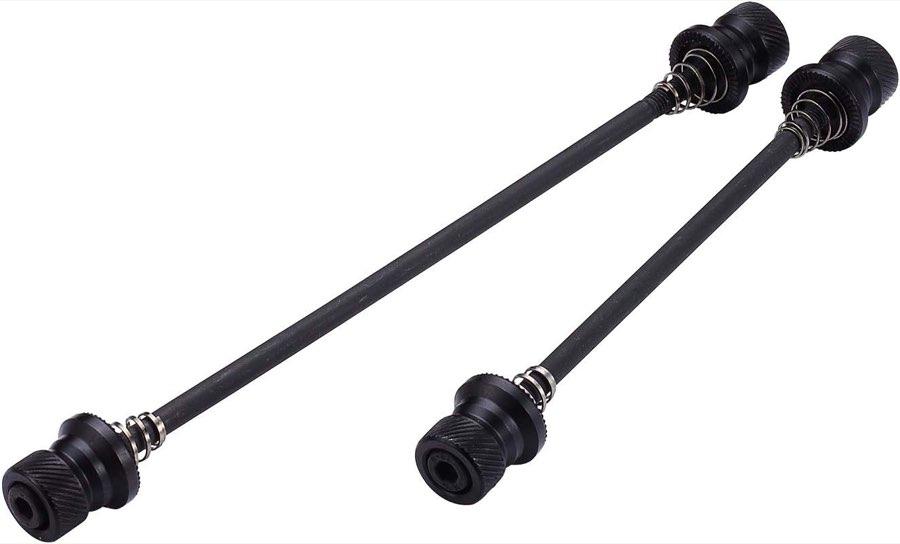

Testsieger im Achsvergleich ist das BBB WheelFixed, weil es offene Hebel durch Schraubmuttern ersetzt. Rezensionen nennen einen 4-mm-Inbus. Mit 4,7 von 5 Sternen aus 513 Bewertungen und etwa 13,99 Euro ist die Praxisbasis breit; Einbaumaße fehlen im Listing. Das Set bleibt ein Schnellspanner und wird keine 15x110-Steckachse. Ein Schraubspanner erschwert das Öffnen im Vorbeigehen, ändert aber Einbaubreite, Scheibenlage und Nabenbohrung nicht. Steht auf der Nabe 100 mm und auf der Gabel 110 mm, ist das Set die falsche Bestellung.

Die Zahlen 9x100, 15x110, 20x110

Die erste Zahl ist der Achsdurchmesser in Millimetern, die zweite die Einbaubreite der Nabe. Bei 9x100 steht die 9 für den ungefähren Durchmesser des Schnellspanners und die 100 für die vordere Nabenbreite – üblich an vielen Cross-Country-, Trekking- und Alltagsgabeln. Dieselbe Folge steht auch an günstigen Doppelbrücken mit 150 bis 180 mm Federweg. Der Federweg macht 9x100 nicht zum Downhill-Rennmaß.

15x110 bedeutet 15 mm Steckachse und 110 mm Einbaubreite, verbreitet an neueren Boost-MTB- und Enduro-Gabeln. Im Vergleich der Downhill-Federgabeln nennen zwei Angebote diesen Standard. Eine 15-mm-Nabe sitzt in einer 20-mm-Aufnahme nicht, nur weil beide Seiten 110 mm breit sind. 20x110 bezeichnet 20 mm Durchmesser und wieder 110 mm Breite; der Unterschied zu 20x110 Boost sitzt bei Flansch und Scheibe. Die Seite zum Achsstandard der Downhill-Gabel trennt 9x100, 15x110 und 20x110 einschließlich der Boost-Frage.

15x100 ist zehn Millimeter schmaler als 15x110; diese zehn Millimeter verschwinden nicht, wenn die Achse fester sitzt. Ein Fatbike-Angebot nennt einen 9-mm-Schnellspanner bei 135 mm Nabenbreite – 35 mm mehr als die übliche 100-mm-Nabe vorn. Hinten sind 135 mm ein normales Schnellspanner-Maß; dieselbe Zahl vorn am Fatbike ist ein anderes Laufrad. Gewinde, Gesamtlänge und Achskopfform stehen nicht in der Kurzformel 15x110. Die Ersatzachse kaufen Sie nach Hersteller und Modell der Gabel.

Boost ist eine Scheibenlage

110 mm auf der Nabe sind die Einbaubreite. Boost ist die Lage von Bremsscheibe und Nabenflanschen innerhalb dieser Breite. Stan’s beschreibt den Unterschied zwischen 20x110 und 20x110 Boost so: Flansche und Scheibenaufnahme sind verschoben, die Scheibe liegt ungefähr 5 mm weiter außen, die Flansche wandern für einen breiteren Speichenwinkel. Die Nabe misst weiterhin 110 mm über die Konter. Dieselbe Logik gilt bei 15 mm.

Eine Gabel mit Boost im Titel kann 15x110 meinen und trotzdem eine andere Achslänge, ein anderes Gewinde oder einen anderen Klemmkopf verlangen. Nicht jede Steckachse passt in jede Gabel, nur weil beide das Wort Boost tragen. Ein 5-mm-Distanzring unter der Scheibe schiebt die Bremsscheibe nach außen und verlegt die Flansche nicht. Zulässig ist das nur, wenn Naben- und Adapterhersteller genau diese Kombination freigeben. Der Messschieber an den Außenkontern bestätigt 110 mm und sagt nichts über den Scheibenversatz. Fehlt die Angabe Boost oder non-Boost, bleibt 20x110 unvollständig.

Adapter als Notbehelf

Hülsen können eine 20-mm-Gabel für eine 15-mm-Nabe öffnen: Die Hülse füllt den Spalt im Durchmesser. Die Gegenrichtung hat in der Bohrung keinen Platz – eine 15-mm-Nabe nimmt eine 20-mm-Achse nicht auf, und eine 15-mm-Gabel lässt sich mit einer Hülse nicht auf 20 mm erweitern. Klemmt die Hülse, bleibt die Scheibenfrage offen. Eine Durchmesserhülse löst Boost gegen non-Boost nicht. Zwei Achsen mit demselben Durchmesser können verschiedene Gewinde tragen; eine zu grobe Steigung beschädigt das Gabelgewinde, bevor das Rad rollt.

Hülse und Distanzring gelten für eine konkrete, freigegebene Kombination. Fehlt die Freigabe, endet dieselbe Arbeit in einer schleifenden Scheibe oder einem beschädigten Ausfallende. Der Federgabel-Vergleich zeigt, welche Achse an kürzeren Gabeln ausgeschrieben ist. Eine lange Doppelbrücke mit 9x100 bleibt ein Schnellspanner-Rad, auch bei einem Federweg, der nach Park aussieht. Steht die Freigabe nur in einem Forenbeitrag und nicht beim Hersteller, bleibt das Rad in seiner Familie – oft mit neu eingespeichtem Laufrad statt Hülse im Warenkorb.

Hebel, Mutter, schleifende Bremse

Nach dem Radwechsel schleift die Scheibe oft, obwohl das Rad fest sitzt. Prüfen Sie zuerst, ob die Achse vollständig in der Aufnahme steht und die Nabe ohne seitlichen Versatz zwischen den Ausfallenden liegt. Andere Endkappen, eine verwechselte Boost-Lage oder eine andere Bremsaufnahme verschieben die Scheibe um wenige Millimeter. Der Sattel wird zentriert, wenn das System stimmt. Eine Zentrierung auf der falschen Nabe hält bis zum nächsten Ausbau.

Der Hebelwiderstand steht im Handbuch der Achse oder der Gabel. Zu locker wandert das Rad in den Ausfallenden, oft erst nach ein paar Kilometern unter Last. Zu fest belastet dünne Ausfallenden oder den Nocken. An einer Steckachse gilt das Anzugsmoment des Gabelherstellers. Eine Mutter, die sich nur mit der Rohrzange bewegt, sitzt fest oder im falschen Gewinde. Die Montage der Fahrradachse folgt dem System auf Nabe und Gabel.

Im Gabelvergleich tragen mehrere Doppelbrücken einen 9x100-Schnellspanner, obwohl Titel und Federweg nach Downhill klingen. Das Fatbike-Modell bleibt bei 9 mm und 135 mm Breite. Lesen Sie die Achszeile, bevor ein Laufrad neu eingespeicht wird. Fehlt Durchmesser oder Breite, gehört das Angebot in keine der drei Familien, auch mit Boost oder Downhill im Titel. Schleifen nach dem Tausch ist zuerst ein Passungsfehler – fünf Millimeter Versatz zwischen 20x110 und 20x110 Boost sind eine andere Position der Aufnahme.
