Flaschenhalter montieren: Schraubenlänge und Drehmoment richtig wählen
Aktualisiert: Oktober 2026
Der Halter liegt am Rahmen, die beiden Bohrungen passen, doch beim Festziehen beginnt die Gewindehülse mitzudrehen. Wer einen Flaschenhalter montieren will, sollte deshalb vor dem ersten Inbusschlüssel drei Grenzen kennen: die zulässige Schraubenlänge, den Wert des Halters und die Vorgabe des Rahmens. Der niedrigste erlaubte Wert entscheidet, nicht das Gefühl in der Hand. Unser [Fahrrad-Flaschenhalter-Vergleich](/hub/fahrradzubehoer/fahrrad-flaschenhalter) hilft bei der Auswahl; hier geht es ausschließlich um vorhandene, intakte Rahmenösen. Fehlen diese, nutzen Sie keine improvisierte Bohrung, sondern lesen Sie die Lösungen für einen [Flaschenhalter ohne Gewinde](/hub/fahrradzubehoer/fahrrad-flaschenhalter/sub/fahrrad-flaschenhalter-ohne-gewinde).
Der Halter liegt am Rahmen, die beiden Bohrungen passen, doch beim Festziehen beginnt die Gewindehülse mitzudrehen.
Der Halter liegt am Rahmen, die beiden Bohrungen passen, doch beim Festziehen beginnt die Gewindehülse mitzudrehen. Wer einen Flaschenhalter montieren will, sollte deshalb vor dem ersten Inbusschlüssel drei Grenzen kennen: die zulässige Schraubenlänge, den Wert des Halters und die Vorgabe des Rahmens. Der niedrigste erlaubte Wert entscheidet, nicht das Gefühl in der Hand. Unser Fahrrad-Flaschenhalter-Vergleich hilft bei der Auswahl; hier geht es ausschließlich um vorhandene, intakte Rahmenösen. Fehlen diese, nutzen Sie keine improvisierte Bohrung, sondern lesen Sie die Lösungen für einen Flaschenhalter ohne Gewinde.
Unsere Top-Empfehlungen
| Badge | Produkt | Schrauben | Montage | Gewicht | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  SKS Germany SKS Germany DUAL Flaschenhalter, Schwarz | Nein | Rahmenösen | 56 g | 9.4 | 13,95–35,38 € | Zum Angebot |

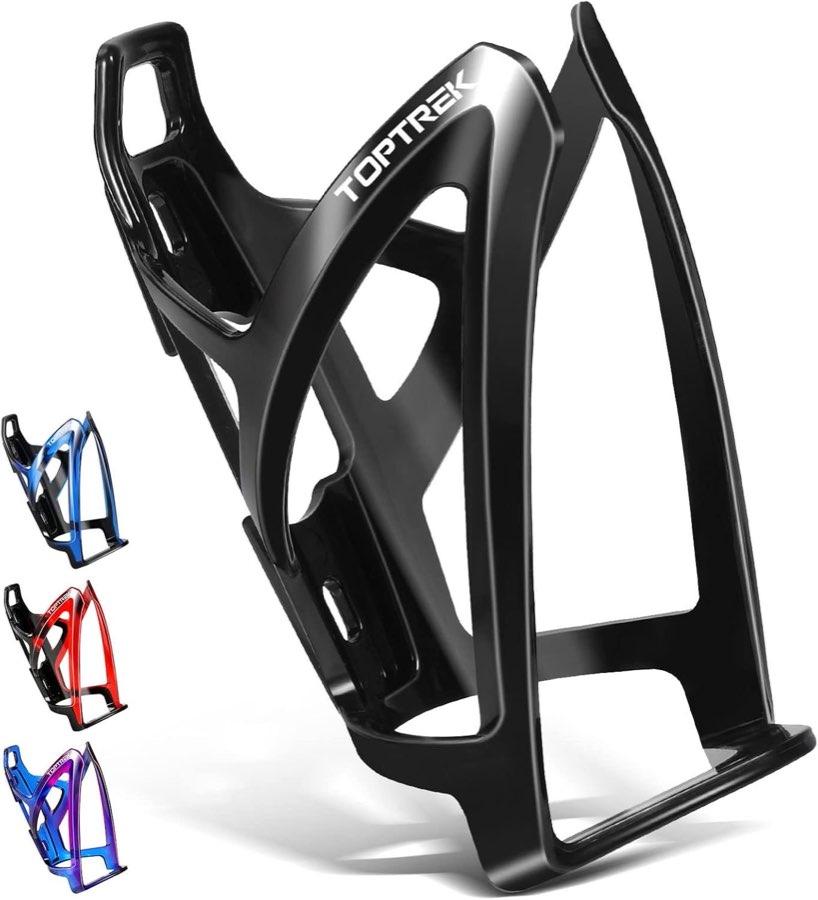

| Preis-Tipp |  toptrek toptrek Flaschenhalter mit Montagezubehör, Schwarz | Ja | Rahmenösen, ~65 mm | 50 g | 8.6 | ∼ 7,58 € | Zum Angebot |

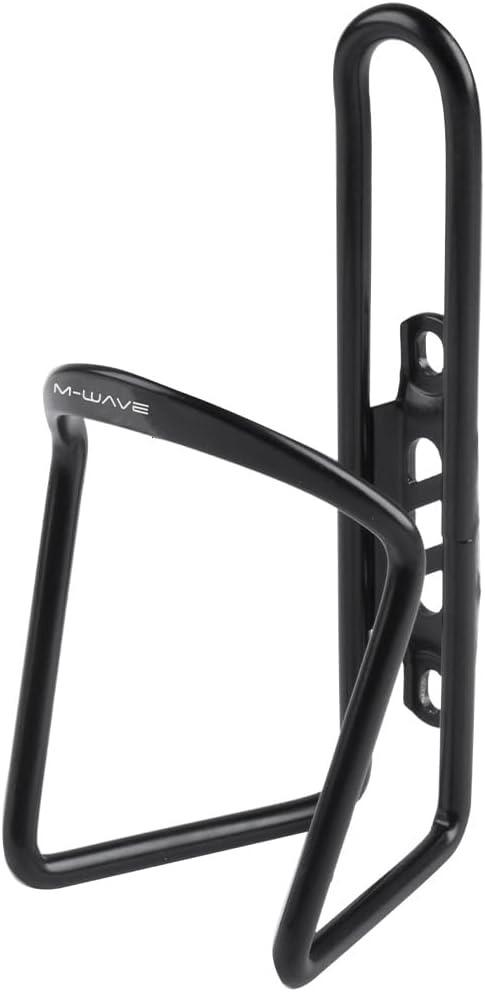

| Alternative |  M-Wave M-Wave BC Flaschenhalter Aluminium, Schwarz | Nein | Standardbohrungen | 60 g | 9.0 | ∼ 5,85 € | Zum Angebot |
Inhalt
Ösen, Schrauben und Werkzeug prüfen
Die verbreitete Aufnahme am Fahrrad besteht aus zwei M5-Gewinden mit ungefähr 64 mm Abstand. Häufig passt ein 4-mm-Inbusschlüssel zu den Schraubenköpfen, doch Kopf und Werkzeug können abweichen. Entfernen Sie zunächst vorhandene Blindschrauben und prüfen Sie Gewinde, Kopf und Unterlegscheiben. Eine Schraube sollte sich die ersten Umdrehungen ohne Kraft von Hand eindrehen lassen. Verkanten Sie sie nicht und setzen Sie keinen langen Hebel an, solange der Gewindegang nicht sauber greift.
Kontrollieren Sie anschließend den Käfigfuß. Seine Langlöcher erlauben meist eine kleine Höhenverschiebung, damit Flasche und Rahmen Platz finden. Legen Sie den Halter an, setzen Sie beide Schrauben locker ein und richten Sie ihn aus, bevor Sie eine Seite festziehen. So verspannt sich der Fuß nicht. Bei Kunststoff können Unterlegscheiben die Last verteilen; Topeak zeigt solche Scheiben beispielsweise am Shuttle Cage.
Fehlen Schrauben im Karton, verwenden Sie nicht irgendeine M5 aus der Werkstattkiste. Gewindesteigung, Länge, Kopfauflage und Material müssen zur Anwendung passen. Mehrere Produktlistings nennen Zubehör widersprüchlich, und Käufer greifen dann auf vorhandene Rahmenschrauben zurück. Das kann richtig sein, wenn diese unbeschädigt und ausreichend lang sind. Der häufige Lochabstand löst die Montagefrage also selten; Schraubenlänge und Drehmoment tun es.
Wie lang die Schraube sein darf
Als grobe Orientierung nennt eine Fachredaktion 12 bis 15 mm Gewindelänge ab der Kopfunterseite zuzüglich der Dicke des Halterfußes. Diese Faustregel ersetzt keine Rahmenanleitung. Ein M5×15-Angebot aus dem Teilehandel oder die M5×12-Schrauben eines SKS-Adapters beweisen nicht, dass genau diese Länge in Ihr Sitz- oder Unterrohr gehört. Hinter dem Gewindeeinsatz können Leitung, Akku, Rohrwand oder ein geschlossener Bereich liegen.
Prüfen Sie die bisher verbaute Schraube und vergleichen Sie ihre Einschraubtiefe mit dem neuen Aufbau. Ein dicker Käfigfuß oder eine Unterlegscheibe verkürzt den Teil, der tatsächlich im Gewinde trägt. Eine längere Schraube schafft zwar mehr Eingriff, kann aber am Grund anstoßen. Spüren Sie einen harten Widerstand, obwohl der Kopf den Halter noch nicht berührt, drehen Sie nicht weiter. Auch ein ungewöhnlich kurzer Gewindeeingriff ist ein Grund, vor der Fahrt die Herstellerangaben oder eine Werkstatt zu konsultieren.
Montieren Sie beide Schrauben zunächst nur fingerfest und bewegen Sie den Käfig in seinen Langlöchern. Setzen Sie anschließend die vorgesehene Flasche ein, um Abstand zu Oberrohr, Dämpfer, Zügen und Kurbel zu prüfen. Bei einem Seitenlader muss zusätzlich die Griffseite stimmen; die Entscheidung erklärt der Beitrag zur seitlichen Entnahme. Erst wenn Position und Auszug funktionieren, folgt das kontrollierte Anziehen.
Drei Grenzen bestimmen das Drehmoment
Für das Drehmoment gelten mindestens drei Angaben: die Belastbarkeit der Schraube, die Vorgabe des Halters und die Freigabe des Rahmens. Der kleinste Wert ist der Arbeitswert. Eine M5-Aluminiumschraube kann beispielsweise mit maximal 4 Nm angegeben sein. Dieser Wert beschreibt die Schraube und erlaubt nicht automatisch 4 Nm an einem Carbonrahmen oder einem empfindlichen Carbonkäfig.
Als typische Größenordnung werden für Flaschenhalter häufig 2 bis 3 Nm genannt. Cube begrenzt die Montage in einer Carbon-Anleitung auf maximal 3 Nm und erlaubt dort nur M5; die Vorgabe gilt für die beschriebenen Cube-Rahmen, nicht als Weltnorm. Schmolke nennt für den TLO sogar höchstens 1 Nm mit Carbonschraube und 2 Nm mit Aluminiumschraube. Diese Unterschiede zeigen, warum handfest keine brauchbare Einheit ist.
Nutzen Sie einen kleinen Drehmomentschlüssel, dessen Messbereich den Zielwert sinnvoll abdeckt. Ziehen Sie die Schrauben abwechselnd in kleinen Schritten an, damit der Käfigfuß plan aufliegt. Stoppen Sie, sobald der niedrigste Herstellerwert erreicht ist. Dreht sich die Gewindehülse mit, knackt der Lack um den Einsatz oder sinkt der Schraubenkopf in weichen Kunststoff, lösen Sie die Verbindung und fahren Sie nicht einfach weiter.
Auch Schmierung und Sicherung dürfen nicht pauschal übertragen werden. Ein Schraubenhändler kann Fett auf dem Gewinde vorsehen, während eine Rahmenanleitung eine andere Vorbereitung verlangt. Carbon-Montagepaste gehört auf dafür bestimmte Klemmflächen und ist nicht automatisch das richtige Mittel im M5-Gewinde. Schraubensicherung verändert Reibung und späteres Lösen. Folgen Sie der Rahmen- und Halteranleitung; fehlt eine klare Angabe, ist eine fachgerechte Montage sicherer als eine eigene Mischung.
Wenn Gewinde oder Einsatz nicht tragen
An einem Metallrahmen kann eine Fachwerkstatt ein beschädigtes Gewinde je nach Konstruktion nacharbeiten oder einen geeigneten Einsatz erneuern. Das ist keine Einladung, mit einem Gewindebohrer am eingebauten Rad zu experimentieren. Späne, falsche Ausrichtung und zu wenig Restmaterial können den Schaden vergrößern. Dreht die Schraube leer durch oder lässt sie sich nicht von Hand ansetzen, bleibt der Halter bis zur Prüfung ab.
Bei Carbon ist besondere Vorsicht nötig. Die Gewindehülse ist häufig in den Rahmen eingebunden oder eingeklebt; ein mitdrehender Einsatz betrifft daher nicht nur das M5-Gewinde. Bohren, Nachschneiden oder stärkeres Anziehen kann die Verbindung zum Laminat beschädigen. Lassen Sie solche Fälle von einer Werkstatt oder dem Rahmenhersteller beurteilen. Auch eine Schelle um das Carbonrohr ist kein automatischer Ersatz, weil viele Hersteller solche Klemmungen nicht freigeben.
Nach einer gelungenen Montage setzen Sie die Flasche ein und belasten den Käfig von Hand in Fahrtrichtung, ohne ihn gewaltsam zu verbiegen. Kontrollieren Sie nach den ersten Fahrten, ob Schrauben, Käfig und Einsatz unverändert sitzen. Auf ruppigen Strecken lohnt die Prüfung häufiger. Weitere Hilfe zur Wahl von Flasche und Käfig bietet die Kaufberatung.
Häufige Fragen
Welche Schraube ist bei Flaschenhaltern üblich?
Weit verbreitet ist M5 bei ungefähr 64 mm Abstand zwischen den beiden Rahmenösen. Das ist eine de-facto-Bauform, keine Garantie für jedes Rad. Prüfen Sie Rahmenanleitung, Gewindesteigung, Kopf und benötigte Länge vor der Montage.
Wie lang darf die Schraube sein?
Als Faustregel werden häufig 12 bis 15 mm ab Kopfunterseite plus Halterfuß genannt. Maßgeblich bleibt jedoch der konkrete Rahmen. Die Schraube muss ausreichend greifen, darf aber hinter dem Einsatz nicht anstoßen.
Wie fest wird ein Flaschenhalter angezogen?
Typische Angaben liegen oft bei 2 bis 3 Nm, können aber darunter liegen. Cube nennt in einer Carbon-Anleitung maximal 3 Nm, Schmolke je nach Schraube 1 oder 2 Nm. Verwenden Sie immer den niedrigsten Wert aus Rahmen-, Halter- und Schraubenvorgabe.
Gelten 4 Nm von der Schraubenpackung auch am Carbonrahmen?
Nein. Die 4 Nm können lediglich die Obergrenze dieser Schraube beschreiben. Wenn der Rahmen maximal 3 Nm und der Käfig 2 Nm erlaubt, ziehen Sie nur bis 2 Nm an.
Was bedeutet handfest?
Handfest ist ohne Werkzeuglänge und Person nicht reproduzierbar. Ein langer Inbusschlüssel erzeugt schnell zu viel Moment. Bei Carbon, leichten Käfigen und kleinen Zielwerten ist ein geeigneter Drehmomentschlüssel die verlässlichere Lösung.
Wann muss das Rad in die Werkstatt?
Wenn die Schraube nicht sauber greift, das Gewinde leer durchdreht, der Einsatz sich mitbewegt oder Schäden am Carbon sichtbar sind. Auch unklare Schraubenlänge in einem dicht belegten E-Bike-Rohr sollte fachlich geprüft werden.
