HBA oder RAID Controller: was das System von der Karte sieht
Aktualisiert: Oktober 2026
Sie wollen Redundanz und stehen vor drei Geräten, die alle RAID-Controller heißen. Ein HBA reicht die Platte durch, die Redundanz baut das Dateisystem. Integrated RAID legt einen Spiegel oder Stripe auf die Karte, ohne RAID 5. Ein MegaRAID baut ein virtuelles Laufwerk, oft mit Cache. Die Frage HBA oder RAID Controller ist die Frage, wer das Volume besitzt. Beides gleichzeitig, also ZFS auf einem Hardware-Volume, ist der Fehlkauf. Der [Vergleich der RAID-Controller](/hub/festplatten-speicherkarten/raid-controller) enthält HBA, IR-Karten und SATA-RAID, keinen MegaRAID mit Cache. Hier steht, welche Stufe welche Redundanz überhaupt bauen kann.
Sie wollen Redundanz und stehen vor drei Geräten, die alle RAID-Controller heißen. Ein HBA reicht die Platte durch, die Redundanz baut das Dateisystem.
Sie wollen Redundanz und stehen vor drei Geräten, die alle RAID-Controller heißen. Ein HBA reicht die Platte durch, die Redundanz baut das Dateisystem. Integrated RAID legt einen Spiegel oder Stripe auf die Karte, ohne RAID 5. Ein MegaRAID baut ein virtuelles Laufwerk, oft mit Cache. Die Frage HBA oder RAID Controller ist die Frage, wer das Volume besitzt. Beides gleichzeitig, also ZFS auf einem Hardware-Volume, ist der Fehlkauf. Der Vergleich der RAID-Controller enthält HBA, IR-Karten und SATA-RAID, keinen MegaRAID mit Cache. Hier steht, welche Stufe welche Redundanz überhaupt bauen kann.
Unsere Top-Empfehlungen
| Badge | Produkt | Firmware | Ports | Anschluss | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  LSI LSI 9300-8i LSI00344 | IT P16 | 8 | 2x SFF-8643 | 6.2 | ∼ 145,77 € | Zum Angebot |
| Alternative |  10Gtek 10Gtek SAS3008 9300-8i | IR | – | 2x SFF-8643 | 7.9 | ∼ 71,99 € | Zum Angebot |

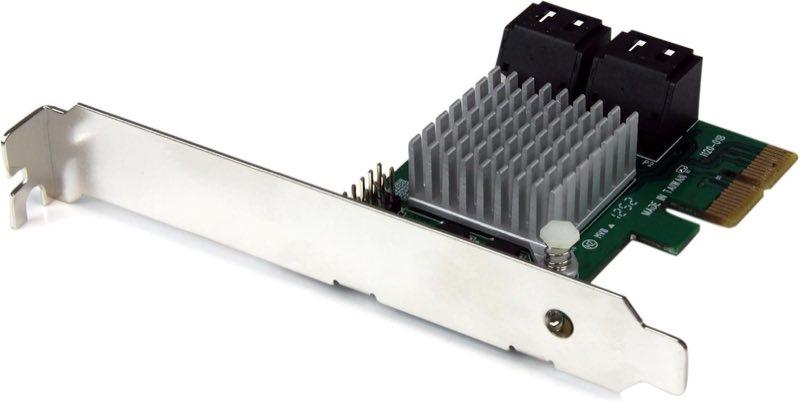

| Preis-Tipp |  StarTech StarTech PEXSAT34RH | BIOS-RAID | 4 | 4x SATA | 6.9 | ∼ 93,49 € | Zum Angebot |
Inhalt
Was das System von der Karte bekommt
Im IT-Modus eines HBA sieht Windows, Linux oder TrueNAS jede Platte mit eigener Seriennummer. SMART bleibt lesbar, eine defekte Platte lässt sich einzeln benennen. Die Redundanz liegt im Dateisystem oder in einem Software-Spiegel, nicht in einem Volume der Karte.
Integrated RAID und ein ausgewachsener RAID-Controller melden stattdessen ein virtuelles Laufwerk. Das Betriebssystem sieht eine LUN, nicht die Platten dahinter. Vier Festplatten an einer IR-Karte als RAID 10 erscheinen als ein Laufwerk. Wie Sie den Modus an der Product-ID-Zeile erkennen, steht unter RAID-Controller im IT-Modus.
Drei Stufen, nicht zwei: HBA mit IT ohne virtuelle Disk; IR auf einer 9300 mit 0, 1, 10 und 1E; MegaRAID mit größeren Verbänden und optional Cache. JBOD auf einer RAID-Firmware ist nicht IT.
RAID-Stufe ist keine Geschmacksfrage
Der Broadcom-User-Guide zur 9300-8i endet bei Integrated RAID 0, 1, 10 und 1E. RAID 1E ist kein RAID 5 und ersetzt keine Parität. Wer im Listing „RAID“ liest und Parität erwartet, liegt auf dieser Karte falsch.
RAID 5 sitzt auf der MegaRAID-Linie. Eine 9341 auf SAS3008 kann RAID 0, 1, 5, 10 und 50, aber ohne Cache. Eine 9361 ergänzt Cache und RAID 6. Dieselbe Chipbezeichnung SAS3008 auf einer 9341 ist nicht der HBA 9300-8i. In der Vergleichsmenge dieser Seiten liegt kein solcher MegaRAID. Die IR-Angebote nennen 0, 1, 1E und 10. Die SATA-RAID-Karten nennen 0, 1, 10, teils JBOD und Backup. Wenn Ihr Lastenheft RAID 5 oder 6 auf der Karte verlangt, endet die Suche nicht bei den Karten im aktuellen Vergleich.
Cache ist nur mit Schutz ein Feature
Write-Back bestätigt dem Betriebssystem den Schreibvorgang, sobald er im DRAM des Controllers liegt, nicht erst wenn die Platte ihn hat. Ohne CacheVault oder Batterie sind diese bereits quittierten Schreibvorgänge bei einem Stromausfall weg. Write-Through wartet auf die Platte und ist langsamer. Das Modul ersetzt kein Backup – es schützt die letzten Sekunden Schreibcache.
Auf einem HBA ohne Cache entsteht das Problem nicht: Die Platte bestätigt selbst. Für einen Dateiserver mit ZFS ist das der gewünschte Zustand, weil ZFS eigene Prüfsummen und eigenen Cache führt. Für eine Datenbank auf einem Hardware-Volume mit Write-Back ist ein HBA ohne Cache die falsche Ersparnis. Die RAID Controller Kaufberatung sortiert diese Wahl nach dem Stack, bevor der Stecker eine Rolle spielt.
Welche Stufe zu welchem Einsatz
ZFS auf ein Hardware-RAID zu legen, mischt beide Modelle und verliert beide Vorteile. Der Pool sieht eine LUN, SMART der Einzelplatte fehlt. Der TrueNAS-Betrieb steht unter RAID-Controller für TrueNAS.
Soll das Betriebssystem jede Platte sehen, nehmen Sie den HBA und bauen die Redundanz darüber. Soll die Karte ein bootfähiges Volume ohne Parität liefern, nehmen Sie IR oder ein SATA-RAID und lassen ZFS weg. Soll die Karte RAID 5 oder 6 mit Schreibcache liefern, ist das eine MegaRAID-Klasse mit Schutzmodul, die in diesem Vergleich nicht liegt.
Häufige Fragen
Sieht Windows eine Platte oder ein virtuelles Laufwerk?
An einem HBA im IT-Modus sieht Windows jede Platte. An Integrated RAID oder an einem MegaRAID sieht es das Volume, das die Karte gebaut hat. Ob SMART der Einzelplatte ankommt, entscheidet diese Grenze, nicht der Treibername im Geräte-Manager.
Was kann Integrated RAID, was kann es nicht?
Auf der 9300 sind es die Stufen 0, 1, 10 und 1E. RAID 1E ist ein Spiegelverfahren, keine Parität. RAID 5 und 6 kann diese Firmware nicht. Ein SATA-RAID mit eigenem BIOS bleibt meist bei 0, 1 und 10, der DC-614e-Flyer nennt zusätzlich JBOD und Backup.
Brauche ich für RAID 5 eine andere Karte als einen 9300-HBA?
Ja. RAID 5 steht auf der MegaRAID-Linie, etwa einer 9341 ohne Cache oder einer 9361 mit Cache und RAID 6. Der HBA 9300-8i nutzt zwar ebenfalls einen SAS3008, bietet diese Stufe aber nicht. Dieselbe Chipfamilie ist nicht dieselbe Karte.
Was ist Write-Back, und wann wird es gefährlich?
Write-Back quittiert den Schreibvorgang im DRAM des Controllers, bevor die Platte ihn gespeichert hat. Ohne CacheVault oder Batterie fehlen diese bereits quittierten Vorgänge nach einem Stromausfall. Write-Through wartet auf die Platte. Ein HBA ohne Cache quittiert erst dort, wo die Platte schreibt.
Ersetzt CacheVault ein Backup?
Nein. Das Modul hält den Schreibcache über einen Stromausfall, damit die quittierten Vorgänge noch auf die Platten kommen. Es schützt nicht vor Löschen, einem defekten Verband oder einem Ausfall des ganzen Rechners. Ein Backup an einem zweiten Ort bleibt nötig.
Ist JBOD auf einer RAID-Karte ein HBA?
Nein. JBOD oder ein RAID 0 je Platte auf RAID-Firmware reicht die Platte nicht so durch wie IT-Firmware. SMART und die einzelne Seriennummer sind damit nicht zuverlässig da. Für ZFS zählt der IT-Modus, nicht das Wort JBOD im Titel.
Kann ich ZFS auf ein Hardware-RAID legen?
Das ist der Fehlkauf. ZFS will die Platte, das Hardware-RAID liefert eine LUN. Prüfsummen und der Austausch einer einzelnen Platte greifen dann daneben. Wenn ZFS laufen soll, gehört die Redundanz ins Dateisystem und die Karte in den IT-Modus.
