Schiebetorantrieb montieren: Reihenfolge, die Inbetriebnahme sichert
Aktualisiert: Oktober 2026
Sie haben das Set geliefert bekommen und fragen sich, ob zuerst Strom, Zahnstange oder Endlagen dran sind, während das Tor noch schwergängig läuft. In der [Schiebetorantrieb-Übersicht](/hub/garage/schiebetorantrieb) sehen Sie, welche Pakete Stange, Sensorik und Entriegelung mitbringen. Hier geht es um die Montage-Logik für Schiebetore, ohne Ihre Herstelleranleitung zu ersetzen. Mechanik kommt vor Elektronik: Klemmt das Tor von Hand, verschärft der Motor das Problem. Planen Sie Mechanik und Elektro auf zwei Blöcke. Wer alles an einem Abend erledigen will, übersieht oft Sensortest und die Übung der Notentriegelung.
Sie haben das Set geliefert bekommen und fragen sich, ob zuerst Strom, Zahnstange oder Endlagen dran sind, während das Tor noch schwergängig läuft.
Sie haben das Set geliefert bekommen und fragen sich, ob zuerst Strom, Zahnstange oder Endlagen dran sind, während das Tor noch schwergängig läuft. In der Schiebetorantrieb-Übersicht sehen Sie, welche Pakete Stange, Sensorik und Entriegelung mitbringen. Hier geht es um die Montage-Logik für Schiebetore, ohne Ihre Herstelleranleitung zu ersetzen. Mechanik kommt vor Elektronik: Klemmt das Tor von Hand, verschärft der Motor das Problem. Planen Sie Mechanik und Elektro auf zwei Blöcke. Wer alles an einem Abend erledigen will, übersieht oft Sensortest und die Übung der Notentriegelung.
Unsere Top-Empfehlungen
| Badge | Produkt | Zahnstange | Notentriegelung | Lichtschranke | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|

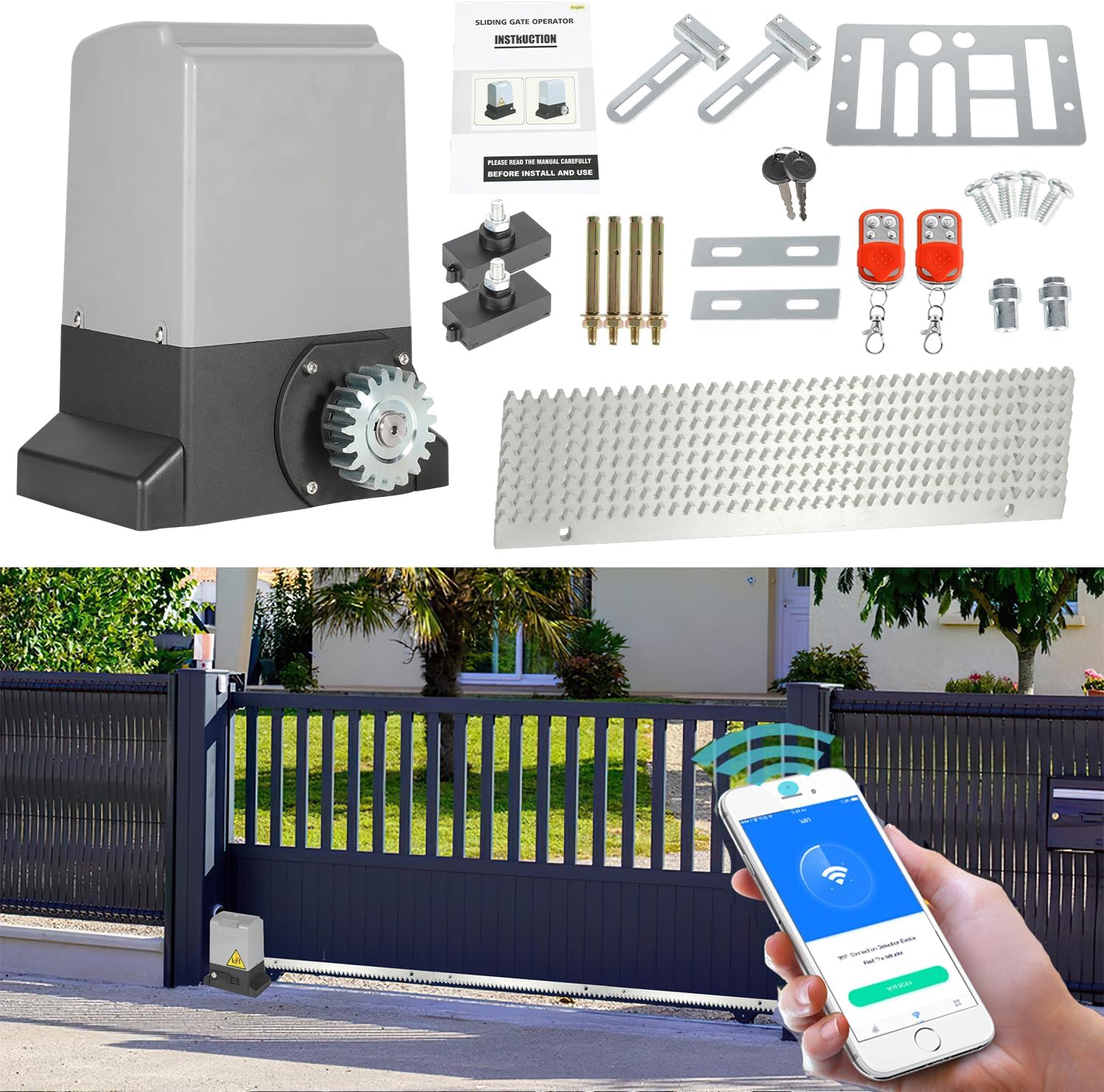

| Testsieger |  Fiqops Fiqops Schiebetorantrieb 800 kg WLAN | 4 m | Ja | Nein | 9.4 | ∼ 145,34 € | Zum Angebot |

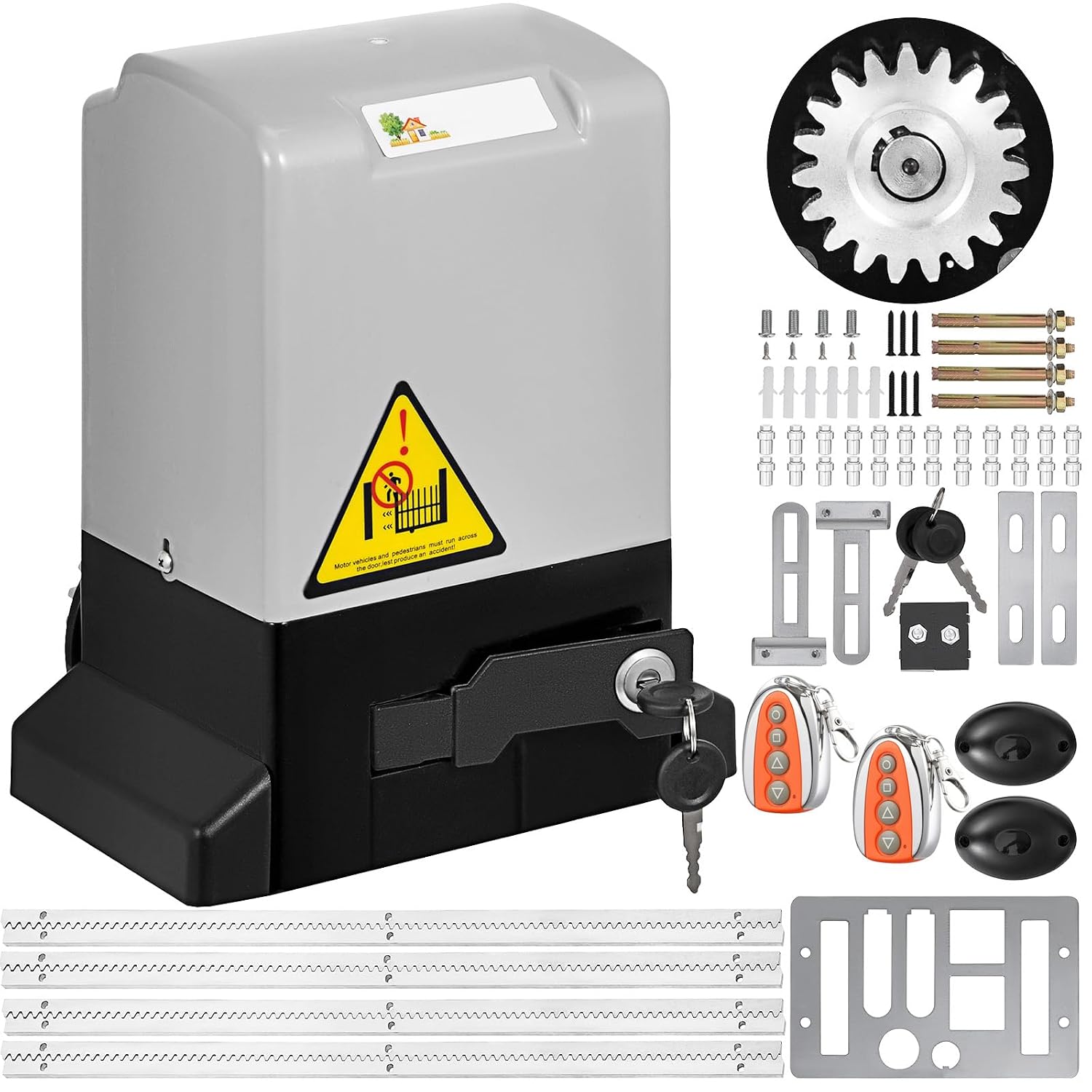

| Preis-Tipp |  VEVOR VEVOR Schiebetorantrieb PY817 600 kg | k. A. | k. A. | Nein | 8.9 | ∼ 145,00 € | Zum Angebot |

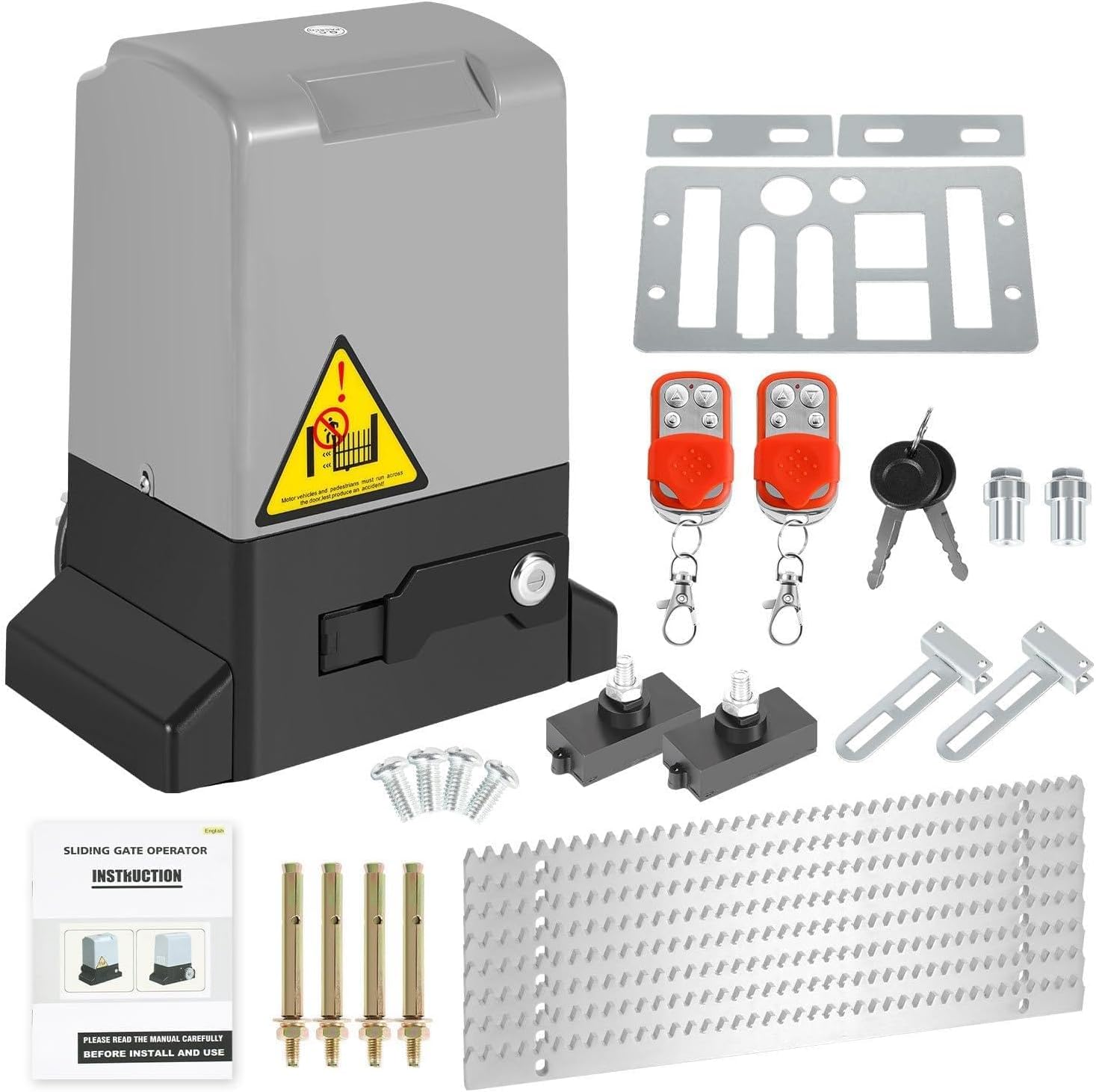

| Alternative |  Fogmiea Fogmiea Schiebetorantrieb KMQ-01 800 kg | 4 m | Ja | Ja | 8.1 | ∼ 136,79 € | Zum Angebot |
Inhalt
Vor der Montage prüfen
Rollen, Schiene und Torblatt müssen ohne Motor handlich laufen. Klemmt etwas, stoppt die Kraftbegrenzung ständig oder der Motor heizt. Messen Sie den Laufweg, prüfen Sie das Modul der Zahnstange und legen Sie die Motorposition fest, also Bodenplatte und Fundament. 230-V-Sets brauchen einen fachgerechten Anschluss und Schutz. Diese Seite ersetzt keinen Elektriker. Planen Sie Kabelwege trocken und halten Sie Schutzart-Angaben gegen Ihre Wetterlage.
Fehlen Lichtschranken, klären Sie das Schutzniveau vor der Inbetriebnahme unter Schiebetorantrieb Sicherheit und Lichtschranke. Ist die Stange zu kurz, stoppen Sie und lesen die Schiebetorantrieb Kaufberatung. Nachbestellung vor dem Bohren spart Zeit. Bodenplatte und Zahnstange über mehrere Meter halten geht allein schlecht. Reservieren Sie einen Nachmittag für Mechanik und einen weiteren für Elektro und Teach-Lauf. Fotografieren Sie die Kabelbelegung der Endschalter, bevor Sie Klemmen lösen.
Antrieb und Zahnstange setzen
Motor und Ritzel werden fest am Boden montiert. Die Zahnstange sitzt am Torblatt mit korrekter Höhe und Flucht zur Schiene. Professionelle Anleitungen nennen oft ein Spiel von etwa ein bis zwei Millimetern zwischen Ritzel und Stange. Zu eng frisst Zähne, zu weit schlägt das Getriebe. Das ist Feinarbeit mit Messung, kein Augenmaß allein.
Module M4, M5 und M6 müssen zum Ritzel passen. Mischungen aus Alt- und Neuteilen funktionieren nicht zuverlässig. Bei vier Metern im Paket und fünf Metern Weg endet die Montage hier, nicht mit Gewalt am Endschalter. Endanschläge und Magnete gehören so, dass das Tor in der Endlage nicht überfährt. Vertauschte Endlagen sind ein häufiger Grund für eine abbrechende Lernfahrt. Bei Nylon-Stangen auf saubere Verbindungsstücke achten. Lücken erzeugen Ritzel-Schlag. Stahl-Stangen brauchen Korrosionsschutz an der Schnittstelle. Federt das Tor in der Endlage leicht nach, den Endanschlag nicht zu früh setzen, sonst lernt die Elektronik falsche Kräfte.
Endlagen und Lernfahrt
Nach dem mechanischen Einbau folgt die elektrische Erstinbetriebnahme: Endlagen einlernen, Kraftgrenzen setzen, Reversierung testen. Hersteller unterscheiden sich. Folgen Sie der mitgelieferten Anleitung, nicht einer Flügeltor-Anleitung aus dem Internet. Schiebe- und Drehantriebe haben unterschiedliche Kinematik. Falsche Anleitungen führen zu vertauschten Endschaltern.
Testen Sie mit Hindernis im Lichtkegel, wenn Sensorik da ist, und ohne Sensorik nur kontrolliert im Sichtfeld. Automatisches Schließen ohne Sicht erst freigeben, wenn die Schutzeinrichtungen sitzen. Die Notentriegelung üben Sie bei Tageslicht. Bei Stromausfall müssen Sie wissen, wo der Schlüssel greift und wie der Motor mechanisch entkoppelt wird. Lichtschranken so ausrichten, dass der Strahl den Gefahrenbereich abdeckt, ohne dass Regen, Schmutz oder Pflanzen ihn dauerhaft unterbrechen. Kabel geschützt zum Motor führen. Nach dem Teach-Lauf mindestens zehn Zyklen im Sichtfeld fahren, bevor Sie aus dem Auto fernsteuern. Die App-Kopplung kann warten, bis die Mechanik stimmt.
Wann Sie einen Fachbetrieb holen
Holen Sie Hilfe, wenn öffentliche Zufahrt, Kinder oder eine unklare Elektroinstallation im Spiel sind, wenn das Tor sehr schwer ist oder wenn Sie Dokumentationspflichten bei der Nachrüstung nicht selbst tragen wollen. Eigenmontage spart Montagekosten, nicht Haftung. Wer unsicher zwischen ähnlichen Sets ist, vergleicht vor dem Einbau im Schiebetorantrieb Test und Vergleich, statt zwei Motoren nacheinander zu verbauen.
Typische Fehler: Endschalter setzen, bevor die Schiene gerade ist. Sensorik vergessen und trotzdem per Funk fahren. Eine Anleitung ignorieren, weil ein Video ein anderes Tor zeigt. Fehlende Entriegelungsschlüssel oder eine zu kurze Stange entdecken Sie besser am Werktisch als auf der Schiene. Notieren Sie Seriennummer und Einbaudatum. Das hilft bei Wartung und ersetzt keine Fachdokumentation.
Nach der Montage die Schiene von Laub und Eis freihalten, Rollen nachstellen und die Kraftbegrenzung bei Temperaturwechsel prüfen. Der Antrieb merkt sich falsche Kräfte, wenn das Tor im Sommer leicht und im Winter schwergängig läuft. Kondenswasser in der Steuerung erklärt sporadische Ausfälle oft besser als ein defekter Motor. Ruckelt das Tor, nicht sofort eine höhere Kilogramm-Klasse bestellen. Meist sind Schiene, Spiel oder Endlage die Ursache. Sender einlernen, alte Codes löschen und prüfen, ob Nachbar-Funk stört. Das verhindert Alltagsfrust und ist kein Sicherheitsersatz.
Häufige Fragen
Brauche ich ein Betonfundament?
Oft ja, für Bodenplatte und sauberen Stand. Die genaue Vorgabe steht in der Herstelleranleitung. Eine wackelnde Platte überträgt Vibration auf Zahn und Motor.
Welches Spiel zwischen Ritzel und Zahnstange?
Hersteller nennen häufig etwa 1 bis 2 mm. Der Wert stammt aus Fachanleitungen und gilt nicht universell ohne Ihre Anleitung. Nachstellen bei Temperaturwechsel kann nötig sein.
Wie setze ich die Endschalter?
Erst die mechanischen Endlagen am Tor, dann die elektrischen Endlagen per Teach-Lauf laut Anleitung. Vertauschte Reihenfolge bricht die Lernfahrt ab.
Was ist beim Stromanschluss zu beachten?
Fachgerechter 230-V-Anschluss, Schutzleiter, trockene Verlegung. Elektroarbeiten gehören an eine Fachkraft, wenn Sie unsicher sind.
Was tun, wenn das Tor stehen bleibt?
Mechanik, Endlage, Kraftabschaltung und Sensor-Meldung prüfen. Nicht mit Dauer-Vollgas gegen eine Blockade fahren.
Kann ich eine Flügel-Anleitung für ein Schiebetor nutzen?
Nein. Andere Geometrie und andere Endlagen-Logik. Nur eine schiebe-spezifische Anleitung oder ein Fachbetrieb.
Wann Kräfte und Lernfahrt einlernen?
Nach mechanischem Okay und vor dem freien Alltagsbetrieb. Hindernistest im Sichtfeld, Sensorik testen, wenn sie vorhanden ist.
Was, wenn die Anleitung nur Englisch oder Chinesisch ist?
Herstellerunterlagen zur Seriennummer suchen. Bei Lücken einen Fachbetrieb holen, statt an den Endlagen zu raten. Fehlinterpretation beschädigt das Getriebe.
