Streichmaß Holzwerkstatt: Kombinationswinkel Guide

Kurz gesagt

Streichmaß und Kombinationswinkel lösen ein Problem, das Anschlagwinkel allein nicht abdecken: Parallellinien in festem Abstand zur Kante ziehen – für Scharniere, Lochreihen, Nutführungen und saubere Kanten an Möbelteilen. Wer nur Zollstock und L-Winkel hat, misst jeden Abstand einzeln nach und summiert Fehler. Streichmaß und Kombinationswinkel übertragen einen einmal eingestellten Abstand entlang der gesamten Kante.

Streichmaß: zwei Schenkel mit verstellbarem Abstand, oft mit Feineinstellung – klassisches Schreinerwerkzeug für Parallellinien. Kombinationswinkel: Winkel plus verschiebbares Lineal, oft Allrounder für Winkel und Abstand. Für die Holzwerkstatt ergänzen sie Schreinerwinkel und Anschlagwinkel – ersetzen sie nicht bei 90-Grad-Prüfung.

Was ein Streichmaß leistet

Das Streichmaß hat zwei Schenkel, deren Abstand du einstellst und fixierst. Du legst einen Schenkel an die Werkstückkante, führst Bleistift oder Anreißnadel am anderen entlang – parallele Linie in konstantem Abstand. Typische Einsätze: Scharnier-Linien an Türen, Lochreihen für Regalböden, Markierung für Nutfräser-Führung, Gleichmaß an mehreren Brettern derselben Serie.

Im Vergleich zum wiederholten Nachmessen mit Zollstock sparst du Zeit und vermeidest kumulative Fehler. Ein Millimeter Versatz pro Loch summiert sich über zehn Bohrungen zu sichtbarer Schiefstellung. Streichmaß hält den Abstand mechanisch – vorausgesetzt, die Einstellung sitzt und du führst ruhig.

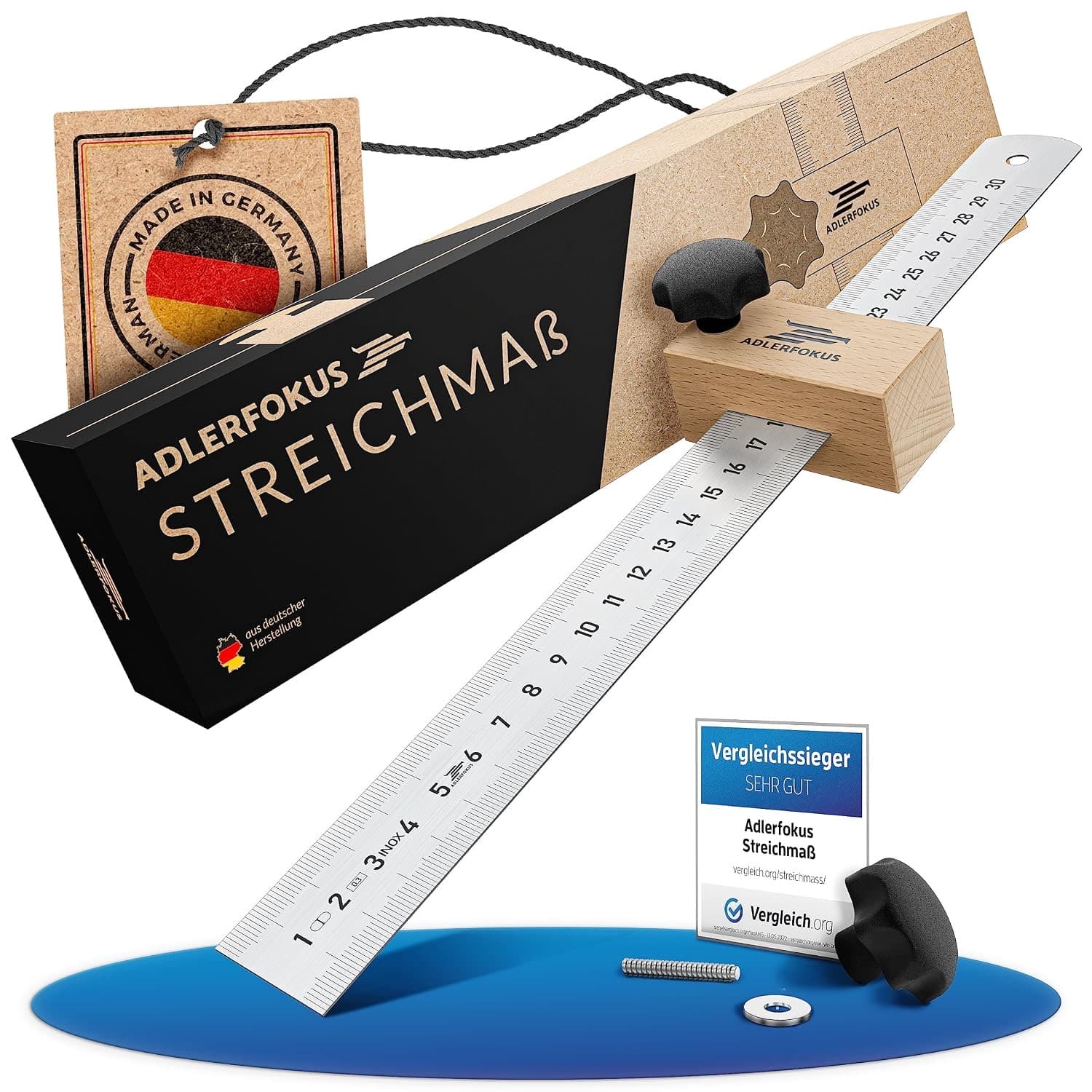

Qualität erkennst du an stabiler Verstellung ohne Spiel, sauberen Schenkelführungen und lesbarer Skala. Billige Modelle verstellen sich beim Streichen; mittlere Preisklasse reicht für Hobby-Schreiner. Profi-Streichmaße aus Stahl mit Feinschraube kosten mehr, halten aber Jahrzehnte.

Kombinationswinkel: Winkel plus Lineal

Der Kombinationswinkel verbindet Winkelteil (oft 90° und 45°) mit einem verschiebbaren Lineal oder Anschlag. Du nutzt ihn zum Anreißen von Winkeln und zum Streichen paralleler Linien in variablen Abständen – ein Werkzeug statt zwei. Kompromiss: oft weniger präzise als dediziertes Streichmaß bei feinsten Abständen, dafür vielseitiger in der Werkzeugkiste.

Für Heimwerker, die gelegentlich Möbel bauen und nicht ganze Schreiner-Ausstattung wollen, ist der Kombinationswinkel ein sinnvoller Mittelweg. Wer regelmäßig identische Lochreihen produziert, investiert zusätzlich in ein Streichmaß – oder baut eine einfache Bohrschablone.

Der Schreinerwinkel bleibt für klassische 90°-Kantenarbeit wichtig; Streichmaß und Kombi ergänzen bei Abstands- und Parallelaufgaben. Der Anschlagwinkel prüft Rechtwinkligkeit – Streichmaß setzt voraus, dass deine Ausgangskante gerade ist.

Typische Projekte in der Holzwerkstatt

Türen und Klappen: Scharnier-Abstand von der Kante, mehrere Scharniere auf einer Linie – Streichmaß stellt einmal ein, markierst alle Positionen. Regale: Lochreihen in beiden Seitenteilen müssen identisch sein – Streichmaß an beiden Teilen mit gleicher Einstellung. Rahmen: Nut für Glasscheibe oder Rückwand parallel zur Außenkante.

Kombinationswinkel eignet sich für schnelle Gehrungsmarkierungen plus parallele Hilfslinien ohne Werkzeugwechsel. Bei Serienfertigung (z. B. zehn identische Kisten) amortisiert sich ein gutes Streichmaß schnell; bei Einzelstück reicht oft Kombi oder sorgfältiges Nachmessen.

Schubladen mit Holz- oder Metall-Führungsschienen brauchen parallele Linien auf beiden Seitenwänden. Beim Nutfräsen am Tisch markierst du die Nut-Linie parallel zur Referenzkante – der Fräser folgt der Linie, nicht deinem Augenmaß. Baust du zehn identische Kisten, notierst du die Streichmaß-Einstellung auf dem Projektblatt und prüfst vor der Serie, ob die Schraube noch fest sitzt.

Handhabung und Fehler vermeiden

Streichmaß: Abstand feststellen, Schraube anziehen, Anschlag fest an Kante, ruhig streichen ohne zu kippen. Kippen verändert den effektiven Abstand. Kombinationswinkel: Lineal festklemmen, Winkelteil sauber anlegen wie beim normalen Anschlag.

Häufige Fehler: zu lose Verstellung, stumpfer Bleistift (Linie zu breit), Kante nicht gerade (parallele Linie folgt schiefer Referenz). Vor kritischen Bohrungen immer erste Position prüfen – einmal falsch eingestellt, sind alle Löcher falsch. Gegenmaßnahme: Schraube fest, ruhig führen, scharfer Bleistift, vorher Anschlagwinkel auf Rechtwinkligkeit der Kante.

Erste Position testen – einmal falsch eingestellt, sind alle Löcher falsch. Das gilt für Scharniere, Regalbohrungen und Führungsschienen gleichermaßen.

Parallele Scharnier-Linie anreißen

Lege das Brett mit der zu beschlagenden Kante nach oben. Stelle am Streichmaß den Abstand ein – typisch 3 bis 5 mm von der Kante bis zur Bohrungsmitte, je nach Scharnier. Fixiere die Schraube. Lege den Anschlag-Schenkel fest an die Kante, ziehe mit dem Bleistift entlang des anderen Schenkels über die gesamte Kantenlänge. Du hast eine parallele Hilfslinie.

Markiere Scharnier-Positionen entlang dieser Linie mit Zollstock oder kleinem Lineal – alle auf derselben Hilfslinie, keine schiefen Abstände. Bohre senkrecht. Wiederhole mit identischer Streichmaß-Einstellung am zweiten Türblatt – Symmetrie garantiert.

Mit Kombinationswinkel stellst du das verschiebbare Lineal auf denselben Abstand ein und nutzt den Winkelteil als Anschlag – etwas weniger steif als dediziertes Streichmaß, aber für zwei Türen im Jahr ausreichend.

Werkzeugkette und Kaufkriterien

Der Schreinerwinkel prüft 90° und markiert rechte Ecken – er stellt keinen variablen Abstand parallel zur Kante ein. Ohne Streichmaß misst du jeden Scharnier-Abstand einzeln – Fehler summieren sich. Für Möbel aus Sperrholz und Massivholz ist die Kombination Streichmaß plus Anschlagwinkel nahe am professionellen Workflow: Winkel für rechte Ecken, Streichmaß für gleichmäßige Abstände entlang der Kante.

Material Stahl oder Alu – Kunststoff nur für grobe Schablonen. Skala in mm lesbar. Verstellbereich passend zu deinen Projekten (typisch 0–200 mm Abstand). Kombinationswinkel: prüfen ob Lineal ohne Spiel führt und Winkelteil Umschlagtest besteht. Budget: Streichmaß ab etwa 15–30 € brauchbar; Kombi oft 10–25 €. Nicht das billigste Modell mit wackelnder Schraube wählen.

Saubere Holzarbeit folgt oft einer Kette: Anschlagwinkel für rechte Kante, Streichmaß für parallele Hilfslinien, Schreinerwinkel für traditionelle Markierung, Kombinationswinkel wenn du wenig Platz in der Kiste hast. Kein Werkzeug macht alles optimal. Wer nur gelegentlich baut, startet mit Kombinationswinkel; wer merkt, dass Parallellinien zentral werden, ergänzt dediziertes Streichmaß.
