Graben Garten Leitungsplan: Sicherheit vor dem Einstich

Kurz gesagt

Graben Garten Leitungsplan ist keine Bürokratie-Spielerei — es ist die Voraussetzung dafür, dass dein Drainagespaten Erdkabel legt statt Stromkabel durchtrennt. Unter jedem älteren Rasen können Strom, Wasser, Gas, Telekom und Drainage verlaufen, oft ohne dein Wissen. Wer mit dem Spaten einfach mal anfängt, riskiert Versicherungsfall und Gesundheit.

Dieser Ratgeber ordnet Planung, Markierung, Tiefe und Werkzeug ein — bevor du den ersten Einstich setzt. Die technische Grab-Anleitung findest du ergänzend im Artikel Kabelgraben und Drainage.

Warum der Leitungsplan zuerst kommt

Gräben ist die sichtbare Spitze eines unsichtbaren Netzes. Stromerdkabel, Trinkwasser, Abwasser, Gas, Telekom und Regenwasser-Drainage verlaufen in unterschiedlichen Tiefen und Abständen. Pläne aus dem Hausbau sind Gold wert — fehlen sie, hilft Leitungsauskunft über die zuständigen Stellen, in Deutschland regional über Leitungsauskunft-Portale und Netzbetreiber organisiert.

Ohne Plan gräbst du breit und tief, bis etwas knirscht — dann ist der Schaden da. Ein schmaler Drainagespaten reduziert Rasenschaden, nicht das Risiko, eine unbekannte Leitung zu treffen. Sicherheit kommt vor Werkzeugwahl. DGUV und Unfallversicherungen warnen regelmäßig vor Grabunfällen unter Spannung. Selbst Niederspannung im feuchten Graben kann tödlich sein.

Dieser Artikel ersetzt keine Rechtsberatung. Für dein Projekt gelten Netzbetreiber, Bauordnung und ggf. Genehmigungen — informiere dich vor größeren Grabungen bei den zuständigen Stellen.

Leitungen finden und markieren

Schritt eins: Alle vorhandenen Unterlagen sammeln — Grundriss, Außenanlagenplan, Notizen vom Vorbesitzer. Schritt zwei: Leitungsauskunft anstoßen, wenn Lücken bleiben — Vorlauf einplanen, nicht am Morgen des Grabtags bestellen. Schritt drei: Sichtbare Hinweise vor Ort prüfen — Zähler, Kellerführungen, Mäuerlein, alte Markierungen.

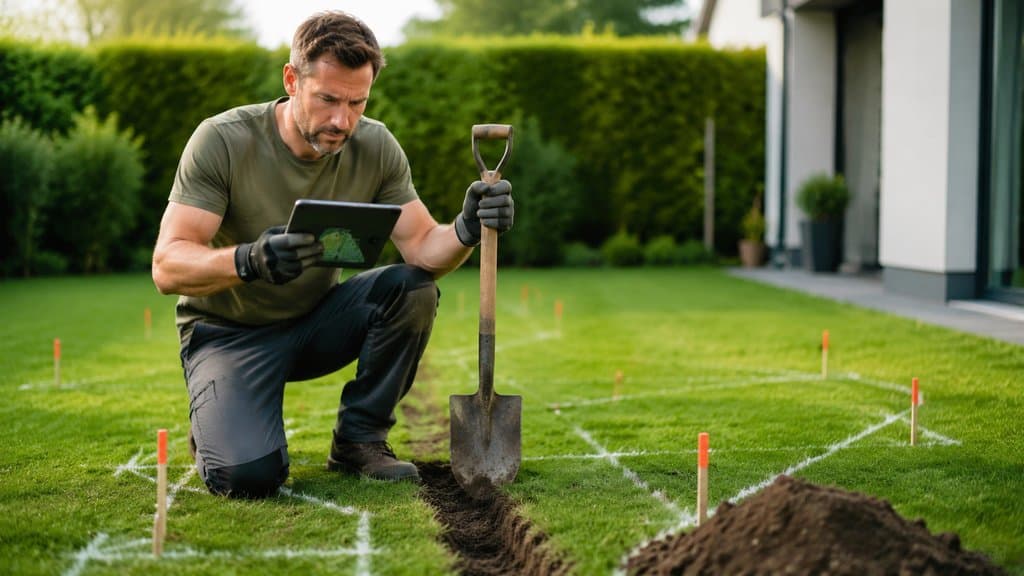

Ortungsgeräte und Fachfirmen können Leitungen einmessen — für Hausbesitzer mit unklarem Bestand oft günstiger als ein Schaden. Markiere die Trasse mit Fahnen oder Sprühkreide und grabe parallel, nicht direkt auf der vermuteten Linie, bis du die Leitung siehst. Dann vorsichtig freilegen.

In Reihenhaus-Anlagen verlaufen Leitungen manchmal über Grundstücksgrenzen — der Plan vom Nachbarn oder die Hausverwaltung kann fehlende Stücke liefern. Bei Mietobjekten Vermieter fragen, ob Graben erlaubt ist und wo Leitungen liegen. Häufiger Fehler: Bei mir liegt nichts — viele Gärten haben mindestens Strom zum Gartenhaus oder alte Zäune mit Erdung.

Tiefe, Abstände und Normen grob

Tiefen sind projektabhängig — abhängig von Leitungstyp, Spannung, Verlegungsjahr und lokaler Ausführung. Für Erdkabel nennen Ratgeber oft 60 bis 80 Zentimeter als übliche Größenordnung im Garten. Das ersetzt nicht die Prüfung der VDE- und Herstellervorgaben für dein konkretes Kabel und den Schutz durch Leerrohr oder Sandbett.

Abstände zwischen Leitungen und zu Gebäuden sind in Normen und TAB der Netzbetreiber geregelt. Als Laie reicht: nie näher als nötig, parallele Gräben mit Abstand, keine scharfen Werkzeuge direkt auf markierter Linie. Bei Gas und Druckwasser gilt: bei Zweifel Fachbetrieb. Nie pauschal raten — nur Herstellerangaben und VDE-Vorgaben zum konkreten Kabel sind maßgeblich.

Strom, Gas, Wasser — grobe Unterscheidung

Strom bedeutet Lebensgefahr bei Beschädigung — Abstand halten, Freilegung vorsichtig, niemals unter Spannung arbeiten. Gas: Geruch beachten, Ventile kennen, bei Verdacht sofort Fachdienst. Wasser unter Druck kann Graben nass und gefährlich werden — Hauptleitung nicht selbst anbohren. Telekom und Glasfaser sind weniger lebensbedrohlich, aber teuer bei Schaden — Plan trotzdem prüfen.

Sicher graben — Technik und Werkzeug

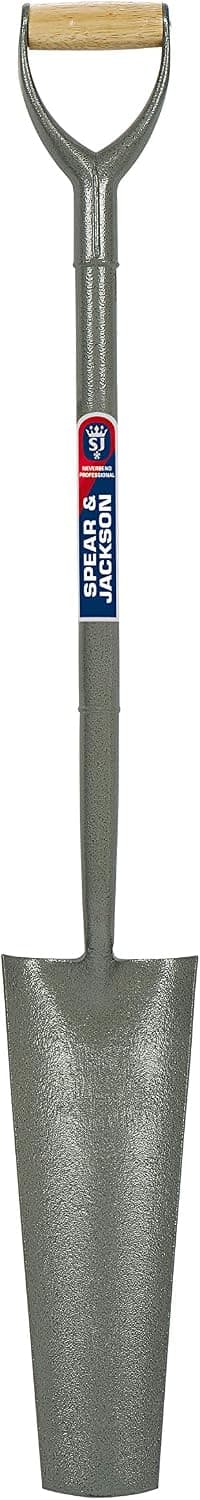

Nach Freigabe und Markierung wählst du schmales Werkzeug für kontrollierte Tiefe. Der Drainagespaten eignet sich für Kabeltrassen — schmale Spitze, weniger Querschnitt als ein Normalspaten. Lochspaten nur für Punktlöcher, nicht für lange Leitungsgräben. Grabungsmesser ergänzt bei Wurzeln quer zur Trasse — siehe Grabungsmesser-Vergleich.

Schichtweise graben: Erst obere Rasen- und Muttererde, dann tiefer — nicht mit einem Hieb auf volle Tiefe. Nahe markierten Leitungen Handarbeit statt Maschine. Leerrohr und Sand schützen neue Kabel — beschrieben im Kabelgraben-Artikel. Schutzausrüstung: Handschuhe, Sicherheitsschuhe, bei Bedarf Gehörschutz bei maschineller Arbeit. Keine Metallsohle allein schützt vor Strom — deshalb Leitungen kennen.

Werkzeugwahl nach Grabtiefe

Flach unter 40 Zentimeter: Spaten oder Handspaten oft ausreichend für Rasenstreifen und kleine Leitungen. Mittel 40 bis 70 Zentimeter: Drainagespaten für schmale Trasse, schichtweise. Tief über 70 Zentimeter: Stützung, Profi, Sicherheit — Handspaten allein reichen nicht, Verkantung und Einsturzgefahr steigen.

Wann du stoppen musst

Sofort stoppen, wenn du unbekanntes Material triffst: farbige Kabel, Rohre, Warnbänder, Gasgeruch, Wasser unter Druck. Nicht weiter freilegen mit Spitze, nicht Leitung bewegen oder testen. Abstand halten, Bereich absperren, Netzbetreiber informieren.

Profi rufen bei: Gasleitung sichtbar oder vermutet, Schaden an bestehender Leitung, Graben tiefer als 80 Zentimeter ohne Stützung, Hanglage mit Rutschgefahr, Hausanschluss neu, öffentlichem Gehweg. DIY endet dort, wo Haftung und Gefahr steigen. Selbstverschuldete Kabelschäden können teuer werden — Leitungsplan ist auch Ökonomie.

Bei Stromschlag-Verdacht: nicht anfassen, Bereich sichern, Rettungsdienst 112, Strom abschalten wenn sicher möglich. Bei Gasgeruch: Fenster, keine Funken, Gas abdrehen wenn bekannt, Feuerwehr. Graben stoppen ist immer erste Maßnahme bei Unklarheit.

Praktischer Ablauf vor dem ersten Einstich

Woche eins: Projekt definieren — Trasse, Tiefe, Leitungstyp neu versus bestehend. Woche zwei: Pläne und Leitungsauskunft einholen. Vor Ort: Markierung, Fotos, Nachbarn fragen bei alten Anlagen. Grabtag: Werkzeug bereit — Drainagespaten, Lochspaten für Punktlöcher, Markierungen sichtbar. Während: schichtweise, langsam nahe Leitungen. Danach: Verfüllung schichtweise, Dokumentation wo neues Kabel liegt.

Fotos der verlegten Leitung mit Tiefe und Datum in Ordner legen. Skizze am Hauswand-Ordner oder digital — beim nächsten Projekt sparst du Leitungsauskunft und Rätselraten. Warnband und Sand bei neuer Verlegung nicht sparen. Regen macht Gräben instabil, Frost macht Boden hart — Planung beinhaltet auch Wetterfenster, nicht nur Papierkram.

• Leitungsauskunft oder Plan vorhanden?
• Trasse markiert und Nachbarn informiert?
• Werkzeug passend — schmale Trasse statt breitem Spaten?
• Erste Hilfe und Handy griffbereit?
• Grabtiefe und Stopp-Regel klar — bei Gas sofort Profi?
• Wenn eine Antwort fehlt: nicht graben.
