Umlenkrolle richtig einsetzen: Doppelzug und Winkel

Kurz gesagt

Umlenkrolle richtig einsetzen heißt zuerst zu klären, welchen Job du brauchst: Nur die Seilrichtung ändern – oder die effektive Zugkraft verdoppeln? Beides nutzt dieselbe Hardwareklasse, aber unterschiedliche Montage. Wer automatisch doppelte Kraft erwartet, obwohl das Seil nicht zur Winde zurückläuft, hat das Prinzip nicht verstanden und kauft oft die falsche Produktklasse mit.

Im Doppelzug (2:1) kann die Zugkraft am Lastpunkt theoretisch etwa verdoppelt werden, während die Seilgeschwindigkeit halbiert wird. Kehrseite: Rolle und Anker sehen bis zu etwa das Zweifache der Winden-Line-Pull – Faustregel für Forst und Recovery, keine Garantie. Eine 8-€-Leichtlast-Rolle und ein dünner Baum reichen dafür nicht. Vertiefung im Umlenkrolle-Vergleich und in Umlenkrolle Kaufberatung.

Zwei Jobs – Umlenken vs. Doppelzug

Job eins: reine Richtungsänderung. Das Seil läuft zur Rolle und weiter in eine andere Richtung – die Winde arbeitet mit normaler Line Pull, ohne Kraftverdopplung am Lastpunkt. Job zwei: Doppelzug. Das Seil läuft zur Last, über die Rolle zurück zur Winde und wird dort befestigt. Zwei Stränge tragen die Last, die effektive Zugkraft steigt.

Der Unterschied liegt im Seilführungsplan, nicht im Produktnamen. Eine Sonnensegel-Rolle mit sicher 60 kg ist für Job eins auf der Terrasse gedacht, nicht für Job zwei an einer 2.000-kg-Winde. Setup-Logik: Umlenkrolle Seilwinde Kombination. Doppelzug ist kein Dauerersatz für eine grundlegend unterdimensionierte Winde – er hilft bei engen Recovery-Situationen und schrägen Ankern.

Doppelzug Schritt für Schritt

Seil von der Winde zur Last, dort Umlenkrolle mit ausreichender WLL über Schäkel befestigen, Seil zurück zur Winde und am Festpunkt sichern. Vor Last: Spreizwinkel prüfen. Parallel laufende Stränge belasten Rolle und Anker maximal; weiter auseinanderlaufende Stränge entlasten beide, reduzieren aber den Kraftgewinn. Side Load – seitliche Belastung – ist unter Last tabu.

Praxisbeispiel: Pkw im Graben, Ankerbaum schräg, Line Pull in höherer Seillage schon schwächer. Forst-CE-Rolle am Baum, Seil zum Fahrzeug, zurück zur Winde. Effektive Zugkraft steigt, Geschwindigkeit sinkt. Gleichzeitig müssen Baum und Rolle die etwa zweifache Windenzugkraft tragen – eine KCNOFNC mit sicher 60 kg wäre hier das erste Versagensglied.

Synthetikseile sind empfindlicher als Stahl: Abrieb an zu kleiner Rolle oder scharfkantiger Öffnung schädigt Fasern. Wer Synthetik nutzt, stimmt Rolle und Seil aufeinander ab – Materialwahl und Snapback stehen in Stahlseil oder Synthetik. Die Seilführung muss sauber durch die Nut laufen, ohne Überlappungen und ohne Kantenkontakt.

Dimensionierung Rolle, Anker, Seil

Ausgangspunkt ist die Line Pull der Winde in der ersten Seillage. Faustregel: Rolle und Anker für 180°-Umschlingung mindestens das Doppelte dieser Zugkraft. Eine 900-kg-Winde verlangt also mindestens 1.800 kg WLL an Rolle und Anker – nicht die „max. 500 kg“ aus einem Amazon-Titel. Details: Umlenkrolle Tragkraft berechnen.

Das schwächste Glied entscheidet: Winde, Seil, Schäkel, Rolle, Anker. Passt die Winde, aber der Schäkel nur 1.500 kg WLL hat, gilt 1.500 kg. D/d-Verhältnis – Rollendurchmesser geteilt durch Seildurchmesser – idealerweise mindestens 10:1 als Seilschonungs-Faustregel. Ein 10-mm-Seil braucht mindestens 100 mm Rollendurchmesser. Ankerlogik: Ankerpunkt und Montagefläche.

Winkel, Reibung und Verluste

Die theoretische 2:1-Übersetzung trifft im Gelände selten exakt. Reibung an Rolle, Seil und Untergrund frisst Gewinn – ehrlicher planen mit etwa 1,7× bis 1,9×. Spreizwinkel steuert Belastung auf Rolle und Anker: je spitzer, desto höher die Resultierende; je weiter, desto geringer Belastung und Kraftgewinn. Side Load durch schief geführtes Seil kann Bügel und Lager zerstören.

Leichtlast, Forst-CE und Recovery

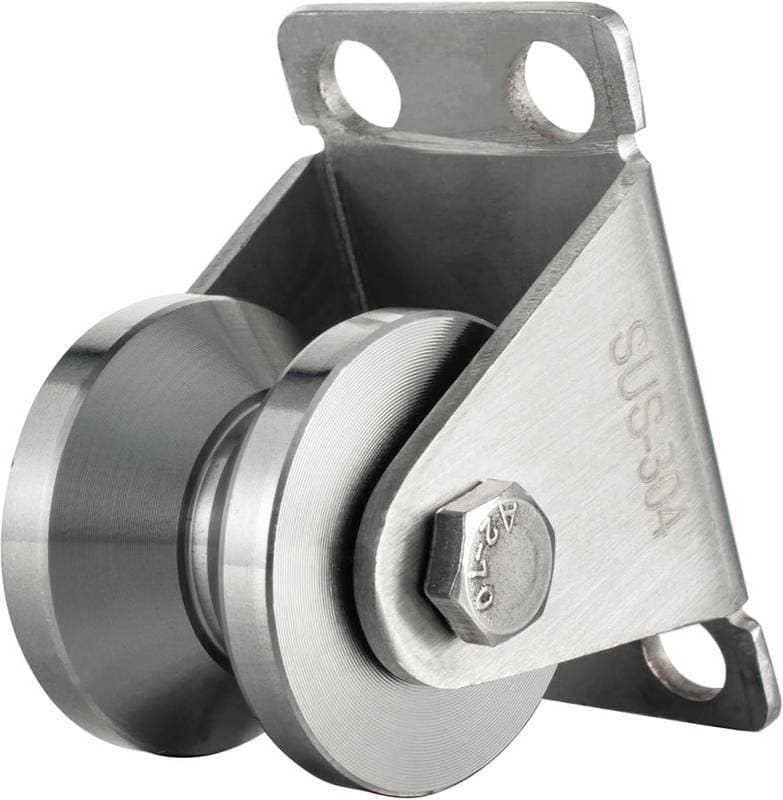

Drei Segmente, nicht austauschbar. Leichtlast (KCNOFNC, HOLMOL): Sonnensegel und DIY, sichere Planungslast oft 60–150 kg, kein CE für Forst – ungeeignet für Seilwinde-Doppelzug. CE-Forstrollen (GOTEC, DELTA): forstlicher Bodenzug mit Prüfzeugnis, typisch 500 kg und dünnes Seil – richtige Klasse, wenn die 2×-Regel zur Winde passt. Recovery-Snatch-Blocks: höhere WLL und dickere Seile für Offroad.

Trade-off: 8 € Leichtlast für Terrasse vs. CE-Forstrolle um rund 65 € mit Nachweis vs. teurer Snatch Block für Offroad-WLL. Kein Segment ist „am besten“ – nur passend oder unpassend. Abstimmung mit Winde: Seilwinde 12 V Kaufberatung.

Checkliste vor Volllast: Kennst du die Line Pull in der ersten Seillage? Erfüllt die Rolle die 2×-Regel? Trägt der Anker dieselbe Kraftklasse? Passt das Seil im D/d-Verhältnis? Ist das schwächste Glied – Schäkel, Haken, Baum – klar? Liegt der Spreizwinkel ohne Side-Load? Eine Nein-Antwort heißt Setup umbauen, nicht stärker ziehen. Spec-Fallen erklärt Tragkraft richtig lesen.

Typische Fehler und Stopp-Signale

Häufigster Fehler: 8-€-Rolle an der 4.500-lbs-Winde – Faktor-Mismatch zwischen Marketing-Last und realer Doppelzug-Belastung. Zweitens: Umlenkung mit Doppelzug verwechseln. Drittens: Anker unterdimensioniert. Viertens: Snatch Block als Flaschenzug zum Heben missbrauchen – Bodenzug ist nicht Vertikalhub; dazu Zug oder Hub.

Stopp-Signale: Rolle quietscht unter Leichtlast, Seil läuft schief, Anker bewegt sich unter Vorspannung, Unsicherheit bei der 2×-Regel. Dann Setup umbauen – nicht stärker ziehen. Sicherheitslogik: Umlenkrolle Sicherheit und Sicherheit beim Ziehen und Heben.
