Nodalpunkt bestimmen: Eintrittspupille finden und notieren
Aktualisiert: Oktober 2026
Die Schiene sitzt auf dem Stativ, die Kamera ist fest, und im Sucher springt der Türrahmen gegen den Baum dahinter, sobald Sie nur wenige Grad schwenken. Nodalpunkt bestimmen heißt in der Praxis nicht, einen Punkt aus der Linsenrechnung zu suchen. Sie suchen die Eintrittspupille, den Punkt, um den sich nah und fern nicht gegeneinander verschieben. Der [Panoramakopf-Vergleich](/hub/kamera-zubehoer/panoramakopf) zeigt Köpfe, von denen keiner eine solche Schiene im Listing hat. Diese Seite setzt voraus, dass der Adapter schon da ist. Am Ende liegt ein Skalenwert auf dem Zettel, der nur für diese Kamera, dieses Objektiv und diese Brennweite gilt.
Die Schiene sitzt auf dem Stativ, die Kamera ist fest, und im Sucher springt der Türrahmen gegen den Baum dahinter, sobald Sie nur wenige Grad schwenken.
Die Schiene sitzt auf dem Stativ, die Kamera ist fest, und im Sucher springt der Türrahmen gegen den Baum dahinter, sobald Sie nur wenige Grad schwenken. Nodalpunkt bestimmen heißt in der Praxis nicht, einen Punkt aus der Linsenrechnung zu suchen. Sie suchen die Eintrittspupille, den Punkt, um den sich nah und fern nicht gegeneinander verschieben. Der Panoramakopf-Vergleich zeigt Köpfe, von denen keiner eine solche Schiene im Listing hat. Diese Seite setzt voraus, dass der Adapter schon da ist. Am Ende liegt ein Skalenwert auf dem Zettel, der nur für diese Kamera, dieses Objektiv und diese Brennweite gilt.
Unsere Top-Empfehlungen
| Badge | Produkt | Schiene | Gradskala | Libelle | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  NEEWER NEEWER Schwenkbasis | keine Nodalverschiebung | 0–360°, Teilung 15° | ja, mittige Blase | 7.8 | ∼ 31,13 € | Zum Angebot |

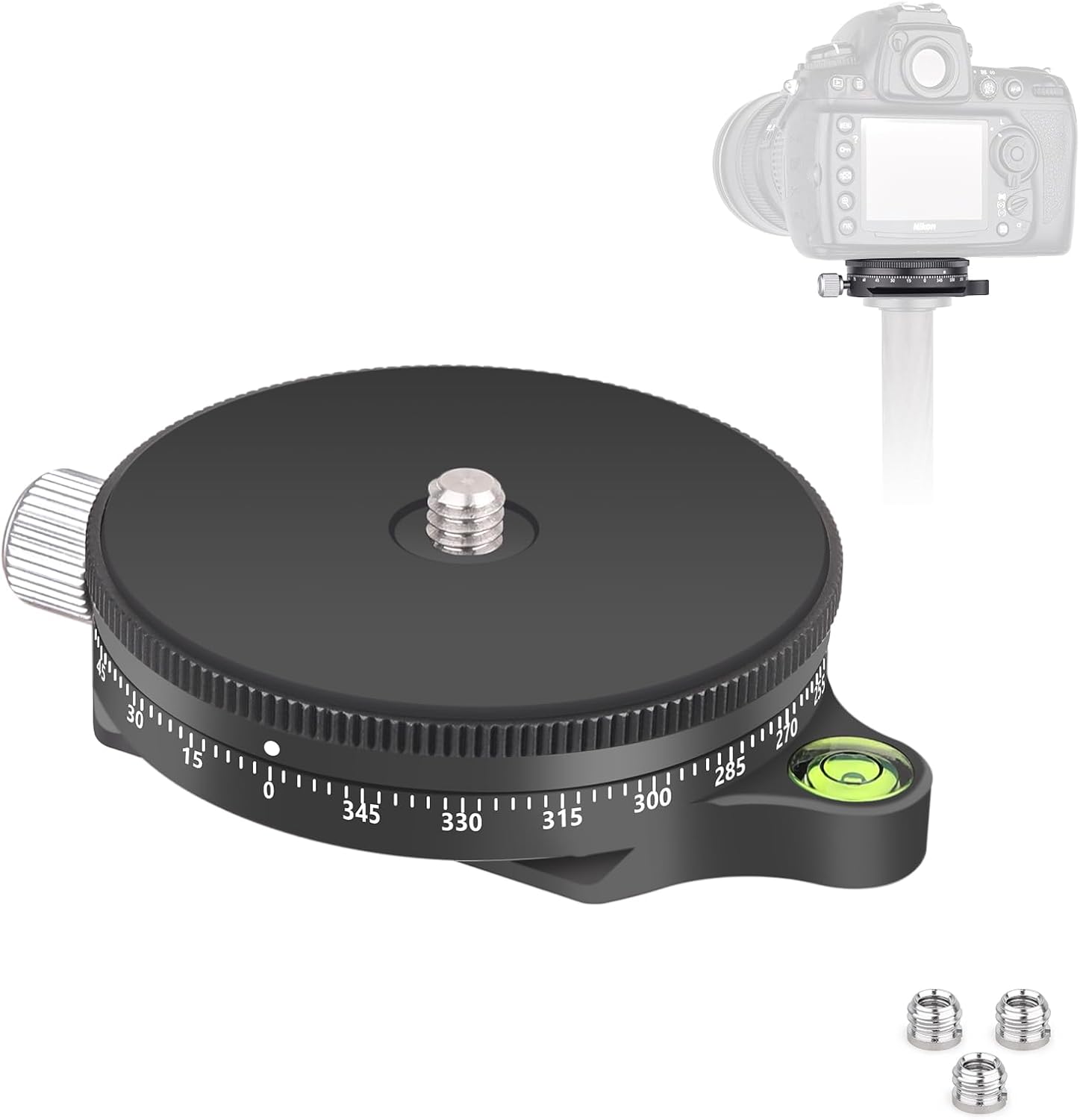

| Preis-Leistungs-Tipp |  ARTCISE ARTCISE PR03 | keine Nodalverschiebung | k. A. | ja | 6.4 | ∼ 23 € | Zum Angebot |
| Alternative |  Koolehaoda Koolehaoda H2 | keine Nodalverschiebung | ja, 360° | zwei Libellen, Sitz umstritten | 5.7 | ∼ 22,88 € | Zum Angebot |
Inhalt
Eintrittspupille, nicht der Nodalpunkt der Linsenrechnung
Der Name auf dem Gerät ist älter als die Aufgabe. Der optische Nodalpunkt der Linsenrechnung und der Punkt, um den ein Panorama ohne Versatz dreht, fallen nicht automatisch zusammen. Praxisrelevant ist die Eintrittspupille. Sie liegt vor der Sensorebene, nicht in der Filmebene, und sie wandert mit der Brennweite. Am kurzen Weitwinkel sitzt sie oft nahe der Frontlinse. Zoomen Sie von 16 auf 35 mm, ist der alte Strich auf der Schiene bereits der falsche.
Fachtexte zum No-Parallax-Point halten den Punkt nur dann für konstant, wenn Brennweite, Blende und Entfernung gleich bleiben. Der seitliche Wert gehört zur Kamera, der Tiefenwert zur Brennweite. Ob die Schiene überhaupt nötig ist, steht unter Schwenkbasis oder Nodalpunktadapter.
Erst die Drehachse senkrecht, dann die Seite
Ohne senkrechte Achse messen Sie den Versatz und die schiefe Drehung durcheinander. Das Stativ steht fest. Die Libelle sitzt auf dem Teil, das sich dreht, nicht unter der Kamera, wo Sie sie beim Schwenk nicht sehen. Sie nivellieren, drehen einmal leer und prüfen, ob die Blase in der Mitte bleibt. Erst dann kommt die Kamera auf die Schiene.
Seitlich schieben Sie die Kamera, bis die optische Achse über der Drehachse liegt. Dieser Wert ändert sich, wenn Sie das Gehäuse tauschen oder die Platte anders in die Klemme setzen, nicht wenn Sie nur die Brennweite drehen. Dieselbe Schiene, einmal eine kleine Spiegellose, einmal ein höheres Gehäuse mit Batteriegriff: Der seitliche Strich der kleinen Kamera sitzt am großen Body daneben. Notieren Sie den seitlichen Wert zur Kamera, bevor Sie die Tiefe anfassen. Die Kaufberatung bleibt draußen, solange die Schiene schon montiert ist und nur der Strich fehlt.
Nahe und ferne Kante für die Tiefe
Suchen Sie sich zwei senkrechte Kanten, eine nah, eine fern. Eine Türzarge zwei Meter vor dem Stativ und ein Fensterrahmen oder ein Laternenmast weiter hinten reichen. Beide müssen im Sucher übereinander liegen, wenn Sie geradeaus schauen. Dann schwenken Sie wenige Grad, sodass das Paar an den Rand wandert. Bleibt der Abstand gleich, sitzt die Schiene. Wandert die nahe Kante gegen die ferne, schieben Sie die Kamera auf der Schiene nach vorn oder hinten und schwenken erneut.
Schieben Sie in kleinen Schritten, nicht in ganzen Zentimetern auf gut Glück. Irgendwann bleibt der Spalt zwischen Zarge und Mast stehen. Diese Schienenposition ist das Ergebnis. Schreiben Sie Brennweite, Blende und Entfernung daneben. Ein Zoom, den Sie danach nur einen Millimeter verstellen, macht die Notiz ungültig. Dieselbe Brennweite am nächsten Samstag heißt: Ring auf den alten Strich, nicht neu raten.
Überlappung und feste Belichtung
Die Überlappung ist ein zweiter Job. Sie liefert dem Stitching Kontrollpunkte, sie hebt einen Versatz nicht auf. Die Angaben streuen, und keine davon ist eine Norm. Ein Rechner nennt mindestens etwa 20 Prozent, eher 25. Eine Akademie nennt 30 bis 50 Prozent. Mehr als die Hälfte eines Bildes ist eine Reserve, falls eine Aufnahme missrät, nicht der Beweis, dass die Schiene stimmt. Nachbarbilder sollen nicht mehr als etwa eine Blendenstufe auseinanderliegen, sonst setzt das Programm Helligkeitsstreifen, obwohl die Kanten passen.
Deshalb steht die Automatik aus. Zeit, Blende, ISO und Weißabgleich bleiben fest, der Modus ist manuell. Sie stellen scharf und schalten den Autofokus danach aus. Der Bildstabilisator bleibt auf dem Stativ aus. Sie lösen aus, ohne die Kamera anzustoßen, per Fernauslöser oder Selbstauslöser. Geister durch ein vorbeigehendes Auto oder Blätter im Wind bleiben, auch wenn die Schiene stimmt.
Was eine Schwenkbasis davon nicht kann
Eine flache Basis dreht um das Stativgewinde. Sie hat keine Schiene, also keinen Strich für 16 mm und einen anderen für 35 mm. Wer auf einer solchen Basis den Tür-Test macht, sieht den Versatz und kann ihn nicht wegschieben. Ferne Motive ohne Vordergrund kommen oft ohne diesen Punkt aus. Sobald die Zarge im Bild bleibt, ist die Basis das falsche Gerät.
Häufige Fragen
Ist der Nodalpunkt die Sensorebene?
Nein. Gesucht ist die Eintrittspupille, und die liegt vor dem Sensor. Den optischen Nodalpunkt der Linsenrechnung treffen Sie mit der Schiene nicht zuverlässig, und Sie müssen es auch nicht. Der praktische Test mit naher und ferner Kante zeigt den Punkt, um den sich der Versatz aufhebt. Ein Strich auf der Gehäuserückseite ist dafür kein Maß.
Was stelle ich zuerst ein, Seite oder Tiefe?
Zuerst die senkrechte Achse, dann die seitliche Lage der Kamera über dem Drehpunkt, dann die Tiefe auf der Schiene. Der seitliche Wert gehört zum Gehäuse und zur Platte. Der Tiefenwert gehört zur Brennweite. Wer zuerst die Schiene wild verschiebt, mischt beide Fehler und findet keinen Strich, der sich wiederholen lässt.
Muss ich bei jedem Zoom neu messen?
Ja, sobald sich die Brennweite ändert. Der Punkt wandert, am Weitwinkel oft nach vorn Richtung Frontlinse. Ein Zoomobjektiv braucht einen Strich pro genutzter Brennweite, nicht einen Kompromiss in der Mitte des Rings. Stellen Sie die Brennweite ein, messen Sie, notieren Sie, und rasten Sie den Ring beim nächsten Mal auf denselben Wert.
Gilt der Wert nach einem Fokuswechsel von nah auf fern?
Nicht zuverlässig. Fachtexte binden den No-Parallax-Point an dieselbe Entfernung, nicht nur an dieselbe Brennweite. Wechseln Sie von der Landschaft auf einen nahen Stein, prüfen Sie den Spalt erneut oder nutzen Sie den Wert, den Sie für diese Entfernung notiert haben. Blende mitnotieren, wenn Sie sie gegenüber der Messung geändert haben.
Kann ich das auf einer Schwenkbasis ohne Schiene tun?
Den Test ansehen ja, den Wert speichern nein. Ohne Schiene gibt es keine Position, die Sie nach vorn schieben. Die Basis dreht um das Gewinde, der Versatz an der Tür bleibt. Für ferne Motive ohne Vordergrund brauchen Sie den Test oft gar nicht. Für die Zarge brauchen Sie die Schiene, und die hat keines der gelisteten Geräte.
