Flachschirmhaube 90 cm einbauen: Maße, Abstände und typische Fehler
Aktualisiert: September 2026
Eine Flachschirmhaube 90 cm einzubauen ist weniger Hexenwerk als oft befürchtet – und trotzdem retournieren viele Geräte, weil Modulmaß und Nische verwechselt oder Zubehör vergessen wurden. Gerade bei 90 cm kommen Gewicht, Montagewinkel und Korpushöhe hinzu: Was bei 60 cm noch irgendwie passte, rächt sich hier teuer. Diese Anleitung führt von der Vorbereitung bis zu den Grenzen des DIY. Produktwahl und Kriterien bleiben in der [Kaufberatung](/hub/kuechenhauben/flachschirmhaube-90-cm/sub/flachschirmhaube-90-cm-kaufberatung); Modelle vergleichen Sie im [Hauptvergleich](/hub/kuechenhauben/flachschirmhaube-90-cm). Ziel ist eine Montage, die Sie nicht in zwei Wochen wieder ausbauen.
Eine Flachschirmhaube 90 cm einzubauen ist weniger Hexenwerk als oft befürchtet – und trotzdem retournieren viele Geräte, weil Modulmaß und Nische verwechselt oder Zubehör vergessen wurden.
Eine Flachschirmhaube 90 cm einzubauen ist weniger Hexenwerk als oft befürchtet – und trotzdem retournieren viele Geräte, weil Modulmaß und Nische verwechselt oder Zubehör vergessen wurden. Gerade bei 90 cm kommen Gewicht, Montagewinkel und Korpushöhe hinzu: Was bei 60 cm noch irgendwie passte, rächt sich hier teuer. Diese Anleitung führt von der Vorbereitung bis zu den Grenzen des DIY. Produktwahl und Kriterien bleiben in der Kaufberatung; Modelle vergleichen Sie im Hauptvergleich. Ziel ist eine Montage, die Sie nicht in zwei Wochen wieder ausbauen.
Unsere Top-Empfehlungen
| Badge | Produkt | Betriebsart | Griffleiste | Aktivkohle | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Siemens Siemens LI94LB530 iQ300 Flachschirmhaube 90 cm | Abluft oder Umluft | Nein / extra | Nein / extra | 9.2 | ca. 353,00 € | Zum Angebot |

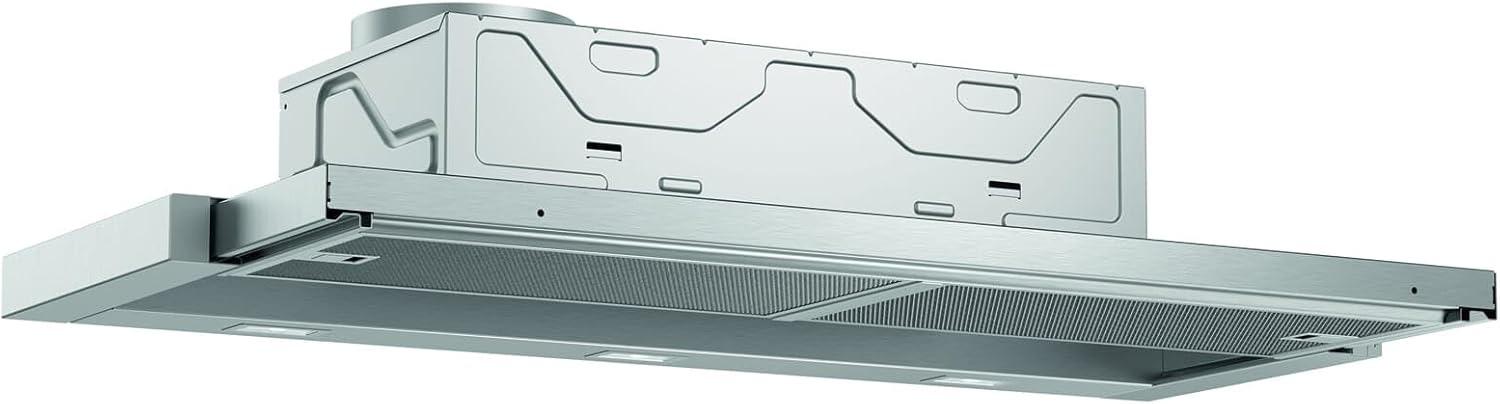

| Preis-Tipp |  Bosch Bosch DFL094A51 Serie 4 Flachschirmhaube 90 cm | Abluft oder Umluft | Nein / extra | Nein / extra | 8.9 | ca. 359,99 € | Zum Angebot |

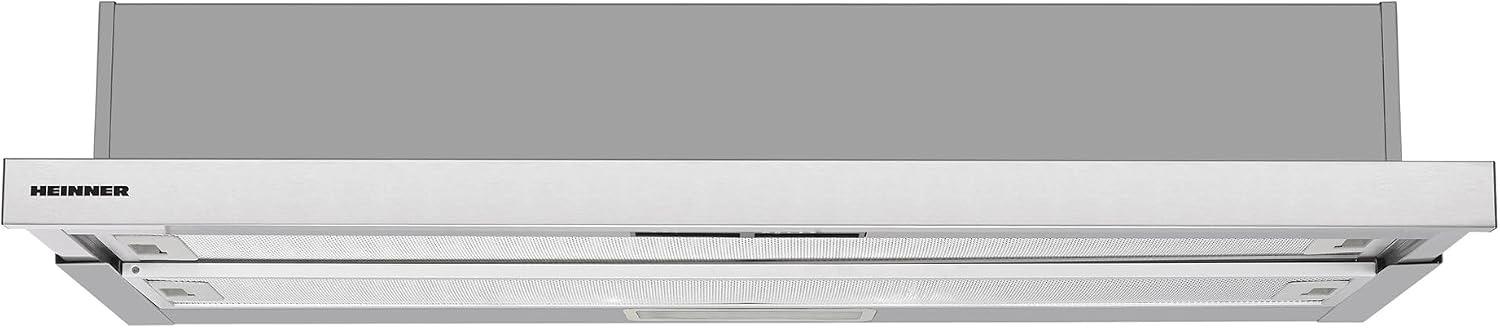

| Alternative |  HEINNER HEINNER HTCH-490IX Teleskop-Flachschirmhaube 90 cm | Abluft oder Umluft | k. A. | Nein / extra | 7.2 | ca. 104,00 € | Zum Angebot |
Inhalt
Vor dem Einbau prüfen
Lesen Sie die Bedienungsanleitung von Haube und Kochfeld, bevor Sie sägen oder bohren. Legen Sie Nischenmaß HxBxT, Stutzendurchmesser, Kabellänge und Lieferumfang (Griffleiste, Rückstauklappe, Umluftset, Montagewinkel) schriftlich neben das Datenblatt. Bei vielen Marken-90-cm-Geräten ist der Teleskopauszug ohne Blende; die Griffleiste oder die Möbelleiste kommt extra. Für den Einbau in einen 90 cm breiten Oberschrank verlangen Bosch/NEFF-Familien teils separate Montagewinkel. Prüfen Sie außerdem, ob Abluftweg oder Umluftentscheidung feststeht – umbauen im eingebauten Zustand ist mühsam.
Zwei Personen helfen bei Gewicht und Ausrichten. Steckdosenanschluss mit Stecker ist häufiger als Festanschluss; unsichere Leitungen gehören zum Elektriker. In Mietwohnungen klären Sie bauliche Eingriffe (Mauerdurchbruch) mit dem Vermieter. Ein kurzer Wasserkocher-Test nach dem Einbau sagt mehr über Erfassung und Undichtigkeiten als jedes Hochglanzfoto: Schirm voll ausziehen, Alltagsstufe wählen, beobachten, wohin der Dampf zieht.
Nische und Abstände einhalten
Messen Sie die lichte Öffnung innen, nicht die Frontbreite. Specs nennen beispielsweise für flachere Serie-4-Modelle Nischen um 162 × 526 × 290 mm und für höhere Korpusse deutlich mehr Höhe – die Geräte sind nicht austauschbar „irgendwie 90 cm“. Schieben Sie die Haube probeweise mental mit Umluftmodul und Stutzen: Reststauraum im Schrank kann schrumpfen. Wer nur die Gerätebreite 898 mm kennt, aber die Einbauhöhe unterschätzt, sägt zweimal.
Den Abstand Unterkante Haube zu Oberkante Kochfeld entnehmen Sie immer beiden Anleitungen; bei Konflikt gilt die strengere Angabe. Orientierung aus Fachquellen: Elektro oft niedriger möglich, Gas häufig mindestens etwa 65 cm. Zu niedrig riskiert Hitze und Kopfstoß, zu hoch verschlechtert die Erfassung – AMK-Hinweise legen nahe, dass schon spürbar höhere Montage den Bedarf nach oben treibt. Flambieren unter der Haube ist tabu; nie ohne Fettfilter betreiben.
Abluftkanal oder Umluftset richtig anschließen
Abluft braucht möglichst kurzen Weg, großen Querschnitt (oft 150 mm passend zum Stutzen, Reduzierungen vermeiden) und wenige weite Bögen statt gequetschter Flexschläuche. Zuluft muss nachströmen können. Gibt es im Wohnungsverbund eine raumluftabhängige Feuerstätte, ist Abluft nur mit geklärter Nachströmung oder zulässiger Sicherheitseinrichtung vertretbar – ein Fensterkontaktschalter ist eine Option, nicht automatisch die einzige. Im Zweifel Bezirksschornsteinfeger einbinden. Betriebsart-Trade-offs stehen unter Abluft oder Umluft.
Umluft bedeutet: Set und Aktivkohle laut Hersteller montieren, Abluftstutzen umlenken, Filterwechsel planen. Ohne Set und ohne Nachlüften bleibt Feuchte im Raum. Achten Sie darauf, dass Umluftführungen im Schrankdach den Stauraum und die Türen nicht blockieren. Nach der Montage Schirm voll ausziehen, mit Wasserdampf testen und auf Undichtigkeiten am Kanal achten.
Typische Einbaufehler vermeiden
Häufig: Schirm später im Alltag nicht voll ausziehen; Kabel vergessen und Gerät gewaltsam demontieren (Plastikclips brechen); Flex auf 100 mm reduzieren; nur Boost-Stufe testen und „zu laut“ urteilen; Griffleiste erst nach Montage merken. Erledigen Sie alle Arbeitsschritte, die vor dem endgültigen Einrasten nötig sind. Richten Sie die Unterkante zur Schrankfront aus, bevor Sie festziehen.
Ein weiterer Klassiker: Die Haube sitzt mittig über dem Feld, der Schrank aber asymmetrisch – dann verfehlen Sie seitliche Zonen trotz 90 cm Breite. Und: Intensivstufe dauerhaft laufen lassen, statt Filter und Auszug zu prüfen, wenn es „nicht zieht“. Diagnose vor Panik.
Wann Sie Profis brauchen
Mauerdurchbruch, Schacht, neue Elektroinstallation, Feuerstätten-Verbund oder Feuchte-/Abgasverdacht nach Umbau: Fachbetrieb. DIY endet dort, wo Statik, Brandschutz oder Abgas ins Spiel kommen – nicht erst, wenn etwas schiefgegangen ist. Lieber einen Tag Planung mehr als eine Woche Retourenärger. Dokumentieren Sie den Lieferumfang beim Auspacken: Fehlende Griffleisten und Filtersets sind in dieser Kategorie ein wiederkehrendes Thema und lassen sich mit Fotos und Rechnung leichter nachfordern.
Nach erfolgreichem Einbau gilt die Betriebsregel: Mit Garstart einschalten, Schirm voll ausziehen, Alltagsstufe statt Dauer-Boost, Nachlauf nutzen. Prüfen Sie in den ersten Tagen die Mechanik: Schirm leichtgängig? Beleuchtung gleichmäßig? Kleine Klappergeräusche kommen oft von lose sitzenden Filtern oder nicht eingerasteter Griffleiste – nicht sofort vom defekten Motor.
Häufige Fragen
Welches Nischenmaß brauche ich wirklich?
Das im Datenblatt genannte Einbaumaß HxBxT, gemessen als lichte Weite innen. Das Modulmaß der Schrankzeile reicht nicht aus, weil Seitenwände und Beschläge Millimeter fressen. Vergleichen Sie außerdem Korpushöhen: Flachere und höhere 90-cm-Modelle sind nicht 1:1 austauschbar.
Welcher Abstand gilt bei Gas?
Oft mindestens etwa 65 cm zur Oberkante der Topfträger, aber immer die Anleitung von Haube und Kochfeld prüfen – die strengere Angabe zählt. Elektroabstände können niedriger liegen, ersetzen aber keine BDA-Lektüre.
Brauche ich Montagewinkel für den 90-cm-Schrank?
Bei vielen Markengeräten ja, als Sonderzubehör für 90-cm-Oberschränke. Specsheets von Bosch/NEFF-Familien erwähnen solche Sets explizit. Ohne Winkel riskieren Sie wackelige Montage oder Retoure.
Kann ich allein montieren?
Teils ja, aber Gewicht und Einrasten sind zu zweit sicherer. Reviews berichten von hakeligen Clips und von Schäden, wenn das Gerät nachträglich wieder herausgezogen werden muss. Planen Sie alle Schritte vor dem endgültigen Einrasten.
Was ist vor dem Einschieben zu erledigen?
Kabelverlegung, Stutzen/Adapter, Umluftset-Vorbereitung und alle Schritte, die später unzugänglich werden. Wer das Kabel vergisst, demontiert oft mit Gewalt und zerstört Plastikhalterungen.
Wann ist ein Fensterkontaktschalter nötig?
Wenn Abluft und raumluftabhängige Feuerstätte im Verbund unsicher zusammenspielen – Klärung mit Fachleuten, keine Pauschalpflicht aus dem Internet. Alternativen zur Nachströmung oder andere zugelassene Sicherheitseinrichtungen können je nach Situation passen.
