G9 LED Maße: Länge und Durchmesser richtig prüfen
Aktualisiert: Oktober 2026
Der Sockel lässt sich einstecken, doch die neue Kapsel ragt aus dem Schirm oder drückt gegen das Glas. Diese Rücksendung ist typisch, weil G9 LED Maße nicht durch den Sockelnamen festgelegt werden. Die Zahl 9 beschreibt den Abstand der Kontaktschlaufen, nicht die Länge der gesamten Lampe. Modelle mit unterschiedlichen Abmessungen sehen Sie auf der [G9-LED-Hauptseite](/hub/led-lampen-zubehoer/g9-led). Hier geht es nur um die Passform: freie Länge, freien Durchmesser und die Grenzen verschiedener Bauarten. Helligkeit, Kelvin und Watt bleiben bewusst außen vor, damit die mechanische Entscheidung eindeutig wird.
Der Sockel lässt sich einstecken, doch die neue Kapsel ragt aus dem Schirm oder drückt gegen das Glas. Diese Rücksendung ist typisch, weil G9 LED Maße nicht durch den Sockelnamen festgelegt werden.
Der Sockel lässt sich einstecken, doch die neue Kapsel ragt aus dem Schirm oder drückt gegen das Glas. Diese Rücksendung ist typisch, weil G9 LED Maße nicht durch den Sockelnamen festgelegt werden. Die Zahl 9 beschreibt den Abstand der Kontaktschlaufen, nicht die Länge der gesamten Lampe. Modelle mit unterschiedlichen Abmessungen sehen Sie auf der G9-LED-Hauptseite. Hier geht es nur um die Passform: freie Länge, freien Durchmesser und die Grenzen verschiedener Bauarten. Helligkeit, Kelvin und Watt bleiben bewusst außen vor, damit die mechanische Entscheidung eindeutig wird.
Unsere Top-Empfehlungen
| Badge | Produkt | Maße | Bauform | Spannung | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Osram Osram BASE PIN G9, 2,6 W, 2700 K, 3er-Pack | 15 × 15 mm (Listing, nicht als Länge) | Pin, Form T | 220–240 V | 9.4 | ∼ 6,90 € | Zum Angebot |

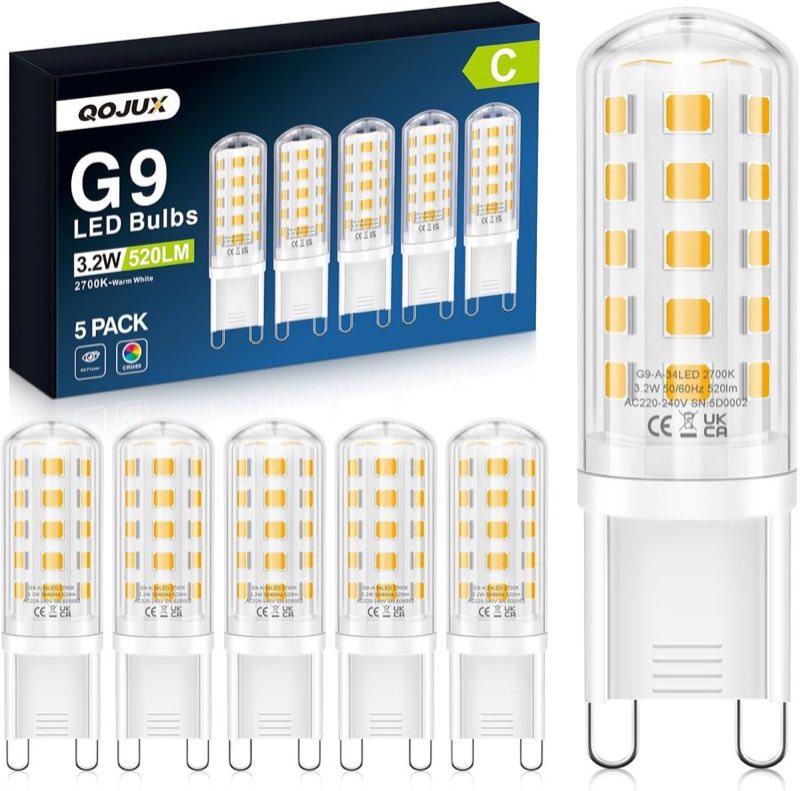

| Preis-Tipp |  QOJUX QOJUX G9 LED 3,2 W, 520 lm, 2700 K | 16 × 50 mm (Bullet 15,5 × 50 mm) | SMD, 34×2835 | 220–240 V, 50 Hz | 9.2 | ∼ 10,89 € | Zum Angebot |

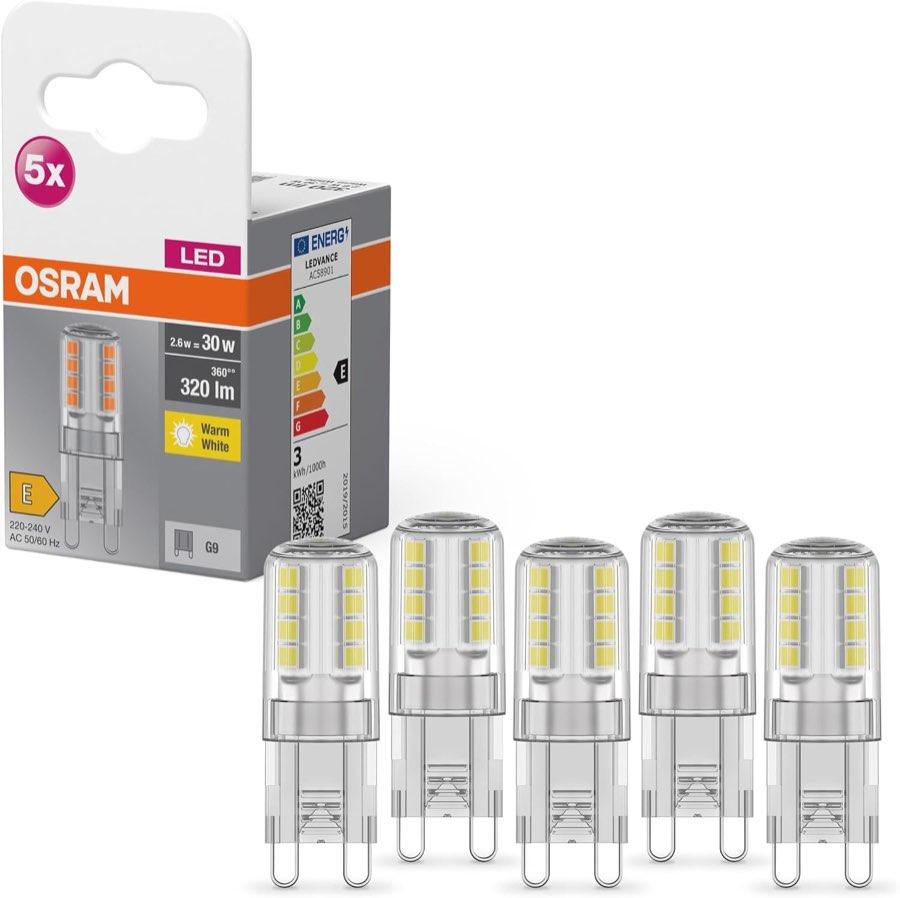

| Alternative |  Osram Osram Star PIN G9, 2,6 W, 320 lm, 5er-Pack | 15 × 47 mm | Pin, klares Glas (Form JC) | 230 V (220–240 V) | 9.2 | ∼ 17,98 € | Zum Angebot |
Inhalt
Die Schlaufe ist nicht die Kapsel
G9 besitzt zwei schlaufenförmige Kontakte mit nominell 9 mm Abstand. Damit ist die Verbindung zur Fassung beschrieben. Die Kapsel oberhalb dieser Kontakte kann trotzdem kurz, lang, schmal oder breit ausfallen. Ein Shopversprechen wie „passt in jede G9-Fassung“ verwechselt elektrische Steckbarkeit mit dem Platz in der Leuchte.
Zwei Lampen können denselben G9-Sockel haben und etwa 43 mm beziehungsweise mehr als 50 mm lang sein. Beide lassen sich theoretisch in die Kontakte stecken. Unter einem 48 mm tiefen Glasschirm passt jedoch nur die kürzere. Auch der Durchmesser zählt: Eine 14 mm breite Kapsel kann durch eine enge Öffnung gelangen, während eine breitere Bauform bereits am Schirmrand scheitert. Prüfen Sie im Datenblatt immer zwei Werte. Die Länge wird vom Bereich an der Fassung bis zum äußersten Ende benötigt; der Durchmesser ist die breiteste Stelle. Ist nur „15 × 15 mm“ genannt, obwohl das Produktfoto eine längliche Kapsel zeigt, fehlt wahrscheinlich die vollständige Länge.
Halogenband gegen LED-Band
Eine klassische G9-Halogenkapsel liegt zur Orientierung häufig bei etwa 38–42 mm Länge und 13–15 mm Durchmesser. Das ist kein verbindliches Sollmaß, zeigt aber, warum manche LED-Nachfolger überraschend groß wirken. Elektronik und LED-Flächen benötigen Raum, der in der Halogenkapsel anders verteilt war.
Kompakte LED-Pins beginnen häufig ungefähr bei 43 × 14 mm. Kunststoff- oder SMD-Kapseln erreichen oft 50–58 mm Länge. In einer offenen Leuchte spielt das eventuell keine Rolle; hinter einer kurzen Abdeckung entscheidet jeder Millimeter. Nehmen Sie die Bereiche nicht als Kaufgarantie. Ein klarer Pin kann 47 mm lang sein, eine andere Konstruktion 52 mm. Selbst Produkte derselben Familie können unterschiedliche Außenmaße haben. Beispiel: Die alte Halogenkapsel ist 40 mm lang, unter dem Schirm bleiben 49 mm. Ein 43-mm-Pin könnte passen, eine 52-mm-Kunststoffkapsel nicht. Weitere Kriterien danach ordnet die G9-LED-Kaufberatung ein.
Freier Raum, nicht die alte Kapsel allein
Schalten Sie die Leuchte aus, lassen Sie die Kapsel abkühlen und nehmen Sie sie gerade heraus. Messen Sie dann den freien Raum ab der Fassung bis zur nächsten festen Begrenzung. Bei einer Glasabdeckung ist die Innenseite maßgeblich, nicht das Außenmaß des Glases. Planen Sie etwas Abstand ein, damit der Lampenkörper nicht anliegt.
Für den Durchmesser messen Sie die engste Stelle, durch die die Kapsel geführt werden muss, und den Raum am späteren Sitz. Bei manchen Leuchten ist die Öffnung kleiner als der Hohlraum dahinter. Schirm, Haltering und Abdeckung dürfen nicht verbogen oder weggelassen werden, um das Leuchtmittel passend zu machen. Die alte Kapsel ist als Vergleich nützlich, aber nicht als einziges Messwerkzeug. Notieren Sie freie Länge und freien Durchmesser in Millimetern. Geschlossene Leuchten bringen neben der Passform Wärme ins Spiel. Eine LED, die gerade noch hineinpasst, kann ihre Wärme schlechter abgeben. Das ist kein Grund, die Abdeckung zu entfernen.
Pin, Kunststoff, Mais – nur als Länge
Die klare Pin-Kapsel ist meist der erste Kandidat für einen engen Raum. Ihre schlanke Form liegt häufig näher an Halogen, doch auch sie braucht ein konkretes Maß. SMD-Modelle mit Kunststoff- oder Keramikfuß sind oft länger, weil Chips und Elektronik entlang des Körpers sitzen. Sie passen besser in offene oder großzügige Schirme. COB hinter Glas kann kompakt gebaut sein, ist aber nicht automatisch kurz. Die Glasform auf einem Foto lässt den Sockelbereich leicht kleiner erscheinen.
Maisförmige Modelle mit vielen außenliegenden Chips sind gewöhnlich sperriger. Für einen engen Kronleuchter sind sie selten die naheliegende Wahl. Fehlen die Maße, ist das bereits ein Grund, das Angebot auszusortieren. Ein Pack ohne Millimeterwerte sollte liegen bleiben. Die beste Passformentscheidung ist ein Modell mit vollständigen, plausiblen Außenmaßen. Hinweise zur Auswahl nach Einsatz finden Sie unter Beste G9 LED, den eigentlichen Wechsel unter G9-Halogen ersetzen.
Häufige Fragen
Bedeutet G9, dass die Lampe 9 mm groß ist?
Nein. Die 9 bezieht sich auf den nominellen Abstand der beiden Kontaktschlaufen. Länge und Durchmesser des Lampenkörpers sind nicht festgelegt und müssen separat im Datenblatt stehen.
Wie groß ist eine G9-Halogenkapsel ungefähr?
Als Orientierung sind etwa 38–42 mm Länge und 13–15 mm Durchmesser üblich. Das ist kein Normmaß für Ihre alte Lampe. Messen Sie sowohl das vorhandene Leuchtmittel als auch den freien Raum.
Warum sind G9-LED oft länger?
LED-Chips und Treiberelektronik benötigen Platz und Wärmeabfuhr. Je nach Konstruktion verteilt sich das auf einen längeren Kunststoff- oder Keramikkörper. Deshalb kann der Sockel identisch sein, obwohl die Kapsel deutlich größer ausfällt.
Wo beginne ich die Längenmessung?
Maßgeblich ist der Raum ab dem Sitz an der Fassung bis zur nächsten festen Begrenzung. Vergleichen Sie ihn mit der Maßskizze des Herstellers. Lassen Sie Abstand, statt die Kapsel gegen Glas oder Abdeckung zu drücken.
Reicht ein Durchmesser von 14 mm für enge Leuchten?
Nur wenn die engste Öffnung und der Raum am Sitz mindestens dieses Maß aufnehmen. Eine pauschale Zusage ist nicht möglich. Halteringe oder unregelmäßige Schirme können die nutzbare Breite zusätzlich verkleinern.
Welche Bauform wird typischerweise am längsten?
Kunststoff-SMD und Maisformen sind häufig länger oder breiter als klare Pins. COB kann kompakt sein, braucht aber ebenfalls konkrete Werte. Die Bauform ist nur eine Vorwarnung, kein Ersatz für Maße.
Kann ich ohne Maßangabe bestellen?
Davon ist abzuraten, besonders bei einer engen Leuchte. Produktfotos sind nicht maßstäblich, und G9 garantiert nur den Sockel. Wählen Sie ein Angebot mit plausibler Länge und plausiblem Durchmesser.
