Die Bohrkrone liegt schon auf der Leiter, die Decke ist Gipskarton oder abgehängt, und im Titel steht 68 mm. Genau dort vertauschen sich drei Maße: der freie Hohlraum hinter der Platte, die Einbautiefe des Strahlers samt Treiber und das Loch, in das die Feder greift. LED-Einbaustrahler einbauen heißt hier zuerst messen und erst danach sägen. Die feste 230-V-Installation, neue Leitungen und der Dimmer-Tausch bleiben bei der Fachkraft. Welche Bauart in die Decke gehört, zeigt die [Vergleichstabelle flacher dimmbarer LED-Einbaustrahler](/hub/led-lampen-zubehoer/led-einbaustrahler-flach-dimmbar). Steht das Set noch nicht fest, klärt die [Kaufberatung](/hub/led-lampen-zubehoer/led-einbaustrahler-flach-dimmbar/sub/led-einbaustrahler-flach-dimmbar-kaufberatung) die Reihenfolge, bevor ein Loch die Wahl erzwingt.
Die Bohrkrone liegt schon auf der Leiter, die Decke ist Gipskarton oder abgehängt, und im Titel steht 68 mm.
Die Bohrkrone liegt schon auf der Leiter, die Decke ist Gipskarton oder abgehängt, und im Titel steht 68 mm. Genau dort vertauschen sich drei Maße: der freie Hohlraum hinter der Platte, die Einbautiefe des Strahlers samt Treiber und das Loch, in das die Feder greift. LED-Einbaustrahler einbauen heißt hier zuerst messen und erst danach sägen. Die feste 230-V-Installation, neue Leitungen und der Dimmer-Tausch bleiben bei der Fachkraft. Welche Bauart in die Decke gehört, zeigt die Vergleichstabelle flacher dimmbarer LED-Einbaustrahler. Steht das Set noch nicht fest, klärt die Kaufberatung die Reihenfolge, bevor ein Loch die Wahl erzwingt.
Unsere Top-Empfehlungen
| Badge | Produkt | Einbautiefe | Lochmaß | Schwenk | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  KYOTECH KYOTECH LED-Einbaustrahler 230 V, 5 W, 550 lm, IP65, Phasenabschnitt, 6er | 26 mm | 65–75 mm | Unklar | 8.0 | ∼ 44,99 € | Zum Angebot |
| Preis-Leistungs-Tipp |  HOMEOW HOMEOW LED-Einbaustrahler 230 V, 5 W, 400 lm, 3CCT, IP44, 20er | 24 mm | 68–80 mm | – | 7.2 | ∼ 59,49 € | Zum Angebot |

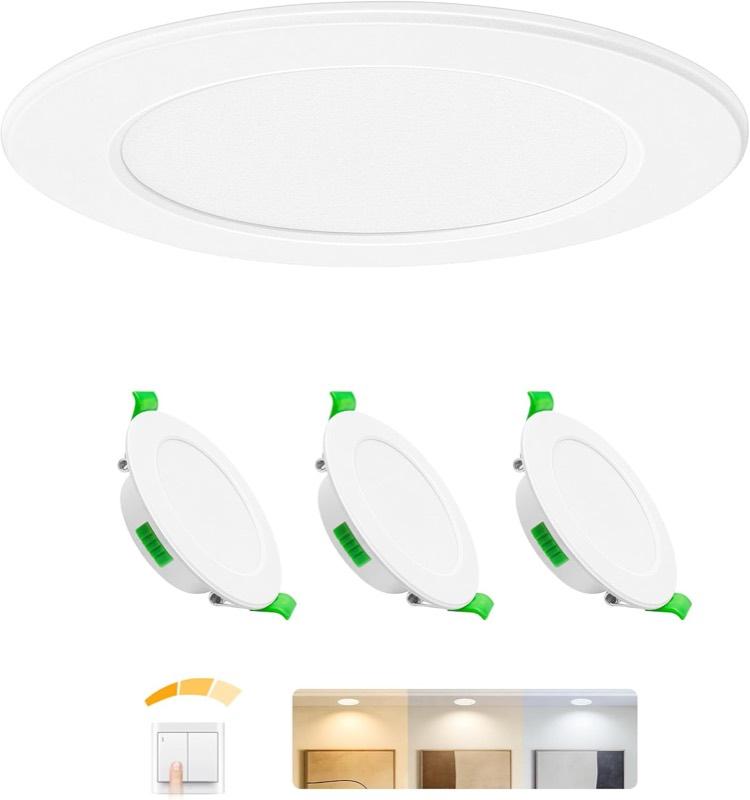

| Alternative |  Laiebri Laiebri LED-Einbaustrahler 230 V flach, 3CCT, drei Stufen, 3er | 23 mm | 68–75 mm | – | 6.1 | ∼ 17,00 € | Zum Angebot |
Testsieger
KYOTECH KYOTECH LED-Einbaustrahler 230 V, 5 W, 550 lm, IP65, Phasenabschnitt, 6er8,0/10∼ 44,99 €
Preis-Leistungs-Tipp
HOMEOW HOMEOW LED-Einbaustrahler 230 V, 5 W, 400 lm, 3CCT, IP44, 20er7,2/10∼ 59,49 €
Inhalt
Drei Maße, nicht eines
Der Hohlraum ist der freie Abstand von der Rückseite der Sichtdecke bis zum nächsten Balken, Rohr oder Dämmstoff. Die Einbautiefe ist das Maß des Gehäuses inklusive Treiber. Das Lochmaß ist der Ausschnitt, den die Feder braucht, um die Blende an die Platte zu ziehen.
In den Listings dieser Runde liegen die Tiefen zwischen 23 und 30 mm, die Lochspannen zwischen 65 bis 75 mm und 68 bis 80 mm. Eine Titelzeile widerspricht dem technischen Absatz beim Loch. Dann gilt die Packung des gelieferten Stücks, nicht die Zahl aus der Suche. Ein Spot mit 25 mm Tiefe passt in einen 20-mm-Hohlraum nicht durch ein größeres Loch. Ein Schwenkkopf braucht mehr Raum als der starre Teller, auch wenn nur ein Winkel von 30 oder 45 Grad dasteht. Wo die Drehbarkeit im Titel verneint und im Einbautext bejaht wird, sägen Sie erst, wenn die gelieferte Anleitung einen Winkel nennt. Die Krone kaufen Sie nach diesem Maß, nicht davor.
Die Krone folgt dem Karton
68 mm ist ein häufiges Loch, keine einheitliche Größe. Shop-Seiten nennen Kronen von 68, 73 und 82 mm, als seien das die drei Typen. Eine Montageanleitung eines flachen 6-W-Strahlers, nicht eines unserer Listings, nennt 68 mm Ausschnitt und eine Deckenstärke von 2 bis 25 mm. Ein anderes Datenblatt nennt 55 bis 65 mm. Ihre Krone folgt dem Karton, der bei Ihnen liegt.
Eine Spanne wie 65 bis 75 mm ist Federweg. Sie sägen den genannten Ausschnitt, nicht die obere Grenze. Ist das Loch zu groß, findet die Feder keinen Halt, und die Blende sitzt lose oder fällt in den Hohlraum. Zu klein lässt sich nacharbeiten, zu groß ist schwer zu retten. Größere Blenden, Spachtel oder Flicken sind in Shop-Texten nur Orientierung, keine Norm. Kurze Anschlussleitungen, wo sie genannt sind, liegen bei 10 und 17 cm. Das reicht oft nicht bis zur nächsten Dose. Planen Sie den Weg zur Dose, bevor das Loch da ist. Beton ohne vorgesehenes Gehäuse, Brandschutz- und Schallschutzdecken sind kein Fall für eine Krone aus dem Baumarkt.
Testsieger
KYOTECH KYOTECH LED-Einbaustrahler 230 V, 5 W, 550 lm, IP65, Phasenabschnitt, 6er8,0/10∼ 44,99 €
Dämmung ist kein weiches Polster
Wärmedämmung bleibt von Leuchte und Treiber weg, solange die Anleitung des Stücks das nicht freigibt. „Flammhemmend“ im Marktplatztext ist keine Abdeckerlaubnis. Eine LED mit wenigen Watt erzeugt weniger Hitze als eine alte Halogenlampe und ersetzt die Freigabe trotzdem nicht. Die Montageanleitung des genannten 6-W-Beispiels sagt ausdrücklich, das Modul nicht mit Wärmedämmung zu bedecken, und das Netzteil frei zu halten.
Das Abdeckverbot ist nicht das D-Zeichen auf einer Leuchte. Ein Einbaugehäuse für gedämmte Hohldecken, etwa das System ThermoX, trennt Dämmung und Leuchte und schreibt, das Gehäuse selbst dürfe nicht mit Isolierstoff umhüllt werden. Einen pauschalen Zentimeter-Abstand als Norm gibt diese Seite nicht aus. Steht in Ihrer Anleitung eine Freigabe mit Maß, gilt dieses Maß. Steht keine Freigabe, bleibt die Dämmung weg. Kondensat im Hohlraum sieht der raumseitige Ring nicht. Ob die Schutzart nur vorn oder auch deckenseitig gilt, sagen die Listings hier nicht. Über Wanne und Dusche entscheidet das die Fachkraft. Die Einordnung der Ausgabe 2025 steht auf LED-Einbaustrahler im Bad.
Wo die Anleitung aufhört
Feder, Blende und das Einsetzen in ein fertiges Loch sind Mechanik, sofern die Decke dafür freigegeben ist und keine Leitung neu entsteht. Die Klemme an der Gebäudeinstallation, eine neue Ader, der Tausch des Dimmeinsatzes und jede unklare Bad-Zone gehören zur Elektrofachkraft. Diese Seite beschreibt deshalb keinen Klemmenplan und keine Aderfarben. Viele Spots auf einem Automaten ohne Angabe zur Sicherungsgröße sind ebenfalls ein Fall für die Fachplanung, nicht für eine Stückliste aus dem Titel.
Bohren Sie nur, wenn Hohlraum, Einbautiefe, Ausschnitt und die Freigabe zur Dämmung zusammenpassen. Ein zu frühes Loch legt das Set fest, das gerade lieferbar ist, nicht das, dessen Verfahren zu Ihrem Schalter passt. Hängt schon ein Drehdimmer, klären Sie vor dem Schnitt, ob das Modul Phasenabschnitt, drei Stufen oder ein ungenanntes Verfahren mitbringt. Der Unterschied steht auf LED-Einbaustrahler und Dimmer. Ein sauberer Ausschnitt heilt das falsche Verfahren nicht.
Häufige Fragen
Wie messe ich den freien Hohlraum, bevor ich bestelle?
Öffnen Sie eine vorhandene Öffnung oder eine Revisionsklappe und messen Sie von der Rückseite der Sichtdecke bis zum nächsten festen Hindernis. Diesen Abstand halten Sie gegen die Einbautiefe inklusive Treiber. In dieser Runde sind das 23 bis 30 mm. Ziehen Sie einen Schwenk nur ab, wenn das Listing einen Winkel nennt. Eine geschlossene Decke ohne Messstelle ist kein Grund, die Titeltiefe zu raten.
Ist 68 mm immer das richtige Loch?
Nein, es ist ein häufiges Maß. Listings nennen auch Spannen von 65 bis 75 mm und 68 bis 80 mm, andere Bauarten 55 bis 65 mm. Eine Montageanleitung eines flachen 6-W-Strahlers nennt 68 mm und eine Deckenstärke von 2 bis 25 mm. Das ist ein Beispiel, nicht die Vorgabe für jedes Set. Die Krone folgt dem Karton, der geliefert wird.
Darf ich die größere Zahl einer Spanne wie 65 bis 75 mm bohren?
Die größere Zahl ist die Grenze des Federwegs, nicht der Sägewert. Sie bohren den Ausschnitt, den die Anleitung nennt. Ein zu großes Loch lässt die Feder ins Leere greifen. Nacharbeiten gelingt eher, wenn das Loch zu klein ist. Shop-Hinweise zu Blende, Spachtel oder Flicken sind Orientierung und keine feste Reparaturnorm.
Darf Dämmung auf einem flammhemmenden Gehäuse liegen?
Nur wenn die Anleitung dieses Stücks das freigibt. Flammhemmend im Listing ist keine solche Freigabe, und wenige Watt ersetzen sie nicht. Ein Einbaugehäuse für gedämmte Decken darf nach seiner eigenen Anleitung nicht selbst mit Isolierstoff umhüllt werden. Das Abdeckverbot ist etwas anderes als ein D-Zeichen. Ohne Freigabe bleibt die Dämmung von Leuchte und Treiber weg.
Reicht eine Anschlussleitung von 10 oder 17 cm bis zur Dose?
Oft nicht. 10 und 17 cm sind die Längen, die in einzelnen Listings dieser Runde stehen, und sie beschreiben den Weg ab dem Spot, nicht die Lage Ihrer Dose. Liegt die Dose weiter entfernt, planen Sie die Verlängerung, bevor das Loch existiert. Wie die Adern an der Gebäudeinstallation anschließen, beschreibt diese Seite nicht. Das ist Arbeit für die Fachkraft.
Kann ich den 230-V-Anschluss selbst nach einer Anleitung setzen?
Diese Seite gibt dafür keine Schritte. Feder und Blende in ein freigegebenes Loch sind Mechanik. Klemme, neue Leitung, Dimmer-Tausch und unklare Schutzbereiche im Bad gehören zur Elektrofachkraft. Auch eine Betonecke ohne Gehäuse und eine Brandschutz- oder Schallschutzdecke sind kein Heimwerkerloch. Der Ausschnitt allein macht die Installation nicht fertig.
Wann ist die Decke kein Fall für Federklemmen?
Wenn die Decke kein Hohlraumsystem mit tragender Platte ist, wenn Beton kein vorgesehenes Gehäuse hat, oder wenn Brandschutz und Schallschutz ein Loch verbieten. Eine zu dünne oder zu dicke Platte kann außerdem außerhalb der Deckenstärke liegen, die eine Anleitung nennt, im Beispiel 2 bis 25 mm. Dann hält die Feder die Blende nicht zuverlässig, auch wenn der Durchmesser stimmt.
