LED Einbaustrahler flach dimmbar: Hohlraum vor Gehäusehöhe
Aktualisiert: Oktober 2026
Sie wollen einen LED Einbaustrahler flach dimmbar in eine dünne abgehängte Decke setzen. Das alte Halogenloch sitzt noch in der Platte, und das neue Set wirbt mit 22 oder 25 mm. Diese Millimeter sind die Gehäusehöhe, nicht der freie Platz für Klemme, Leitung und einen separaten Treiber. Sie messen zuerst den Hohlraum und den vorhandenen Ausschnitt. Der [Hauptvergleich LED-Spot dimmbar](/hub/led-lampen-zubehoer/led-spot-dimmbar) listet die Höhen so, wie die Angebote sie schreiben. Welche Bauart Sie danach dimmen können, steht in der [Kaufberatung](/hub/led-lampen-zubehoer/led-spot-dimmbar/sub/led-spot-dimmbar-kaufberatung). Die Tabelle ersetzt das Maßband nicht.
Sie wollen einen LED Einbaustrahler flach dimmbar in eine dünne abgehängte Decke setzen. Das alte Halogenloch sitzt noch in der Platte, und das neue Set wirbt mit 22 oder 25 mm.
Sie wollen einen LED Einbaustrahler flach dimmbar in eine dünne abgehängte Decke setzen. Das alte Halogenloch sitzt noch in der Platte, und das neue Set wirbt mit 22 oder 25 mm. Diese Millimeter sind die Gehäusehöhe, nicht der freie Platz für Klemme, Leitung und einen separaten Treiber. Sie messen zuerst den Hohlraum und den vorhandenen Ausschnitt. Der Hauptvergleich LED-Spot dimmbar listet die Höhen so, wie die Angebote sie schreiben. Welche Bauart Sie danach dimmen können, steht in der Kaufberatung. Die Tabelle ersetzt das Maßband nicht.
Unsere Top-Empfehlungen
| Badge | Produkt | Einbautiefe | Lochmaß | Dimmart | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Laiebri Laiebri 6er-Set schwarz | 25 mm | 55–68 mm | 0–100 %, LED-Dimmer separat | 8.4 | ∼ 29,71 € | Zum Angebot |

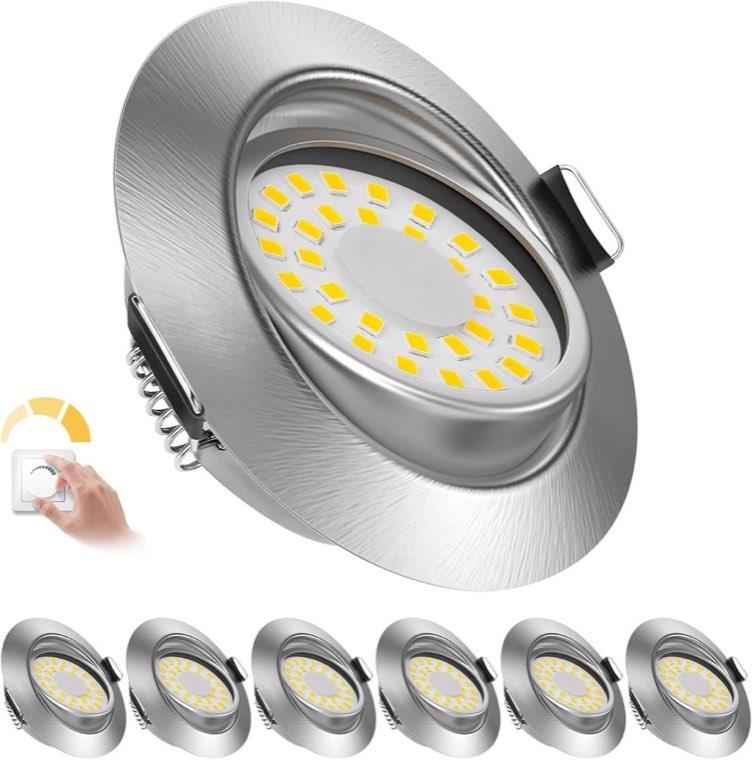

| Preis-Leistungs-Tipp |  zexhy zexhy 6er-Set schwenkbar | 29 mm | 68–75 mm | 5–100 %, Verfahren k. A. | 7.3 | ∼ 31,06 € | Zum Angebot |

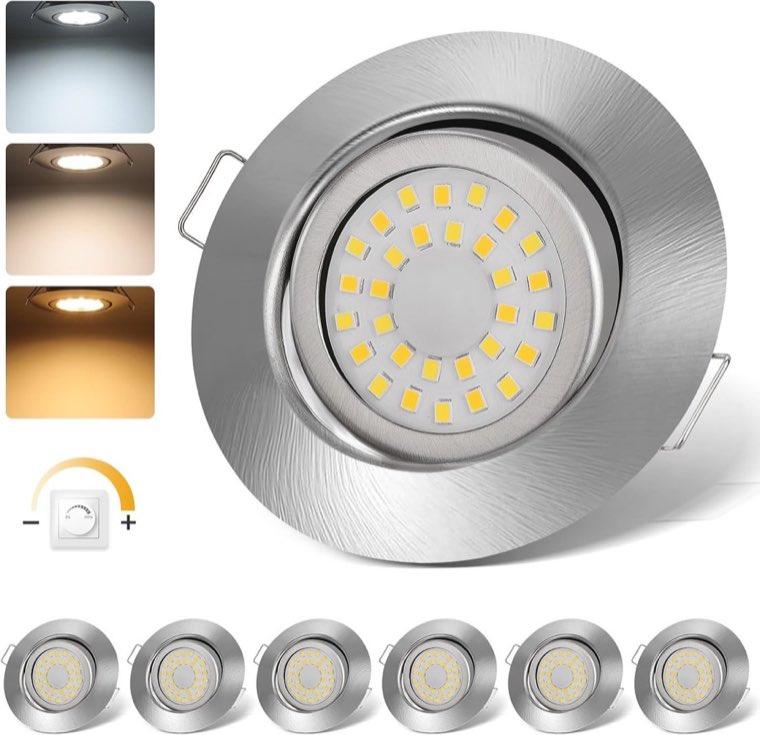

| Alternative |  cloksh cloksh 5 W, 3 CCT | 29 mm | 67–75 mm | 10–100 %, Phasenabschnitt | 8.3 | ∼ 44,99 € | Zum Angebot |
Inhalt
Drei Maße, nicht eines
Der Ausschnitt ist das Loch in der Platte. Der Blendendurchmesser ist die Scheibe, die auf der Sichtseite aufliegt und größer ist als die Bohrung. Die Gehäusehöhe ragt nach oben in den Hohlraum und enthält die Klemme nicht. Eine Zugabe für die Klemme und für den Bogen der Leitung kommt auf die Gehäusehöhe. 25 mm auf der Packung sind deshalb nicht 25 mm Luft über der Platte. Das Dimmverfahren ändert diese drei Maße nicht. Es entscheidet nur, ob neben dem Topf noch ein separater Dimmer im Kreis liegt, wie auf der Seite LED-Spot dimmen beschrieben.
Was die flachen Angebote wirklich angeben
Die flachsten Gehäuse in der Liste liegen bei 22 bis 25 mm, andere bei 29 oder 33 mm. Eine Höhe von 24 mm hilft nicht, wenn der Ausschnitt erst bei 80 mm beginnt. Ein Ausschnitt, der bei 68 mm endet, trifft ein ausgeschlagenes Halogenloch nicht automatisch. Fehlt die Einbautiefe im Datenfeld, ersetzt ein Außenmaß in Zentimetern weder Tiefe noch Loch.
GU10 und separater Treiber brauchen den Hohlraum woanders
Ein flaches Modul mit integriertem Treiber legt die Elektronik in den Topf. Ein GU10-Rahmen lagert Leuchtmittel und Sockel tiefer. Dieselbe Fachshop-Marke, die ein 25-mm-Modul führt, nennt für den GU10-Rahmen etwa 70 mm Tiefe. Das ist ein Vergleich der Bauarten, kein Produkt aus dieser Kategorie. Liegt der Treiber separat, wandert die Höhe aus dem Topf in den Hohlraum daneben. Eine Gehäusehöhe von 24 mm rechnen Sie deshalb nicht als vollständige Einbautiefe, solange der Treiber einen eigenen Platz braucht. Dämmung direkt auf diesem Treiber ist eine Grenze. Eine Freigabe, welche Dämmung zulässig ist, steht in den Angeboten nicht. Das entscheidet die Fachkraft.
Klemme, kurze Leitung, alter Trafo
Kurze Anschlussleitungen von 10 cm, 15 cm oder 150 mm zwingen die Klemme in denselben Radius. Fehlt dort Höhe, hilft die niedrige Gehäusezahl nicht. Bei einem Set nimmt die Klemme laut Rezension beim Weiterschleifen nicht zwei Leiter. Eine Durchgangsverdrahtung scheitert dann an der Klemme, nicht an der Einbautiefe. Der alte 12-V-Trafo bleibt nicht hinter einem 230-V-Spot, nur weil der neue Kopf flach ist. Der Trafo kommt aus dem Kreis. Diesen Umbau führt die Elektrofachkraft aus.
Wann flach trotzdem scheitert
Eine Betondecke ohne Hohlraum nimmt auch das 22-mm-Gehäuse nicht auf. Dämmung auf dem Rücken des Treibers ist derselbe Abbruch, solange keine Freigabe der Leuchte das erlaubt. Der MNK-Schienenkopf hat kein Loch und keine Einbautiefe. Flach ersetzt auch die Schutzart nicht. IP44 auf einem flachen Spot ist keine Freigabe für jeden Punkt über der Wanne. Die Zone bleibt auf der Seite LED Spot dimmbar Badezimmer.
Häufige Fragen
Reichen 25 mm Luft über der Platte?
25 mm Gehäusehöhe brauchen mehr als 25 mm Luft, sobald Klemme und Leitungsbogen dazukommen. Laiebri und das markenlose Set nennen 25 mm als Gehäuse, nicht als freien Hohlraum. Aulaiyi nennt 22 mm und dazu 150 mm Kabel, das seitlich Platz sucht. Messen Sie die lichte Höhe bis zur Rohdecke oder bis zur Dämmung, bevor Sie die kleinste Zahl im Titel als passend werten.
Ist der Blendendurchmesser das Loch?
Der Ausschnitt ist die Bohrung, der Durchmesser die Blende auf der Sichtseite. 85 oder 90 mm Blende bei 67 bis 80 mm Ausschnitt sind in dieser Liste der Normalfall. Wer ein 85-mm-Loch sägt, weil der Durchmesser 85 mm heißt, sitzt über dem angegebenen Ausschnitt. Die Spanne im Feld zum Lochmaß ist die Bohrung, die Sie in der Platte vorfinden oder neu setzen.
Passt jede 68-mm-Angabe in jedes alte Halogenloch?
Eine Spanne von 68 bis 75 oder 68 bis 80 mm deckt ein übliches Loch oft ab. Laiebri endet bei 68 mm und beginnt bei 55 mm. Ein ausgeleiertes Loch über 68 mm fällt aus dieser Spanne. CybaaLuxz beginnt erst bei 80 mm. Eine 68-mm-Zahl, wie sie Käufer zum HOMEOW-10er-Set schreiben, ersetzt das fehlende Datenfeld nicht.
Warum braucht ein GU10-Rahmen mehr Tiefe?
Sockel und wechselbares Leuchtmittel brauchen Tiefe, die ein vergossenes Flachmodul in den integrierten Treiber legt. Ein Fachshop-Vergleich nennt etwa 70 mm für den GU10-Rahmen gegen 25 mm für das Flachmodul. Scandinavian home mit wechselbarem Leuchtmittel liegt bei 33 mm und ist damit höher als die 22- und 25-mm-Module, aber nicht automatisch ein 70-mm-Rahmen. Ein Sockelfeld GU10 belegt die Tiefe nicht allein, wenn der Bullet einen getrennten Treiber nennt.
Das Loch ist 80 mm, das Set will 68 mm. Was dann?
Ein Set mit Obergrenze 68 mm, wie Laiebri, füllt ein 80-mm-Loch nicht. Ein Set mit 80 bis 85 mm, wie CybaaLuxz, braucht diese größere Öffnung und passt nicht in 68 mm. Spannen bis 80 mm nennen beide Enden. Die Blende muss das Loch noch überdecken. Die andere Spanne wählen Sie vor der Bestellung, nicht nach dem Auspacken an der Decke.
Wohin mit der Klemme bei nur 10 cm Kabel?
ALUSSO nennt 10 cm, CybaaLuxz 15 cm, Aulaiyi 150 mm. Die Klemme bleibt in diesem Radius und braucht Höhe neben oder über dem Gehäuse. Fehlt dieser Platz, hilft die niedrige Gehäusehöhe nicht. Bei zexhy scheitert das Weiterschleifen zusätzlich daran, dass die Klemme laut Rezension nicht zwei Leiter nimmt. Den Anschluss selbst führt die Fachkraft aus.
Darf der 12-V-Trafo einfach weg?
Der Trafo darf nicht im Kreis eines 230-V-Spots bleiben. Ihn abzuklemmen und den neuen Kopf auf die alte Leitung zu setzen, ist kein Schritt für diese Seite. Der Umbau von 12 V auf 230 V ist Sache der Elektrofachkraft, auch wenn das neue Set ohne Transformator geliefert wird. Flach heißt nur, dass der neue Kopf selbst keinen dicken Trafo im Gehäuse mitbringt.
