Der Messschieber liegt an der Tuchwelle, der Amazon-Titel ruft 85 mm, und im nächsten Satz steht 78 mm Adapter. Markisenwelle Durchmesser Motor entscheidet über Passung, bevor Nm und Sterne zählen. Die Produktkarten mit Wellenfeld liegen im [Markisenmotor Vergleich](/hub/sonnenabdeckungen/markisenmotor); Fläche und Bauart bleiben die Kaufberatung. Achtkant gegen Rund ist ein eigener Vergleich; hier zählt das Millimetermaß am blanken Rohr. Tuch ausrollen, Messschieber parallel zur Achse: 78 mm ist häufig, Titel 85 mm kann lügen. Bestellt wird das gemessene Außenmaß, nicht das größte Kit falls doch.
Der Messschieber liegt an der Tuchwelle, der Amazon-Titel ruft 85 mm, und im nächsten Satz steht 78 mm Adapter. Markisenwelle Durchmesser Motor entscheidet über Passung, bevor Nm und Sterne zählen.
Der Messschieber liegt an der Tuchwelle, der Amazon-Titel ruft 85 mm, und im nächsten Satz steht 78 mm Adapter. Markisenwelle Durchmesser Motor entscheidet über Passung, bevor Nm und Sterne zählen. Die Produktkarten mit Wellenfeld liegen im Markisenmotor Vergleich; Fläche und Bauart bleiben die Kaufberatung. Achtkant gegen Rund ist ein eigener Vergleich; hier zählt das Millimetermaß am blanken Rohr. Tuch ausrollen, Messschieber parallel zur Achse: 78 mm ist häufig, Titel 85 mm kann lügen. Bestellt wird das gemessene Außenmaß, nicht das größte Kit falls doch.
Unsere Top-Empfehlungen
| Badge | Produkt | Welle (Deklaration) | Drehmoment | Passungs-Hinweis | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Preis-Tipp |  3T-MOTORS 3T-MOTORS 40 Nm + Schalter | 78 mm (Titel = Artikelnummer) | 40 Nm | Adapter teils zu groß | 9.2 | ∼ 59,30 € | Zum Angebot |
| Testsieger |  3T-MOTORS 3T-MOTORS 50 Nm | 85 mm Titel / 78 mm Reviews | 50 Nm | MHZ-Nut 14 mm unpassend | 9.6 | ∼ 55,80 € | Zum Angebot |

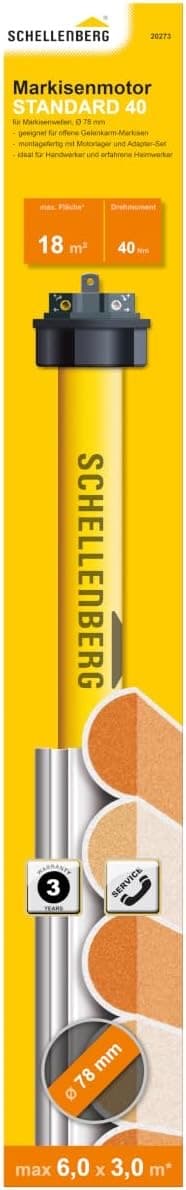

| Alternative |  Schellenberg Schellenberg Standard 40 Nm | 65 mm + Adapter 78 mm | 40 Nm | 65 mm oft Extra-Adapter | 8.6 | ∼ 85,00 € | Zum Angebot |
So wird gemessen
Tuch ausrollen, bis Sie blankes Rundrohr sehen, nicht den lackierten Kastenrand. Der Außendurchmesser liegt an den Außenkanten der Welle; Shops (jomo, rolllra) messen Tuchwellen so. Innen messen Sie nur, um einen bereits montierten Ring nicht mit der Welle zu verwechseln.
Messschieber parallel zur Achse, an einer runden Stelle ohne Dellen. Oval gepresste Wellen liefern zwei Durchmesser; 3T-Reviews beschreiben Motoren, die ohne Nacharbeit der Distanzsterne nicht eingeschoben werden. Ein Maß „ungefähr 80“ reicht nicht, weil 78 und 85 mm verschiedene Adapterfamilien sind. Schreiben Sie beide Achsen auf, wenn das Rohr plattgedrückt ist, und photographieren Sie die Nut neben einem Lineal — das hilft beim Abgleich mit Lieferfotos, ohne den Titel für bare Münze zu nehmen.
Nut und Mitnehmer extra ansehen: Breite der Nut, Form flach oder rund, Markenprofil (MHZ). Rademacher AM45-D78 unterscheidet Flach-, Rund- und MHZ-Nut als Zubehör, nicht als „passt irgendwie“. Geiger-Kegelrad 78 auf 85 (Typ 412E010) ist ein Getriebeadapter am Kurbelstrang, kein 3T-Rohrmotor-Kit — nicht in denselben Warenkorb legen. Einbaulänge ist das zweite Maß: Schellenberg nennt zur 20273 grob 555 mm ohne Adapter und eine Mindestwelle um 545 mm im Shop.
Die üblichen Millimeter
78 mm außen ist im DACH-Raum der Normalfall für Gelenkarm-Tuchwellen (DAS HAUS, Letwork, Serie Schellenberg 20273). 65 mm existiert, liegt bei Schellenberg aber oft als Extra (Zubehör 27800); im Motor-Karton der 20273 berichten Käufer ohne Extra-Adapter von 78 mm. 63 mm taucht bei 3T als eigener Adapter auf. 70 mm erscheint in einem MHZ-Review als gemessenes Rohr gegen 78-mm-Erwartung. 85 mm ist eine eigene 3T-Titelwelt. Fläche und Bauart bleiben die Kaufberatung Markisenmotor.
Bestellen Sie das gemessene Außenmaß, nicht das größte Kit „falls doch“. Zu große Kunststoffringe kommen nicht in die Tuchrolle (1-Stern 3T 40 Nm); zu kleine Rutschen und schlagen. Nacharbeit mit Bandschleifer an Nocken kommt in älteren 3T-Texten vor — das ist ein Notnagel, keine Montagevorschrift.
Ovale Wellen und Dellen nach Jahren Kurbelbetrieb ändern das Nennmaß. Wenn der Ring nur mit Hammer sitzt, ist entweder das Maß falsch oder die Welle nicht rund. Zurückschicken ist billiger als eine aufgerissene Nut. Wohnmobil- und Kleinstmarkisen können vom Hausraster abweichen; nachmessen bleibt trotzdem der erste Schritt.
Was die ASINs wirklich sagen
3T 50 Nm (B00IN3NU12): Titel und Modellnummer 85 mm Rundwelle, Reviews gelieferter 78-mm-Adapter, Nutkonflikt 70 vs. 78 mm, MHZ 14 mm unpassend. 3T 30 Nm ohne Schalter (B00EZN0SV4): Titel/Bullet 63 mm, Artikelnummer-Feld 3T45-30-85mm. Beides bleibt stehen; Sie messen, statt den String zu glauben.
3T-Sets 40 Nm und 30 Nm mit AP-Schalter: 78 mm in Titel, Bullet und Artikelnummer gleich. Reviews: Kunststoffadapter zu groß oder Innenadapter stramm (Schleifen, Fett). Das ist die klarste Wellenangabe im Batch, nicht die reibungsfreieste Montage.
Schellenberg 20273: Amazon-Titel 65 mm plus Adapter 78 mm. Reviews: ohne Extra-Adapter oft nur 78 mm; 65 mm unpassend; ein Fall 75 mm ohne passenden Ring. Becker R20/17: Bullet Wickelwellen ab 50 mm, NL-Block ab 45 mm, keine 78-mm-Markisenreviews — Dual-Use, nicht als 78-mm-Beweis lesen. 3T bietet im B2B Adaptersets 63–85 mm an. Der Karton Ihrer ASIN enthält nicht automatisch das ganze Raster.
Nut und Mitnehmer
Die Nut überträgt das Drehmoment. Ist sie zu schmal, rutscht der Mitnehmer nicht oder nur mit Gewalt. MHZ-Review zum 50-Nm-3T: Nut 14 mm, 3T-Mitnehmer nicht nacharbeitbar. Schellenberg: schmale Kunststoffmitnehmer, Haltbarkeit befürchtet, ein MHZ-Fall mit Dremel — das ist Kritik, keine Anleitung zum Fräsen. Nach der Passung der grobe Einbau: Markisenmotor nachrüsten.
Metall vs. Kunststoff: Reviews erwarten beim Schellenberg Metallgetriebe und bemängeln Plastik am Mitnehmer. 3T-Nocken schleifen am Band. Beides sind Passungs- und Materialthemen, keine Sterne-Korrektur der Welle. Markilux, Hüppe, Elero-Zapfen, Spettmann tauchen als Gegenlager- und Zapfenthemen auf, nicht als Durchmesser. Universallager können eng oder gebogen sein. Die Welle kann stimmen und das Lager trotzdem fehlen oder nicht passen.
Ein Ablauf in der Praxis: Sie notieren 78,2 mm außen, Nut rund ohne MHZ-Profil, freie Länge der Welle mit Zollstock. Dann schließen Sie 63-mm- und 85-mm-Titel aus, solange der Karton nicht ausdrücklich den 78-mm-Ring legt. Sets mit 78 mm in Titel und Artikelnummer sind die kürzere Liste; Schellenberg nur mit geklärtem 78-mm-Adapter; 50-Nm-3T nur, wenn Reviews und Lieferumfang den 78-mm-Ring wirklich meinen. Achtkant gegen Rund: Markisenmotor vs. Rollladenmotor.
Häufige Fragen
Innen oder außen messen?
Außen, blankes Rohr, ausgerollt. Innen nur zur Kontrolle eines bereits sitzenden Rings.
Was ist der DACH-Standard?
Häufig 78 mm Außendurchmesser bei Gelenkarm-Rundwellen. 63, 65, 70 und 85 mm kommen vor und brauchen den passenden Ring.
65 mm beim Schellenberg 20273 — liegt der bei?
Titel nennt 65 mm und Adapter 78 mm. Reviews: ohne Extra-Adapter (etwa 27800) oft nur 78 mm, 65 mm unpassend. Nachmessen und Zubehör separat prüfen.
Nut zu schmal (MHZ)?
Ein 3T-Review: 14 mm, Mitnehmer nicht nacharbeitbar. Ein Schellenberg-Text bearbeitete Plastik mit Dremel. Besser passendes Mitnehmer-Set als Pflichtfeile.
Ovale Welle — was tun?
Zwei Maße notieren. 3T-Texte: Distanzsterne, Nocken, Abziehen. Wenn der Ring nur mit Gewalt sitzt, ist die ASIN falsch oder die Welle beschädigt.
Und 70 mm?
Im 50-Nm-3T-Kontext als Messung gegen 78 mm genannt. Das ist kein drittes Standardraster im Titel; Zubehör und Messung entscheiden.
Welche Einbaulänge?
Herstellerangabe Schellenberg grob 555 mm ohne Adapter, Mindestwelle um 545 mm. Kassette und Stirnanschluss können trotzdem scheitern — Länge und Kabelweg extra prüfen.
