Lowrance Echolot einbauen: Strom und Geber sauber montieren
Aktualisiert: Oktober 2026
Das Display läuft am Steg, doch bei schnellerer Fahrt springt die Tiefe oder verschwindet vollständig. Häufig liegt das nicht am Echolot, sondern an Luft am Geber, einer ungünstigen Position hinter einer Kante oder einer unsauberen Stromversorgung. Wenn Sie ein Lowrance Echolot einbauen, arbeiten Sie deshalb in einer festen Reihenfolge: Strom absichern, Geber in ruhiges Wasser setzen, Kabel schützen und das Bild zunächst langsam prüfen. Welches Paket tatsächlich Display und Geber enthält, zeigt der [Lowrance-Echolot-Vergleich](/hub/angelzubehoer/lowrance-echolot). Diese Anleitung ergänzt die jeweilige Lowrance-Montageanleitung, ersetzt sie aber nicht.
Das Display läuft am Steg, doch bei schnellerer Fahrt springt die Tiefe oder verschwindet vollständig.
Das Display läuft am Steg, doch bei schnellerer Fahrt springt die Tiefe oder verschwindet vollständig. Häufig liegt das nicht am Echolot, sondern an Luft am Geber, einer ungünstigen Position hinter einer Kante oder einer unsauberen Stromversorgung. Wenn Sie ein Lowrance Echolot einbauen, arbeiten Sie deshalb in einer festen Reihenfolge: Strom absichern, Geber in ruhiges Wasser setzen, Kabel schützen und das Bild zunächst langsam prüfen. Welches Paket tatsächlich Display und Geber enthält, zeigt der Lowrance-Echolot-Vergleich. Diese Anleitung ergänzt die jeweilige Lowrance-Montageanleitung, ersetzt sie aber nicht.
Unsere Top-Empfehlungen
| Badge | Produkt | Geber | Strom | Serie | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Lowrance Lowrance Eagle 5 mit 50/200-HDI-Geber | 50/200 HDI | Tabelle: Batterie und Elektrokabel | Eagle 5 | 10.0 | ∼ 358,99 € | Zum Angebot |

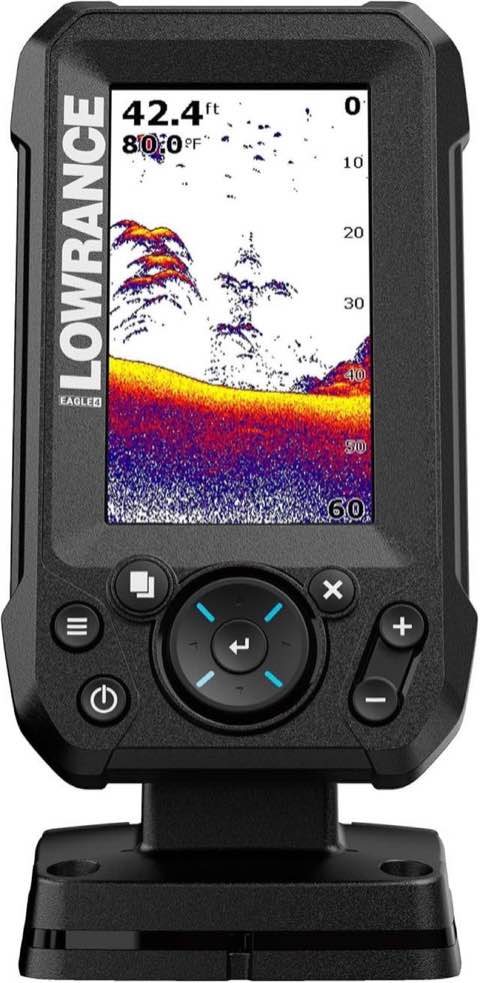

| Preis-Tipp |  Lowrance Lowrance Eagle 4x GPS Fischfinder | Wandler, Familie nicht benannt | Tabelle batteriebetrieben, Rezension: Festkabel | Eagle 4x | 8.6 | ∼ 159,00 € | Zum Angebot |

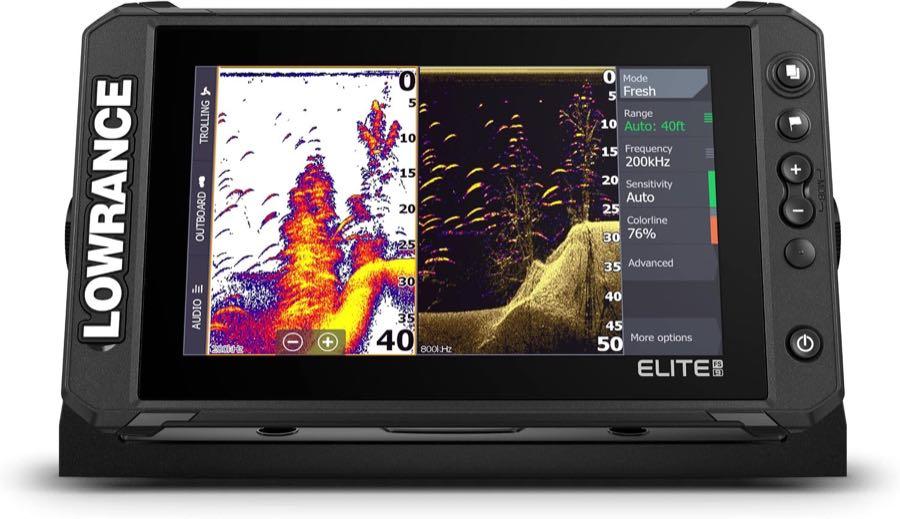

| Alternative |  Lowrance Lowrance Elite FS 9 mit 3-in-1-Active-Imaging-Geber | 3-in-1 Active Imaging | Tabelle batteriebetrieben | Elite FS 9 | 9.2 | ∼ 1.179,00 € | Zum Angebot |
Inhalt
Strom vor dem ersten Piepton
Feste Lowrance-Displays benötigen eine externe Bordversorgung. Die Amazon-Angabe „batteriebetrieben“ darf nicht als eingebauter Akku oder Betrieb mit AA-Zellen gelesen werden. Beim Eagle 4x widerspricht eine Rezension der Tabelle ausdrücklich und weist auf die Festverkabelung hin. Auch bei Eagle 5, Hook Reveal und Elite FS liegen Netzkabel beziehungsweise Installationszubehör bei. Für ein Kajak müssen Sie daher Batterie, wassergeschützte Verbindungen und sichere Befestigung als Teil des Systems planen.
Die deutsche Elite-FS-Installationsanleitung nennt 12 Volt Gleichspannung und einen zulässigen Bereich von 10,8 bis 17 Volt. Für diese Serie ist eine 3-Ampere-Sicherung vorgesehen. Rot führt zu Plus, Schwarz zu Masse; die gelbe Ader dient der Aktivierungssteuerung. Diese Werte gelten für Elite FS und sollten nicht ohne Handbuch auf jedes Eagle- oder Hook-Reveal-Modell übertragen werden. Prüfen Sie den Schaltplan Ihrer exakten Artikelnummer, bevor Sie Kabel kürzen oder verbinden.
Setzen Sie die Sicherung nahe an die Stromquelle und wählen Sie einen Kabelweg fern von scharfen Kanten, heißen Teilen und beweglichen Gelenken. Schalten Sie das Display erst ein, wenn Plus und Masse geprüft sind. Ein Gerät, das am Steg flackert oder beim Start des Außenborders neu bootet, braucht zuerst eine Spannungsprüfung. Welche Serie zu einem einfachen Einzelplatz oder zum Netzwerk passt, steht in der Lowrance Echolot Kaufberatung.
Wo der Geber sitzen muss
Ein Heckgeber braucht während der Fahrt gleichmäßiges, blasenarmes Wasser. Montieren Sie ihn nicht direkt hinter Stufen, Nieten, Einlässen oder anderen Kanten, die Turbulenzen erzeugen. Ein Montageleitfaden empfiehlt die Unterkante ungefähr 1,5 Zentimeter unterhalb der Rumpflinie; das ist eine fremde Faustregel, kein pauschales Lowrance-Maß. Maßgeblich bleiben Schablone und Anleitung des konkreten Gebers.
Beim Außenborder wird häufig die Steuerbordseite gewählt, damit der Geber genügend Abstand zur Propellerströmung erhält. Abstand ist wichtiger als eine optisch symmetrische Position. Prüfen Sie zugleich, dass der Geber beim Lenken, Trimmen und Trailern weder Propeller noch Rumpf berührt. Das Kabel braucht eine Schlaufe für Bewegung, darf aber nicht lose in die Schraube geraten.
Richten Sie die Unterseite zunächst annähernd parallel zur Wasseroberfläche aus. Zeigt die Vorderkante zu stark nach oben oder unten, verändert sich die Darstellung und bei Fahrt kann der Kontakt zum Wasser abreißen. Bohren Sie nicht sofort endgültig, wenn eine verstellbare Montageplatte einen Test erlaubt. Dichten Sie notwendige Bohrungen nach Bootsbauart fachgerecht ab.
Wann Innenkleben scheitert
Ein Geber kann bei manchen Booten innen auf massives GFK geklebt werden und durch den Rumpf senden. Dafür muss das Laminat homogen und frei von Luft, Schaum oder Holzkern sein. Ein Fachbeitrag nennt massives GFK unter ungefähr 15 Millimetern als Orientierung. Das ist keine Freigabe für jedes Boot und jeden Lowrance-Geber. Sandwichbauweise, unbekannte Reparaturen oder eingeschlossene Luft können das Signal stark dämpfen.
Der Vorteil der Innenmontage ist der Schutz vor Treibgut und Trailerkontakt. Dafür verlieren Sie die direkte Wassertemperatur am Geber und können die Position nach dem Verkleben nur schwer korrigieren. Testen Sie den Platz daher zunächst, bevor Sie dauerhaft kleben. Wenn das Echo an verschiedenen Stellen stark schwankt, sollte ein Fachbetrieb das Laminat beurteilen.
Ein Tabellenwert wie „Thru-Hull“ beim Hook Reveal 5x ist keine Anweisung, den beiliegenden SplitShot eigenmächtig als Rumpfdurchbruch zu montieren. Heckgeber, echter Durchbruchgeber und Innenmontage sind unterschiedliche Konstruktionen. Auch ein Gerät ohne Geber löst die Montagefrage nicht: Beim Elite FS 000-15707-001 enthält das Komponentenfeld nur Displayzubehör. Die Paketunterschiede ordnet Bestes Lowrance Echolot nach Einsatz ein.
Die erste Kontrolle auf dem Wasser
Beginnen Sie den Test im Stand bei bekannter, geringer Tiefe. Prüfen Sie, ob eine stabile Tiefenzahl erscheint und ob der Geber im Menü korrekt erkannt wird. Fahren Sie anschließend langsam geradeaus. Erst wenn die Anzeige stabil bleibt, erhöhen Sie die Geschwindigkeit in Stufen.
Bewerten Sie zunächst das Rohproblem, nicht die Karte. Wenn Sonar und Tiefe aussetzen, hilft keine andere C-MAP-Datei. Bleibt die Tiefe stabil, können Sie Empfindlichkeit und Ansichten anpassen.
Kontrollieren Sie nach der ersten Fahrt Schrauben, Halterung, Kabel und Dichtstellen. Der Geber darf sich nicht verdreht haben, das Kabel nicht scheuern. IPX7 beschreibt eine zeitlich begrenzte Prüfung unter festgelegten Bedingungen und bedeutet nicht, dass offene Anschlüsse oder Klappen gegen dauernden Wassereintritt geschützt sind. Wenn trotz sauberer Stromversorgung und korrekt sitzendem Geber Ausfälle bleiben, dokumentieren Sie Spannung, Geschwindigkeit und Bild, statt planlos Teile zu tauschen.
Häufige Fragen
Wohin kommt der Heckgeber beim Außenborder?
Er gehört in gleichmäßiges Wasser mit Abstand zu Propeller und turbulenzerzeugenden Kanten. Häufig ist Steuerbord geeignet. Die exakte Höhe und der Winkel richten sich nach Geberanleitung und Rumpfform, nicht nach einem allgemeinen Zentimeterwert allein.
Warum fällt die Tiefe erst bei Fahrt aus?
Dann erreicht wahrscheinlich belüftetes oder abreißendes Wasser den Geber. Prüfen Sie Kanten vor dem Geber, Höhe, Winkel und Abstand zum Propeller. Steigern Sie die Geschwindigkeit schrittweise, statt sofort bei Gleitfahrt zu testen.
Welche Sicherung braucht ein Elite FS?
Die deutsche Elite-FS-Anleitung nennt eine 3-Ampere-Sicherung bei 12-Volt-Versorgung. Verwenden Sie den Schaltplan Ihrer genauen Serie. Für Eagle oder Hook Reveal kann eine andere Vorgabe gelten.
Was macht die gelbe Ader?
Bei Elite FS ist sie für die Aktivierungssteuerung vorgesehen. Sie ist weder pauschal Plus noch Masse. Folgen Sie dem Anschlussbild und isolieren Sie ungenutzte Leitungen fachgerecht.
Kann ich den Geber innen in den Rumpf kleben?
Nur bei geeignetem massivem GFK und einem dafür funktionierenden Geber. Sandwich, Luft oder unbekanntes Laminat können das Signal blockieren. Testen Sie die Stelle vor dem dauerhaften Kleben oder lassen Sie sie fachlich prüfen.
Wann brauche ich einen Profi?
Bei unbekanntem Laminat, Rumpfdurchbrüchen, komplexer Bordelektrik oder NMEA-2000-Netzen ist ein Fachbetrieb sinnvoll. Ebenso dann, wenn das Echo trotz stabiler Spannung und nach Anleitung montiertem Geber ausfällt. Kartenfragen behandelt separat Lowrance Karten Deutschland.
