Wer zum ersten Mal vor einem Mischset steht, sieht vor allem bunte Hülsen – und fragt sich, was die Kabelschuhe Farben bedeuten. Rot, Blau und Gelb sind kein Dekor, sondern ein Schnellcode für Leiterquerschnitte bei isolierten Quetschverbindern. Falsch zugeordnet wird der Crimp schnell zum Wackelkontakt: zu groß sitzt die Hülse lose, zu klein quetscht sie Litzen ab. Dieser Text ordnet Praxisbereiche zu, benennt Quellenabweichungen und grenzt den Code von Aderendhülsen ab. Den Produktüberblick findest du im [Kabelschuhe Vergleich](/hub/baumarktzubehoer/kabelschuhe).
Wer zum ersten Mal vor einem Mischset steht, sieht vor allem bunte Hülsen – und fragt sich, was die Kabelschuhe Farben bedeuten. Rot, Blau und Gelb sind kein Dekor, sondern ein Schnellcode für Leiterquerschnitte bei isol…
Wer zum ersten Mal vor einem Mischset steht, sieht vor allem bunte Hülsen – und fragt sich, was die Kabelschuhe Farben bedeuten. Rot, Blau und Gelb sind kein Dekor, sondern ein Schnellcode für Leiterquerschnitte bei isolierten Quetschverbindern. Falsch zugeordnet wird der Crimp schnell zum Wackelkontakt: zu groß sitzt die Hülse lose, zu klein quetscht sie Litzen ab. Dieser Text ordnet Praxisbereiche zu, benennt Quellenabweichungen und grenzt den Code von Aderendhülsen ab. Den Produktüberblick findest du im Kabelschuhe Vergleich.
Unsere Top-Empfehlungen
| Badge | Produkt | Querschnitt | Farbcode (Praxis) | Set-Typ | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Aissom fioay/Aissom Crimpzange + 350 Kabelschuhe | 0,5–6 mm² | R 0,5–1,5 / B 1,5–2,5 / G 4–6 | Bundle mit Crimpzange | 8.5 | ca. 19,99 € | Zum Angebot |
| Preis-Tipp |  GIZGA GIZGA Kabelschuhe-Set 368 Stück | 0,5–6 mm² | R 0,5–1,5 / B 1,5–2,5 / G 4–6 | Mischsortiment | 8.0 | ca. 10,99 € | Zum Angebot |
| Alternative |  Bolatus Bolatus Kabelschuhe-Set 300 Stück | 0,5–6 mm² | R 0,5–1,5 / B 1,5–2,5 / G 2,5–6 | Mischsortiment | 7.0 | ca. 8,99 € | Zum Angebot |
Testsieger
Aissom fioay/Aissom Crimpzange + 350 Kabelschuhe
8,5/10∼ 19,99 €
4,5(1.935)
Preis-Tipp

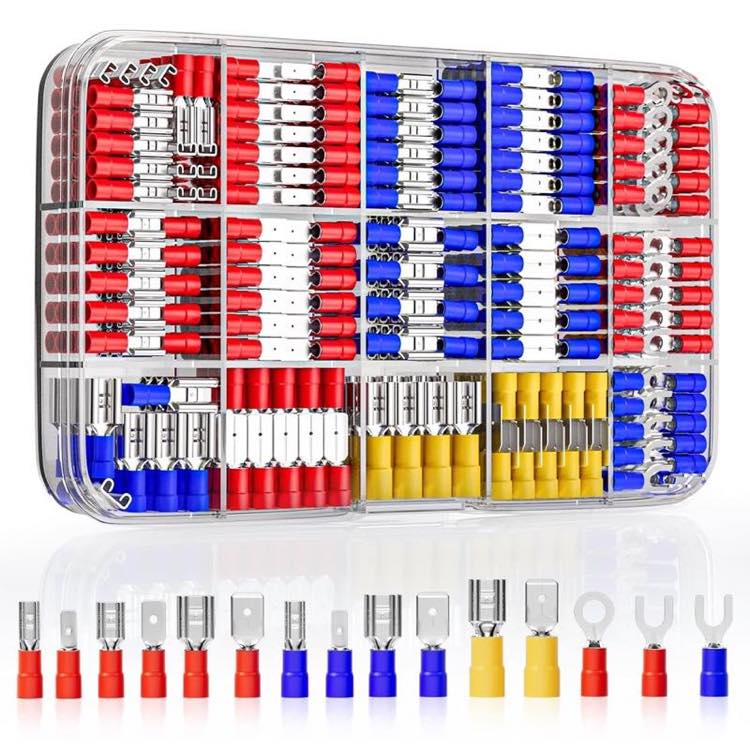

GIZGA GIZGA Kabelschuhe-Set 368 Stück
8,0/10∼ 10,99 €
4,6(932)
Alternative

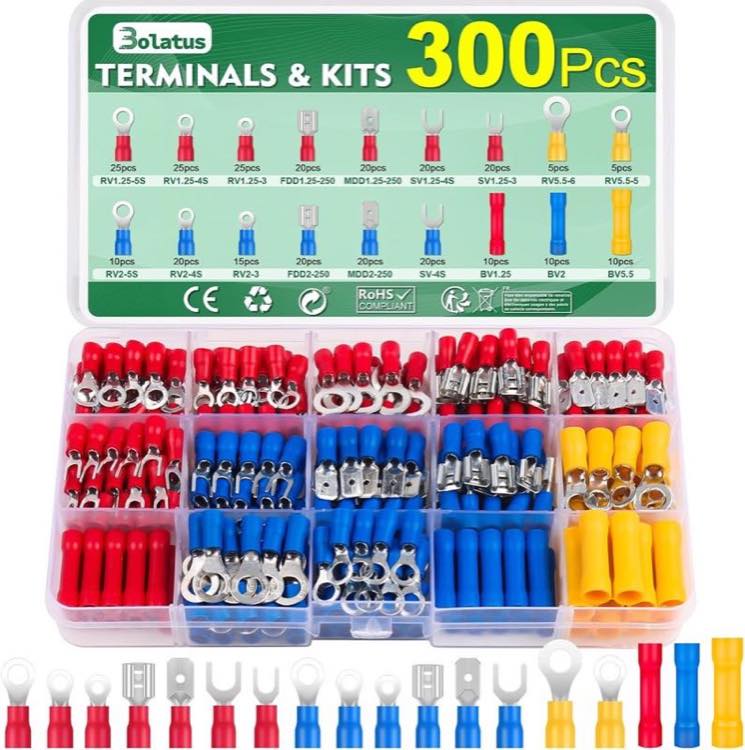

Bolatus Bolatus Kabelschuhe-Set 300 Stück
7,0/10∼ 8,99 €
4,4(929)
Inhalt
Warum Farbe und Querschnitt zusammengehören
Isolierte Kabelschuhe bringen eine Kunststoffhülse mit, die Isolation und Farbsignal zugleich ist. Am Verbinder und an der farbigen Pressmulde erkennst du den Querschnittsbereich, ohne jedes Mal den Aufdruck zu suchen. Die Farbe bleibt trotzdem nur die erste Orientierung: Aufdruck und tatsächlicher Leiterquerschnitt schlagen Bauchgefühl.
Kennst du den Querschnitt nicht, hilft Raten nicht. Viele KFZ- und Geräteleitungen tragen eine mm²-Angabe auf dem Mantel; sonst misst du den Leiter. Wer „ungefähr 1,5“ schätzt und die nächstgrößere Farbe wählt, baut lose Verbindungen, die später unter Last warm werden. Wie du nach dem Crimpen prüfst, steht unter Kabelschuhe richtig crimpen. Widersprechen sich Aufdruck und Farbe, gilt der Aufdruck und der gemessene Leiter.
Praxistabelle: Rot, Blau, Gelb
In Heimwerker- und KFZ-Sortimenten gilt eine grobe Arbeitsregel – kein Laborzertifikat für jedes Billigteil. Rot liegt oft bei etwa 0,5–1,5 mm², manche Hersteller nennen 0,5–1,0 mm². Blau liegt üblich bei 1,5–2,5 mm². Gelb nennen viele Sets mit 4–6 mm², andere bereits ab 2,5 mm².
Diese Streuung musst du nicht wegerklären. Isolierte Kabelschuhe beziehen sich fachlich oft auf Normenfamilien wie DIN 46245; DIY-Listings sind aber nicht immer zeilenidentisch. Kennst du die gängigen Intervalle und die Rot-/Gelb-Abweichungen, entscheidest du am konkreten Teil. Bei 1,5 mm² prüfst du Aufdruck und Passung – und pressst in der passenden Mulde, nicht „irgendwo in der Mitte“.
Testsieger
Aissom fioay/Aissom Crimpzange + 350 Kabelschuhe
8,5/10∼ 19,99 €
4,5(1.935)
Backenfarbe = Hülsenfarbe
Die farbigen Mulden an einer Ratschen-Crimpzange sind kein Schmuck. Rote Backe für rote Hülse, blau für blau, gelb für gelb – so bleibt die Pressgeometrie passend. Wer gelb in der roten Mulde „fester“ pressen will, verformt die Hülse falsch: Einschnürung an der falschen Stelle, unterpresste Seiten oder gerissene Isolation.
Einsteiger-Bundles legen genau diese Profile aus, weil „falsche Mulde“ häufiger ist als zu schwache Handkraft. Details zur Werkzeugwahl: Crimpzange für Kabelschuhe. Vor dem Pressen einmal bewusst prüfen: Hülsenfarbe und Muldenfarbe identisch?
Aderendhülsen: anderer Farbcode, anderes System
Häufiger Fehlkauf: Aderendhülsen mit Kabelschuhen verwechseln. Aderendhülsen sitzen auf feindrähtigen Leitern für Schraub- und Federkraftklemmen und nutzen ein eigenes Farbschema mit anderen mm²-Stufen. Das Gesenk einer Aderendhülsen-Zange passt nicht zu isolierten Kabelschuhen – auch wenn beide bunt und „zum Pressen“ aussehen.
Für Ring unter der Masseschraube oder Flachsteck am Relais brauchst du Kabelschuhe bzw. Flachsteckhülsen, keine Aderendhülsen aus dem Klemmensortiment. Umgekehrt ersetzt ein Quetschverbinder-Set keine Aderendhülsen in der Unterverteilung.
Zu groß, zu klein: lose Crimps und falsche Farbe
Eine zu große Hülse lässt Luft um die Litzen: Der Crimp verformt Metall, fasst den Leiter aber nicht fest – Übergangswiderstand, Wärme und gelöste Verbindungen folgen. Zu klein heißt Litzen abschneiden oder Gewalt beim Einführen; beides schwächt den Querschnitt dort, wo Strom und Mechanik anliegen.
Im Auto kommt Vibration dazu. Deshalb ist Farb- und Querschnittswahl Teil der mechanischen Sicherheit. Die meisten Mischsets decken farbcodiert etwa 0,5–6 mm² ab; unisolierte Packungen ohne Rot-Blau-Gelb steuerst du über Aufdruck und Gesenk. Rutscht der Leiter, neu mit passendem Verbinder – nicht nachpressen „bis es hält“. Ob Sortiment und Anschluss zu deinem Job passen, klärt die Kabelschuhe Kaufberatung.
Fazit: so liest du Farbe im Set und auf der Zange
Drei Schritte: Leiterquerschnitt klären, Verbinderfarbe und Aufdruck wählen (Rot/Gelb können in Listings schwanken), gleichfarbige Mulde bis zum Ratschenende pressen und prüfen. DIN 46245 bleibt Bezug, kein Auswendiglernstoff.
Farbe löst nicht „Ring statt Flachsteck“ und nicht „Installation selbst flicken“ – nur die grobe mm²-Zuordnung. Einstieg mit Zange: Aissom-Bundle. Nur Verbinder mit klarem 4–6-mm²-Gelb: GIZGA. Bolatus zeigt Gelb ab 2,5 mm² – hier Aufdruck besonders genau lesen.
Häufige Fragen
Was bedeuten die Kabelschuhe Farben Rot, Blau und Gelb?
Sie markieren grob Leiterquerschnitte bei isolierten Kabelschuhen: Rot oft 0,5–1,5 mm² (teils 0,5–1,0), Blau 1,5–2,5 mm², Gelb 4–6 mm² (teils ab 2,5). Farbe ist Schnellcode; Aufdruck und realer Querschnitt entscheiden mit.
Welchen Kabelschuh brauche ich für 1,5 mm²?
1,5 mm² liegt an der Grenze Rot/Blau. Prüfe Aufdruck und Passung: Leiter ohne Gewalt einführen, nach dem Crimp Zugtest. Im Zweifel Probe crimpen statt einer einzelnen Internet-Zahl folgen.
Warum nennen Shops bei Rot unterschiedliche mm²-Bereiche?
DIY-Listings und Herstellertabellen drucken nicht immer dieselben Intervalle – teils bis 1,5 mm², teils bis 1,0 mm². Deshalb Aufdruck und Passung mitlesen, statt eine Tabelle zu verabsolutieren.
Muss die Zangenbacke dieselbe Farbe haben wie die Hülse?
Ja. Falsche Mulden verformen die Hülse ungleichmäßig und erzeugen unterpresste oder beschädigte Crimps. Extra Handkraft ersetzt die passende Geometrie nicht.
Gilt derselbe Farbcode für Aderendhülsen?
Nein. Aderendhülsen haben ein eigenes Farbschema und Presssystem. Eine Aderendhülsen-Zange ist für Kabelschuhe die falsche Werkzeugklasse.
Was passiert, wenn die Hülse zu groß oder zu klein ist?
Zu groß: lose Litzen, Wärme, gelöste Verbindungen. Zu klein: Litzenverlust und gequetschter Querschnitt. Beides schlägt die passende Farbklasse mit korrekter Mulde.
Brauche ich DIN 46245 auswendig?
Nein. Für Garage und Werkstatt reichen Praxisbereiche, Aufdruck und passende Backenfarbe. Die Norm erklärt den Hintergrund, ersetzt aber nicht den Blick aufs konkrete Teil.
Gelten die Farben auch für unisolierte Kabelschuhe?
Meist nicht – ohne Rot-Blau-Gelb-Hülse steuerst du über Aufdruck, Maß und Gesenk. Fehlt jede nachvollziehbare Zuordnung im Listing, ist das ein Kaufsignal gegen das Set.
