Kabelschuhe richtig crimpen: Anleitung Schritt für Schritt
Aktualisiert: August 2026
Kabelschuhe richtig crimpen heißt nicht, möglichst fest zuzudrücken. Es heißt, Querschnitt, Hülse und Pressmulde so zusammenzubringen, dass die Verbindung reproduzierbar hält – mechanisch und elektrisch. Viele Fehlcrimps entstehen nicht aus mangelnder Kraft, sondern aus der falschen Mulde, zu kurzem oder zu langem Abisolieren, Mehrfachpressen oder dem Griff zur Beißzange. Diese Anleitung führt dich vom Messen bis zum Zugtest und benennt typische Fehlerbilder. Welches Set und welche Zange sich für den Einstieg eignen, siehst du im [Kabelschuhe Vergleich](/hub/baumarktzubehoer/kabelschuhe).
Kabelschuhe richtig crimpen heißt nicht, möglichst fest zuzudrücken. Es heißt, Querschnitt, Hülse und Pressmulde so zusammenzubringen, dass die Verbindung reproduzierbar hält – mechanisch und elektrisch. Viele Fehlcrimps…
Kabelschuhe richtig crimpen heißt nicht, möglichst fest zuzudrücken. Es heißt, Querschnitt, Hülse und Pressmulde so zusammenzubringen, dass die Verbindung reproduzierbar hält – mechanisch und elektrisch. Viele Fehlcrimps entstehen nicht aus mangelnder Kraft, sondern aus der falschen Mulde, zu kurzem oder zu langem Abisolieren, Mehrfachpressen oder dem Griff zur Beißzange. Diese Anleitung führt dich vom Messen bis zum Zugtest und benennt typische Fehlerbilder. Welches Set und welche Zange sich für den Einstieg eignen, siehst du im Kabelschuhe Vergleich.
Unsere Top-Empfehlungen
| Badge | Produkt | Set-Typ | Querschnitt | Crimpzange | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Aissom fioay/Aissom Crimpzange + 350 Kabelschuhe | Bundle mit Crimpzange | 0,5–6 mm² | Ratsche, farbige Mulden | 8.5 | ca. 19,99 € | Zum Angebot |
| Preis-Tipp |  GIZGA GIZGA Kabelschuhe-Set 368 Stück | Mischsortiment | 0,5–6 mm² | Nicht enthalten | 8.0 | ca. 10,99 € | Zum Angebot |
| Alternative |  Preciva Preciva Crimpzange-Set + 425 Verbinder | Bundle mit Crimpzange | 0,5–6 mm² | Vollzyklus-Ratsche | 7.3 | ca. 32,99 € | Zum Angebot |
Testsieger
Aissom fioay/Aissom Crimpzange + 350 Kabelschuhe
8,5/10∼ 19,99 €
4,5(1.935)
Preis-Tipp
GIZGA GIZGA Kabelschuhe-Set 368 Stück
8,0/10∼ 10,99 €
4,6(932)
Alternative

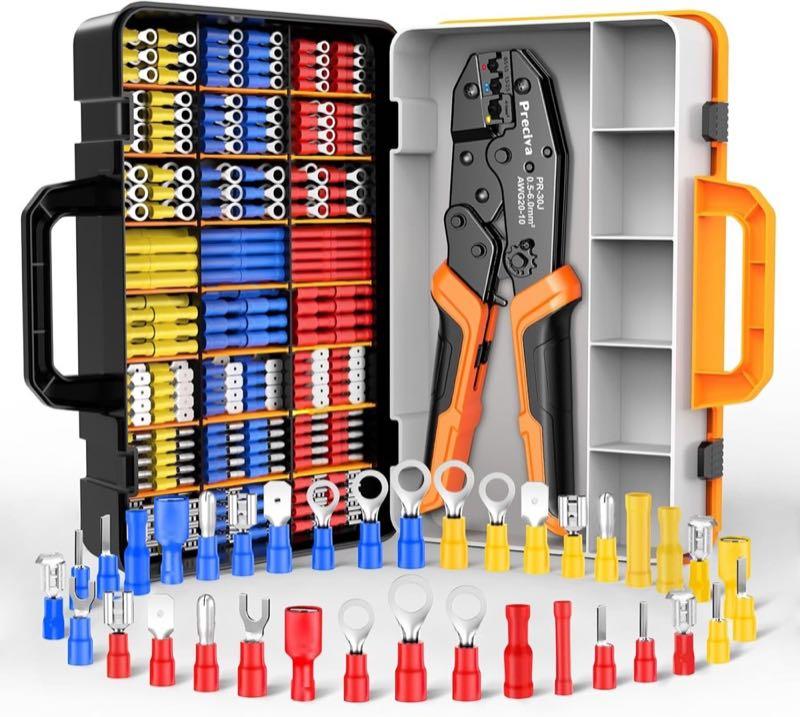

Preciva Preciva Crimpzange-Set + 425 Verbinder
7,3/10∼ 32,99 €
4,4(304)
Inhalt
Bevor du pressest: Freischalten und Material prüfen
Jeder produktive Crimp beginnt mit Sicherheit und Passung, nicht mit der Zange in der Hand. Am Fahrzeug und an anderen Niedervolt-Systemen gilt: Stromquelle freischalten, Verbraucher aus, bei Bedarf Batterie abklemmen und gegen Wiedereinschalten sichern. Freiliegende Litzen sind vermeidbarer Schaden.
Danach prüfst du, ob Verbinder und Leiter zusammenpassen. Isolierte Kabelschuhe folgen dem Farbcode Rot/Blau/Gelb; die mm²-Logik steht unter Kabelschuhe Farben und Querschnitt. Anschlussart und Flachsteckbreite müssen zum Bauteil passen. Wärme am Verbinder oder an der Leitung ist ein Stopp-Signal: Last wegnehmen, Ursache suchen, Verbindung erneuern – nicht die Sicherung vergrößern.
Leg vor dem ersten Seriencramp einen Probeschuh an Restkabel. Was auf dem Tisch reproduzierbar sitzt, geht am Fahrzeug seltener schief.
Testsieger
Aissom fioay/Aissom Crimpzange + 350 Kabelschuhe
8,5/10∼ 19,99 €
4,5(1.935)
Schritt für Schritt: vom Messen bis zum Zugtest
Miss oder lies den Leiterquerschnitt und wähle den passenden Kabelschuh nach Farbe und Aufdruck. Ring, Gabel, Flachsteck oder Stoß richtet sich nach dem Bauteil. Bei Flachsteckhülsen die Breite am Gegenstück prüfen – oft 6,3 mm, aber nicht immer.
Isoliere nur so weit ab, dass die blanke Litze die Metallhülse füllt, ohne weit herauszuragen. Zu kurz fasst die Pressung Isolation statt Kupfer; zu lang stehen Litzen vor und riskieren Kurzschluss. Schneide den Mantel ohne Litzen einzukerben. Gerissene Litzen abschneiden und neu abisolieren.
Führe den Leiter so ein, dass alle Litzen in der Metallhülse liegen. Er soll mit leichtem Widerstand sitzen, nicht klappern. Lege den Verbinder in die gleichfarbige Mulde, Presszone auf dem Metallteil der Hülse. Schließe die Ratschen-Zange in einem Zug, bis die Zwangssperre öffnet.
Nicht mit der Beißzange nachdrücken und dieselbe Hülse nicht mehrfach nachpressen. Schlechter Crimp → neuer Verbinder. Danach Sichtprüfung und leichter Zugtest: Hülse gleichmäßig verformt, keine Litzen außerhalb, Leiter hält.
Häufige Fehler – und warum sie so oft passieren
Der Klassiker ist die Beißzange: greifbar, kraftvoll und trotzdem falsch – ungleichmäßige Verformung, Unterpressung, gequetschte Isolation. Mehrfachpressen als Reparaturversuch verschlimmbessert meist. Die falsche Mulde (gelb in rot „extra fest“) verwechselt Kraft mit Passung. Abgeschnittene Litzen, um einen zu dicken Leiter in eine zu kleine Hülse zu zwingen, reduzieren den Querschnitt absichtlich.
Kauffehler zeigen sich oft erst beim Crimpen: Aderendhülsen-Zange statt Kabelschuh-Gesenk, weiche oder reißende Hülsen. Warum die richtige Zange zählt, erklärt Crimpzange für Kabelschuhe. Löten als Rettung für schlechte Crimps versteift die Stelle und kann unter Vibration neben der Lötung brechen – Details unter Crimpen vs. Löten.
Wenn drei Crimps hintereinander den Zugtest nicht bestehen, stoppe die Serie. Meist stimmt Mulde, Farbe oder Abisolierlänge – nicht „die Zange ist zu schwach“.
Was „gut genug“ in der Praxis bedeutet
Ein guter Crimp sieht gleichmäßig aus, hält dem leichten Zug stand und bleibt unter bestimmungsgemäßer Last kühl. Einsteiger-Bundles mit Ratschen-Zange erleichtern die Wiederholbarkeit; die Verbinderqualität bleibt trotzdem limitierend. Sehr dünnes Hülsenmaterial kann auch bei korrekter Handhabung reißen – dann erneuern, nicht härter nachdrücken.
Für Stoßverbinder gilt derselbe Ablauf; bei Feuchte zusätzlich Isolation und optional Schrumpf bedenken. Schrumpf schützt, ersetzt aber keine korrekte Pressung. Dokumentiere bei wichtigen Jobs kurz Farbe, Querschnitt und Bauteil.
Fazit: reproduzierbar statt „extra fest“
Du misst den Querschnitt, wählst Verbinder und gleichfarbige Mulde, isolierst auf Hülsenlänge ab, führst alle Litzen ein, pressst einmal bis die Ratsche freigibt und prüfst mit Sicht und Zug. Freischalten vorher, Wärme nachher = Stopp. Wenn etwas hakt, lieber neu crimpen als nachquetschen.
Startest du bei null, erleichtert das Aissom-Bundle mit Ratschen-Zange denselben Ablauf. Hast du die Zange schon, reicht das GIZGA-Mischset als Vorrat; Preciva bleibt die Alternative mit kräftigerer Ratsche. Reproduzierbarkeit schlägt Kraftaufwand – falsche Mulde ist häufiger als „zu schwache Zange“.
Häufige Fragen
Wie isolieren ich die richtige Länge ab?
So weit, dass die blanke Litze die Metallhülse füllt, ohne weit daraus herauszuragen. Zu kurz pressst du teilweise Isolation; zu lang entstehen Kurzschlussrisiken durch freiliegendes Kupfer. Richte die Länge am konkreten Kabelschuh aus und schneide den Mantel, ohne Litzen einzukerben.
Warum soll ich nur einmal bis zum Ratschenende pressen?
Die Ratsche erzwingt einen vollständigen Presshub mit wiederholbarer Geometrie. Mehrfachpressen aus verschiedenen Winkeln verformt die Hülse unkontrolliert und macht Verbindungen oft schlechter statt besser. Ist das Ergebnis schlecht, neuen Verbinder setzen statt nachquetschen.
Reicht eine Beißzange für Kabelschuhe?
Nein. Beißzangen liefern keine definierte Crimpgeometrie für isolierte Quetschverbinder. Typische Folgen sind Unterpressung, beschädigte Isolation und Crimps, die optisch halten, unter Zug oder Last aber versagen. Eine Ratschen-Zange mit farbigen Mulden ist das passende Werkzeug.
Was mache ich, wenn der Leiter nach dem Crimp rutscht?
Nicht in derselben Hülse nachpressen und hoffen. Querschnitt und Farbe prüfen, Mulde prüfen, neu abisolieren und mit neuem Verbinder erneut crimpen. Rutschen ist ein Signal für falsche Größenklasse oder falsche Pressung – keine Aufforderung zu mehr Handkraft.
Warum ist Wärme an der Verbindung gefährlich?
Wärme deutet auf hohen Übergangswiderstand hin – oft durch lose Litzen, Unterpressung oder Korrosion. Last wegnehmen, Ursache suchen und die Verbindung erneuern. Die Sicherung zu vergrößern, damit es „weitergeht“, verschärft das Risiko statt es zu lösen.
Muss ich vor dem Crimpen immer freischalten?
Ja, sobald Leitungen mit einer Stromquelle verbunden sein können. Am Fahrzeug Batterie bzw. Absicherung beachten und gegen Wiedereinschalten sichern. Crimpen an spannungsführenden Adern ist vermeidbares Risiko für dich und die Elektronik.
Woran erkenne ich einen gelungenen Crimp?
Gleichmäßige Verformung der Hülse, keine Litzen außerhalb, Isolation nicht grob zerstört, leichter Zugtest bestanden und unter Last keine ungewöhnliche Wärme. Reproduzierbare Schritte mit passender Mulde zählen mehr als subjektives „richtig fest“.
