FPV-Kamera anschließen: Bild, OSD und Sender richtig verbinden
Aktualisiert: Oktober 2026
Die neue Kamera zeigt ein Bild, aber keine Telemetrie; oder das OSD ist unten abgeschnitten und der Sender wird auf der Werkbank heiß. Wenn Sie eine FPV Kamera anschließen, entscheidet nicht nur die richtige Lötstelle, sondern der gesamte Signalweg von Kamera über Flugcontroller bis zum Videosender. Ein AIO-Modul wie Spotter V2 oder Radiolink folgt dabei einem anderen Aufbau als eine reine Kamera wie Phoenix 2 SE oder Beast Mini. Die vier Varianten finden Sie auf der [Hauptseite FPV-Kamera](/hub/drohnen/fpv-kamera). Schließen Sie erst die Antenne an, prüfen Sie danach Spannung und Videoverbindung und geben Sie dem Aufbau erst dann Strom.
Die neue Kamera zeigt ein Bild, aber keine Telemetrie; oder das OSD ist unten abgeschnitten und der Sender wird auf der Werkbank heiß.
Die neue Kamera zeigt ein Bild, aber keine Telemetrie; oder das OSD ist unten abgeschnitten und der Sender wird auf der Werkbank heiß. Wenn Sie eine FPV Kamera anschließen, entscheidet nicht nur die richtige Lötstelle, sondern der gesamte Signalweg von Kamera über Flugcontroller bis zum Videosender. Ein AIO-Modul wie Spotter V2 oder Radiolink folgt dabei einem anderen Aufbau als eine reine Kamera wie Phoenix 2 SE oder Beast Mini. Die vier Varianten finden Sie auf der Hauptseite FPV-Kamera. Schließen Sie erst die Antenne an, prüfen Sie danach Spannung und Videoverbindung und geben Sie dem Aufbau erst dann Strom.
Unsere Top-Empfehlungen
| Badge | Produkt | Signalweg | PAL/NTSC | Steuerung | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  RunCam RunCam Phoenix 2 SE | Composite über den FC | umschaltbar | Kameramenü | 9.0 | ∼ 31,09 € | Zum Angebot |
| Preis-Tipp |  RunCam RunCam Spotter V2 | AIO, kein zweiter VTX | nicht genannt | Kanal nur im Bild | 8.8 | ∼ 49,99 € | Zum Angebot |

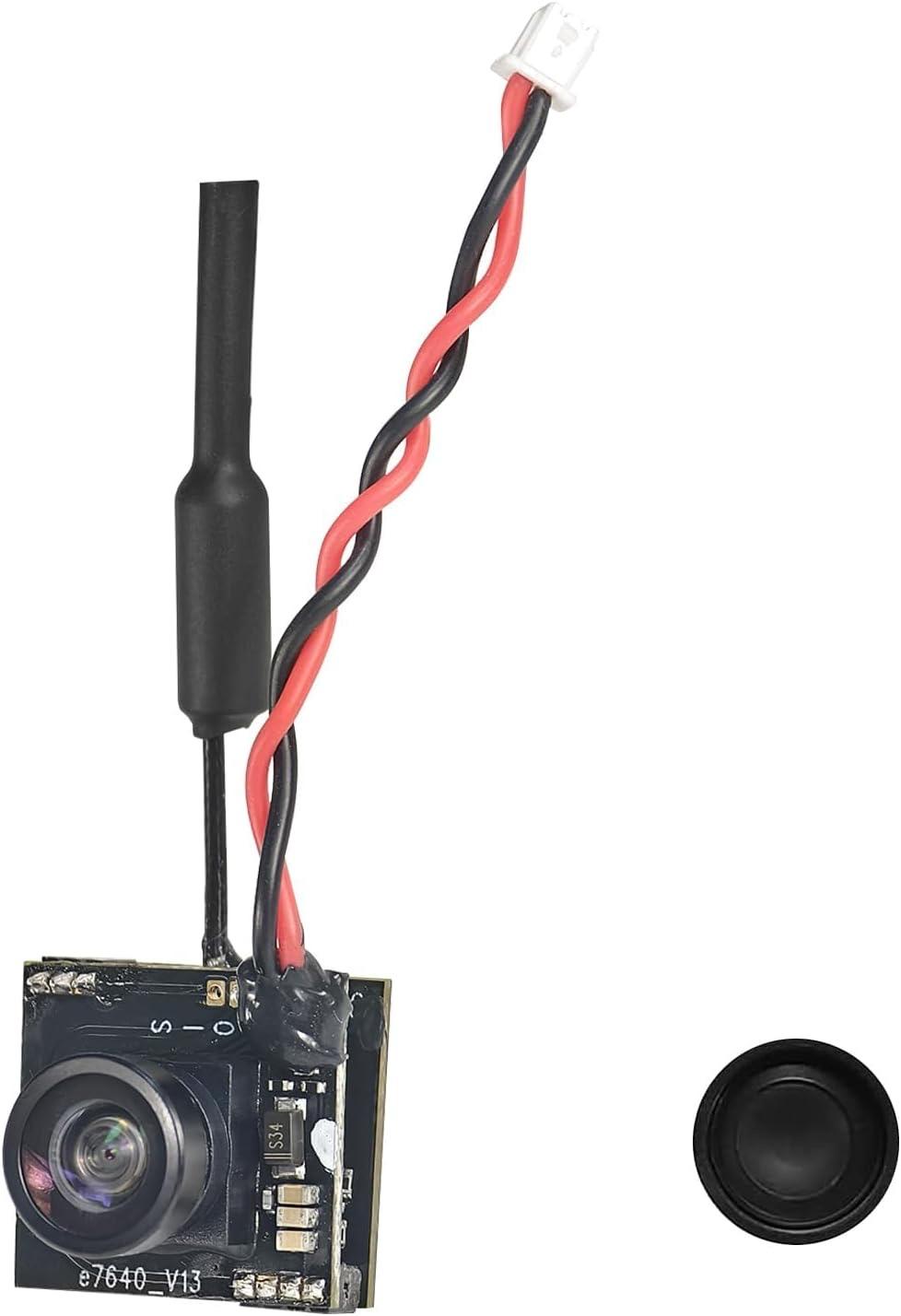

| Alternative |  Radiolink Radiolink 5,8-GHz-Kamera-Sender | AIO mit SmartAudio | nicht genannt | SmartAudio, 48 Kanäle | 6.4 | ∼ 45,99 € | Zum Angebot |
Inhalt
Zwei Wege: separater Stack oder AIO
Eine klassische analoge Kamera besitzt mindestens Versorgung, Masse und Video. Das Signal läuft zum Flugcontroller und von dort zum separaten VTX, damit der OSD-Chip Flugdaten ins Bild schreiben kann. Phoenix 2 SE und Beast Mini gehören in diese Gruppe; beide liefern Composite-Video und brauchen einen passenden analogen Sender.
Ein Kamera-Sender-AIO vereint Kamera und VTX. Bei Spotter V2 und Radiolink entfällt das zweite Sendermodul. Das spart Kabel und erlaubt nicht, das Modul beliebig an einen Akku zu hängen. Die Eingangsspannung muss zur Spezifikation passen, die Antenne ist vorher montiert. Kamera und Endstufe erzeugen Wärme in einem kleinen Gehäuse, deshalb zählt Luftstrom.
Vor dem Löten die mechanische Passung prüfen. Ein als 19 mm beschriebenes Modul braucht den passenden Halter; ein kleineres AIO-Gehäuse hat nicht automatisch dasselbe Lochbild. Rahmen und Maß klärt FPV-Kamera Größe. Kabel werden erst gekürzt, wenn System, Spannung und Halter feststehen.
Video durch den Flugcontroller führen
Für ein analoges Betaflight-OSD lautet der Weg: Video der Kamera an CAM oder Vin des Flugcontrollers, Vout oder VTX des Controllers an den Videoeingang des Senders. Kamera, Controller und VTX brauchen eine gemeinsame Masse. Die Versorgung kommt aus einem geregelten 5-V- oder 9-V-Ausgang, der genug Strom liefert und in der Kameraspezifikation liegt.
Liegt das Videokabel direkt von der Kamera am VTX, gibt es ein Bild ohne Einblendung. Fehlt das OSD trotz Weg über Vin und Vout, prüfen Sie Board-Ziel, OSD-Chip und Konfiguration, statt wahllos das Format zu wechseln.
SmartAudio geht an ein freies TX-Pad eines UART und übermittelt Kanal, Band und Leistung, kein Kamerabild. Beim Radiolink zählt das nur mit passender VTX-Tabelle. Es ist nicht das Menü für Seitenverhältnis oder Bildparameter. Digitale Air Units binden das OSD über UART und MSP DisplayPort; Vin/Vout gilt dort nicht. Die passende Familie erklärt FPV analog oder digital.
PAL, NTSC und die Sendeleistung
Betaflight nutzt bei PAL typischerweise 30 × 16 Zeichen und bei NTSC 30 × 13. Das falsche Format schneidet untere OSD-Zeilen ab oder lässt das Bild instabil wirken. Das Ausgabeformat der Kamera fest setzen, nicht auf Auto verlassen, solange das Signal unklar ist.
Phoenix 2 SE und Beast Mini werden als umschaltbar beschrieben. Nach dem Kameramenü muss das OSD-Format dazu passen. Die Bildkontrolle läuft mit abgenommenen Propellern und kurzem Luftstrom. Ein Steuerboard aus dem Lieferumfang aufheben, sonst wird ein späterer Wechsel schwierig.
Die Antenne gehört auf den VTX, bevor Strom fließt. Pitmode senkt die Leistung neben anderen Piloten und ersetzt weder Antenne noch die Grenze. Im Bereich 5725 bis 5875 MHz gilt 25 mW EIRP, den Antennengewinn eingeschlossen. Höhere Stufen im Listing sind nicht automatisch zulässig.
Hitze, Kanal und fehlendes Zubehör
Zur Spotter V2 berichten Nutzer von starker Wärme ohne Luftstrom. Das Modul braucht Fahrtluft, Werkbanktests bleiben kurz. Wird das Bild instabil, riecht es oder schaltet es ab, die Versorgung trennen.
Der aktive Kanal der Spotter ist laut Rezensionen nur im Videobild erkennbar, die Einrichtung läuft mit Brille oder Empfängeranzeige. SmartAudio am Radiolink vereinfacht die Bedienung nur bei korrektem Anschluss. Eine angezeigte Stufe ersetzt nicht VTX-Tabelle und zulässige EIRP.
Die Phoenix wird mit einem 6-Pin-Kabel beschrieben, einzelne Erfahrungen erwähnen ein fehlendes Control-Board. Lieferumfang prüfen, bevor Kabel gekürzt werden. Bei widersprüchlichen Pinouts gilt die Platinen-Dokumentation, nicht die Kabelfarbe.
Vor dem Flug: Propeller ab, Lötbrücken prüfen, Antenne samt Polarisation montieren, Versorgung messen, Bild, OSD und Format kurz mit Luftstrom prüfen, zulässigen Kanal und höchstens die erlaubte EIRP setzen, Kabel gegen Propeller und Zug sichern.
Häufige Fragen
Welche drei Leitungen braucht eine analoge Kamera mindestens?
Versorgung, Masse und Video. Für ein OSD führt Video zuerst zum Eingang des Flugcontrollers. Zusätzliche Leitungen können Kameramenü oder Steuerfunktionen bedienen, gehören aber nicht zum minimalen Composite-Signal.
Warum sehe ich ein Bild, aber kein OSD?
Wahrscheinlich läuft das Kamerasignal direkt zum VTX und damit am OSD-Chip vorbei. Verbinden Sie Kamera mit Vin und VTX mit Vout des Controllers. Prüfen Sie anschließend die Betaflight-OSD-Konfiguration.
Was tun, wenn unten OSD-Zeilen fehlen?
Kontrollieren Sie, ob Kamera und Betaflight dasselbe Format verwenden. PAL bietet ein anderes Zeichenraster als NTSC. Setzen Sie das tatsächliche Kameraformat fest und ordnen Sie die OSD-Elemente danach neu an.
Darf ein VTX kurz ohne Antenne laufen?
Nein, vermeiden Sie das auch für kurze Tests. Die Endstufe kann ohne passende Antenne überhitzen oder beschädigt werden. Montieren Sie die Antenne immer vor der Stromversorgung.
Wohin kommt SmartAudio?
An einen freien TX-Pin eines UART am Flugcontroller, zusätzlich zu Versorgung, Masse und Video des Senders. Danach wählen Sie in Betaflight die passende Peripherie und hinterlegen die korrekte VTX-Tabelle.
Warum wird die Spotter V2 im Stand heiß?
Kamera und Sender erzeugen auf engem Raum Wärme, während im Stand die kühlende Fahrtluft fehlt. Begrenzen Sie Tests, sorgen Sie für Luftstrom und trennen Sie bei Aussetzern oder auffälliger Hitze sofort den Strom.
