Vierkant Innenlager: gemessene Länge, gleiche Norm

Aktualisiert: Oktober 2026

Die neue Patrone sitzt, die Kurbel schleift am Kettenstreben oder das Blatt läuft zu weit außen, und im Titel stand nur „Vierkant“. Ein Vierkant Innenlager fürs Alltags- und Trekkingrad ist eine Patrone mit eigener Welle. Die Kettenlinie stimmt, wenn dieselbe Kurbel auf derselben Norm sitzt und die Achse die Länge hat, die Sie an der alten Patrone gemessen haben. Fünf Millimeter verschieben diese Linie. Im [Vergleich Innenlager](/hub/fahrradraeder-zubehoer/innenlager) stehen die Zellen mit ihren widersprüchlichen Feldern. Sitz und Gehäusebreite vor der Bestellung klärt die Innenlager-Kaufberatung. Was die Sterne zu Schrauben und früher Geräuschkulisse sagen, steht beim besten Innenlager. Den Ausbau ohne rundierten Vierkant beschreibt Innenlager wechseln.

Die neue Patrone sitzt, die Kurbel schleift am Kettenstreben oder das Blatt läuft zu weit außen, und im Titel stand nur „Vierkant“.

Unsere Top-Empfehlungen

Shimano Shimano BB-UN300 68×122,5 mm

Testsieger

Shimano Shimano BB-UN300 68×122,5 mm
7,6/10n.a.
Zum Angebot
QWORK QWORK Vierkant-Innenlager 68×122 mm

Preis-Leistungs-Tipp

QWORK QWORK Vierkant-Innenlager 68×122 mm
6,0/10∼ 8,99–10,99 €
Zum Angebot

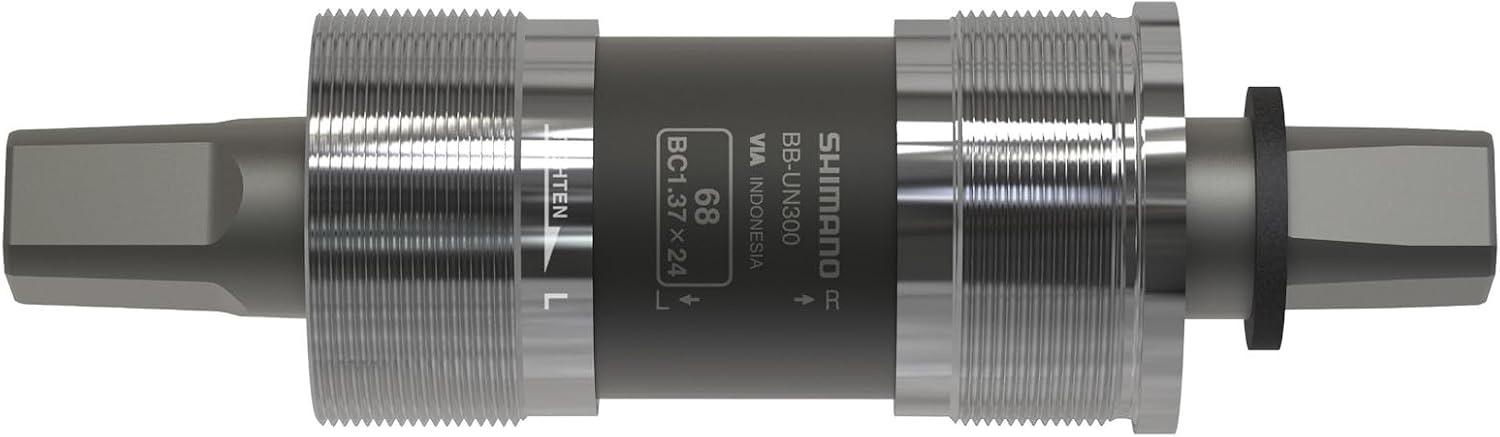

Shimano Shimano BB-UN300 68×127,5 mm

Alternative

Shimano Shimano BB-UN300 68×127,5 mm
6,4/10n.a.
Zum Angebot
Inhalt
  1. 1.Die alte Patrone ist die Längenquelle
  2. 2.JIS und ISO sind beide vierkantig
  3. 3.Kettenlinie ist nicht die Achslänge
  4. 4.Kettenkasten und die Längen in der Tabelle

Die alte Patrone ist die Längenquelle

Sie messen von Vierkantende zu Vierkantende, nicht die Hülse und nicht den herausschauenden Zapfen auf einer Seite. Übliche Patronenlängen liegen etwa zwischen 103 und 132 mm, gehäuft etwa zwischen 107 und 127 mm. Die 68 mm im Titel sind die Gehäusebreite bei BSA, eine zweite Zahl. QWORK nennt in einem Feld 68 mal 122 mm. Die Shimano-Zeile EBBUN300B22X nennt 122,5 mm, EBBUN300B27B nennt 127,5 mm. 122 und 122,5 mm bleiben zwei Zellen. Fehlt die alte Patrone, ersetzt ein Titel mit vielen Längen die Messung nicht. AEYINO führt die Referenzen BB68-110.5MM, BB68-118MM und BB68-127MM, der Bullet nennt 68/120 mm und bezeichnet die Größe als Referenz. Das Gewichtsfeld 0,28 g beim Shimano mit 127,5 mm bleibt stehen und ändert die 127,5 mm im Titel nicht.

JIS und ISO sind beide vierkantig

Beide Normen sehen vierkantig aus und sitzen verschieden tief. ISO 6695 von 1991 liegt am Endmaß bei etwa 12,50 mm, JIS bei etwa 12,63 mm, ISO 6695:2015 bei 12,73 mm. Die 12,73 mm sind das Maß der Ausgabe 2015, nicht die Bezeichnung für JIS. Eine ISO-Kurbel auf einer JIS-Welle sitzt nach Fahrradmonteur und WikiPedalia etwa 4,5 mm weiter außen, umgekehrt sitzt eine JIS-Kurbel auf einer ISO-Welle weiter innen. Fachshops führen Shimano-Patronen als JIS. Die No-Name-Titel in dieser Tabelle, QWORK, AEYINO und Mimoke, enthalten das Wort nicht.
Shimano Shimano BB-UN300 68×122,5 mm

Testsieger

Shimano Shimano BB-UN300 68×122,5 mm
7,6/10n.a.
Zum Angebot

Kettenlinie ist nicht die Achslänge

Die Achslänge ist die Strecke zwischen den beiden Vierkantenden. Die Kettenlinie ist der Abstand von der Rahmenmitte zum Kettenblatt. Radplan Delta hält fest, dass aus der Länge allein keine Kettenlinie wird, weil die Welle asymmetrisch aus der Hülse schauen kann. Eine 122-mm-Patrone mit mehr Überstand zur Kettenseite legt das Blatt weiter nach außen als eine symmetrische 122-mm-Patrone. Fünf Millimeter mehr Länge, zur falschen Seite verteilt, schleifen den Arm am Rahmen oder ziehen die Kette schief. Sie messen am eigenen Antrieb, wo das Blatt heute läuft, und vergleichen nach dem Tausch. Die Tabelle liefert die Achslänge der Zelle, nicht diese Kettenlinie.

Kettenkasten und die Längen in der Tabelle

Shimano führt das BB-UN300 in den Ausführungen Standard, E-Type und Kettenkasten. Die Kettenkasten-Linie trägt das Kürzel K und eigene Längen. Bei Rose stehen dafür 110, 118, 122 und 127 mm, die Shimano-Tabelle nennt zusätzlich 117,5 mm, D-NL 122, D-EL 127 und LL123. Das sind Ausführungslängen, keine Mittelwerte für die beiden ASINs hier. EBBUN300B22X ist 68 mal 122,5 mm, EBBUN300B27B ist 68 mal 127,5 mm. Beide Modellnummern tragen das Kürzel K nicht. Es zählt die Zelle, deren Zahl Ihre Messung zweimal trägt, in derselben Norm wie die Kurbel, die schon am Rad war.

Häufige Fragen

Wie messe ich die alte Achse?
Die Patrone kommt heraus, dann setzen Sie den Messschieber an beide Vierkantenden. Die Hülse von 68 oder 73 mm messen Sie am nackten Rahmen extra. Ein längerer Zapfen auf der Kettenseite steckt in der Gesamtlänge, wenn Sie wirklich Ende zu Ende messen. QWORK vergleichen Sie mit 122 mm, Shimano mit 122,5 oder 127,5 mm, nicht mit einem gerundeten Wert. Fehlt die Patrone, liefert der Radtyp keine Ersatzzahl. Ein Trekkingrad ist nicht automatisch 122 mm.
Was ist JIS, was ist ISO?
Beides sind Vierkant-Konen mit verschiedenem Endmaß. ISO von 1991 etwa 12,50 mm, JIS etwa 12,63 mm, ISO 6695:2015 bei 12,73 mm. Die 12,73 mm sind nicht die Bezeichnung für JIS. Shimano-Patronen laufen im Fachshop als JIS, die No-Name-Titel hier sagen das Wort nicht. Am alten Arm sehen Sie den Unterschied: etwa 4 bis 4,5 mm anderer Sitz heißt die andere Norm. Den Streit um 2 oder 4 Grad am Konus lassen die Quellen offen.
Ist 122 mm dasselbe wie 122,5 mm?
In diesen Listings sind es zwei Zeilen. QWORK nennt 122 mm, Shimano EBBUN300B22X nennt 122,5 mm. Shops falten das zusammen, die Tabelle hier nicht. Dass ein Forum 1 bis 2 mm für selten problematisch hält, wird nicht zur Freigabe, die andere Patrone zu nehmen. Fünf Millimeter, von 122,5 auf 127,5, sind der Abstand der beiden Shimano-ASINs und eine spürbare Verschiebung. Der halbe Millimeter bleibt stehen, weil die Modellnummern ihn tragen.
Was bedeutet Kettenkasten oder E-Type?
Das BB-UN300 gibt es als Standard, als E-Type und als Kettenkasten. Kettenkasten ist die Ausführung mit K und eigenen Längen, bei Rose 110, 118, 122 und 127 mm, in der Shimano-Tabelle zusätzlich unter anderem 117,5 mm sowie D-NL 122 und D-EL 127. E-Type ist die dritte Ausführung, eine andere Befestigung als die nackte Standardpatrone. EBBUN300B22X und EBBUN300B27B tragen das Kürzel K nicht. 122,5 und 127,5 mm sind die Längen dieser Listings, nicht automatisch die Kettenkasten-Tabelle.
Warum steht bei AEYINO 68/120 und außerdem 127?
Die Referenz der längsten Zeile heißt BB68-127MM, der Titel sagt 68 mm, der Bullet nennt 68/120 mm und bezeichnet das als Referenz. Dieselben 114 Texte hängen an 110,5, 118 und 127 mm. Der Bullet legt keine Achse von 120 mm fest. Sie nehmen diese Zeile, wenn Ihre Messung 127 mm ist und Sie beide Felder gesehen haben. Dieselbe Spannung hat der Mimoke-Titel mit acht Längen bei einem Technikfeld von 110,5 mm.
Wie hängt die Kettenlinie an der Länge?
Mehr Länge schiebt die Kurbeln nach außen, weniger nach innen, sofern der Überstand auf der richtigen Seite anfällt. Radplan Delta trennt die Achslänge von der Kettenlinie, weil Wellen asymmetrisch aus der Hülse schauen. Sie vergleichen, ob das Blatt dort läuft, wo es mit der alten Patrone lief. Die 24 mm einer Hollowtech-Schale sind der Wellendurchmesser, keine Kettenlinie und keine Vierkantlänge.
