Der neue Scheinwerfer sitzt am Gabelkopf, das Rad dreht sich, doch die Lampe bleibt dunkel. Wer eine Nabendynamo-Lampe anschließen möchte, muss mehr als zwei beliebige Kabel zusammenstecken: Manche Systeme sind gegenüber vertauschten Leitern tolerant, andere beziehen die Fahrradmasse ein, und bei einigen Angeboten fehlen passende Kabelschuhe. Prüfen Sie zuerst die Anleitung von Dynamo und Leuchte. Unser [Vergleich der Nabendynamo-Fahrradlampen](/hub/fahrradzubehoer/fahrradlampe-nabendynamo) zeigt, welche Modelle konkrete Spannungs- und Kabelangaben liefern. Arbeiten Sie nur an spannungsfreien Leitungen und lassen Sie unklare Pedelec-Anschlüsse oder dauerhaft dunkle Anlagen vom Fachbetrieb prüfen.
Der neue Scheinwerfer sitzt am Gabelkopf, das Rad dreht sich, doch die Lampe bleibt dunkel.
Der neue Scheinwerfer sitzt am Gabelkopf, das Rad dreht sich, doch die Lampe bleibt dunkel. Wer eine Nabendynamo-Lampe anschließen möchte, muss mehr als zwei beliebige Kabel zusammenstecken: Manche Systeme sind gegenüber vertauschten Leitern tolerant, andere beziehen die Fahrradmasse ein, und bei einigen Angeboten fehlen passende Kabelschuhe. Prüfen Sie zuerst die Anleitung von Dynamo und Leuchte. Unser Vergleich der Nabendynamo-Fahrradlampen zeigt, welche Modelle konkrete Spannungs- und Kabelangaben liefern. Arbeiten Sie nur an spannungsfreien Leitungen und lassen Sie unklare Pedelec-Anschlüsse oder dauerhaft dunkle Anlagen vom Fachbetrieb prüfen.
Unsere Top-Empfehlungen
| Badge | Produkt | Strom | Schaltung | Standlicht | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Büchel Büchel Tour, 45 Lux | Dynamo, Volt offen | Eine Stufe | Ja | 9.4 | ∼ 15,99 € | Zum Angebot |

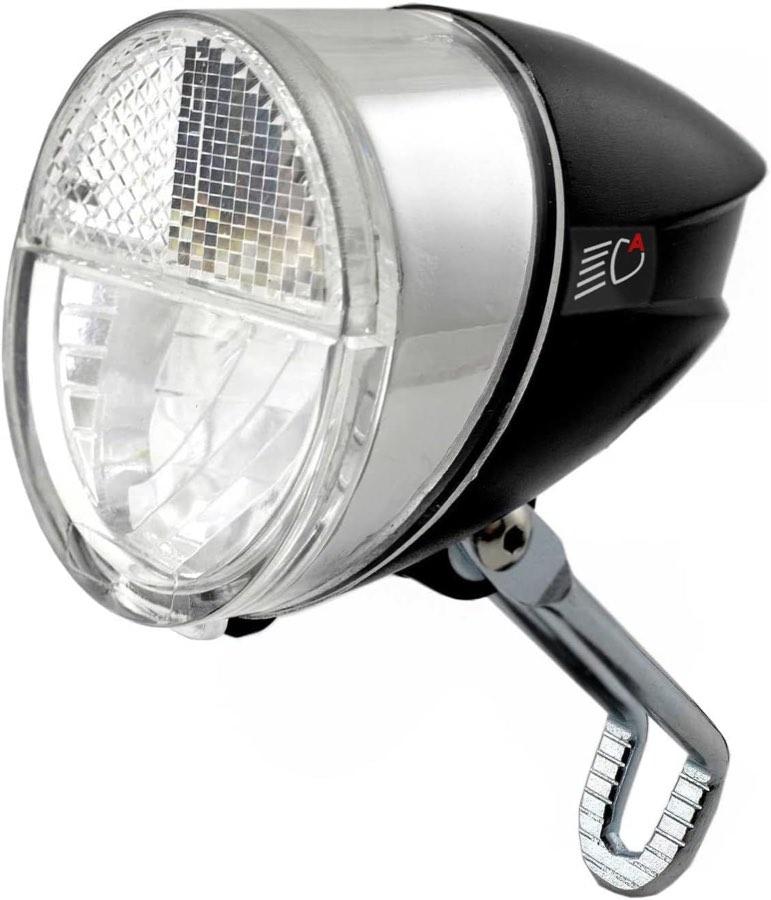

| Preis-Tipp |  nean nean 30 Lux, Modell 88189 | 6 V, 3 oder 2,4 W | Automatik | Ja | 9.4 | ∼ 12,90 € | Zum Angebot |

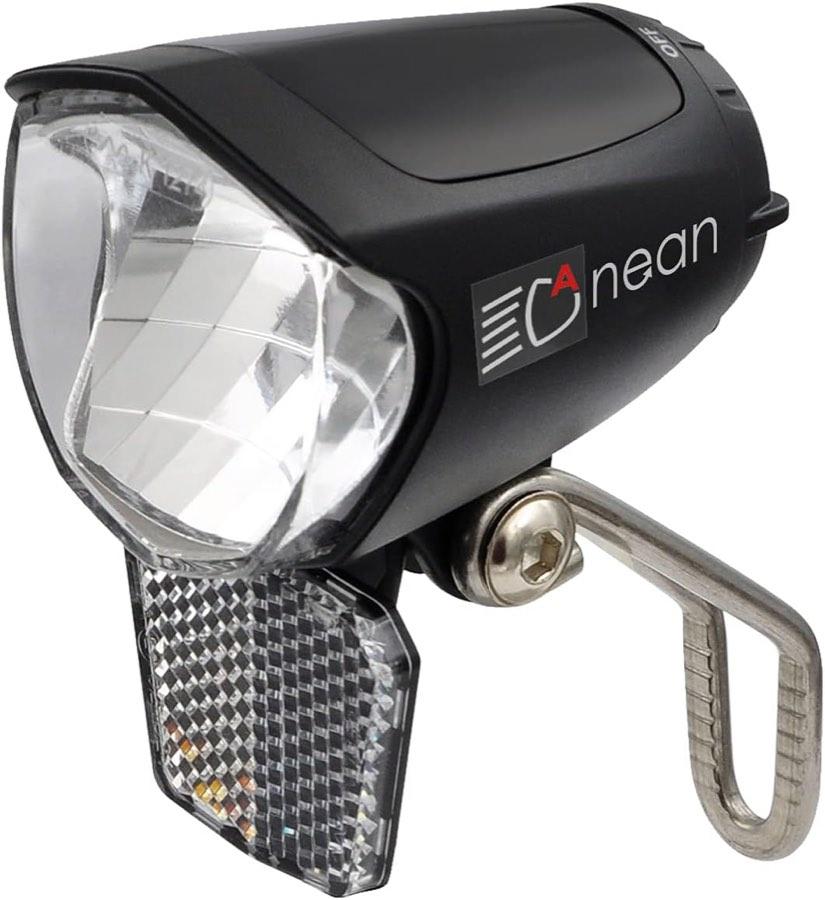

| Alternative |  nean nean 70 Lux, Modell 88239 | 6 V, kein E-Bike | Automatik | Ja | 9.2 | ∼ 14,90 € | Zum Angebot |
Inhalt
Wann die Polung egal ist und wann nicht
Ein Fahrraddynamo liefert Wechselspannung. Beim SON-Nabendynamo sind die beiden Pole laut Hersteller vertauschbar, solange keiner davon mit dem Rahmen verbunden ist. Daraus entsteht leicht die pauschale Aussage, die Polung spiele bei Dynamolicht nie eine Rolle. Sie gilt aber nicht automatisch für jede Kombination aus Generator, Scheinwerfer, Rücklicht und Fahrradrahmen.
Bei manchen Shimano-Naben liegt ein Anschluss über die Konstruktion auf Rahmenmasse. Die Montageanleitung des SON Edelux II beschreibt für solche Fälle den Außenleiter an Masse und den Innenleiter an Phase. Wird die Masseführung an anderer Stelle vertauscht oder kurzgeschlossen, kann die gesamte Beleuchtung dunkel bleiben. Prüfen Sie deshalb, ob Ihr Dynamo einen Massebezug besitzt, und übernehmen Sie die Anschlusszeichnung des konkreten Herstellers statt einer universellen Farblogik.
Auch die Leuchte kann eine Belegung vorgeben. Beim nean 88239 berichtet ein Käufer, der Pluspol müsse am Kabel mit weißem Streifen liegen; bei vertauschtem Anschluss bleibe die Lampe aus. Das ist eine produktspezifische Erfahrung und kein allgemeiner Standard für alle zwölf Vergleichsmodelle. Klären Sie außerdem die Stromart: 6-Volt-Nabendynamo bedeutet Wechselspannung, ein E-Bike-Lichtausgang häufig Gleichspannung. Die Kaufberatung für Nabendynamo-Fahrradlampen hilft, solche Listing-Widersprüche vor der Montage zu erkennen.
Stecker müssen mechanisch zusammenpassen
An vielen Dynamoleuchten werden schmale Flachstecker verwendet. Ein verbreitetes Maß ist 2,8 × 0,5 Millimeter. Auf einen männlichen Flachstecker gehört die passende Flachsteckhülse; zwei Hülsen lassen sich nicht sicher direkt verbinden. Der metallische Kontakt muss fest sitzen, während eine Isolierung oder ein Schrumpfschlauch unbeabsichtigten Kontakt mit Rahmen oder zweiter Leitung verhindert.
Genau hier zeigen die ONROAD-Rezensionen ein praktisches Problem. Mehrere Käufer berichten von fehlenden Kabelschuhen oder davon, dass Lampe und Kabel dieselbe Hülse tragen. In diesem Fall fehlt nicht nur ein bequemer Adapter, sondern das passende Gegenstück. Improvisierte, locker geklemmte Drähte können durch Vibration ausfallen oder einen Kurzschluss verursachen. Besorgen Sie den korrekten Stecker und crimpen Sie ihn mit geeignetem Werkzeug, statt die Verbindung nur zu verdrehen.
Prüfen Sie den Lieferumfang vor dem Ausbau der alten Leuchte. Beim ONROAD-Set bedeutet die Stückzahl zwei Front- und Rücklicht, nicht zusätzlich einen Dynamo. Bei E-Mangue beschreiben Rezensionen zwei Doppelanschlüsse ohne Anleitung – ohne Kennzeichnung nicht durch Versuch und Irrtum belegen.
Rücklicht über den Scheinwerfer führen
Viele Frontscheinwerfer besitzen einen Ausgang für das Rücklicht. Der Dynamo speist dann den Scheinwerfer, und von dort laufen zwei Leitungen nach hinten. Häufig ist die Anlage auf 3 Watt Nennleistung ausgelegt, davon 2,4 Watt vorn und 0,6 Watt hinten. Diese Aufteilung ist eine typische Herstellererklärung, aber kein Freibrief, beliebige Verbraucher zu kombinieren. Die Nennwerte der konkreten Komponenten müssen zusammenpassen.
Ein vertauschter Masseanschluss am Rücklicht kann einen Kurzschluss erzeugen, sodass auch der Frontscheinwerfer ausbleibt. Wenn nach dem Anschließen beide Leuchten dunkel sind, trennen Sie das Rücklicht testweise nach Herstellervorgabe und kontrollieren Sie Stecker, blanke Stellen und Rahmenkontakt. Leuchtet vorn wieder, liegt der Fehler wahrscheinlich im hinteren Zweig.
Bei einer Lichtmaschine verlangt § 67 StVZO grundsätzlich, dass Front- und Rücklicht gemeinsam eingeschaltet werden; eine Standlichtfunktion darf die Schlussleuchte im Stand allein weiterleuchten lassen. Die rechtliche Einordnung und das K-Zeichen behandelt die Seite Fahrradlampe, Dynamo und StVZO. Beim nean 88189 berichtet ein Käufer, dass im Automatikmodus das Rücklicht auch tagsüber leuchtet. Testen Sie nach der Montage jede Schalterstellung bei hellem und dunklem Umgebungslicht.
Kabellänge und Halter vor dem Crimpen prüfen
Verlegen Sie die Leitung zunächst lose entlang des geplanten Wegs. Sie braucht an Lenkkopf und Gabel genügend Reserve für den vollen Lenkeinschlag, darf aber nicht in Speichen, Bremse oder Reifen geraten. Scharfe Knicke und ständig gespannte Leitungen brechen eher. Fixieren Sie erst, wenn sich Lenker und Federweg frei bewegen und alle Anschlüsse erreichbar bleiben.
Addview nennt 680 Millimeter Kabel zum Dynamo und 150 Millimeter zum Rücklicht. Eine Rezension hält die Rücklichtader für zu kurz. Messen Sie daher die reale Strecke, statt nur Rahmenhöhe oder Radgröße zu schätzen. Beim Nabendynamo sitzt die Quelle vorn, bei einem Seitenläufer kann sie hinten montiert sein. Eine Büchel-Rezension weist auf einen hinten sitzenden Dynamo hin, wodurch der Kabelweg zum Frontscheinwerfer länger wird.
Nach der elektrischen Prüfung richten Sie den Scheinwerfer so aus, dass die Fahrbahn beleuchtet wird und entgegenkommende Personen nicht geblendet werden. Ziehen Sie den Halter fest, ohne Kunststoffteile zu überlasten. Wenn die Leuchte flackert, Stecker warm werden oder nach dem Anschluss alle Verbraucher ausfallen, beenden Sie die Fehlersuche unter Spannung. Besonders bei Pedelec-Kabelbäumen und unbekannter Masseführung ist die Werkstatt der sinnvollere nächste Schritt.
Fazit: Anleitung vor Farblogik
Wenn Massebezug, Steckermaß und Rücklichtzweig zur Anleitung passen, ist der Anschluss belastbar. Fehlen Kabelschuhe oder Kennzeichnung, ersetzt Improvisation keinen passenden Flachstecker. Bleibt die Anlage trotz korrekter Schritte dunkel, gehört die Messung in die Werkstatt statt unter Spannung an den Rahmen.
Häufige Fragen
Darf ich die beiden Dynamo-Stecker vertauschen?
Nur wenn der Hersteller das für den konkreten Dynamo und Scheinwerfer erlaubt. Bei einem potentialfreien SON-Dynamo sind die Pole am Generator vertauschbar. Bei Systemen mit Rahmenmasse oder einer markierten Leuchtenbelegung kann die Zuordnung entscheidend sein. Symbole und Anschlussplan gehen vor.
Wohin wird das Rücklicht angeschlossen?
Bei vielen Anlagen führt der Weg vom Dynamo zum Frontscheinwerfer und von dessen Rücklichtausgang nach hinten. Es gibt jedoch abweichende Systeme. Prüfen Sie die gekennzeichneten Klemmen und die Anleitung. Unbeschriftete Doppelanschlüsse sollten nicht durch Versuch und Irrtum belegt werden.
Was tun, wenn beide Seiten Flachsteckhülsen haben?
Dann fehlt ein passendes männliches Gegenstück. Verwenden Sie einen zur Hülse passenden Flachstecker, häufig im Maß 2,8 × 0,5 Millimeter, und eine fachgerechte Crimpverbindung. Drähte nur einzuklemmen oder Hülsen ineinanderzuschieben ergibt keinen dauerhaft sicheren Kontakt.
Warum bleibt alles dunkel, obwohl das Rad dreht?
Mögliche Ursachen sind vertauschte Masse, ein Kurzschluss am Rücklicht, loser Dynamostecker, gebrochene Leitung oder eine unpassende AC/DC-Leuchte. Trennen Sie Komponenten nur nach Anleitung und prüfen Sie den Aufbau abschnittsweise. Bei unbekannter Belegung sollte eine Werkstatt messen.
Kann ein AC-Scheinwerfer an den E-Bike-Ausgang?
Nicht ohne ausdrückliche Freigabe. Eine gleiche Nennspannung bedeutet nicht, dass Wechsel- und Gleichspannung austauschbar sind. Der nean 88239 schließt E-Bikes ausdrücklich aus, während andere Listings widersprüchliche Angaben machen. Maßgeblich ist die Herstellerfreigabe der exakten Variante.
Wann sollte die Werkstatt übernehmen?
Wenn Pedelec-Systemstecker geöffnet werden müssten, die Masseführung unklar ist oder nach korrekter Montage alle Leuchten dunkel bleiben. Auch fehlende Dokumentation bei mehreren unbeschrifteten Anschlüssen ist ein guter Grund. Eine kurze Messung ist günstiger als beschädigte Elektronik oder eine unzuverlässige Lichtanlage.
