Sie haben das Modul oder die 2,5-Zoll-Platte in der Hand, der Rechner bleibt danach stumm, und im Explorer fehlt das Laufwerk. Diese Anleitung zum Adata-SSD-Einbau trennt den M.2-Ablauf vom SATA-Ablauf, dann die Schraube, die leere BIOS-Zeile und erst danach Klon oder Neuinstallation. Eine leere Zeile ist meist der Slot oder das Protokoll, nicht sofort der NAND. Im [Adata-SSD-Vergleich](/hub/festplatten-speicherkarten/adata-ssd) sehen Sie, welches Modell überhaupt zu welchem Schacht gehört.
Sie haben das Modul oder die 2,5-Zoll-Platte in der Hand, der Rechner bleibt danach stumm, und im Explorer fehlt das Laufwerk.
Sie haben das Modul oder die 2,5-Zoll-Platte in der Hand, der Rechner bleibt danach stumm, und im Explorer fehlt das Laufwerk. Diese Anleitung zum Adata-SSD-Einbau trennt den M.2-Ablauf vom SATA-Ablauf, dann die Schraube, die leere BIOS-Zeile und erst danach Klon oder Neuinstallation. Eine leere Zeile ist meist der Slot oder das Protokoll, nicht sofort der NAND. Im Adata-SSD-Vergleich sehen Sie, welches Modell überhaupt zu welchem Schacht gehört.
Unsere Top-Empfehlungen
| Badge | Produkt | Formfaktor | Anschluss | Kapazität | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  ADATA ADATA LEGEND 710 1 TB (ALEG-710-1TCS) | M.2 2280 | PCIe Gen3 x4 | 1 TB | 8.3 | ∼ 102,99 € | Zum Angebot |

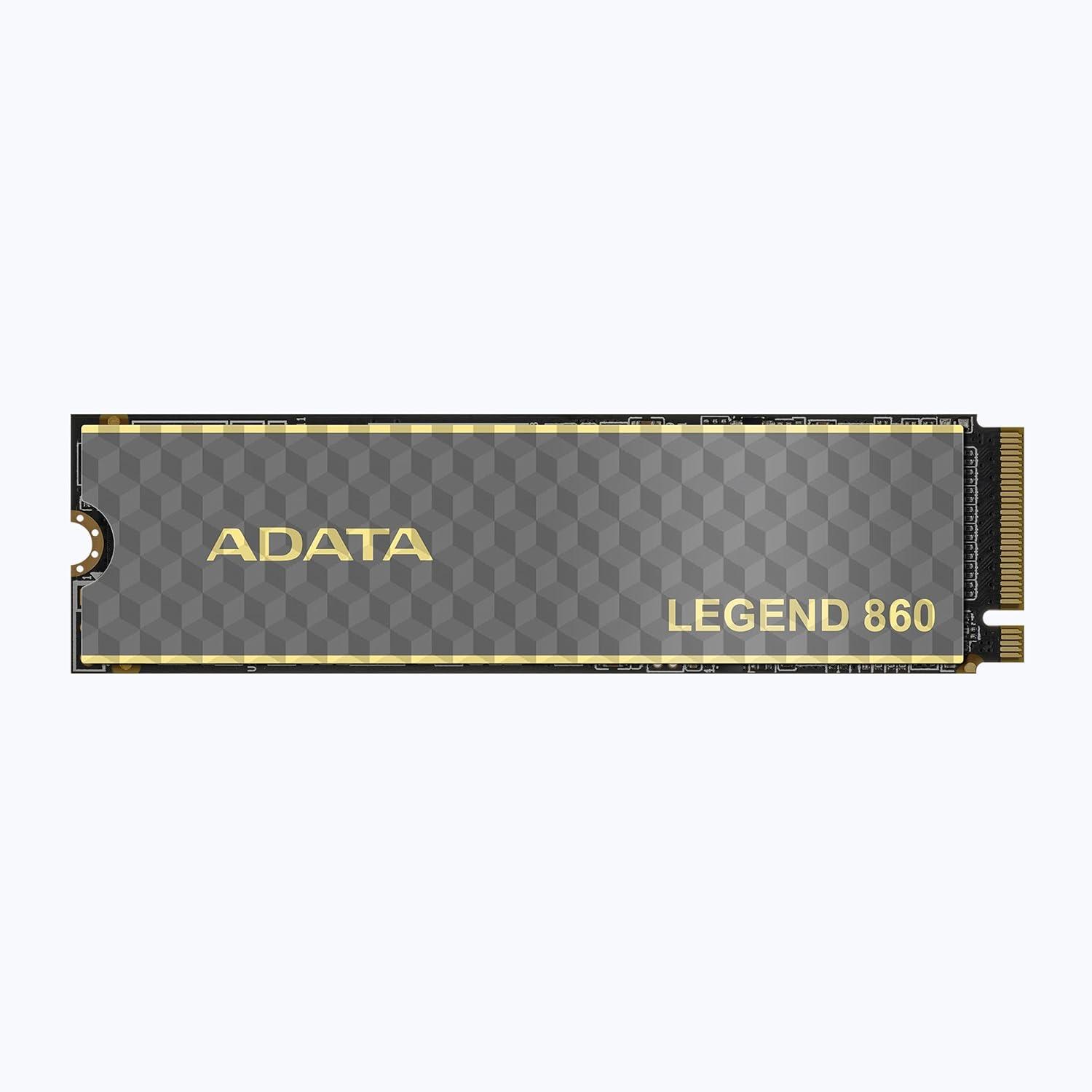

| Preis-Tipp |  ADATA ADATA LEGEND 860 2 TB (SLEG-860-2000GCS) | M.2 | PCIe 4.0 | 2 TB | 6.5 | ∼ 120,99 € | Zum Angebot |

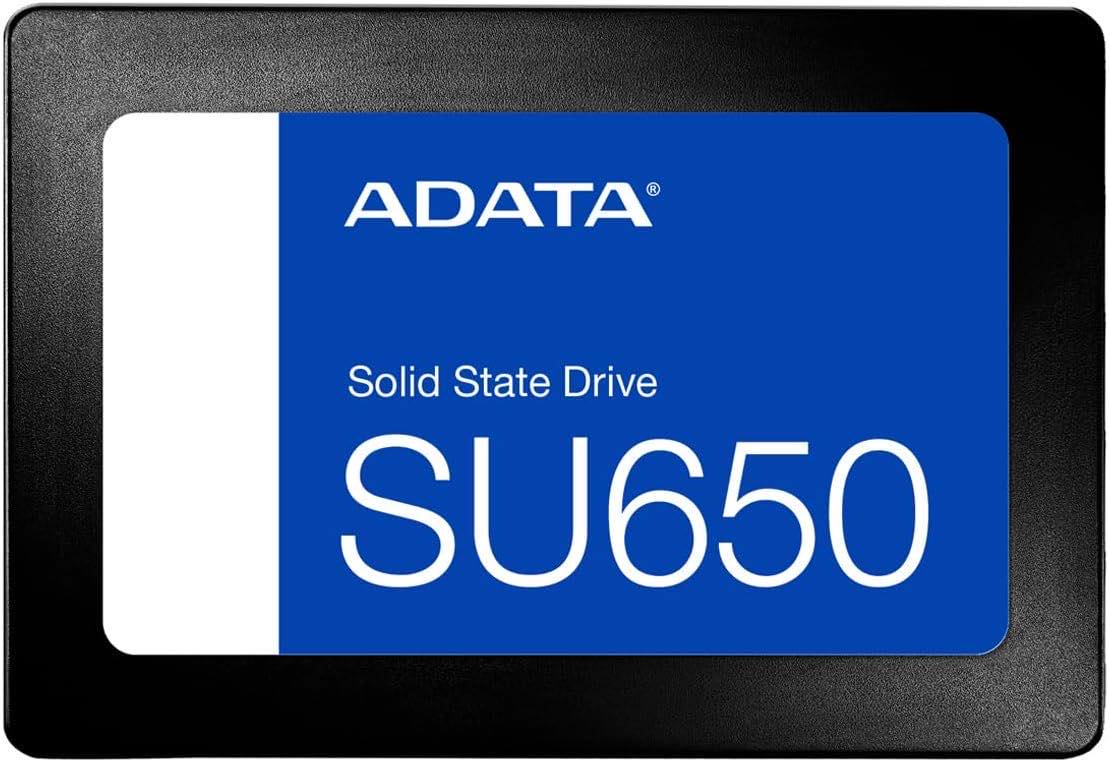

| Alternative |  ADATA ADATA Ultimate SU650 256 GB (ASU650SS-256GT-R) | 2,5 Zoll | SATA III | 256 GB | 6.1 | ∼ 62,99 € | Zum Angebot |
Inhalt
Zwei Abläufe, nicht einer
Eine LEGEND ist M.2 2280 und spricht NVMe. Die Ultimate SU650 im Set ist 2,5 Zoll und spricht SATA. Dieselbe Marke, zwei Gehäuse, zwei Stecker. Wer die SU650 in einen M.2-Slot drücken will, hat das falsche Teil. Wer eine LEGEND in den 2,5-Zoll-Rahmen einer alten Festplatte legt, ebenso.
Vor dem M.2-Sitz geht der Strom aus, bei Laptops gilt der Akku-Hinweis im Servicehandbuch. Die Kontakte fassen Sie nicht an. Mainboard-Anleitungen setzen das Modul in etwa 30 Grad an, Kerbe zum Steg, dann auf den Abstandshalter 2280. Eine 710 oder 860 mit Kühlkörper ist 3,13 mm hoch, ohne 2,15 mm; die 960 mit Kühlkörper 4,68 mm, ohne 3,38 mm. Schließt der Laptop-Deckel nicht, bleibt der Aufkleber weg. Die SU650 braucht freien SATA-Port und Stromkabel.
Schraube, Abstandshalter, Kühlkörper
Die Schraube am M.2-Modul wird handfest angezogen, nicht mit Gefühl bis zum Durchdrehen. Corsair beschreibt das für den eigenen Einbau so, Crucial ebenfalls: Kerbe, Schraube nicht überdrehen, Kontakte nicht berühren. Liegt bei einem Board schon ein Abstandshalter auf 2280, nutzen Sie den, statt einen zweiten daneben zu setzen.
Bei der 710 nennen Rezensionen einen Aufkleber-Kühlkörper, der im Alltag kühl bleibt und unter Dauerlast trotzdem Wärme abgibt. Bei 860 und 960 liegt der Kühlkörper in Rezensionen lose bei und wird selbst aufgeklebt oder aufgesetzt. Im Desktop reichte er in einer 960-Rezension gegen Drosseln. Ein zweiter Kühler obendrauf sprengt Laptop-Deckel und, an der Konsole, das Maß 11,25 mm. Die SU650 sitzt im 2,5-Zoll-Rahmen an SATA-Daten und SATA-Strom. Fehlt das Stromkabel, erscheint sie nicht.
BIOS leer oder SATA-Platte weg
Sieht das BIOS das Laufwerk nicht, ist die erste Frage das Protokoll. Ein reiner PCIe-Slot spricht keine SATA-M.2. Zwei Kerben stecken mechanisch oft trotzdem. Die LEGEND hat die NVMe-Kerbe, die SU650 gar keinen M.2-Kamm. Geteilte Lanes schalten Ports ab: viele Boards legen einen SATA-Port still, sobald der M.2-Slot belegt ist. Welche Nummer das ist, steht im Handbuch des Boards, nicht in einer festen Liste.
Eine 960 fehlte in einem Fall nach dem ersten Start im BIOS. Das ist ein einzelnes Stück, kein Serienbefund. Erst Sitz, Kerbe und der Slot aus dem Handbuch. Dann ein zweiter Steckplatz, falls vorhanden. Dann der Händler, wenn die Platte auch im zweiten Rechner fehlt. Verschwindet die alte SATA-Platte, sobald die M.2 steckt, ist das meist Lane-Sharing. Ziehen Sie das Modul ab. Kommt die Platte zurück, sind die Daten noch da.
Initialisieren, klonen, Toolbox
Eine neue Datenplatte erscheint oft ohne Buchstaben. In der Datenträgerverwaltung initialisieren Sie sie, legen eine Partition an und ein Dateisystem. Das ist kein Format der Systemplatte. Eine Systemplatte kommt über das Windows-Setup oder über einen Klon. Der belegte Platz der alten Platte muss auf die neue passen. 256 GB SU650 fassen keine volle 1-TB-Festplatte. Die alte Platte bleibt eingebaut oder griffbereit, bis der Rechner zweimal von der neuen gestartet hat.
Die Toolbox zeigt SMART, Temperatur und Restlebensdauer. Secure Erase löscht – nicht auf der Bootplatte, Partitionen vorher weg, währenddessen nicht trennen. TRIM läuft unter Windows über die Optimierung; defragmentieren Sie die SSD nicht wie eine Festplatte. Fehlt sie in zwei Rechnern, ist der Händler dran.
Fazit: Sitz vor Format
Zuerst Gehäuse und Stecker: LEGEND in M.2 mit NVMe, SU650 in 2,5 Zoll mit Daten und Strom. Dann Schraube handfest, Kühlhöhe gegen den Deckel. Bleibt das BIOS leer, prüfen Sie Protokoll und Lane-Sharing, bevor Sie formatieren. Erst wenn die Platte sichtbar ist, folgen Partition oder Klon – und der Klon gilt erst nach zwei Starts von der neuen Platte.
Häufige Fragen
In welchem Winkel kommt das Modul in den Slot?
Mainboard-Anleitungen nennen etwa 30 Grad, Kerbe zum Steg, dann auf den Abstandshalter der Länge 2280 herunterklappen. Das ist die übliche Board-Beschreibung, keine eigene ADATA-Grad-Norm. Die Kontakte bleiben unberührt. Sitzt das Modul flach, bevor die Schraube greift, ist der Winkel schon vorbei und der Sitz stimmt nicht.
Welche Schraube, und wie fest?
Die M.2-Schraube des Boards oder die beiliegende, handfest, nicht überdreht. Der Abstandshalter steht auf 2280, nicht auf einer kürzeren Markierung, sonst biegt das Modul. Die SU650 nutzt die Schrauben des 2,5-Zoll-Rahmens, nicht die M.2-Schraube. An der PS5 gilt die Schraube aus der Konsolen-Anleitung.
Das BIOS bleibt leer. Ist die SSD kaputt?
Meist nein. Zuerst Protokoll und Slot: NVMe-Modul im PCIe-Slot, SATA-Platte an Daten und Strom, keine SATA-M.2 in einem reinen PCIe-Steckplatz. Dann der Port, den das Handbuch bei belegtem M.2 abschaltet. Ein zweiter Slot oder ein zweiter Rechner trennt Sitzfehler von einem toten Stück.
Warum verschwindet eine SATA-Platte, sobald M.2 steckt?
Viele Boards teilen Lanes. Ein SATA-Port wird still, solange der M.2-Slot belegt ist. Die Nummer steht im Handbuch, eine feste Nummer für alle Boards gibt es hier nicht. Ziehen Sie das Modul ab. Kehrt die SATA-Platte zurück, sind die Daten noch da. Die SU650-Produktseite warnt vor genau diesem Verhalten.
Warum zeigt der Explorer die neue Datenplatte nicht?
Das BIOS sieht sie, Windows noch nicht, weil Partition und Buchstabe fehlen. Datenträgerverwaltung, initialisieren, Partition, Dateisystem. Das löscht eine leere neue Platte, nicht die alte Systemplatte, solange Sie die richtige Zeile wählen. Fehlt die Platte schon im BIOS, ist die Datenträgerverwaltung der falsche Ort.
Klonen oder neu installieren?
Neu installieren, wenn das alte System ohnehin belastet ist und Sie Programme neu setzen. Klonen, wenn die alte Platte noch startet und der belegte Platz auf die neue passt. Die alte Platte bleibt, bis zweimal von der neuen gestartet wurde. Eine Ankündigung von Klonsoftware, die nach einem Versionswechsel enttäuscht, ist in einer SU650-Rezension belegt.
Darf ich die Toolbox zum Löschen der Systemplatte nutzen?
Nein. Secure Erase löscht und setzt voraus, dass die Partitionen weg sind und das Laufwerk nicht das Bootlaufwerk ist. Währenddessen nicht trennen. SMART, Temperatur und Restlebensdauer dürfen Sie auf der laufenden Platte lesen. Wer die Systemplatte leer machen will, sichert vorher und startet das Löschen von einem anderen Medium.
