Stativgewinde: 1/4, 3/8 und Arca-Swiss trennen

Kurz gesagt

Ein Stativgewinde ist die Schraube nach ISO 1222, nicht die Klemme unter der Kamera. Fast jedes Gehäuse nimmt Fotogewinde 1/4. Die Schulter besserer Stative trägt Stativgewinde 3/8. Arca-Swiss ist ein Schwalbenschwanz zum Klemmen, keine dritte Schraubnorm.

Drei Namen, drei verschiedene Dinge

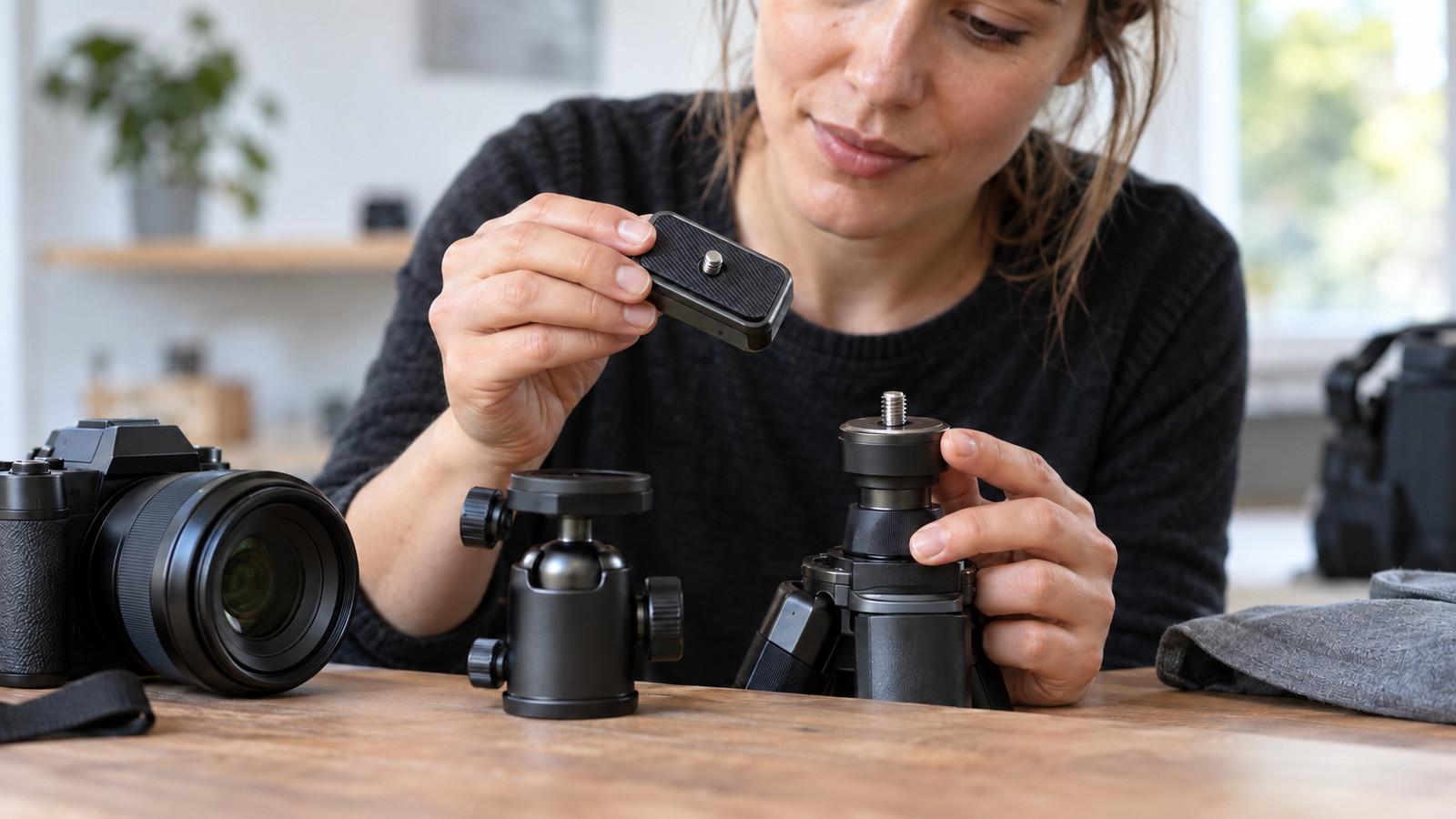

Der neue Kugelkopf liegt auf dem Tisch, die alte Platte vom Reisestativ geht nicht in die Klemme, und die große Schraube unter dem Kopf dreht sich auf der Schulter leer. In dem Moment klingen 1/4, 3/8 und Arca-Swiss wie drei Namen für dieselbe Norm. Sie beschreiben drei verschiedene Stellen.

Das Fotogewinde sitzt in der Kamera und im Kopf. Oben hält eine 1/4-Schraube die Platte am Gehäuse. Unten verbindet oft eine 3/8-Schraube den Kopf mit der Schulter. Die Klemme sitzt darüber und nimmt einen Schwalbenschwanz auf. Wer diese drei Lagen in eine Tabelle wirft, behandelt eine Schraubnorm und eine Klemmform als dasselbe Teil.

Viele Sets aus der Einstiegsklasse liefern Kopf, Platte und Beine aus einer Schachtel. Den Unterschied merken Sie erst, wenn ein zweiter Kopf, eine L-Schiene oder ein gebrauchtes Bein dazukommt. In der Mittelklasse und in der Premium-Klasse werden Bein und Kopf häufiger getrennt verkauft. Genau dort entsteht der Mischkauf. Kein Aufkleber ersetzt die Prüfung an der konkreten Klemme. „Kompatibel“ auf der Platte sagt nicht, dass Breite, Nut und Winkel zu Ihrem Hebel passen. Das Wort Stativgewinde gehört an Bolzen und Buchse, nicht an den Schwalbenschwanz.

Was ISO 1222 festlegt

ISO 1222:2003 und die ältere DIN 4503 beschreiben zwei Zollgewinde für Fotoapparate: UNC 1/4-20 und UNC 3/8-16. Beide sind nicht metrisch. 20 beziehungsweise 16 Gänge sitzen auf einem Zoll Länge. Der Außendurchmesser liegt bei etwa 6,35 mm für 1/4 und etwa 9,53 mm für 3/8. Das ist die Norm, die Händler meinen, wenn sie von Fotogewinde sprechen.

Metrische Schrauben aus dem Baumarkt gehören nicht in diese Buchsen. Ein M6-Bolzen kann sich im ersten Gang fangen und dann das Aluminium im Gehäuse oder im Kopf zerstören. Dasselbe gilt für Feingewinde, die optisch ähnlich aussehen. Rohrgewinde G1/4 und G3/8 sind ein zweites Missverständnis. Die Zollzahl ist dort nicht der Außendurchmesser. Ein Sanitäradapter kann sich im Fotogewinde festfressen, ohne dass die Flanken wirklich tragen. Kaufen Sie Fotoadapter mit klarer UNC-Angabe, keinen Nippel mit derselben Bruchzahl.

Die Norm endet an der Schraube. Sie sagt nichts über Plattenbreite, Nuthöhe, Klemmwinkel oder Verdrehschutz. Wer „Standard“ liest und daraus eine L-Schiene ableitet, hat ISO 1222 überschätzt. Die Schraube kann passen, während die Klemme danebenliegt.

1/4 an der Kamera, 3/8 am Kopf

Zwei Stellen, nicht ein Stativgewinde. Fast jede Kamera nimmt oben 1/4. Der Kopf hat oben dieselbe Größe für die Plattenschraube und unten oft 3/8 für die Schulter. Viele günstige Dreibeine enden oben bei 1/4. Dann wirkt ein Kopf mit 3/8-Anschluss zu weit, obwohl beide Teile neu und unbeschädigt sind.

Prüfen Sie die Schulter, bevor Sie den Kopf aufsetzen. Ein Bolzen von knapp einem Zentimeter Durchmesser ist 3/8. Ein schlanker Bolzen um 6 mm ist 1/4. Dieselbe Trennung gilt, wenn die Schulter eine Buchse hat und der Kopf den Bolzen mitbringt. Nicht drehen, bis es quietscht. Aluminium gibt nach, Stahl nicht.

Bessere Beine, etwa im Carbon-Stativ-Vergleich, tragen oben regelmäßig 3/8-16. Der Kopf kommt oft extra. Genau das ist der Grund, warum ein Testsiegerbein ohne Kopf geliefert wird: Sie wählen den Neiger oder Kugelkopf nach Last und Platte, nicht nach dem Karton. Im allgemeinen Stativ-Vergleich bleiben Komplettsets daneben, bei denen Kopf und Schulter schon zusammenpassen, solange Sie nichts tauschen.

Die Plattenschraube oben ist eine eigene Länge. Viele Bolzen liegen um 20 mm, andere sind kürzer oder länger. Eine zu lange Schraube steht im Gehäuse an, bevor die Platte plan aufliegt. Eine zu kurze greift nur wenige Gänge und reißt unter Last aus. Das ist kein ISO-Fehler, sondern ein Passungsfehler zwischen Platte und Kameraboden. Eine passende Schulterschraube beweist nicht, dass die Klemme Ihre Platte hält. Platte ohne Kamera einschieben, Hebel schließen, seitlich ziehen. Wandert die Platte, ist das Paar unbrauchbar, unabhängig vom Gewinde darunter.

Adapter, und wo sie nicht hingehören

Eine Reduzierhülse, oft reducer bushing genannt, setzt 3/8 auf 1/4 um. So trägt eine große Schulter einen Kopf mit kleinem Anschluss. Umgekehrt gibt es Erweiterungen, die einen 1/4-Bolzen auf 3/8 bringen. Beide Teile gehören zwischen Kopf und Bein, nicht in die Kamerabuchse.

Den Stahleinsatz nicht mit Gewalt in eine Aluminiumfassung drehen. Die Adapterschraube nicht fest in die Alubuchse drehen, bis sie nicht mehr herauskommt. Stahl schneidet sich ins weichere Metall. Was einmal gefressen hat, lässt sich oft nur noch ausbohren. Schraubenlängen liegen häufig um 20 mm und weichen nach beiden Seiten ab. Eine Hülse, die im Kopf bündig sitzt, kann in einer dünnen Schiene durchstoßen oder in einer dicken Schiene zu kurz bleiben. Wechseln Sie die Schraube mit, wenn Sie die Platte wechseln.

Eine Hülse aus der Einstiegsklasse reicht, wenn Stahl und UNC stimmen und sie sich wieder lösen lässt. Eine teure Hülse rettet kein Gehäuse, in das jemand ein Rohrgewinde gedreht hat. Der Adapter korrigiert den Durchmesser. Er korrigiert nicht eine unpassende Arca-Klemme, eine zu kurze Plattenschraube oder eine Videoschiene. Wenn der Kopf nach dem Hülseneinsatz wackelt, ist die Schulter ausgeschlagen oder die Hülse zu kurz. Dann ist das ein Werkstattfall, kein zweiter Adapter.

Arca-Swiss ist eine Klemme, kein Gewinde

Arca-Swiss ist ein Schwalbenschwanz. Die Platte liegt in einer Nut, ein Hebel oder eine Klemmschraube presst die Schrägen. Darunter bleibt das Fotogewinde, das die Platte am Gehäuse hält. Wer Arca als dritte Zollgröße liest, kauft die falsche Sache und merkt es erst, wenn die Platte nicht einfährt.

Die Marke selbst trennt zwei Profile. Classic liegt bei 38 mm Breite. monoballFix liegt bei 26 mm. Das sind Klemmmaße, keine Gewinde. Eine 38-mm-Platte in einer 26-mm-Nut löst keine Hülse. Sie ist schlicht zu breit. „Arca-Swiss-kompatibel“ ist ein Verkaufswort, keine ISO-Angabe. UniQ/C ist seit 2012 ein Herstellerkreis, der Maße angleichen wollte. Das ist keine internationale Norm. Breite, Nuthöhe, Winkel, Fußkante, Verdrehschutz und Rutschstopp weichen trotzdem ab.

Die Traglast der Klemme hängt an Platte, Schraube und Kopf, nicht am Wort Arca. Eine Klemme, die unter normaler Kamera nachgibt, ist ein Werkstattfall. Nachziehen am Hebel, bis das Metall sich verformt, ersetzt keine Passung. Mischen Sie Marken nur nach einer Trockenprobe: Platte ohne Kamera, Hebel zu, seitlicher Zug, Blick auf die Fuge. Klafft Licht durch oder hebt sich eine Kante, gehört das Paar nicht zusammen.

38 mm, 26 mm und die Platten dazwischen

Classic-Platten um 38 mm sind der häufige Foto-Schwalbenschwanz. L-Schienen, lange Nodalplatten und viele Drittplatten zielen auf dieses Maß. monoballFix um 26 mm sitzt in einem engeren Kreis. Eine L-Schiene, die für Classic gebaut ist, schieben Sie nicht in eine 26-mm-Klemme. Der Versuch verbiegt die Nut oder die Schiene.

Zwischen den zwei Hausmaßen liegen Nachbauten, die in einem Zehntelmillimeter danebenliegen. Der Winkel der Flanke entscheidet, ob der Hebel flächig presst oder nur eine Kante trifft. Eine zu hohe Nut lässt die Platte kippen. Eine zu niedrige Fußkante hebt die Schräge aus der Klemmfläche. Verdrehschutzstifte und Rutschstopps, die in der einen Klemme in eine Senkung fallen, stoßen in der nächsten gegen den Rand.

In einer dünnen Platte steht ein 20-mm-Bolzen im Kameraboden an. In einer dicken L-Schiene greift derselbe Bolzen zu kurz. Wechseln Sie die Schraube mit der Schiene, nicht nur die Schiene. Ein Sicherungsstift gegen Verdrehen braucht seine eigene Bohrung im Gehäuse. Fehlt die Bohrung, hält nur Reibung. Eine L-Schiene ist kein universeller Schlüssel. Hochformat über die Schiene spart den Plattenwechsel, verlangt aber dieselbe Passung in beiden Achsen. Sitzt die waagerechte Lage, die senkrechte aber nicht, bleibt die zweite Platte ehrlicher als ein zweiter Hebel.

Videoplatten sind ein anderes System

Video bringt eigene Schienen mit, die nur den Namen Schwalbenschwanz teilen. Der Arri-Schwalbenschwanz sitzt seitenverkehrt: Die Schiene liegt am Stativ, die Kamera trägt die Gegenform. Eine Fotoplatte mit 38 mm Classic fährt dort nicht ein. Wer die Richtung umkehrt, klemmt schief und belastet den Hebel auf der falschen Flanke. Sony-V-Platten, bekannt von VCT-U14 und verwandten Aufnahmen, sind ein zweites Videosystem. Sie haben mit Arca-Swiss weder Maß noch Richtung gemein. Eine Foto-L-Schiene in einer V-Aufnahme ist kein Adapter, sondern ein verkantetes Teil. Für Schwenks, höhere Lasten und diese Schienen gehört die Prüfung in den Videostativ-Vergleich.

Ein Fotokopf mit Arca-Klemme bleibt für Standbilder und kurze Clips brauchbar. Weiche Schwenks und eine schwere Videokamera verlangen den Neiger und die Schiene, die dafür gebaut sind. Das Fotogewinde darunter kann trotzdem 3/8 sein. Die Schraube verbindet Kopf und Bein. Sie macht aus einer Fotoklemme keine Videoschiene. Videoplatten sind andere Systeme. Eine falsche Schiene unter Last ist ein Absturz, kein Kompromiss.
