Vertikale Grafikkartenhalterung Kaufberatung
Aktualisiert: Oktober 2026
Sie stehen vor einem Glasgehäuse, die Karte ist schwer, und der Shop-Titel klingt, als passe jeder Bügel in jeden Tower. Vor der Bestellung muss feststehen, ob die Slotreihe frei ist, ob die Kartendicke in die Blenden passt und welche PCIe-Generation der Riser aushandeln soll. Eine vertikale Grafikkartenhalterung Kaufberatung sortiert diese drei Fragen, Licht und Farbe kommen danach. Der [Vergleich vertikaler Grafikkartenhalterungen](/hub/gpus/vertikale-grafikkartenhalterung) führt die zehn Kits aus Stahlbügel und Riser. Sag-Stützen ohne Kabel sind dort gelöscht.
Sie stehen vor einem Glasgehäuse, die Karte ist schwer, und der Shop-Titel klingt, als passe jeder Bügel in jeden Tower.
Sie stehen vor einem Glasgehäuse, die Karte ist schwer, und der Shop-Titel klingt, als passe jeder Bügel in jeden Tower. Vor der Bestellung muss feststehen, ob die Slotreihe frei ist, ob die Kartendicke in die Blenden passt und welche PCIe-Generation der Riser aushandeln soll. Eine vertikale Grafikkartenhalterung Kaufberatung sortiert diese drei Fragen, Licht und Farbe kommen danach. Der Vergleich vertikaler Grafikkartenhalterungen führt die zehn Kits aus Stahlbügel und Riser. Sag-Stützen ohne Kabel sind dort gelöscht.
Unsere Top-Empfehlungen
| Badge | Produkt | PCIe-Riser | Riser-Länge | Freie Slotblenden | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  NZXT NZXT Vertical GPU Mounting Kit AB-RH175-W1 | PCIe 4.0 x16 | 175 mm | k. A. (Support: 7) | 8.7 | ∼ 51,64 € | Zum Angebot |
| Preis-Tipp |  EZDIY-FAB EZDIY-FAB Shield GPU-Halter, 115 mm, Weiß | PCIe 4.0 x16 | 115 mm | 7 offen | 7.8 | ∼ 22,10 € | Zum Angebot |

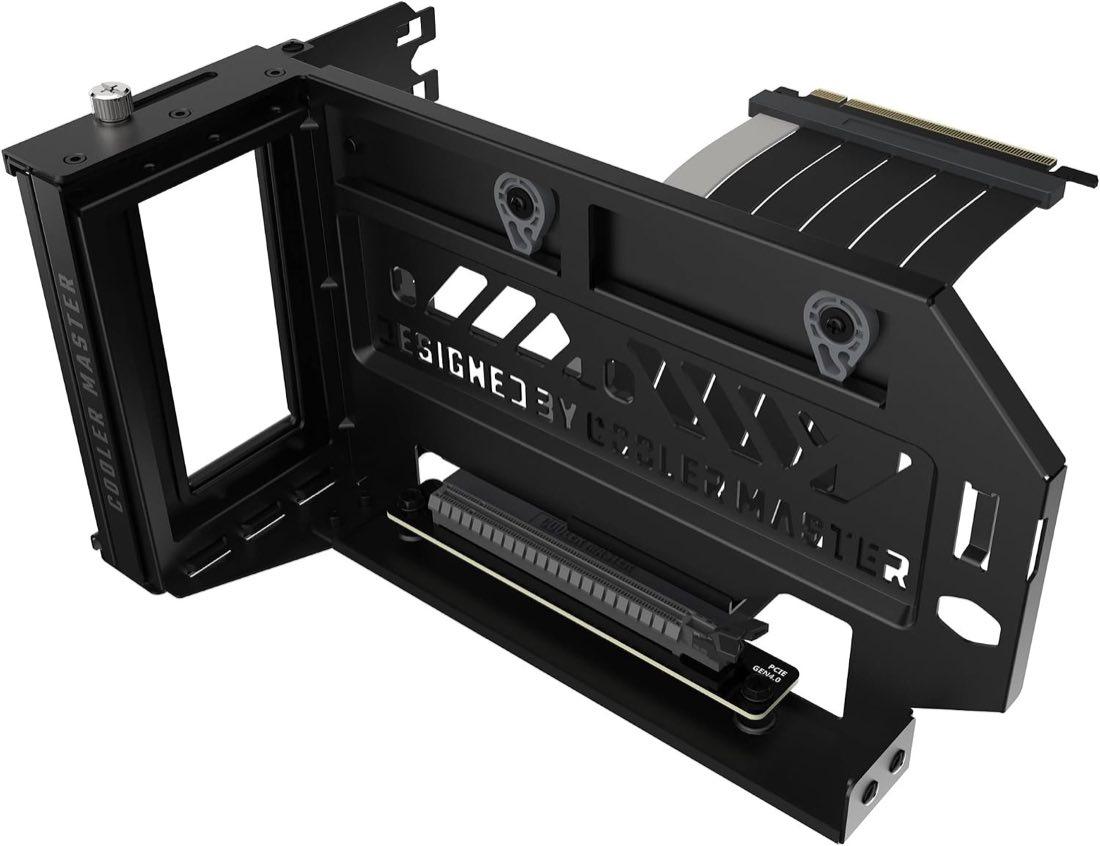

| Alternative |  Cooler Master Cooler Master Vertical GPU Holder Kit V3 | PCIe 4.0 x16 | 165 mm | mind. 4 | 8.4 | ∼ 64,06 € | Zum Angebot |
Inhalt
Was die Halterung ist und was eine Stütze ist
Eine vertikale Halterung in diesem Set ist ein Stahlbügel plus ein PCIe-Riser. Die Karte verlässt den Slot, das Kabel führt das Signal, der Bügel trägt das Gewicht. Eine Sag-Stütze stemmt eine horizontal steckende Karte und führt kein Bildsignal – auch wenn der Titel vertical enthält.
Im Vergleich liegen ausschließlich Kits mit Riser. Ein Bügel ohne Kabel zeigt kein Bild; beim Flex 2 und in einem Shield-Bericht fehlte das Riser im Karton. Passt die Mechanik, ist die Generation die nächste Frage.
Slotblenden und Kartendicke
Shops werfen zwei Zahlen in einen Topf. Die eine zählt die Slotblenden an der Rückwand. Die andere beschreibt, wie dick die Karte selbst ist. Lian Li trennt das auf den eigenen Seiten; diese Modelle gehören nicht zum Set.
Im Set nennt der Cooler Master V3 mindestens vier PCI-Slots und bei Micro-ATX höchstens 70 mm CPU-Kühlerhöhe. Der Fractal Flex 2 verlangt sieben Slots ohne Zwischenstreben, nimmt bis vier Slot-Brackets auf und verkürzt die GPU-Länge um 15 mm. Einzelne Shield-Zeilen verlangen für eine 3-Slot-GPU mindestens acht Slots; Geschwister-ASINs führen die Zeile nicht. Das NZXT-Listing nennt keine Slotzahl, nur bis drei Slot Breite; der Support sagt sieben Slots.
Riser-Länge und Verstellung
Ausgeschrieben sind 115 mm bei den Shields und beim AH00, 160 mm beim Accelero, 165 mm beim V3, 175 mm bei NZXT und 200 mm beim AH18. Der Flex 2 lässt die Millimeter im Listing offen; die Herstellerseite nennt 195 mm. Zu kurz steht der Stecker unter Zug. Zu steif blockiert die Leitung die Karte, so in einem Shield-Bericht zum O11D Evo.
Nur zwei Bauarten lassen sich verstellen. Der V3 schiebt werkzeuglos 65 mm zur Front und 30 mm zur Seite; in den Rezensionen rutscht die Arretierung, ganz zur Scheibe steht die Karte schief. Das AH18 neigt von 0 bis 45 Grad; der Standfuß kollidiert mit Dark Rock Pro 5 und Nitro+ 7900 XT über 32 cm. Die beleuchteten Shields nennen 5-Volt-3-Pin und schließen 12-Volt-4-Pin aus.
Was im Set wohin gehört
In der Einstiegslage liegen die Shields ohne Leiste (115 mm, Generation 4). Darüber NZXT und der V3, beide Generation 4; NZXT ist laut Hersteller-Blog eingestellt, beim V3 rutscht die Verstellung. Oben liegen Flex 2, beleuchtete Shields, AH-Kits und Accelero mit dünneren Basen.
Vier freie Slots zeigen auf den V3 (Micro-ATX-Kühler unter 70 mm). Sieben steglose Blenden und mittige Karte zeigen auf den Flex 2. Generation 5 zeigt auf AH00, AH18 oder Accelero. Scheibe und Gradzahlen gehören danach auf die Kühlungsseite.
Fazit: Blenden, Dicke und Generation zuerst
Wenn die Rückwand nur vier Blenden freigibt, prüfen Sie den V3 und die 70-mm-Kühlergrenze bei Micro-ATX. Wenn sieben steglose Slots und Abstand zur Scheibe zählen, zeigt der Flex 2 die mittige Lage. Wenn Board und Karte 32 GT/s aushandeln sollen, gehören AH00, AH18 oder Accelero in die Engere – die Stufe selbst klärt die PCIe-Seite. Mechanik vor Licht und Farbe.
Häufige Fragen
Reichen vier Slotblenden oder müssen es sieben sein?
Vier Blenden sind die Untergrenze des Cooler Master V3, plus höchstens 70 mm CPU-Kühlerhöhe bei Micro-ATX. Flex 2, die AH-Kits, der Accelero und die Shields nennen sieben offene Slots. Einzelne Shield-Zeilen nennen acht, sobald die Karte drei Slots dick ist. Vier Blenden mit Stegen dazwischen erfüllen ein Sieben-Slot-Kit nicht, auch wenn am Gehäuse ATX steht. Messen Sie die freie Rückwand, nicht die Slotzahl auf dem Mainboard.
Was bedeutet bis drei Slots oder bis vier Slot-Brackets?
Das ist die Dicke der Karte, nicht die Zahl der Gehäuseblenden. NZXT begrenzt das Listing auf drei Slot Breite. Der Flex 2 nimmt bis vier Slot-Brackets auf und braucht trotzdem sieben steglose Blenden. Eine dreislotige Karte kann an der Shield-Zeile scheitern, die acht Blenden verlangt, obwohl das Gehäuse sieben Öffnungen hat. Lesen Sie beide Zahlen im selben Listing und legen Sie die Schwester-ASIN daneben, wenn eine Zeile fehlt.
Brauche ich beim Kauf schon einen Riser der Generation 5?
Nur wenn Board und Karte den Link auf Generation 5 aushandeln sollen. Für eine Karte der Reihe 40 reicht im Set ein PCIe-4.0-Riser. Der Flex 2 verlangt an Hardware der Generation 5, den Slot fest auf Generation 4 zu stellen. Prozentwerte aus Slot-Tests und ein Rechner, der nicht startet, sind zwei Fragen. Die Ausführung steht auf der PCIe-Seite.
Wie prüfe ich die Riser-Länge, bevor der Karton da ist?
Nehmen Sie die Millimeter aus dem Listing. Im Set stehen 115, 160, 165, 175 und 200 mm. Beim Flex 2 fehlt die Länge, die 195 mm der Herstellerseite ersetzen sie nicht. Legen Sie den Weg vom obersten GPU-Slot bis zur Buchse am Bügel daneben, inklusive der Biegung. Ein 115-mm-Shield, der im O11D Evo als unbeweglich beschrieben wird, wird durch einen CPU-Kühler im Weg nicht länger.
Ist eine Sag-Stütze mit vertical im Titel dasselbe?
Eine Sag-Stütze hält eine horizontal gesteckte Karte. Ein Riser-Kit stellt sie senkrecht und führt das Signal über ein Kabel. Die Corsair-Anti-Sag-Stütze ist so ein anderes Teil, auch wenn der Titel nach senkrechter Montage klingt. In diesem Vergleich bleiben Stützen ohne Riser gelöscht. Steht im Lieferumfang kein PCIe-Kabel, fehlt das Teil, das die Karte aus dem Slot hebt.
Schließe ich ARGB an 5 Volt oder an 12 Volt an?
Die beleuchteten Shields nennen 5-Volt-3-Pin und schließen 12-Volt-4-Pin aus. AH18 und AH00 schreiben den 12-Volt-Ausschluss nicht klar. Der Header am eigenen Board entscheidet, bevor die Leiste in eine 12-Volt-Buchse wandert.
