Die Karte kann Generation 5, das Board auch, und im Warenkorb liegt ein kürzeres Kabel der Generation 4 neben einem längeren der Generation 5. Die Frage ist, welchen Link die beiden überhaupt aushandeln sollen, nicht welches Kabel im Shop teurer wirkt. Ein PCIe 4.0 oder 5.0 Riser entscheidet die Stufe dieser Aushandlung. Die Kits, an denen Sie das ablesen, stehen im [Vergleich vertikaler Grafikkartenhalterungen](/hub/gpus/vertikale-grafikkartenhalterung). Ob der Bügel in die Slotreihe passt, prüft die Kaufberatung.
Die Karte kann Generation 5, das Board auch, und im Warenkorb liegt ein kürzeres Kabel der Generation 4 neben einem längeren der Generation 5.
Die Karte kann Generation 5, das Board auch, und im Warenkorb liegt ein kürzeres Kabel der Generation 4 neben einem längeren der Generation 5. Die Frage ist, welchen Link die beiden überhaupt aushandeln sollen, nicht welches Kabel im Shop teurer wirkt. Ein PCIe 4.0 oder 5.0 Riser entscheidet die Stufe dieser Aushandlung. Die Kits, an denen Sie das ablesen, stehen im Vergleich vertikaler Grafikkartenhalterungen. Ob der Bügel in die Slotreihe passt, prüft die Kaufberatung.
Unsere Top-Empfehlungen
| Badge | Produkt | PCIe-Riser | Riser-Länge | Freie Slotblenden | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|

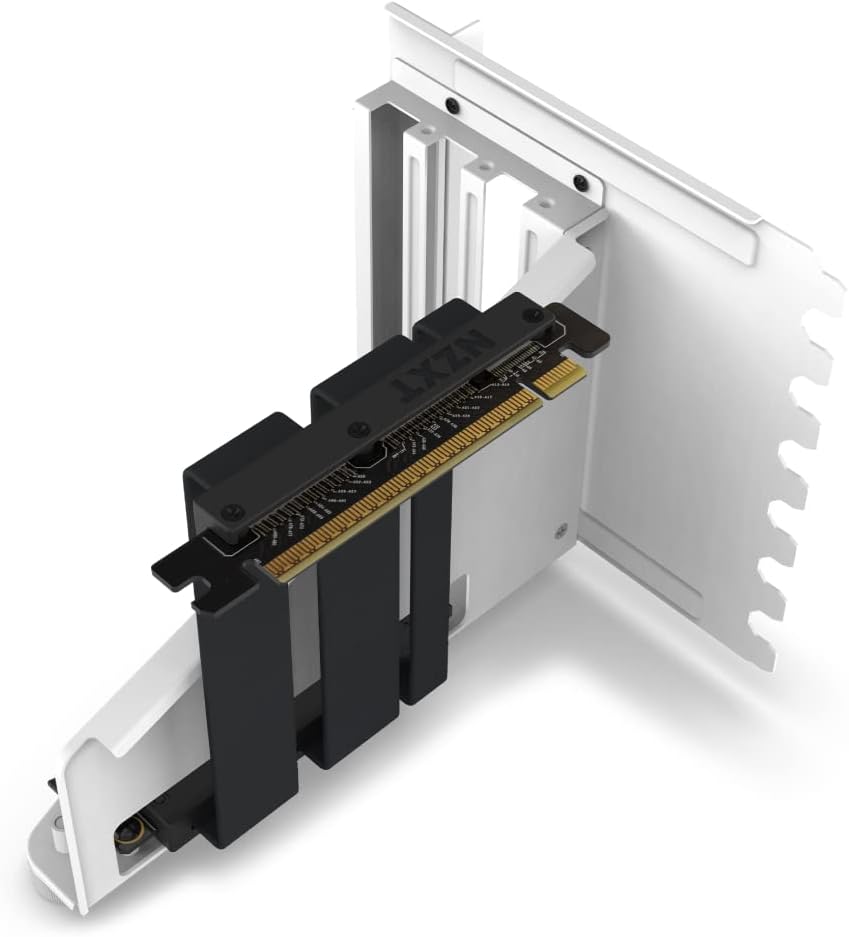

| Testsieger |  NZXT NZXT Vertical GPU Mounting Kit AB-RH175-W1 | PCIe 4.0 x16 | 175 mm | k. A. | 8.7 | ∼ 51,64 € | Zum Angebot |

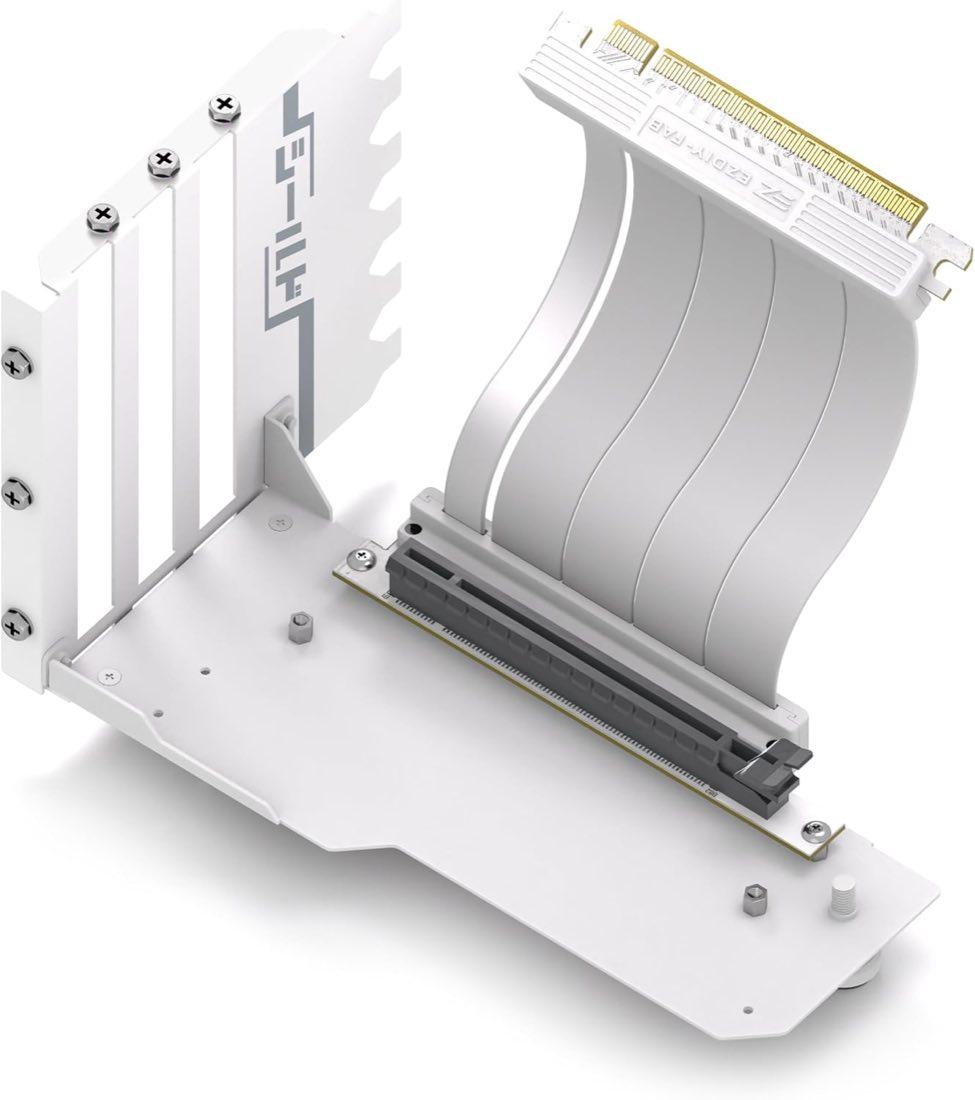

| Preis-Tipp |  EZDIY-FAB EZDIY-FAB Shield GPU-Halter, 115 mm, Weiß | PCIe 4.0 x16 | 115 mm | 7 offen | 7.8 | ∼ 22,10 € | Zum Angebot |

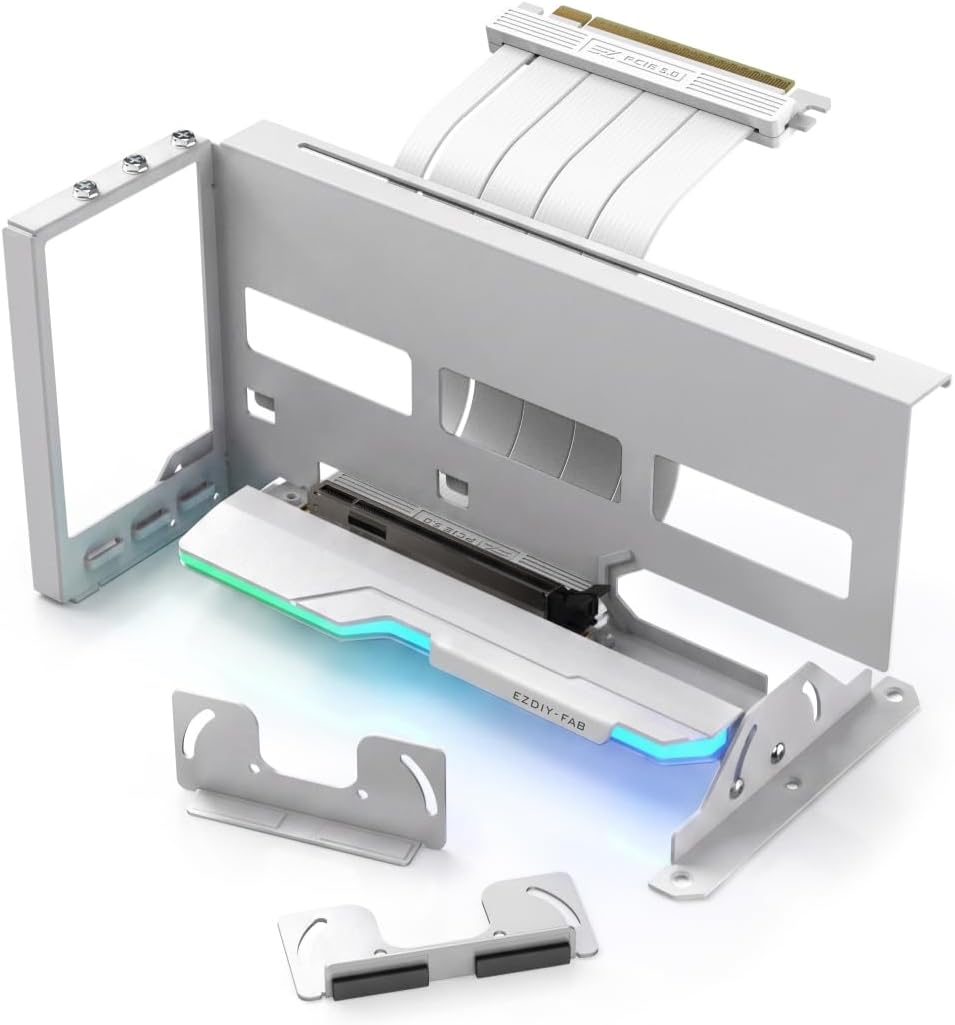

| Alternative |  EZDIY-FAB EZDIY-FAB AH18 Multiwinkel, PCIe 5.0, Weiß | PCIe 5.0 x16 | 200 mm | mind. 7 | 7.4 | ∼ 76,19 € | Zum Angebot |
Inhalt
Was die Generation am Riser bedeutet
PCIe-Generationen unterscheiden sich in der Transferrate pro Lane. Generation 3 liegt bei 8 GT/s, Generation 4 bei 16 GT/s, Generation 5 bei 32 GT/s. Ein x16-Link bündelt sechzehn dieser Leitungen. Ein Riser der Generation 4 kann mit einer Karte der Generation 5 auf 16 GT/s zurückfallen, wenn die Aushandlung das zulässt. Er setzt nicht von allein 32 GT/s um, nur weil Board und GPU das könnten. Die PCI-SIG beschreibt den Slot. Das Kabel dazwischen ist ein zusätzlicher Stecker.
Abwärtskompatibel steht in mehreren Listings des Sets, beim Accelero ausdrücklich zu Generation 4 und 3, beim AH18 und AH00 ebenfalls als Listing-Satz. Generation 4 ist der übliche Stand für Karten, die selbst nie 32 GT/s anbieten. Generation 5 kaufen Sie, wenn der Link diese 32 GT/s aushandeln soll.
Was die Tests an der RTX 5090 zeigen
Gamers Nexus hat an einer RTX 5090 den Slot gemessen, nicht ein Riser-Kabel. Generation 4 x16 lag praktisch gleichauf mit Generation 5; Generation 3 x16 etwa 1 bis 4 Prozent dahinter. TechPowerUp nennt etwa 1 Prozent auf Generation 4 und etwa 4 Prozent auf Generation 3 in 1080p/1440p, näher an 2 Prozent in 4K. Deutlich mehr Verlust entsteht erst an einem x4-Chipset-Slot.
Die Prozentwerte gehören zum direkten Slot, nicht automatisch zu einem steifen 115-mm-Shield. Ein Rechner, der nicht startet, ist kein 2-Prozent-Problem.
Wann das BIOS auf Generation 4 muss
Der Fractal Flex 2 schreibt es ins Listing: An Board und Karte der Generation 5 den Slot fest auf Generation 4 stellen. Einzelne NZXT-Texte geben denselben Hinweis für das 175-mm-Kabel. Sonst versucht die Aushandlung eine Stufe, die das Kabel nicht trägt – schwarzer Bildschirm, obwohl Slot-Tests nur kleine Bildratenunterschiede zeigen.
Prüfen Sie das in GPU-Z: Fähigkeit vor dem @, aktueller Modus dahinter. Im Leerlauf darf der Link sinken; unter Last nicht dauerhaft auf x4, wenn der oberste Slot x16 kann.
Welche Kits im Set welche Stufe ausweisen
Generation 5 steht an AH00 (115 mm), AH18 (200 mm, 0–45 Grad) und Accelero (160 mm) – alle unter 20 Bewertungen. Generation 4 steht an NZXT (175 mm), V3 unter MCA-U000R (165 mm), Flex 2 und allen Shields (115 mm). Cooler Masters V3 der Generation 5 (MCA-U000C) ist ein anderes Modell und nicht im Set. Ein Generation-5-Riser macht einen Steg vor HDMI nicht kürzer.
Fazit: Stufe festlegen, dann kaufen
Wenn die Karte bei 16 GT/s bleibt, reicht Generation 4 aus dem Set. Wenn Board und GPU 32 GT/s aushandeln sollen, bleiben AH00, AH18 oder Accelero – mit dünner Bewertungsbasis. Wenn ein Generation-4-Kabel an einem Generation-5-Board hängt, stellen Sie den Slot fest auf Generation 4, bevor Sie das Kabel tauschen.
Häufige Fragen
Reicht Generation 4 für eine Karte der Reihe 40?
Ja, soweit die Karte selbst bei 16 GT/s bleibt. Die Shields, NZXT, der V3 unter MCA-U000R und der Flex 2 weisen genau diese Stufe aus. Der Flex 2 will den Slot fest auf Generation 4, sobald Board und Karte Generation 5 können, auch wenn die GPU eine 40er ist und das Board schon weiter kann. Ein x4-Chipset-Slot nimmt der Karte mehr weg als der Schritt von Generation 5 auf 4 in den zitierten Slot-Tests.
Verliere ich an einer RTX 5090 spürbar Frames?
In den Slot-Messungen von Gamers Nexus liegt Generation 4 x16 praktisch gleichauf mit Generation 5, Generation 3 x16 etwa 1 bis 4 Prozent dahinter. TechPowerUp nennt etwa 1 Prozent auf Generation 4 und etwa 4 Prozent auf Generation 3 in niedriger Auflösung, in 4K näher an 2 Prozent. Das ist der direkte Slot an dieser Karte, kein Riser-Test. Ein steifes oder zu kurzes Kabel kann den Rechner aus dem Tritt bringen, ohne dass diese Prozentzeile das ankündigt.
Warum stürzt ein Generation-4-Kabel am Generation-5-Board ab?
Weil die Aushandlung eine Stufe versucht, die das Kabel nicht trägt. Die kleinen Bildratenunterschiede im Slot-Test setzen voraus, dass der Rechner auf der niedrigeren Stufe stabil läuft. Fractal sagt für den Flex 2, den Slot fest auf Generation 4 zu stellen. Ein schwarzer Bildschirm ist dann kein Beleg, dass Generation 4 zu langsam für die Karte wäre. Er ist der Hinweis, die Stufe festzulegen, bevor Sie das Kabel tauschen.
Zeigt der Geräte-Manager die Wahrheit?
Er zeigt, dass eine Grafikkarte da ist. Die ausgehandelte Breite und die Generation lesen Sie in GPU-Z an der Bus-Schnittstelle, Fähigkeit vor dem @, aktueller Modus dahinter. Im Leerlauf darf der Modus sinken. Unter Last, im Render-Test oder im Spiel, sehen Sie, ob x16 gehalten wird. Die BIOS-Stelle bei ASUS liegt unter Entf oder F2.
Ist ein kürzeres Generation-5-Kabel besser als ein langes?
Die Länge entscheidet, ob der Stecker den Slot ohne Zug erreicht, die Generation entscheidet die Stufe. Im Set hat der AH00 115 mm auf Generation 5, das AH18 200 mm, der Accelero 160 mm. 115 mm sind in Shield-Berichten schon als unbeweglich beschrieben, dort allerdings an Kabeln der Generation 4. Kürzer ist kein Qualitätsmerkmal, wenn die Biegung an der Buchse knickt.
Was ist x8 durch M.2-Sharing gegen eine Generation weniger?
Eine Generation weniger, von 5 x16 auf 4 x16, liegt in den zitierten 5090-Slot-Tests bei etwa einem Prozent. Ein Slot, der durch M.2 oder den Chipset auf x4 fällt, kostet bei TechPowerUp deutlich mehr. Der Riser gehört deshalb in den obersten x16-Slot, nicht in die kurze Reihe. Die BIOS-Feststellung auf Generation 4 ändert diese Breite nicht.
