SATA-Kabel gewinkelt: Die L-Nase legt die Seite fest
Aktualisiert: Oktober 2026
Der 2,5-Zoll-Stecker stößt gegen das Tray-Blech, das gerade Kabel steht senkrecht in den Luftstrom, und der Shop schreibt nur „90 Grad“. SATA-Kabel gewinkelt heißt nicht „irgendwie schräg“, sondern: in welche Richtung das Band weggeführt wird, sobald die L-Nase im Stecker sitzt. Die Modelle stehen im [SATA-Kabel-Vergleich](/hub/kabel-adapter/sata-kabel). Diese Seite klärt gerade gegen Winkel, 90 gegen 270, bevor Sie bestellen. Gewinkelt ist nicht spiegelbar. Umdrehen dreht die Nase gegen die Aussparung. Die Kaufberatung nennt den Winkel nur als Kriterium; hier zählt die Mechanik. Wann welches Set sonst passt, bleibt unter [SATA-Kabel kaufen](/hub/kabel-adapter/sata-kabel/sub/sata-kabel-kaufberatung).
Der 2,5-Zoll-Stecker stößt gegen das Tray-Blech, das gerade Kabel steht senkrecht in den Luftstrom, und der Shop schreibt nur „90 Grad“.
Der 2,5-Zoll-Stecker stößt gegen das Tray-Blech, das gerade Kabel steht senkrecht in den Luftstrom, und der Shop schreibt nur „90 Grad“. SATA-Kabel gewinkelt heißt nicht „irgendwie schräg“, sondern: in welche Richtung das Band weggeführt wird, sobald die L-Nase im Stecker sitzt. Die Modelle stehen im SATA-Kabel-Vergleich. Diese Seite klärt gerade gegen Winkel, 90 gegen 270, bevor Sie bestellen. Gewinkelt ist nicht spiegelbar. Umdrehen dreht die Nase gegen die Aussparung. Die Kaufberatung nennt den Winkel nur als Kriterium; hier zählt die Mechanik. Wann welches Set sonst passt, bleibt unter SATA-Kabel kaufen.
Unsere Top-Empfehlungen
| Badge | Produkt | Steckerform | Länge | Verriegelung | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  Cable Matters Cable Matters SATA-III-Kabel, 90°, 45 cm, 3er-Pack | 90-Grad-Winkelstecker | 45 cm | Verriegelte Stecker | 9.3 | ∼ 5,49 € | Zum Angebot |
| Preis-Tipp |  SABRENT SABRENT SATA-III-Kabel, 51 cm, 3 Stück | Gerade | 51 cm | Metall-Clip mit Verriegelungsriegel | 8.9 | ∼ 5,99 € | Zum Angebot |

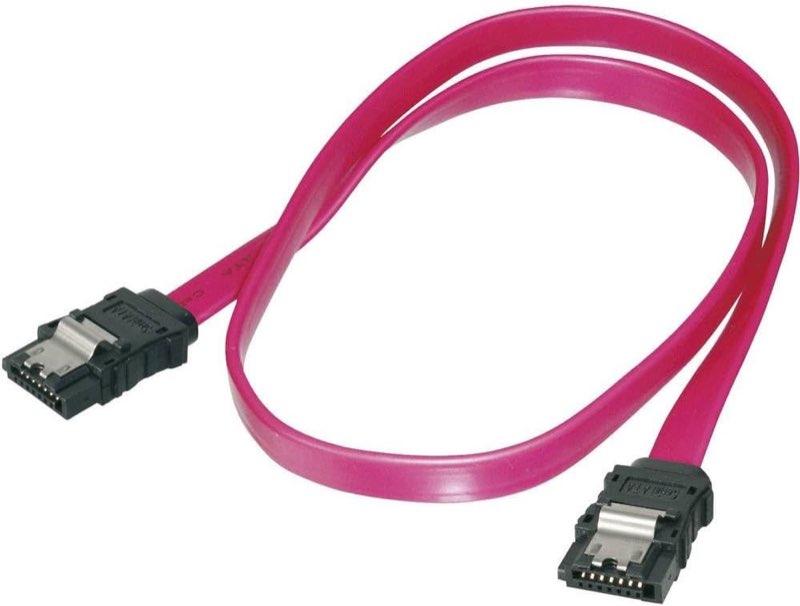

| Alternative |  DIGITUS DIGITUS SATA-III-Anschlusskabel, L-Typ, 0,3 m, rot | L-Typ | 30 cm | Mit Verriegelung | 8.1 | ∼ 1,49 € | Zum Angebot |
Inhalt
Gerade ist der Default
Gerade Stecker reichen, wenn über dem Laufwerk und neben dem Board Luft bleibt. Im offenen Midi-ATX liegt das Band dann in einer flachen Schlaufe zum Käfig, 45 bis 51 Zentimeter, Latch hörbar. Die geraden Sets im Vergleich – Metallclips, werkzeuglos – sind genau dafür gebaut. Ein Winkel ohne Not macht den Stecker höher oder führt das Kabel in die falsche Ecke.
Gerade wird falsch, sobald das Blech den Stecker blockiert, der Käfig den geraden Kopf gegen die Nachbarplatte drückt oder ein optisches Laufwerk den Stecker in die Schachtwand schiebt. Dann knicken Nutzer das gerade Kabel im 90-Grad-Radius – genau das, was Boardhersteller an der Buchse nicht wollen. Besser ein Stück, dessen Gehäuse den Knick schon als Winkel baute.
Ein Beispiel: Die SSD liegt im oberen 2,5-Zoll-Schacht, über dem Stecker bleiben zwei Zentimeter Luft zum Netzteilkäfig. Gerade, Latch, 50 Zentimeter. Dieselbe SSD auf einem Tray direkt unter dem Grafikkartenlüfter: der gerade Stecker steht in den Rotor. Hier braucht es den Winkel, der das Band flach nach hinten legt, nicht mehr Länge.
„L-Typ“ im Amazon-Titel ist oft nur die Nasenform des SATA-Steckers, nicht ein gewinkeltes Gehäuse. Das kurze rote Einzelkabel im Vergleich wirbt mit L-Typ; eine Rezension beschreibt gerade Stecker. Als Winkel-Pick taugt das nicht.
Was 90° und 270° wirklich bedeuten
90 Grad und 270 Grad beschreiben, wie das Kabel am Steckergehäuse abgeht, nicht eine mathematische Übung. Fachhandel benennt dasselbe in Worten: unten gewinkelt, rechts gewinkelt, links gewinkelt, plus den Satz, in welche Richtung das Kabel weggeführt wird. 270 Grad ist oft der Winkel, der das Band parallel zur Platte nach hinten legt, während 90 Grad es nach oben oder zur Seite stellt – je nachdem, wie der Hersteller die Nase hält.
Die L-Nase ist fest. Sie passt nur in eine Orientierung der Buchse. Deshalb können Sie ein „rechts gewinkeltes“ Kabel nicht einfach um 180 Grad drehen, um links zu landen: die Nase steht dann falsch. Das Laufwerk im Käfig zu drehen scheitert oft an Schraubbild und Anschlag. Wer die falsche Seite bestellt, knickt wieder oder tauscht.
Das Foto schlägt den Werbetext. Retail-Packs schreiben „90-Grad-Winkel“ und zeigen eine Richtung. Delock-Nummern trennen unten, rechts, links in getrennten Artikeln. Beide Enden gewinkelt helfen, wenn Boardbuchse und Laufwerk gleichzeitig unter Blech liegen. Sie verdoppeln das Richtungsrisiko. Ein Ende gewinkelt, ein Ende gerade ist der übliche Kompromiss. Das Cable-Matters-Dreierpack ist ein 90-Grad-Pick für enge Gehäuse; der Stecker baut hoch. Unter CPU-Kühlern und in Thin-Clients bleibt zu wenig Luft – gewinkelt ist dort nicht automatisch flacher als gerade.
So wählst du anhand Foto und Einbaulage
Legen Sie das Laufwerk so, wie es im Gehäuse sitzt. Schauen Sie, wohin die L-Aussparung zeigt und wohin das Band muss: zum Board hinten, zur Seite, nach unten am ODD. Öffnen Sie das Produktfoto und prüfen Sie, ob das Kabel nach dem Stecken genau dorthin abgeht. Steht nur „gewinkelt“ ohne Foto der Nase, lassen Sie den Artikel liegen.
Am Board: viele Buchsen stehen senkrecht am Rand. Ein flacher Stecker am Board spart Höhe unter dem Kühler; ein hoher 90-Grad-Kopf kann den Lufttunnel blockieren. Am Tray: das Band soll parallel zur Platine nach hinten, nicht gegen die Grafikkarte. Am ODD-Schacht: oft nach hinten unten, sonst stößt der Stecker in die Laufwerksbucht.
Ein Beispiel: ITX, SSD auf dem Boden-Tray, Nase zur Gehäuseseite, Kabel muss zu den Boardbuchsen an der Kante. Sie suchen ein Foto, auf dem das Band nach dem Einrasten zur Seite weggeht, nicht nach oben in den Kühler. Cable Matters kann das, wenn die 90-Grad-Lage zu Ihrem Foto passt; SABRENT nur, wenn die gewinkelte Variante wirklich im Karton liegt. DIGITUS nicht als Winkel verkaufen.
Nach der Wahl kommt der Einbau ohne Knick: Latch-Klick, nicht im Radius falten. Die Schritte stehen unter SATA-Kabel anschließen. Welches Display-Set der Winkel-Pick ist, steht unter bestes SATA-Kabel.
Sets mischen oft ein gerades und ein gewinkeltes Stück. Drei gleiche 90-Grad-Kabel helfen, wenn mehrere Trays dieselbe Richtung brauchen – und helfen nicht, wenn ein Laufwerk nach unten und eines nach rechts weg muss. Gerade kaufen Sie, wenn Luft da ist. Gewinkelt kaufen Sie gegen Blech, nicht gegen Geschmack.
Häufige Fragen
Wann reicht ein gerades SATA-Kabel?
Wenn über dem Stecker Luft bleibt und das Band ohne Knick zum Port liegt. Offenes ATX, oberer Käfig, Abstand zum Netzteil. Latch trotzdem nicht weglassen.
Wann muss das Kabel gewinkelt sein?
Wenn Blech, Nachbarplatte, Tray oder ODD-Schacht den geraden Kopf blockieren. Dann den Winkel bauen lassen, nicht das gerade Stück falten.
Was ist 270 Grad?
Eine andere Wegführ am selben Nasenbild, oft flacher nach hinten statt nach oben. Die Bezeichnung ist herstellerabhängig. Foto und Satz „Kabel wird nach … weggeführt“ zählen mehr als die Gradzahl.
Kann ich das gewinkelte Kabel einfach umdrehen?
Nein. Die L-Nase passt nur in einer Lage. Umdrehen blockiert die Aussparung. Die andere Seite ist ein anderer Artikel, kein Trick.
Links oder rechts – woran erkenne ich das?
Am Foto mit sichtbarer Nase und am Satz, wohin das Band nach dem Stecken zeigt. „Rechts gewinkelt“ ohne Abbildung ist unsicher. Fachhandelsnummern trennen die Seiten.
Braucht die SSD immer einen Winkel?
Nein. 2,5-Zoll im offenen Schacht oft gerade. Tray, SFF und Blech direkt über dem Stecker oft gewinkelt. Die SSD-Größe allein entscheidet das nicht.
Sind beide Enden gewinkelt sinnvoll?
Nur wenn Board und Laufwerk gleichzeitig unter Blech liegen. Sonst reicht ein gewinkeltes Laufwerksende. Zwei Winkel verdoppeln die Chance, die falsche Wegführ zu kaufen.
