LED Panel 120x30 einbauen: erst die Deckenart
Aktualisiert: Oktober 2026
Die Platte liegt auf der Leiter, die Decke ist entweder ein offenes Raster oder eine geschlossene Fläche, und Sie wollen wissen, was Sie selbst vorbereiten dürfen. Ein LED Panel 120x30 einbauen heißt zuerst, die Deckenart zu benennen, und erst danach die Platte zu heben. Auf der [Hauptseite zum LED-Panel 120×30](/hub/led-lampen-zubehoer/led-panel-120x30) sehen Sie, welches Modell Einlege, Schiene oder Aufbaurahmen mitbringt. Diese Seite bleibt bei der Mechanik. Welches Panel Sie überhaupt kaufen, klärt die [Kaufberatung](/hub/led-lampen-zubehoer/led-panel-120x30/sub/led-panel-120x30-kaufberatung). Den Dimmer lassen Sie dabei aus, bis die Platte sitzt.
Die Platte liegt auf der Leiter, die Decke ist entweder ein offenes Raster oder eine geschlossene Fläche, und Sie wollen wissen, was Sie selbst vorbereiten dürfen.
Die Platte liegt auf der Leiter, die Decke ist entweder ein offenes Raster oder eine geschlossene Fläche, und Sie wollen wissen, was Sie selbst vorbereiten dürfen. Ein LED Panel 120x30 einbauen heißt zuerst, die Deckenart zu benennen, und erst danach die Platte zu heben. Auf der Hauptseite zum LED-Panel 120×30 sehen Sie, welches Modell Einlege, Schiene oder Aufbaurahmen mitbringt. Diese Seite bleibt bei der Mechanik. Welches Panel Sie überhaupt kaufen, klärt die Kaufberatung. Den Dimmer lassen Sie dabei aus, bis die Platte sitzt.
Unsere Top-Empfehlungen
| Badge | Produkt | Montage | Format | Bauart | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  SNADER SNADER Panel 120×30 mit Ambientelicht | Einschiebe-Alurahmen | 120×30×5,5 cm | Aufbau mit Ambient | 8.2 | ∼ 63,21 € | Zum Angebot |
| Preis-Leistungs-Tipp |  Yesenlight Yesenlight Panel 120×30 CCT dimmbar | Metallschiene | 120×30 cm | Aufbau, CCT | 8.0 | ∼ 37,19 € | Zum Angebot |

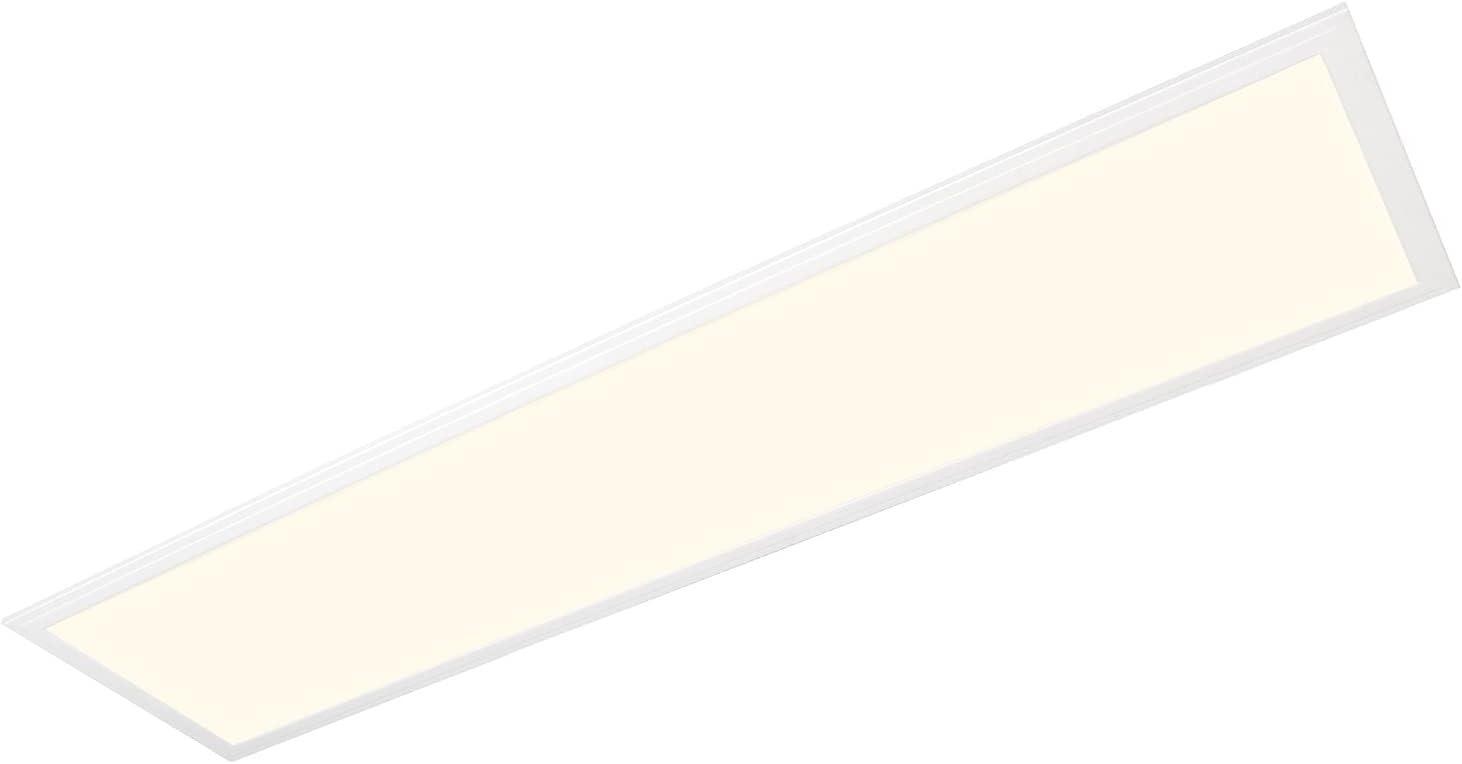

| Alternative |  Xtend EcoLight Xtend EcoLight Panel 120×30, 3000 K | Einlegen / Slim | 120×30 cm | Einlege, Slim | 6.8 | ∼ 26,99 € | Zum Angebot |
Inhalt
Zuerst die Deckenart, dann der Weg
Drei Wege tragen dieses Format, und sie schließen sich weitgehend aus. Sichtbare T-Schienen eines Langfelds nehmen eine Einlegeplatte auf, Gehäuse typisch um 1195 × 295 mm. Geschlossene Decken aus Beton, Holz oder Gipskarton brauchen Aufbaurahmen oder eine Montageschiene. Hohe Räume können die Fläche per Seil nach unten holen. Verdeckte Schienensysteme sind kein klassisches Auflegen; dort halten Clips des Deckenherstellers.
Ein konkreter Fehlgriff steht in den Bewertungen zum Ledvion-Einzelpanel: Unter eine Holzdecke geschraubt, obwohl das Listing Raster- und Moduldecken beschreibt. Das Maß 120×30 war vermutlich richtig, die Auflage fehlte. Messen Sie die lichte Öffnung der Schiene, nicht die Länge des Flurs. Ein Quadratfeld von 625 mm bleibt die Nachbarkategorie 62×62. Wenn Sie die Tragschiene nicht sehen, bestellen Sie keinen reinen Einleger in der Hoffnung, ihn irgendwie festzumachen.
Einlegen ins Raster, und was Clips ändern
Bei sichtbaren T-Schienen legen Sie die Platte schräg durch die Öffnung und setzen sie auf die Auflage. Das Xtend EcoLight mit 119,5 × 29,5 × 0,9 cm ist dafür die schlanke Variante; der externe Treiber liegt bei, Montagezubehör nicht. Den Treiber legen Sie erreichbar ab. Ein Slim-Panel von 9 mm hat wenig eigenen Hohlraum. Der Treiber darf nicht zwischen Platte und Rohdecke eingeklemmt werden.
Verdeckte Systeme tragen die Platte nicht von selbst. Clips müssen zum Deckensystem passen, nicht nur zum Panel-Titel. Sicherheitsseile sichern gegen Herabfallen, sie ersetzen aber weder die Schiene noch den elektrischen Anschluss. Kanten prüfen Sie vor dem Einlegen. Eine verbogene Platte liegt nicht plan auf der Schiene.
Aufbau, Rahmen und der Platz für den Treiber
Ohne Raster montieren Sie einen Rahmen oder eine Schiene an die geschlossene Decke und setzen die Platte darein. Das Xtend-Set mit Steck-Aufbaurahmen ist ein greifbares Maß: Rahmenhöhe 5 cm, darin Panel von 9 mm und das Netzteil, Aufputz ohne Deckenausschnitt. Sie zeichnen die Rahmenposition an, befestigen den Rahmen in tragfähigem Untergrund und schieben oder setzen die Platte so ein, dass der Treiber im Hohlraum liegt und nicht gequetscht wird. Reicht die Bauhöhe nicht, ist der Rahmen zu flach, nicht die Platte zu dick. Das Yesenlight mit festem 4000 K bringt laut Bullet eine Montageschiene mit. Das SNADER misst 120 × 30 × 5,5 cm; Reviews nennen die Einschiebe-Montage im Alurahmen frickelig. Planen Sie dafür Zeit ein, und prüfen Sie den Karton auf Verformung, bevor Sie die Dübel setzen.
Gipskarton ist keine Rasteröffnung. Eine Einlegeplatte gehört dort nicht in ein frei geschnittenes Loch. Seilabhängung lohnt in hohen Fluren, wenn das Licht sonst an der Rohdecke hängen bleibt. Die Abhänger müssen das Panelgewicht tragen und ersetzen weder die Schiene noch die Fachkraft an der Leitung.
Was Sie vorbereiten und wo die Fachkraft beginnt
Sie dürfen Deckenart, Maß, Treiberplatz und Lieferumfang klären, Dübel und Rahmen ansetzen, wenn Sie den Untergrund beurteilen können, und die Platte auflegen oder in den Rahmen setzen. Der Anschluss an das 230-V-Netz einer ortsfesten Leuchte bleibt bei einer Elektrofachkraft, auch wenn die Platte nur im Raster liegt. Neue Leitungen, das Öffnen von Dosen, DALI, 1–10 V, Notlicht und jede Unsicherheit an der bestehenden Installation gehören ebenfalls dorthin. Ein mitgelieferter Treiber ist kein Freibrief, Adern selbst zu verdrahten.
Rufen Sie die Fachkraft dazu, wenn die Leuchte brummt oder flackert, obwohl die Schnittstelle passt, und immer bei Feuchtraum oder Arbeitsstätten-Nachweis. IP20 bleibt im trockenen Innenraum. Die Schnittstelle steht unter dimmbar. Die Spannung bleibt unangetastet, bis die Fachkraft den Anschluss übernimmt.
Häufige Fragen
Kann ich das Panel nur einlegen?
Ja, wenn eine sichtbare T-Schiene das Langfeld 120×30 aufnimmt und das Modell als Einlegeplatte geführt ist, etwa die Xtend-Slims oder die Ledvion-Panels. Sie setzen die Platte auf die Auflage und legen den Treiber erreichbar ab. Der elektrische Anschluss bleibt trotzdem Facharbeit. Eine geschlossene Decke lässt sich nicht durch Einlegen überbrücken.
Brauche ich einen Aufbaurahmen?
Ja, sobald keine Tragschiene sichtbar ist. Das Xtend-Triac-Set liefert Rahmen mit 5 cm Höhe für Panel und Netzteil mit. Die Slim-Panels ohne Zubehör tun das nicht. Eine Montageschiene, wie beim Yesenlight 4000 K genannt, ist die andere Aufbauform. Ohne eines von beidem hat die Platte an Beton oder Holz keine definierte Auflage.
Wohin mit dem Treiber?
An einen geplanten, später erreichbaren Platz: auf der Rückseite im Deckenhohlraum beim Einlegen, im Rahmenhohlraum beim Aufbau. Die Bauhöhe muss reichen. Beim 5-cm-Rahmen ist das der konstruktive Platz, nicht ein Spalt, in den Sie das Netzteil zwängen. Ein unzugänglicher Treiber wird beim ersten Defekt zur Deckenöffnung.
Darf ich das Panel selbst anschließen?
Die mechanische Montage können geübte Personen vorbereiten. Den Anschluss der ortsfesten 230-V-Anlage übernimmt eine Elektrofachkraft. Das gilt auch für das bloße Einlegen ins Raster. Wenn Sie an der bestehenden Leitung unsicher sind, lassen Sie die Adern unberührt und beauftragen den Anschluss, bevor die Platte endgültig geschlossen wird.
Wann lohnt eine Seilabhängung?
Wenn der Raum hoch ist und das Licht an der Rohdecke zu weit von der Nutzfläche entfernt bleibt, etwa im Treppenhaus oder in einer hohen Diele. Die Abhänger müssen das Gewicht tragen, grob 2 kg beim leichten Slim-Panel und über 3 kg bei dickeren Aufbaupanels wie dem SNADER. Seile ersetzen weder eine fehlende Rasterschiene noch die Fachkraft an der Leitung.
Was tun bei Gipskarton?
Geschlossene Gipskarton-Decken behandeln Sie wie Massivdecken: Aufbaurahmen oder Schiene, alternativ ein Einbaurahmen, dessen Öffnung zum Panel passt. Ein freihändig geschnittenes Loch in der Größe 120×30 trägt die Kante nicht. Tragfähige Profile oder Dübel setzt nur, wer den Aufbau der Decke kennt. Im Zweifel bleibt der Ausschnitt zu, bis der Rahmen feststeht.
