DVC Subwoofer verdrahten: Last, die Ihre Endstufe aushält

Der Monoblock im Kofferraum ist für 2 Ohm freigegeben. Auf dem Chassis stehen 2 × 2 Ohm und vier Klemmen, und die naheliegende Brücke legt beide Spulen parallel auf den einen Ausgang. Genau dort wird aus der 2 eine 1. Die Endstufe geht auf Schutz, oder der Kühlkörper wird heiß, bevor der Bass lauter wird.

DVC Subwoofer verdrahten heißt, die Freigabe der Endstufe zuerst zu lesen und erst danach Plus und Minus zu setzen. Zwei gleiche Spulen parallel ergeben die Hälfte, in Reihe die Summe. Welche Schaltung zu Ihrem Monoblock passt, steht auf dessen Typenschild.

Kurz gesagt

Zwei gleiche Spulen ergeben parallel die Hälfte und in Reihe die Summe: Dual 4 Ohm wird zu 2 oder 8 Ohm, Dual 2 Ohm zu 1 oder 4 Ohm. 1 Ohm überfordert einen Monoblock, der nur bis 2 Ohm stabil ist, und gebrückte Stereo-Endstufen wollen meist 4 Ohm. Zählen Sie vier Klemmen, bevor die Formel gilt, und lassen Sie das Kabel ab, wenn das Schild unleserlich ist.

Eine Spule oder zwei Spulen

Eine Schwingspule ist der Draht auf dem Träger. Ein SVC-Chassis hat eine Spule, ein Klemmenpaar und eine Nennimpedanz, oft 4 Ohm oder 2 Ohm. Ein DVC-Chassis hat zwei Spulen auf demselben Träger und vier Klemmen. Beide bekommen dasselbe Signal in derselben Richtung. Wer eine Spule an den linken und eine an den rechten Kanal legt, verschenkt die Schaltung, für die der Träger gebaut ist.

„2 × 2 Ohm“ und „Dual 2 Ohm“ nennen den Wert je Spule, „DVC 4 Ohm“ ebenso. Die Last an der Endstufe entsteht erst durch Reihe oder parallel. Im Vergleich der 1000-Watt-Subwoofer steht beim Ground Zero GZRW 12XSPL 2 × 2 Ohm, beim Pyle PLPW10D und beim JBL Stage 122D Dual 4 Ohm. Dieselbe Bauart führt zu zwei verschiedenen Zielen an den Ausgangsklemmen.

Parallel verbindet gleiche Pole: beide Plus zum Plus-Ausgang, beide Minus zum Minus-Ausgang. Zwei gleiche Spulen halbieren die Impedanz. Reihe verbindet Minus der einen Spule mit Plus der anderen; die freien Enden gehen an die Endstufe. Als Brücke dient Lautsprecherleitung im Querschnitt der Zuleitung. Plus und Minus derselben Spule dürfen sich nicht berühren.

Die vier Alltagsfälle

Vier Fälle tragen den Kofferraum: Dual-4-Ohm-Korb, Dual-2-Ohm-Korb, zwei gleiche SVC, zwei gleiche DVC an einem Kanal. Das Ergebnis zählt an den Ausgangsklemmen. Fünf Minuten mit dem Handbuch sind kürzer als eine Endstufe, die in der ersten Minute auf Schutz geht.

Ein Chassis mit Dual 4 Ohm

Der Pyle PLPW10D führt Dual 4 Ohm und 125 W RMS, der JBL Stage 122D Dual 4 Ohm und 250 W RMS. Parallel liegen 2 Ohm an, in Reihe 8 Ohm. Ein bis 2 Ohm stabiler Monoblock bekommt die Parallelschaltung, eine gebrückte Endstufe mit 4 Ohm Minimum die Reihe. Beim Pyle sind 125 W die Dauerlast, die 1000 W im Titel die Spitze. Ein Monoblock, dessen RMS an 2 Ohm weit darüber liegt, trifft den Ohm-Wert und überfordert die Spule.

Ein Chassis mit Dual 2 Ohm

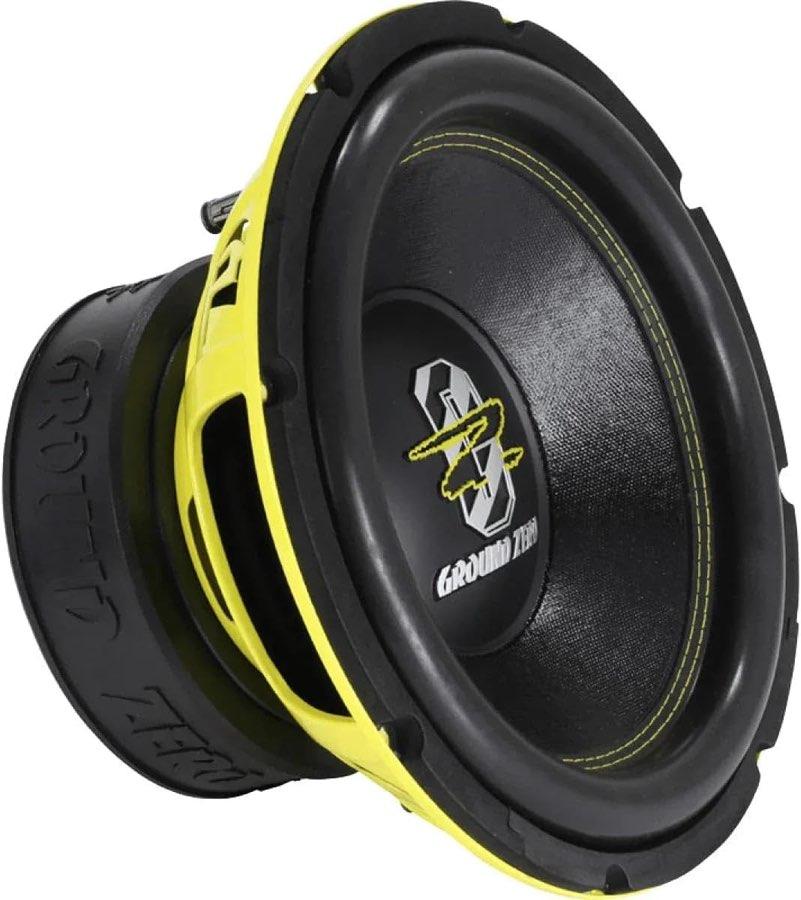

Der GZRW 12XSPL ist ein passives 30-cm-Chassis mit 2 × 2 Ohm und 1000 W RMS. Parallel ergeben die Spulen 1 Ohm, in Reihe 4 Ohm. Ein Monoblock mit Freigabe nur bis 2 Ohm sieht bei parallel 1 Ohm, obwohl auf dem Magneten eine 2 steht. Gibt er 1 Ohm ausdrücklich frei, ist parallel die vorgesehene Last, und Sie lesen die RMS an der 1-Ohm-Zeile. Fehlt die Freigabe, ergibt die Reihe 4 Ohm: weniger Strom und weniger RMS als an der 2-Ohm-Zeile, dafür innerhalb der Freigabe.

Zwei gleiche Chassis mit einer Spule

Zwei identische SVC halbieren parallel und addieren in Reihe. Zwei 4-Ohm-Chassis parallel ergeben 2 Ohm, in Reihe 8 Ohm. Zwei 2-Ohm-Chassis parallel ergeben 1 Ohm, in Reihe 4 Ohm. Die Halbierung gilt für genau zwei gleiche Körbe. Drei gleiche 4-Ohm-Chassis parallel liegen bei etwa 1,3 Ohm und unterschreiten einen 2-Ohm-Monoblock. Ein 4-Ohm-Chassis neben einem 2-Ohm-Chassis teilt den Strom ungleich, der kleinere Wert zieht mehr.

Zwei gleiche DVC an einem Kanal

Zuerst verdrahten Sie die Spulen jedes Korbs, dann die Körbe. Zwei Dual-4-Ohm-Chassis mit den Spulen in Reihe ergeben 8 Ohm je Korb, parallel ergeben die Körbe 4 Ohm. Spulen parallel und parallel geschaltete Körbe liegen bei 1 Ohm. Zwei Dual-2-Ohm-Chassis mit den Spulen in Reihe ergeben 4 Ohm je Korb, parallel ergeben die Körbe 2 Ohm – der übliche Weg an einen 2-Ohm-Monoblock. Spulen parallel und beide Körbe parallel ergeben 0,5 Ohm; diese Last lassen gängige Monoblöcke nicht zu.

Erst die Endstufe, dann das Chassis

Drei Zeilen lesen Sie, bevor ein Kabel an den Korb kommt: die Mindestimpedanz je Kanal, die Mindestimpedanz gebrückt und die RMS an der Impedanz, die Sie erzeugen. Die RMS-Zeile bei 4 Ohm gilt an 1 Ohm nicht. Der Aufdruck „1 Ohm stabil“ erlaubt ein Dual-2-Ohm-Chassis parallel. Dieselbe Schaltung ohne diese Zeile unterschreitet die Freigabe. 4 Ohm an einem 2-Ohm-stabilen Monoblock bleibt zulässig und liefert weniger Strom als an 2 Ohm.

Gebrückt steigt die Mindestlast oft auf das Doppelte. Eine Endstufe, die je Kanal 2 Ohm darf, will an der Brücke meist 4 Ohm. Dual 4 Ohm parallel ergibt 2 Ohm und liegt an dieser Brücke oft darunter, in Reihe mit 8 Ohm darüber. Dual 2 Ohm in Reihe trifft mit 4 Ohm die übliche Brückengrenze, parallel mit 1 Ohm liegt es darunter.

Bei derselben Spannung zieht 1 Ohm den doppelten Strom von 2 Ohm. Lauter wird das, wenn die RMS-Zeile bei 1 Ohm höher liegt und das Chassis diese RMS aufnimmt. Feiner wird der Bass davon nicht. Lichtmaschine, Massepunkt und Plusquerschnitt tragen den Strom. Die Schutzschaltung kommt oft in den ersten Sekunden: Last zu tief, Kurzschluss, oder Spulen, die gegeneinander arbeiten. Gain zurück, eine Minute leise, an einer Spule Plus und Minus tauschen.

Wer die Spulen nicht anfasst, bleibt bei einem Aktivmodul. Die Auto-Subwoofer haben die Last intern gewählt. Ein Öffnen des Gehäuses, um trotzdem auf 1 Ohm zu kommen, hebt diese Auslegung auf.

Wenn das Typenschild lügt oder schweigt

Im 1000-Watt-Vergleich heißt ein Modell BOSS Audio P80DVC. Das Listing nennt 4 Ohm, der Name trägt DVC, und Rezensionen bestreiten eine echte zweite Spule. Die Formel gilt, sobald vier Klemmen da sind und beide Paare eine Spule zeigen. Zwei Klemmen sind eine Spule, auch mit DVC im Titel. Vier Klemmen mit einer Metallbrücke ab Werk können schon parallel gelegt sein. Messen Sie, bevor Sie die Brücke abziehen.

Das Multimeter im Widerstandsmodus zeigt den Gleichstromwiderstand, und der liegt unter der Nennimpedanz. Eine 4-Ohm-Spule zeigt oft etwas über 3 Ohm, eine 2-Ohm-Spule oft etwa 1,5 bis 2 Ohm. Ein Paar ohne Anzeige ist offen, eines nahe 0 Ohm ein Kurzschluss. Die Richtung prüfen Sie mit einer kurzen Berührung einer 1,5-Volt-Batterie: Plus der Batterie an Plus der Spule, der Konus geht nach vorn. Beide Spulen müssen den Konus in dieselbe Richtung schieben.

Fehlt das Schild, liegen die Paare weit auseinander oder verspricht der Karton Dual bei nur zwei Klemmen, stoppen Sie. In der Kaufberatung für 1000-Watt-Subwoofer zählt die Impedanz je Spule, nicht das Werbewort im Modellnamen. Ein passiver Subwoofer ohne lesbare Angabe bleibt liegen, bis Datenblatt oder Messung die Zahl liefern.

So klemmen Sie die Schwingspulen

Für ein DVC mit lesbarem Schild reichen etwa fünfzehn Minuten, zwei Körbe mit Messung brauchen eher eine Stunde. Die Endstufe bleibt aus, die Hauptsicherung der Plusleitung ist gezogen, solange Sie an den Klemmen arbeiten.

1. Notieren Sie Mindestimpedanz, Brücken-Mindestimpedanz und die RMS an der Last, die Sie ansteuern wollen.
2. Zählen Sie die Klemmen. „2 × 2 Ohm“ ist 2 Ohm je Spule. Eine einzelne 4-Ohm-Spule hat weder Reihe noch parallel.
3. Legen Sie die fertige Last auf oder über die Freigabe. Dual 2 Ohm an einem nur 2-Ohm-stabilen Monoblock wird Reihe auf 4 Ohm. Dual 4 Ohm an demselben Monoblock wird parallel auf 2 Ohm.
4. Parallel verbinden Sie Plus mit Plus und Minus mit Minus. In Reihe verbinden Sie das Minus der ersten Spule mit dem Plus der zweiten und legen die freien Enden an die Endstufe. Bei zwei Körben zuerst die Spulen jedes Korbs, danach die Körbe.
5. Setzen Sie die Sicherung, stellen Sie den Gain auf Minimum und spielen Sie eine Minute leise. Der Bass ist da, die Schutz-LED bleibt aus, es riecht nicht nach Lack. Dünner Bass bei steigendem Strom heißt verpolte Spule: Adern tauschen und die Minute wiederholen.

Die RMS der Endstufe an der fertigen Last bleibt auf oder unter der RMS des Chassis. Die Peak-Zahl im Titel ersetzt diese Zeile nicht. Erst wenn Minute, Polarität und Last stimmen, drehen Sie den Gain auf.
