Wer eine Kurbelgarnitur montieren möchte, scheitert selten an der Zahl der Arbeitsschritte. Kritisch sind vielmehr das richtige Werkzeug für die Aufnahme, ein vollständig eingeschraubter Abzieher und die entgegengesetzten Gewinderichtungen am Fahrrad. Ein schräg angesetzter Kurbelabzieher kann das Gewinde im Arm zerstören; ein falsch gedrehtes linkes Pedal beschädigt ebenfalls teure Teile. Prüfen Sie deshalb zuerst das System und arbeiten Sie mit den Drehmomentangaben des Kurbel- und Lagerherstellers. Falls das Ersatzteil noch nicht feststeht, beginnen Sie beim [Kurbelgarnitur-Vergleich](/hub/fahrradersatzteile/kurbelgarnitur), nicht beim Ausbau.
Wer eine Kurbelgarnitur montieren möchte, scheitert selten an der Zahl der Arbeitsschritte.
Wer eine Kurbelgarnitur montieren möchte, scheitert selten an der Zahl der Arbeitsschritte. Kritisch sind vielmehr das richtige Werkzeug für die Aufnahme, ein vollständig eingeschraubter Abzieher und die entgegengesetzten Gewinderichtungen am Fahrrad. Ein schräg angesetzter Kurbelabzieher kann das Gewinde im Arm zerstören; ein falsch gedrehtes linkes Pedal beschädigt ebenfalls teure Teile. Prüfen Sie deshalb zuerst das System und arbeiten Sie mit den Drehmomentangaben des Kurbel- und Lagerherstellers. Falls das Ersatzteil noch nicht feststeht, beginnen Sie beim Kurbelgarnitur-Vergleich, nicht beim Ausbau.
Unsere Top-Empfehlungen
| Badge | Produkt | Aufnahme | Tretlager dabei | Blattzahl | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|
| Testsieger |  SHIMANO Shimano Altus FC-M311 48/38/28 | Vierkant | Nein, 123 mm empfohlen | 3-fach | 9.1 | ∼ 34,99 € | Zum Angebot |
| Preis-Leistungs-Tipp |  ZUKKA ZUKKA 38T Vierkant, 170 mm | Vierkant | k. A. | 1-fach | 8.8 | ∼ 23,13 € | Zum Angebot |

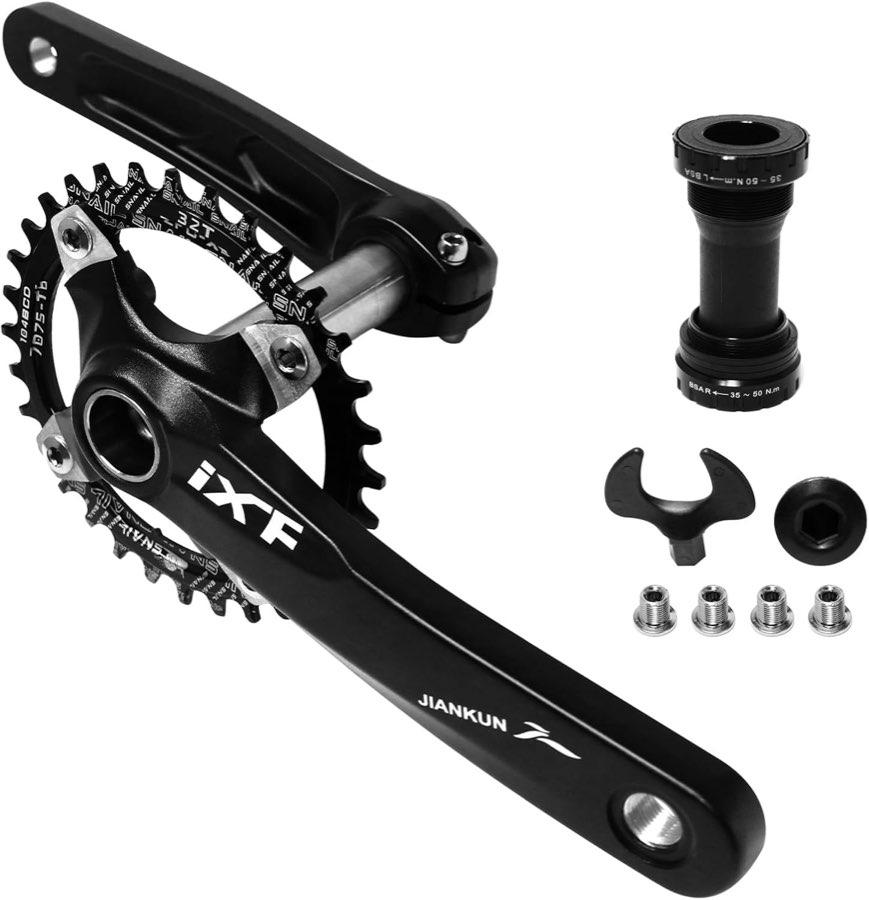

| Alternative |  Bromlbe Bromlbe 1-fach 104 BCD 32T | 24-mm-Spindel laut Bullet | Ja, laut Bullet | 1-fach | 7.0 | n.a. | Zum Angebot |
Inhalt
Erst die Achse erkennen
Sehen Sie sich die Verbindung zwischen Kurbel und Innenlager an. Bei vielen Vierkant-, Octalink- und ISIS-Kurbeln sitzt mittig eine Schraube oder Mutter; nach deren Entfernung wird der Arm mit einem passenden Kurbelabzieher von der Welle gedrückt. Ein Abzieher muss zur Welle passen. Manche Modelle besitzen einen zusätzlichen Einsatz für größere Wellen, der bei Vierkant entfernt werden muss. Die Gewindegröße im Kurbelarm ist ebenfalls zu prüfen, bevor Kraft eingesetzt wird.
Bei einer zweiteiligen Kurbel mit integrierter 24-mm-Welle läuft der Ausbau anders. Auf der linken Seite werden üblicherweise Klemmschrauben und eine Vorspannkappe gelöst; die rechte Kurbel wird samt Welle aus dem Lager gezogen. Dafür ist ein klassischer Vierkant-Abzieher nicht vorgesehen. Die Gegenüberstellung Vierkant oder Hollowtech hilft beim Erkennen, ersetzt aber nicht die Anleitung des konkreten Modells.
Reinigen Sie den Bereich, bevor Sie eine Schraube öffnen. Schmutz im Abziehergewinde erschwert das vollständige Einschrauben und kann den Eindruck erwecken, das Werkzeug sitze bereits tief genug. Wenn das Gewinde beschädigt, die Kurbel gerissen oder die Welle sichtbar verformt ist, sollte eine Werkstatt übernehmen.
Vierkant abziehen und wieder aufsetzen
Schalten Sie die Kette auf ein kleines Blatt oder nehmen Sie sie kontrolliert vom Kettenblatt. Entfernen Sie Staubkappe und Kurbelschraube vollständig. Bleibt eine Unterlegscheibe im Arm, kann sie den Abzieher blockieren; prüfen Sie den Sitz mit Licht. Drehen Sie anschließend den äußeren Körper des Kurbelabziehers von Hand bis zum Anschlag in das Gewinde der Kurbel. Erst wenn mehrere Gewindegänge sauber greifen und der Körper tief sitzt, wird die innere Druckspindel angezogen.
Die Druckspindel stützt sich auf dem Ende der Innenlagerwelle ab und zieht den Kurbelarm nach außen. Steigt der Widerstand sofort ungewöhnlich stark an, halten Sie an: Möglicherweise ist die Kurbelschraube noch eingesetzt, der falsche Adapter montiert oder der Abzieher nur auf wenigen Gewindegängen. Laut Anleitung des Werkzeuganbieters ist gerade das tiefe Einschrauben entscheidend, damit das Aluminiumgewinde nicht ausreißt.
Vor der Montage müssen Vierkant und Kurbelaufnahme unbeschädigt und sauber sein. Schieben Sie den Arm in der richtigen Stellung auf; linke und rechte Kurbel müssen um 180 Grad versetzt sein. Ziehen Sie den Arm nicht mit Hammerschlägen auf die Welle.
Für Vierkant-Kurbelschrauben werden häufig etwa 35 bis 50 Nm als Richtbereich genannt; eine andere Quelle nennt 34 bis 44 Nm. Diese Spanne ist kein Ersatz für den Herstellerwert. Nutzen Sie einen geeigneten Drehmomentschlüssel und kontrollieren Sie den Sitz nach den ersten Fahrten gemäß Anleitung.
Pedale links und rechts montieren
Pedale besitzen unterschiedliche Gewinderichtungen. Das rechte Pedal auf der Antriebsseite hat ein normales Rechtsgewinde: Von außen betrachtet wird es zum Festziehen im Uhrzeigersinn gedreht. Das linke Pedal hat ein Linksgewinde und wird gegen den Uhrzeigersinn festgezogen. Viele Achsen sind mit R und L markiert. Legen Sie beide Pedale vor Beginn auf die richtige Fahrradseite, damit die Gewinde nicht verwechselt werden.
Setzen Sie jedes Pedal zunächst mehrere Umdrehungen nur mit den Fingern an. Greift es nicht leicht, ist wahrscheinlich die Seite falsch oder das Gewinde schräg angesetzt. Ein Pedalschlüssel kann ein falsches Gewinde mit genügend Hebel scheinbar hineinzwingen und dabei den Kurbelarm zerstören. Die meisten Erwachsenenpedale verwenden 9/16 × 20; Kinderkurbeln können jedoch 1/2 Zoll besitzen. Beim Prowheel-Kinderangebot aus dem Vergleich ist das Pedalgewinde nicht angegeben, also muss es vor der Montage gemessen oder bestätigt werden.
Verwechseln Sie das linke Pedal nicht mit der rechten Lagerschale eines üblichen BSA-Innenlagers. Auch diese besitzt ein Linksgewinde, wird aber von einer anderen Fahrradseite und mit anderem Werkzeug bearbeitet. Die rechte BSA-Schale löst sich im Uhrzeigersinn. Bei italienischem Gewinde oder Pressfit gelten andere Regeln, weshalb ein Lagerausbau nicht nebenbei aus der Pedalrichtung abgeleitet werden darf.
Nachziehen, Schaltung prüfen und Knacken suchen
Nach dem Einbau drehen Sie die Kurbel von Hand. Sie muss frei laufen, ohne dass Blatt, Arm oder Kette den Rahmen berühren. Bei einer Dreifachkurbel schalten Sie jeden Gang vorsichtig durch. Der Umwerfer darf die Kette weder über das große Blatt hinauswerfen noch am kleinen Blatt zum Rahmen drücken.
Kontrollieren Sie die Kettenlinie von hinten. Auf einem mittleren Ritzel sollte die Kette bei einem passenden 1-fach-System nicht auffällig schräg laufen. Knacken unter Last kann von einer lockeren Kurbelschraube, einem Pedalgewinde, einem verschlissenen Vierkant oder dem Innenlager kommen. Ziehen Sie nicht wahllos alle Schrauben stärker an. Prüfen Sie nacheinander mit korrektem Drehmoment und ersetzen Sie einen ausgeschlagenen Vierkantarm, statt ihn immer weiter auf den Konus zu pressen.
Bei zweiteiligen 24-mm-Kurbeln gelten häufig deutlich niedrigere Werte für die linken Klemmschrauben als für eine zentrale Vierkant-Kurbelschraube; eine Quelle nennt etwa 10 bis 15 Nm. Die Schrauben werden meist abwechselnd angezogen, und die Vorspannkappe hat eine andere Aufgabe als die Klemmung. Entscheidend bleibt die konkrete Herstelleranleitung.
Häufige Fragen
Brauche ich immer einen Kurbelabzieher?
Nein. Klassische Vierkant-, Octalink- und ISIS-Arme benötigen häufig einen passenden Abzieher. Zweiteilige 24-mm-Systeme und selbstabziehende Kurbeln werden anders demontiert.
Was passiert, wenn die Kurbelschraube noch eingesetzt ist?
Der Abzieher kann nicht korrekt gegen die Welle drücken. Hohe Kraft kann Werkzeug, Schraube oder Kurbelgewinde beschädigen. Schraube und Unterlegscheibe müssen vorher vollständig heraus.
In welche Richtung wird das linke Pedal festgezogen?
Von außen auf die linke Kurbel gesehen gegen den Uhrzeigersinn. Setzen Sie es zuerst von Hand an und verwenden Sie erst danach Werkzeug.
Wie fest wird eine Vierkant-Kurbelschraube?
Als allgemeiner Richtbereich werden etwa 35 bis 50 Nm genannt. Maßgeblich ist jedoch der Herstellerwert der konkreten Kurbel und Schraube.
Kommt Fett auf den Vierkant?
Dazu existieren unterschiedliche Hersteller- und Werkstattvorgaben. Reinigen Sie die Flächen und folgen Sie der Anleitung für Ihre konkrete Kombination, statt pauschal zu fetten.
Wann sollte die Werkstatt übernehmen?
Bei beschädigtem Abziehergewinde, rundem Vierkant, Rissen, unklarer Lagerbauart, festgefressenen Teilen oder fehlender Drehmomentvorgabe ist professionelle Hilfe meist günstiger als ein zerstörter Kurbelarm.
