Samsung SSD einbauen: Schraube, Klon und Firmware
Aktualisiert: Oktober 2026
Das Modul liegt auf dem Tisch, der Rechner ist noch zu, und die kurze Anleitung sagt nur „einsetzen“. Beim Samsung SSD einbauen scheitert es an vier Stellen: am Standoff, am zweiten Kühler, am Klon, der das Ziel löscht, und an einer PS5, die keine Samsung-Firmware schreibt. Im [Samsung-SSD-Vergleich](/hub/festplatten-speicherkarten/samsung-ssd) sehen Sie, welches Modell Sie haben. Ob der Slot NVMe oder SATA spricht, klärt [Samsung NVMe oder SATA](/hub/festplatten-speicherkarten/samsung-ssd/sub/samsung-ssd-nvme-oder-sata), bevor Sie schrauben. Die [Kaufberatung](/hub/festplatten-speicherkarten/samsung-ssd/sub/samsung-ssd-kaufberatung) bleibt für die Reihe zuständig.
Das Modul liegt auf dem Tisch, der Rechner ist noch zu, und die kurze Anleitung sagt nur „einsetzen“.
Das Modul liegt auf dem Tisch, der Rechner ist noch zu, und die kurze Anleitung sagt nur „einsetzen“. Beim Samsung SSD einbauen scheitert es an vier Stellen: am Standoff, am zweiten Kühler, am Klon, der das Ziel löscht, und an einer PS5, die keine Samsung-Firmware schreibt. Im Samsung-SSD-Vergleich sehen Sie, welches Modell Sie haben. Ob der Slot NVMe oder SATA spricht, klärt Samsung NVMe oder SATA, bevor Sie schrauben. Die Kaufberatung bleibt für die Reihe zuständig.
Unsere Top-Empfehlungen
| Badge | Produkt | Anschluss | Formfaktor | Lesen | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|

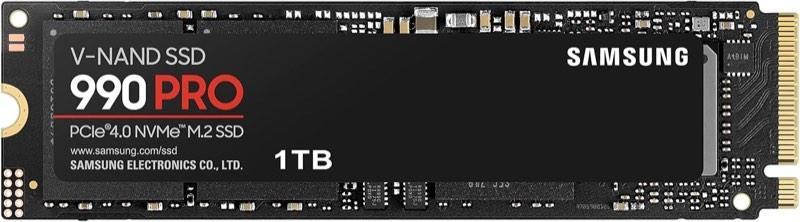

| Testsieger |  Samsung Samsung 990 PRO 1 TB (MZ-V9P1T0BW) | PCIe 4.0 NVMe | M.2 2280 | 7.450 MB/s | 8.9 | ∼ 159,99 € | Zum Angebot |

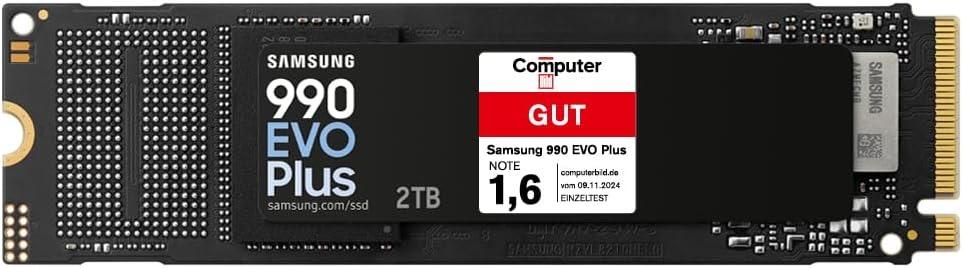

| Preis-Tipp |  Samsung Samsung 990 EVO Plus 2 TB (MZ-V9S2T0BW) | PCIe 4.0 x4 / 5.0 x2 | M.2 2280 | 7.250 MB/s | 8.8 | ∼ 299 € | Zum Angebot |

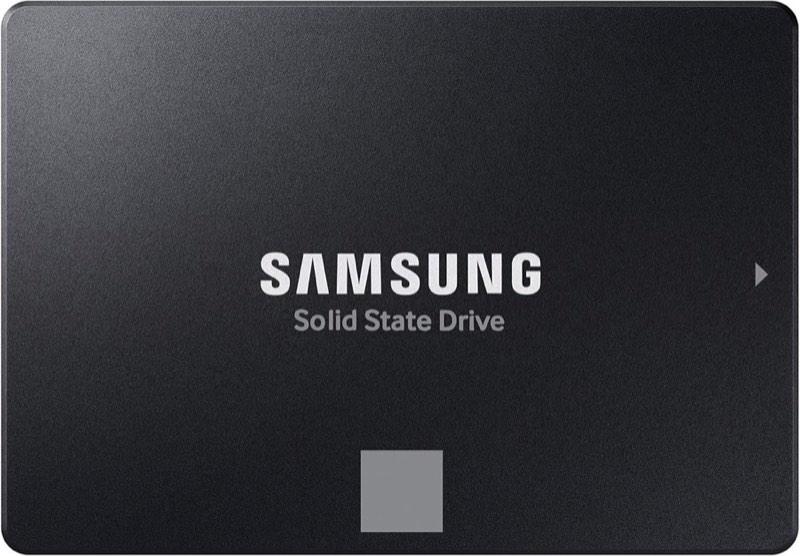

| Alternative |  Samsung Samsung 870 EVO 250 GB (MZ-77E250B/EU) | SATA III | 2,5 Zoll | 560 MB/s | 6.8 | ∼ 118 € | Zum Angebot |
Inhalt
M.2 einsetzen, ohne die Platine zu knicken
Trennen Sie Netzteil und Akku, bevor die erste Schraube fällt. Fassen Sie die Kontakte nicht an. Der Riegel kommt in etwa 30 Grad in den Key-M-Slot, Kerbe auf dem Steg. Dann das freie Ende flach auf den Abstandshalter und die Schraube nur anziehen, bis sie sitzt – nicht würgen.
2280 bedeutet 22 × 80 mm. Der Standoff muss bei 80 mm sitzen, nicht auf 60 oder 42. Liegt die Schraube daneben, versetzen Sie den Abstandshalter, bevor Sie das Modul durchbiegen. Die 870 EVO braucht diesen Winkel nicht: Schacht, SATA-Datenkabel, Stromstecker. Ohne Luft drosselt Dynamic Thermal Guard trotzdem. Kabel der T-Serie liegen bei der externen Samsung SSD.
Kühlung, die passt
Ein Mainboard hat oft schon eine Abdeckung über dem M.2-Slot. Das ist der Kühlkörper – eine zweite Haube aus dem Karton stapeln Sie nicht darauf. Die 9100 PRO im Listing der 1-TB-Zeile nennt keinen Kühlkörper im Lieferumfang; Varianten mit und ohne Kühler sind unterschiedlich.
Im Laptop entscheidet die Höhe unter der Bodenplatte. Ein hoher Kühler wölbt die Abdeckung oder drückt auf das Modul. Dann lieber die nackte Zeile und das Blech des Herstellers. In der PS5 gilt mit Kühlung höchstens 11,25 mm. Zwei Kühler übereinander verbessern die 990 PRO nicht.
Windows herüberziehen
Samsung bündelt das Klonen in Magician als Data Migration unter Windows. Der sichere Weg für die Firmware der 990 PRO ist ebenfalls Windows. Laden Sie das Werkzeug von der Samsung-Seite.
Data Migration löscht das Ziellaufwerk. Die Quelle muss in das Ziel passen – eine volle 1-TB-Platte klont nicht auf 250 GB. BitLocker bricht den Lauf oft ab; entschlüsseln Sie vorher.
Starten Sie einmal vom neuen Laufwerk, bevor die alte Platte ausgebaut wird. Im BIOS oder UEFI die Boot-Reihenfolge auf die neue SSD stellen. Erst wenn der Desktop von dort kommt, darf die alte Platte weg.
Firmware, bevor die PS5 formatiert
Die PS5 formatiert ein neues Modul für sich, schreibt aber keine Samsung-Firmware. Die 990 PRO hatte 2023 einen Fehler mit überhöhtem SMART-Verschleiß. Update 1B2QJXD7 vom 13. Februar 2023 stoppt weiteren überhöhten Verschleiß, setzt den Zähler aber nicht zurück. Prüfen Sie die Version in Magician am Windows-PC, bevor das Modul in die Konsole wandert.
Magician zeigt Firmware, Temperatur und SMART-Stand. Hohe Temperatur ohne Blech ist ein Kühlthema. Bei verklebtem Laptop in der Gewährleistung oder ohne Backup am NAS sichern Sie zuerst, schrauben danach.
Häufige Fragen
In welchem Winkel kommt das M.2-Modul in den Slot?
Etwa 30 Grad, Kontakte voraus, Kerbe auf dem Steg. Dann das freie Ende auf den Standoff legen und die Schraube nur anziehen, bis sie sitzt. Flach eindrücken, bevor die Kerbe greift, verbiegt den Riegel. Die 2,5-Zoll-870-EVO kennt diesen Winkel nicht. Sie braucht Schacht, Datenkabel und Stromstecker.
Was tun, wenn die Schraube nicht auf dem Standoff liegt?
Der Abstandshalter steht dann meist auf 42 oder 60 mm statt auf 80 mm. 2280 ist 22 × 80 mm. Versetzen Sie den Standoff in die Bohrung, die zum Modulende passt, und schrauben Sie ihn fest, bevor der Riegel kommt. Die Schraube durch die Platine zu zwingen, reißt das Gewinde. Fehlt der Standoff ganz, liegt er oft im Beutel des Mainboards, nicht im SSD-Karton.
Darf ein dicker Kühlkörper unter die Laptop-Abdeckung?
Nur wenn nach dem Schließen kein Druck auf dem Modul ist und der Deckel plan liegt. Viele Laptops haben wenig Luft über dem Riegel. Ein hoher Heatsink wölbt den Boden oder hebt den Kontakt zum Slot. Nutzen Sie dann die nackte SSD und, falls vorhanden, das flache Blech des Herstellers. In der PS5 ist die Grenze mit Kühlung 11,25 mm.
Wie klont man Windows auf die neue Samsung-SSD?
Mit Data Migration in Magician unter Windows. Das Ziel wird geleert, die Quelle muss hineinpassen. Danach die Boot-Reihenfolge auf die neue SSD stellen und einmal erfolgreich starten, bevor die alte Platte entfernt wird. Ein Klon auf eine zu kleine 250-GB-Zeile bricht ab oder lässt Daten weg, auch wenn das System selbst klein wirkt.
Warum bricht Data Migration bei BitLocker ab?
Weil die Quelle verschlüsselt ist und das Programm die Partition nicht vollständig lesen kann. Schalten Sie BitLocker vor dem Klon aus und warten Sie, bis die Entschlüsselung durch ist. Das kann bei einer vollen Platte dauern. Ein Abbruch mitten im Lauf hinterlässt kein bootfähiges Ziel. Die alte Platte bleibt der Rettungsanker, bis der erste Start vom neuen Laufwerk gelingt.
Kann die PS5 die 990-PRO-Firmware aktualisieren?
Nein. Formatieren auf der Konsole ändert die Firmware nicht. Das Update spielen Sie vorher am Windows-PC mit Magician ein. 1B2QJXD7 stoppt den überhöhten Verschleiß der betroffenen 990 PRO und setzt den SMART-Zähler nicht zurück. macOS ist dafür nicht der verlässliche Weg. Erst danach wandert das Modul in die Konsole, innerhalb der Höhengrenze.
