Studiomonitore anschließen: XLR und TRS statt Cinch

Die Kartons stehen auf dem Schreibtisch, das Interface blinkt, und aus dem linken Monitor kommt ein tiefes Brummen, sobald der Laptop am Netz hängt. Viele setzen dann den Lautsprecher zurück oder drehen am Gain, obwohl die Ursache am Stecker sitzt. Studiomonitore anschließen heißt in der Praxis: zwei Mono-Line-Outs, dreipolige Leitung, Geräte aus beim Stecken. Cinch und zweipolige Klinke stecken oft, unterdrücken Störung aber nicht.

Der Unterschied liegt nicht im Markennamen auf dem Gehäuse. Er liegt darin, ob heiße und kalte Ader gegenphasig laufen und der Eingang sie voneinander abzieht. Fehlt die zweite Ader, bleibt der Schirm allein, und Netzteile neben dem Kabel werden hörbar.

Im Vergleich der Studiomonitore führt die ADAM Audio D3V das Feld: USB-C neben symmetrischer 6,35-mm-Klinke, Kopfhörer vorn, Passivstrahler und 15-Grad-Ständer laut Listing. In der höheren Preisklasse dieses Feldes trägt die Ausstattung die Bewertung. Grundrauschen und Knacken im Ruhezustand bleiben in den Berichten. Die Buchse allein heilt kein falsch belegtes Kabel.

Kurz gesagt

Aktive Monitore wollen Line-Pegel von Ausgang 1 und 2, nicht vom Kopfhörerausgang. XLR-auf-XLR oder TRS mit zwei Ringen bleibt symmetrisch, TS und Cinch nicht. Passive Boxen brauchen eine Netz-Endstufe dazwischen. Erst Interface, dann Monitore einschalten. Brummt es weiter, trennen Sie am Eingang der Box, bevor Sie tauschen.

Aktiv oder passiv entscheidet den Weg

Bevor Sie ein Kabel kaufen, lesen Sie die Rückseite der Box. Steht dort XLR, große Klinke oder Cinch und ein eigener Netzanschluss, ist der Monitor aktiv. Die Endstufe sitzt im Gehäuse. Sie speisen Line-Pegel ein. Stehen nur Speaker-Klemmen oder ein Speakon ohne eingebauten Verstärker, ist die Box passiv. Dann fehlt zwischen Audio-Interface und Chassis eine Netz-Endstufe. Ein Adapter von XLR auf Lautsprecherklemme löst das nicht.

Aktive Paare sind der Normalfall im Homestudio. Sie stellen zwei Gehäuse hin, legen zwei Signalleitungen und speisen beide aus der Steckdose. Passive Paare brauchen zusätzlich Platz und Kühlung für die Stufe. Eine 12-V-Vierkanaler aus dem Auto ist keine Studio-Endstufe für passive Monitore. Sie erwartet eine andere Versorgung und einen anderen Eingangspegel. Wer passive HiFi-Boxen am Interface betreiben will, plant die Endstufe mit, nicht das billigste Car-Audio-Gehäuse aus dem Kofferraum.

Die Grenze sitzt im Pegel. Line-Ausgänge liefern Signal für Eingänge mit hohem Widerstand. Speaker-Ausgänge liefern Leistung an Chassis mit wenigen Ohm. Vertauschen Sie die Wege, riskieren Sie Verzerrung, Stille oder Schäden am Eingang. Prüfen Sie fünf Minuten die Typenschilder, bevor Sie stecken. Ein aktives Paar mit Cinch-Eingang bleibt aktiv, auch wenn die Buchse unsymmetrisch ist. Aktiv beschreibt den Verstärker, nicht die Symmetrie der Leitung.

Welche Buchse wirklich symmetrisch ist

Symmetrisch bedeutet drei Leiter: heiß, kalt, Schirm. Der Ausgang treibt heiß und kalt gegenphasig. Der Eingang zieht die Differenz. Störungen, die auf beide Adern gleich wirken, fallen weg. Der Stecker ist nur das Gehäuse. XLR mit drei Pins ist dafür gebaut. Eine große Klinke mit zwei Ringen, TRS, kann denselben Weg führen. Eine Klinke mit einem Ring, TS, und Cinch haben nur Signal und Masse. Dort endet die Symmetrie, auch wenn der Monitor daneben XLR anbietet.

Am Interface zählen die nummerierten Line-Outs. Viele Geräte schreiben Main L und Main R oder Output 1 und 2. Dort sitzen oft TRS oder XLR. Der Kopfhörerausgang ist ein anderer Pfad. Er treibt Hörer, nicht Monitor-Eingänge, und bleibt unsymmetrisch. Ein Y-Kabel vom Kopfhörer auf zwei Monitore umgeht die Line-Buchsen und die getrennte Lautstärke. Das funktioniert kurz zum Probieren und bleibt die falsche Regel für den Alltag.

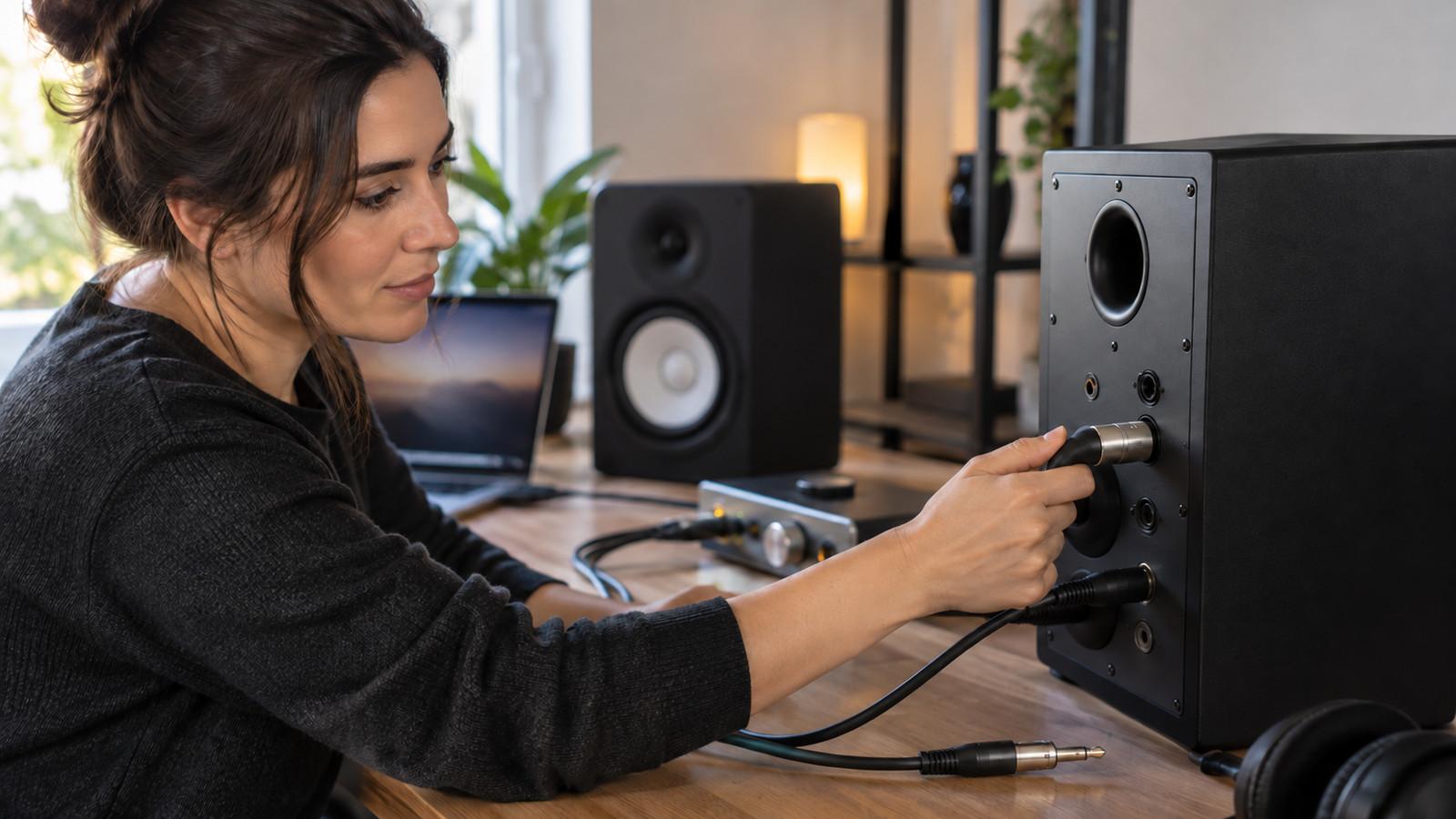

XLR-auf-XLR ist der klare Fall, wenn beide Seiten XLR haben. Fehlt XLR am Interface, ist TRS-zu-XLR legitim, solange das Kabel dreipolig durchgeht und beide Geräte mitspielen. TRS-zu-TRS gilt dasselbe. TS-zu-XLR oder Cinch-zu-XLR steckt in die Buchse und legt die kalte Ader oft auf Masse. Der Monitor sieht XLR und bekommt eine unsymmetrische Leitung. Im Vergleich der XLR-Kabel zählt die durchgehende Belegung. Pin 2 heiß, Pin 3 kalt, Pin 1 Schirm, an beiden Enden.

Die Grenze der Symmetrie ist die schwächste Stelle der Kette. Ein korrektes XLR-Kabel hinter einem Cinch-Adapter am Ausgang ändert nichts am Adapter. Ein Monitor mit umschaltbarem Eingang bleibt unsymmetrisch, sobald Sie Cinch wählen. Kurze Wege neben dem Laptop verzeihen Cinch manchmal. Sobald USB-Netzteile, Mehrfachstecker und längere Leitungen dazukommen, fehlt die Unterdrückung. Wer einmal brummt, prüft zuerst die Pole der Stecker, nicht den Treiber der Box.

Links und rechts: zwei Mono-Leitungen

Ein Stereopaar braucht zwei Kabel. Ausgang 1 führt zum linken Monitor, Ausgang 2 zum rechten. Jede Box ist ein Mono-Kanal. Ein Stereokabel mit einem Stecker gehört nicht an zwei getrennte XLR-Eingänge. Wer ein Kabel teilt oder einen Y-Adapter setzt, mischt Kanäle oder bricht die Belegung. Markieren Sie die Enden links und rechts, bevor Sie hinter dem Schreibtisch verschwinden. Fünf Minuten Beschriftung sparen später das Kreuzstecken.

Die Länge bleibt im Bereich des Tisches, typisch ein bis drei Meter. Zwei gleich lange Leitungen halten Pegel und Laufzeit nah beieinander. Ein fünf Meter langes Kabel links und ein Meter rechts ist selten hörbar als Laufzeit, aber unnötig.

Legen Sie die Signalleitungen nicht parallel über Netzteile und Mehrfachstecker. Ein rechter Winkel zur Netzleitung reicht oft. Die Monitore stehen so, dass Hochtöner und Ohren eine Linie bilden. Der Anschluss ändert die Aufstellung nicht, aber ein zu kurzes Kabel zwingt die Boxen an die falsche Kante.

Pegel vor dem ersten Ton: Lautstärke am Interface und Gain an den Monitoren herunter. Viele aktive Boxen haben einen Input-Sensitivity-Schalter oder ein Poti. Starten Sie niedrig. Ein voller DAW-Pegel bei aufgedrehtem Monitor ist der typische Knall am ersten Abend. Manche Interfaces haben einen eigenen Monitor-Regler getrennt vom Kopfhörer. Nutzen Sie ihn. Der Vergleich der Audio-Interfaces zeigt, welche Modelle getrennte Wege und welche gemeinsamen Regler mitbringen. Für den Anschluss zählt vor allem, dass zwei Mono-Line-Outs existieren.

Passive Ketten ändern die Reihenfolge der Teile, nicht die Logik der Kanäle. Interface auf Endstufe, Endstufe auf Boxen. Links und rechts bleiben getrennt. Speaker-Kabel tragen Leistung und gehören an die Klemmen, nicht an XLR-Eingänge aktiver Gehäuse. Wer ein aktives und ein passives Paar mischt, plant zwei Signalwege. Ein gemeinsames Y am Ausgang löst das nicht.

Einschalten und der erste Brumm-Check

Vor dem Stecken bleiben Interface und Monitore aus. So vermeiden Sie Knacken im Hochtöner, wenn der Stecker den Kontakt sucht. Stecken Sie zuerst die Signalkabel, dann die Netzkabel der Boxen, soweit die Reihenfolge am Platz möglich ist. Einschalten: zuerst Rechner und Interface, zuletzt die Monitore. Ausschalten umgekehrt. Die Lautstärke bleibt beim ersten Booten niedrig. Warten Sie, bis die DAW steht, bevor Sie aufdrehen.

Der erste Hörcheck dauert unter zwei Minuten. Spielen Sie einen bekannten, ruhigen Titel leise ab. Brummt es ohne Musik, ziehen Sie die Leitung am Eingang des Monitors ab, bei heruntergedrehter Lautstärke. Wird es still, liegen Kabel, Interface oder eine Schleife davor. Brummt der Monitor mit offenem Eingang weiter, liegen Netzteil der Box oder ein Transformator daneben näher.

Tauschen Sie danach die beiden Signalkabel gegeneinander. Wandert das Brummen auf die andere Seite, liegt es an Leitung oder Ausgang. Bleibt es am selben Gehäuse, bleibt dieser Monitor oder sein Netzteil im Blick.

Ein Laptop verrät Schleifen schnell. Brummt es nur mit eingestecktem Ladegerät und wird am Akku ruhig, sitzt die Differenz zwischen Netzteil und Audio-Masse. Ein zweites Paar am selben Kabel brummt dann genauso. Rücken Sie Netzteile vom Gehäuse weg, bevor Sie ein neues Kabel kaufen. Die ausführliche Diagnose mit Trenntest steht unter Endstufe brummt. Dort gilt derselbe Griff am Empfänger, im Auto am Cinch der Stufe, hier am Eingang der Box.

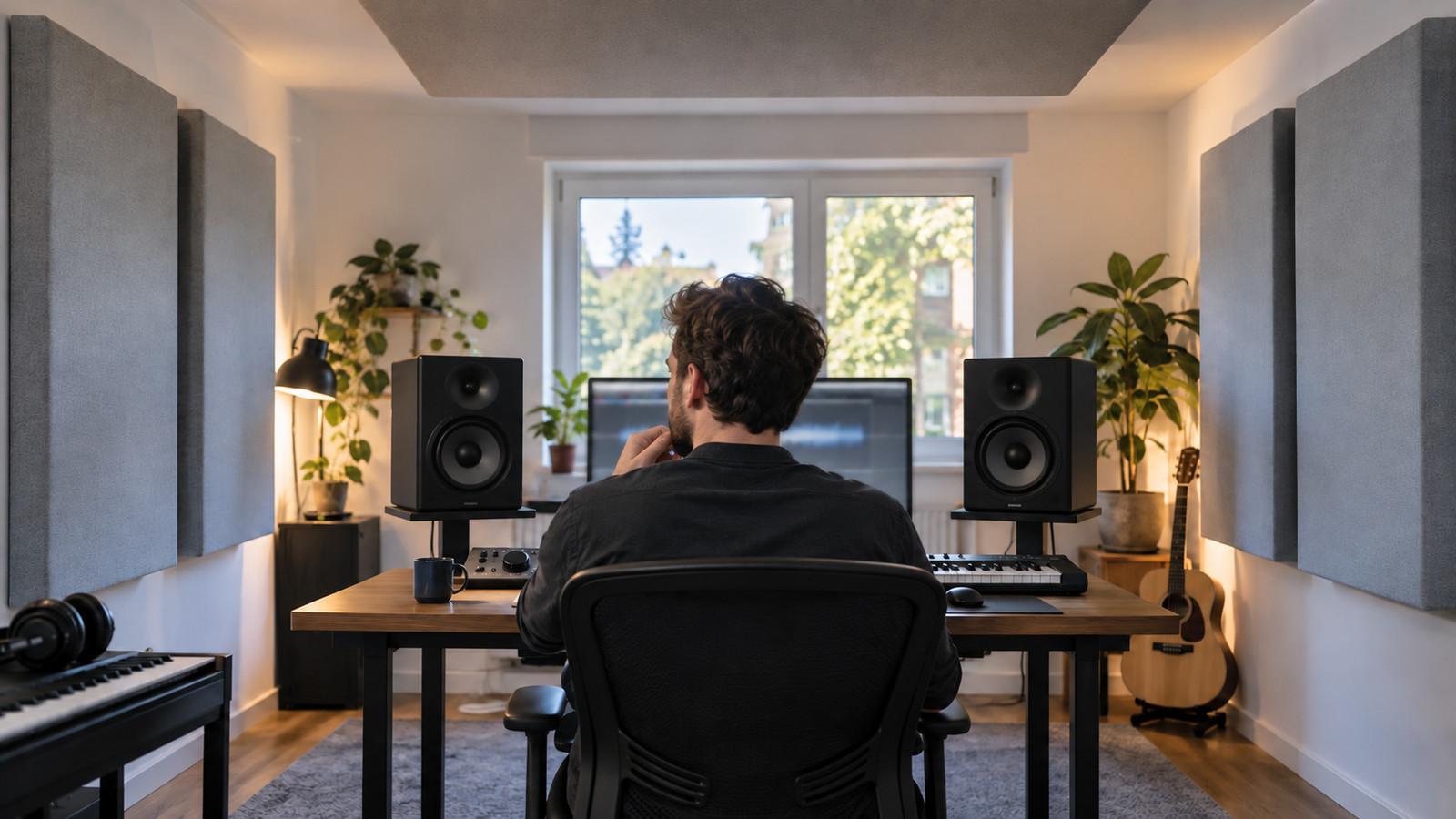

Was der Anschluss nicht löst: schlechte Aufstellung, Erstreflexionen und zu kleine Treiber für den gewünschten Bass. Ein sauber verdrahtetes Paar kann im leeren Raum immer noch flach und unruhig klingen. Dafür kommen Abstand, Höhe und Absorber an die Erstreflexion, nicht ein drittes Kabel. Die D3V bleibt ein Desktop-System mit 3,5-Zoll-Tieftöner. Symmetrische Klinke und USB-C ändern die Physik der Membran nicht. Wer größere Boxen braucht, wählt die Klasse im Studiomonitor-Vergleich, nicht einen längeren Mantel am selben Stecker.
