Subwoofer Gehäuse: geschlossen oder Bassreflex?

Beim Selbstbau wirkt die Wahl oft einfach: Ein geschlossenes Gehäuse gilt als präzise, Bassreflex als laut. Doch ein Subwoofer Gehäuse geschlossen oder Bassreflex nach dieser Hörnote auszuwählen, setzt am falschen Ende an. Dasselbe Chassis kann in zwei Boxen völlig unterschiedlich belastet werden, und nicht jedes Modell eignet sich für beide Prinzipien.

Entscheidend sind die Thiele-Small-Parameter, das tatsächlich freie Innenvolumen und der Einsatzort. Im Auto kommen Fahrgastzelle, Kofferraum und Durchlademöglichkeit hinzu. Wer diese Größen vor dem Sägen prüft, vermeidet eine Box, die zwar in den Kofferraum passt, aber am gewünschten Tiefbass vorbeiarbeitet.

Kurz gesagt

Eine geschlossene Box ist konstruktiv einfacher, meist kompakter und fällt unterhalb ihres Arbeitsbereichs vergleichsweise sanft ab. Bassreflex kann rund um seine Abstimmung zusätzlichen Pegel bringen, braucht aber mehr Volumen, einen berechneten Port und Schutz vor zu großem Hub unterhalb der Abstimmfrequenz. Ohne Fs, Qts, Vas und Herstellerempfehlung ist nicht die Gehäuseart unklar, sondern die gesamte Planung.

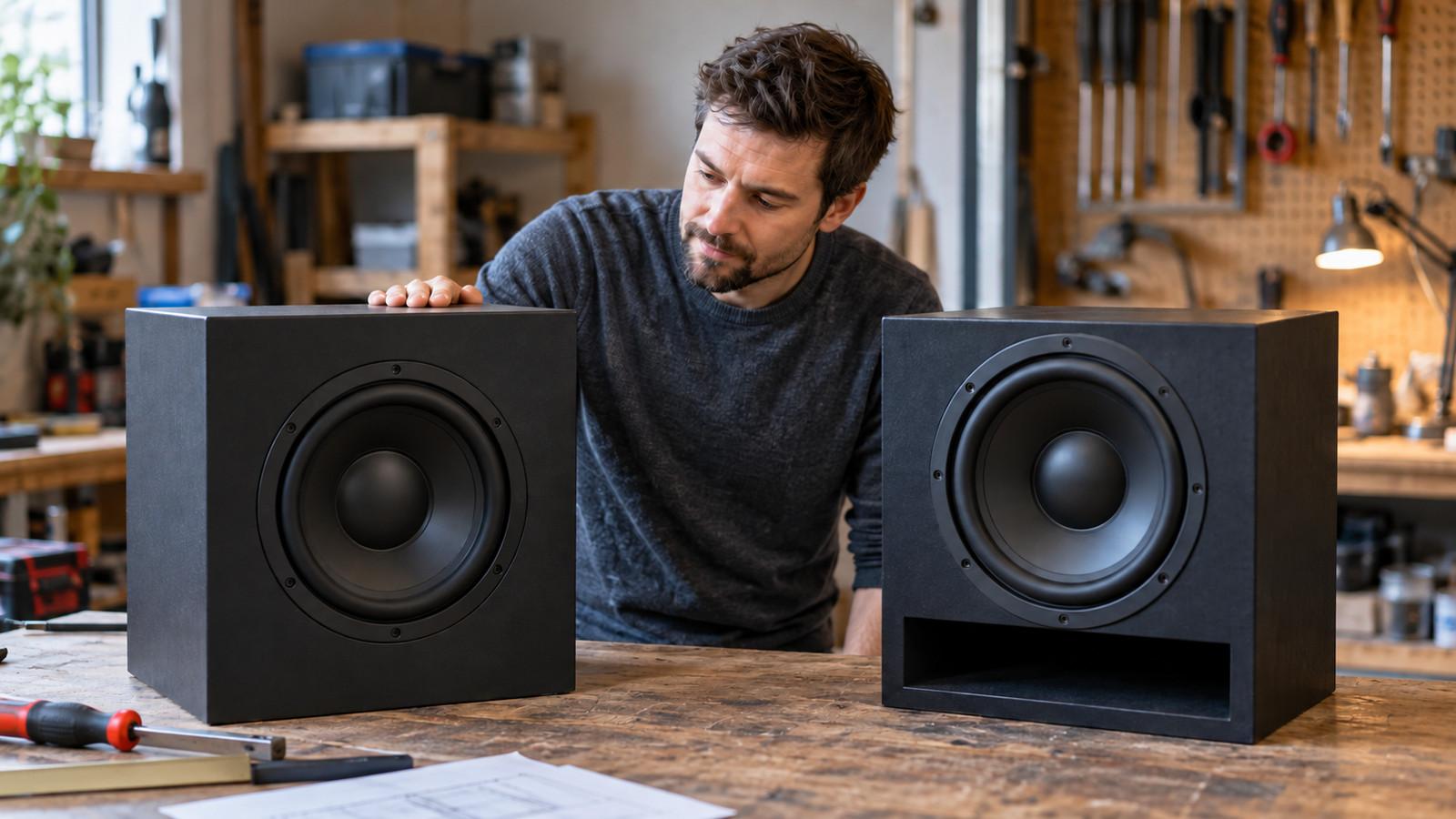

Drei Prinzipien ohne Hörnote

Im geschlossenen Gehäuse bildet die eingeschlossene Luft hinter der Membran eine zusätzliche Feder. Je kleiner die Box, desto steifer wirkt diese Feder und desto stärker verändert sie das Verhalten des Chassis. Das Gehäuse ist akustisch nicht einfach ein Behälter: Sein Volumen gehört zum schwingenden System. Eine undichte Kabeldurchführung oder ein schlecht sitzender Treiber nimmt dem Prinzip deshalb einen Teil seiner berechenbaren Wirkung.

Der praktische Vorteil liegt in der überschaubaren Konstruktion. Es gibt keinen Port, dessen Querschnitt, Länge und Verdrängung berücksichtigt werden müssen. Unterhalb des nutzbaren Bereichs nimmt der Pegel typischerweise mit ungefähr 12 dB pro Oktave ab. Das bedeutet nicht automatisch mehr Tiefbass, aber einen sanfteren Verlauf und meist ein gut kontrollierbares Risiko beim ersten Eigenbau.

Beim Bassreflexgehäuse ergänzt ein abgestimmter Kanal die Membran. Rund um die Abstimmfrequenz übernimmt der Port einen großen Teil der Schallabgabe; als Planungshinweis werden dort etwa 3 bis 5 dB zusätzlicher Pegel gegenüber einer geschlossenen Auslegung genannt. Dieser Gewinn gilt für einen begrenzten Bereich, nicht von der tiefsten bis zur höchsten Bassnote.

Unterhalb der Abstimmung kehrt sich der Vorteil um. Der Port stützt das Chassis dort nicht mehr ausreichend, der Membranhub kann stark wachsen und die akustische Ausgabe zugleich abfallen. Darum gehören Reflexabstimmung, Endstufenleistung und ein passend gesetzter Subsonic-Filter zusammen. Wer nur einen großen Kanal in die Front setzt, baut keine berechnete Bassreflexbox.

Ein Subsonic-Filter ersetzt keine bekannte Grenzfrequenz. Ohne belastbare Planung den Pegel begrenzen – besonders unterhalb der Abstimmfrequenz einer Reflexbox.

Das Datenblatt entscheidet, nicht das Forum

Für die erste Einordnung sind Fs, Qts und Vas wichtiger als Aussagen wie „spielt trocken“ oder „macht mehr Druck“. Fs ist die Freiluft-Resonanzfrequenz des Chassis. Qts beschreibt vereinfacht die gesamte Güte aus mechanischen und elektrischen Verlusten, Vas die Nachgiebigkeit der Aufhängung als äquivalentes Luftvolumen. Keiner dieser Werte ist allein das gesuchte Boxenvolumen.

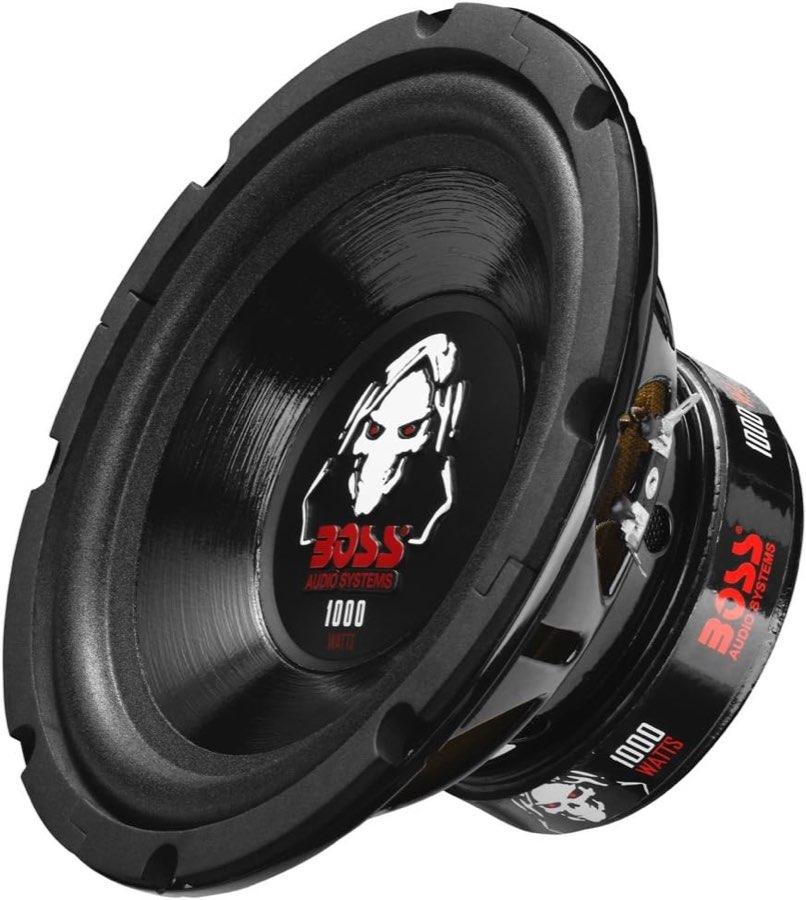

Ein konkretes Beispiel zeigt, warum das relevant ist: Für ein 30-cm-Chassis aus dem Vergleich liegen Fs 31,8 Hz, Qts 0,684 und Vas 27,2 Liter vor. Dazu nennt das Datenblatt einen Einbaudurchmesser von 288 mm und 166 mm Tiefe. Diese Angaben reichen für eine erste Simulation, aber nicht für die Behauptung, eine bestimmte Literzahl müsse richtig sein. Eine Käuferstimme beschreibt ungefähr 50 Liter als zu schwach beim Punch; das ist eine Beobachtung zu einem Aufbau, keine neue Herstellerabstimmung.

Qts kann als Warnsignal dienen. Ein vergleichsweise hoher Wert spricht oft nicht für eine klassische, tief abgestimmte Reflexlösung, doch eine starre Grenze wäre zu grob. Antrieb, bewegte Masse, gewünschter Frequenzgang und verfügbare Filter müssen gemeinsam simuliert werden. Ebenso wenig beweist ein niedriger Wert, dass jede Portbox gelingt.

Eine Simulation ist kein Klangurteil, sondern ein Vergleich unter denselben Bedingungen. Legen Sie die Impedanzvariante fest und vergleichen Sie geschlossen sowie Reflex bei gleicher Eingangsleistung. Relevant sind Schalldruck, Membranhub, Portgeschwindigkeit und elektrische Belastbarkeit. Ändern Sie danach nur eine Größe – Volumen, Port oder Filter –, sonst bleibt unklar, welcher Schritt hilft.

Die Herstellerempfehlung ist ein sinnvoller Ausgangspunkt, aber keine Garantie für Ihr Ziel. Manche Vorschläge priorisieren eine kompakte Box, andere hohen Pegel in einem engen Bereich. Bei passiven Subwoofern ist diese Prüfung Ihre Aufgabe, sofern keine fertige Box mitgeliefert wird. In der Übersicht zu 1000-Watt-Subwoofern stehen nackte Chassis, PA-Boxen und Aktivmodule nebeneinander; ihre Wattzahl sagt nicht, welches Volumen ein Treiber braucht.

Nettovolumen und Port vor dem Zuschnitt planen

Das Nettovolumen ist der Luftraum, der nach allen Einbauten übrig bleibt. Ausgangspunkt sind die Innenmaße, nicht Länge, Breite und Höhe außen. Von diesem Bruttoraum gehen das verdrängte Volumen des Chassiskorbs, Verstrebungen, Anschlussmulden und bei aktiven Konstruktionen das Verstärkermodul ab. In einer Bassreflexbox zählt auch der gesamte Port als Verdrängung.

Gerade ein langer Kanal kann mehrere Liter belegen. Wird er nachträglich in eine schon knapp gerechnete Box gesetzt, steigt die Abstimmfrequenz, weil das wirksame Volumen kleiner wird. Eine breite Öffnung verringert zwar die Luftgeschwindigkeit, verlangt für dieselbe Abstimmung häufig einen längeren Kanal. Die Lösung gegen Portgeräusche ist daher nicht pauschal „größeres Rohr“, sondern eine neue Rechnung mit Querschnitt, Länge und verfügbarem Platz.

Planen Sie außerdem die reale Geometrie. Ein 166 mm tiefes Chassis braucht hinter dem Magneten Luft und vor der Membran Schutz; eine 166 mm tiefe Innenbox reicht nicht. Der Port darf nicht unmittelbar an einer Wand enden, und eine Strebe darf weder Korb noch Kanal blockieren. Für eine geschlossene Box bleibt die Dichtigkeit das praktische Gate: saubere Fugen, Dichtung am Terminal und plane Auflage am Chassisrand.

Das Auto ist kein Wohnzimmer

Ein Gehäuse wird nicht unabhängig vom Fahrzeug gehört. In einer Kombi-Kabine koppelt der Kofferraum relativ offen an den Fahrgastraum; in einer Limousine liegen Rückbank, Blech und eine kleine Durchreiche dazwischen. Dasselbe Chassis mit derselben Endstufe kann dadurch am Fahrersitz anders wirken, obwohl sich an der Box nichts geändert hat.

Vor dem Bau sollten Sie den nutzbaren Raum unter Alltagsbedingungen messen. Der Deckel muss schließen, die Rückbank einrasten und Warndreieck oder Ladekabel erreichbar bleiben. Reservieren Sie Platz für Anschlusskabel und eine sichere Befestigung. Bei einem Reflexport an der Seitenwand braucht auch dessen Öffnung freien Abstand.

Für die Abstimmung im Fahrzeug hilft eine feste Testfolge. Stellen Sie die Trennfrequenz zunächst so ein, dass Subwoofer und Frontsystem nicht unnötig weit denselben Bereich spielen. Prüfen Sie danach Phase beziehungsweise Polarität an der Sitzposition und erst anschließend den Pegel. Eine scheinbare Basslücke kann aus einer Auslöschung am Übergang entstehen; mehr Verstärkerleistung behebt sie nicht.

Der Druckkammereffekt kleiner Fahrgastzellen kann tiefe Frequenzen anheben. Deshalb muss eine im Freifeld früh abfallende geschlossene Auslegung im Auto nicht dünn wirken. Umgekehrt kann die zusätzliche Energie einer Reflexabstimmung genau den Bereich betonen, den das Fahrzeug bereits verstärkt. Eine größere Reflexbox kostet zudem Ladefläche, und der Port darf nicht von Gepäck verdeckt werden. Eine kleine geschlossene Box kann deshalb die bessere Gesamtlösung sein.

Bandpass und Free-Air sind keine Abkürzungen

Ein Bandpass versteckt das Chassis zwischen zwei Kammern. Mindestens eine davon ist über einen Port nach außen gekoppelt. Das System kann in einem geplanten Frequenzband hohen Pegel liefern, verlangt aber eine genaue Abstimmung. Außerhalb des Durchlassbereichs fällt die Ausgabe deutlich ab. Fehler bei Volumen oder Port lassen sich schlechter durch bloßes Probehören korrigieren. Für den ersten Selbstbau ist Bandpass eher ein Simulationsprojekt als eine Abkürzung zu mehr Druck.

Free-Air bedeutet nicht, dass ein beliebiges Chassis ohne akustische Trennung spielen kann. Vorder- und Rückseite der Membran müssen voneinander getrennt bleiben, sonst löschen sich tiefe Frequenzen teilweise aus. Im Auto kann ein weitgehend dichter Kofferraum diese Trennung übernehmen, wenn das Chassis dafür ausgelegt und die Montagefläche stabil ist. Eine Hutablage aus dünnem Material, offene Lehnen und Kabeldurchführungen erfüllen diese Bedingung nicht automatisch.

Wann der Bau pausiert

Stoppen Sie vor dem Holzkauf, wenn das Listing nur Zoll, Ohm und eine große Wattzahl nennt. Diese Daten helfen bei Ausschnitt, Verschaltung und Endstufe, legen aber weder geschlossenes Volumen noch Reflexabstimmung fest. Suchen Sie das Herstellerdatenblatt und prüfen Sie, ob Modellbezeichnung sowie Impedanzvariante exakt übereinstimmen. Parameter einer ähnlich benannten Doppelschwingspule sind kein sicherer Ersatz.

Fehlen Fs, Qts und Vas, bleibt noch eine konkrete Herstellerempfehlung für Volumen und Port. Fehlt auch sie, müssten die Parameter mit geeigneter Messtechnik ermittelt werden. Geratene Literwerte aus einem Forum können zufällig funktionieren, lassen sich aber nicht auf eine andere Schwingspule, Fahrzeugkabine oder Zielabstimmung übertragen.

Pausieren Sie auch, wenn das gewünschte Nettovolumen nur ohne Chassisverdrängung und Port in den Kofferraum passt. Rechnen Sie mit Innenmaßen neu und zeichnen Sie Korb, Magnet, Streben und Kanal ein. Vor dem ersten lauten Test kontrollieren Sie Dichtigkeit, Verschraubung und Filter. Die Frage lautet nicht „präzise oder laut“, sondern: Welches System lässt sich mit diesem Chassis, dem Nettovolumen und dem Fahrzeug sicher berechnen und betreiben?
