Extruder-Schrittmotor ersetzen: Ritzel und Länge prüfen
Aktualisiert: Oktober 2026
Der Extruder klackt, wird ungewöhnlich heiß oder fördert kaum noch Filament. Ein neuer Extruder Schrittmotor kann die Ursache beheben, aber nur wenn Welle, Ritzel, Körperlänge und elektrische Daten zur vorhandenen Einheit passen. Ein 42-34, ein 42-40 und ein kompakter K1-Motor mit 12-Zahn-Rad sind keine austauschbaren Bezeichnungen. Die angebotenen Varianten stehen in der [Schrittmotor-Übersicht](/hub/druckerzubehoer/schrittmotor). Für die Reparatur gilt: erst Filamentweg und Kabel prüfen, dann den alten Motor ausbauen und messen, das Antriebsrad vergleichen und nach dem Tausch die Fördermenge kontrolliert messen.
Der Extruder klackt, wird ungewöhnlich heiß oder fördert kaum noch Filament.
Der Extruder klackt, wird ungewöhnlich heiß oder fördert kaum noch Filament. Ein neuer Extruder Schrittmotor kann die Ursache beheben, aber nur wenn Welle, Ritzel, Körperlänge und elektrische Daten zur vorhandenen Einheit passen. Ein 42-34, ein 42-40 und ein kompakter K1-Motor mit 12-Zahn-Rad sind keine austauschbaren Bezeichnungen. Die angebotenen Varianten stehen in der Schrittmotor-Übersicht. Für die Reparatur gilt: erst Filamentweg und Kabel prüfen, dann den alten Motor ausbauen und messen, das Antriebsrad vergleichen und nach dem Tausch die Fördermenge kontrolliert messen.
Unsere Top-Empfehlungen
| Badge | Produkt | Abtrieb | Nennstrom | Haltemoment | Note | Preis | Aktion |
|---|---|---|---|---|---|---|---|

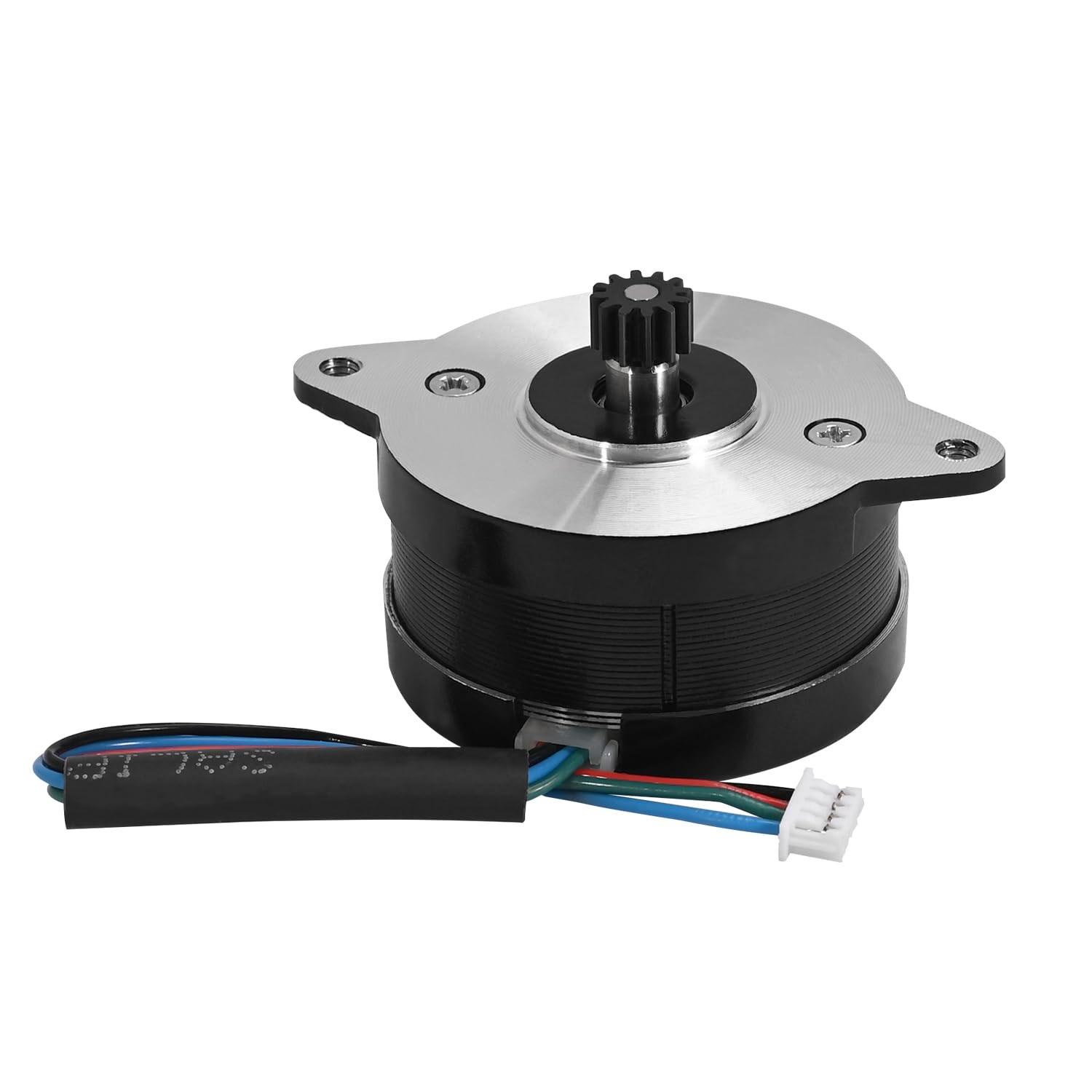

| Testsieger |  CHINDRAG CHINDRAG Extrudermotor, 12 Zähne, für K1 und Ender 3 V3 | 12 Zähne, runde Welle | nicht genannt | nicht genannt | 8.7 | ∼ 17,99 € | Zum Angebot |
| Alternative |  Aladrs Aladrs 42-34, 0,4 N·m, 1 A, ohne Kabel | Synchronrad, Maß offen | 1 A | 0,4 N·m | 7.8 | ∼ 31,99 € | Zum Angebot |

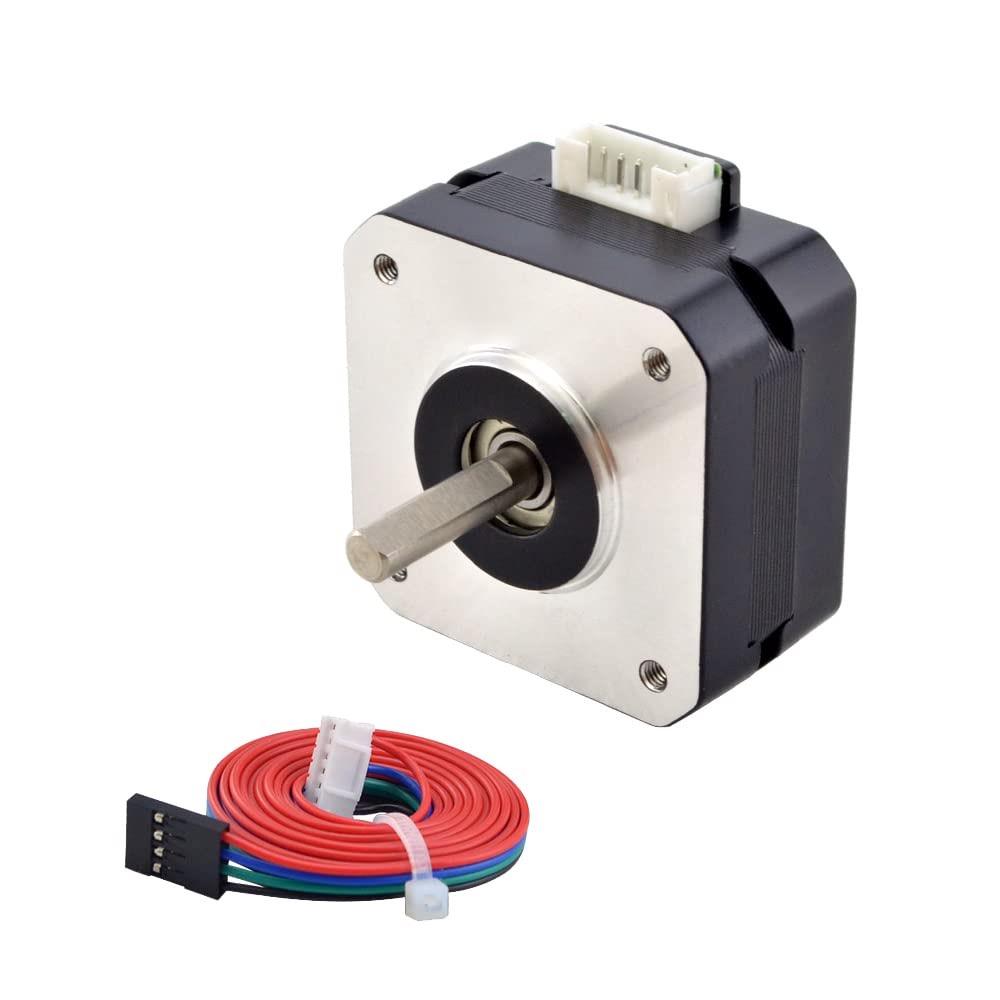

| Kompakt |  STEPPERONLINE STEPPERONLINE 17HE08-1004S Pancake, 17 Ncm, 23 mm | Welle nicht genannt | 1 A | 17 Ncm | 8.3 | ∼ 10,99 € | Zum Angebot |
Inhalt
Drei Motoren, die ähnlich aussehen
Die Bezeichnungen 42-34 und 42-40 beschreiben bei Creality-ähnlichen Motoren typischerweise einen 42-mm-Flansch und unterschiedliche Körperlängen. Sechs Millimeter ändern Platz, Gewicht und Moment. Ein Händler kann 42-34 für mehrere Achsen anbieten und 42-40 am Extruder vorsehen. Modell und Revision bleiben maßgeblich. Ein passendes Lochbild ist noch kein Extruderteil.
Beim Aladrs-Angebot stehen 0,4 N·m, 1 A und 1,8°. Titel und Text vermischen 42-34 und 42-40. Kabel und Schrauben fehlen. Es kommt nur infrage, wenn Körper, Welle und der vorhandene Kabelsatz passen. Baulänge und Strom allgemein erklärt die Schrittmotor-Kaufberatung.
Der CHINDRAG-Motor ist für K1, K1C, K1 Max, Ender 3 V3 und V3 Plus genannt und hat ein 12-Zahn-Rad auf einer runden Welle. Genannt sind 1,8° und 99,5 g, nicht Nennstrom oder Haltemoment. Eine Stromzahl eines anderen K1-Motors gilt hier nicht. Ein 23-mm-Pancake ohne dieses Rad ist kein direkter Ersatz. Zählen Sie die Zähne und messen Sie den Abstand des Ritzels zum Flansch.
Was Hitze mit dem alten Motor macht
Klacken beweist noch keinen Motorschaden. Häufiger blockieren zu niedrige Düsentemperatur, eine verstopfte Düse, zu hoher Anpressdruck oder ein schwergängiger Filamentweg. Beim K1 kommen ein loser Stecker und das Toolhead-Board hinzu. Prüfen Sie, ob sich das Filament bei heißer Düse von Hand fördern lässt.
Zu viel Hitze oder Strom kann die Magnetkraft schwächen. Ein Review zum K1-Ersatz beschreibt das am alten Motor. Hält er kalt und verliert nach dem Warmwerden Kraft, obwohl Kabel und Filamentweg stimmen, wird ein Tausch plausibler.
Beim CHINDRAG-Produkt berichtet eine Rezension von einem abgerissenen Kabel. Am Toolhead zählen Zugentlastung und eine knickfreie Leitung. Die Stromgrenze fehlt im Listing. Nehmen Sie die Drucker- oder Ersatzteildokumentation, nicht den Forenwert einer anderen Achse. Spulen, Strom und Richtung prüfen Sie unter Schrittmotor anschließen.
Nach dem Tausch
Das Ritzel muss auf derselben Höhe laufen und zum Gegenrad stehen. Zu viel Anpressdruck verformt Filament, zu wenig führt zu Schlupf. Die Mechanik bei ausgeschalteter Anlage von Hand drehen, soweit das geht.
1,8° bedeutet nicht dieselben E-Steps. Zahnzahl, wirksamer Durchmesser und Getriebe zählen mit. Bleiben Ritzel und Getriebe gleich, berichten mehrere Nutzer beim K1-Ersatz von Betrieb ohne Neukalibrierung. Die Menge trotzdem prüfen: bei heißem Hotend 100 mm markieren, langsam fördern und nur bei freiem Weg und wiederholbarer Abweichung korrigieren. Schlupf oder eine teilweise verstopfte Düse erzeugen dieselbe Abweichung.
Fazit: Ritzel und Revision vor dem Preis
Wenn Druckermodell und 12-Zahn-Rad zusammenpassen, ist der runde Extrudermotor das passende Teil, auch ohne beziffertes Haltemoment im Listing. Wenn nur 42-34 oder 42-40 im Titel steht und der Text beide Längen mischt, messen Sie den ausgebauten Körper, bevor Sie bestellen. Ein kurzer Pancake ohne dasselbe Rad bleibt ein anderer Antrieb.
Klackt der Extruder nach dem Tausch weiter, prüfen Sie Düse, Temperatur, Retract, Fördergeschwindigkeit und Board, bevor ein zweiter Motor in den Warenkorb kommt. Für Standardachsen ohne Ritzel führen andere NEMA-17-Modelle weiter als ein Extruderteil.
Häufige Fragen
Passt ein 42-34 an den Extruder eines Ender 3?
Das hängt von Ender-Modell, Revision, Welle und vorhandenem Antriebsrad ab. Manche Übersichten ordnen 42-34 mehreren Achsen und 42-40 dem Extruder zu. Messen Sie den ausgebauten Motor und übernehmen Sie keine gemischte Listing-Beschreibung als Freigabe.
Welcher Motor hat das 12-Zahn-Rad für den K1?
Im Vergleich ist es der CHINDRAG B0DNSDDQZC. Genannt werden K1, K1C, K1 Max, Ender 3 V3 und V3 Plus. Prüfen Sie trotzdem Zahnzahl, Ritzelposition und Stecker an Ihrer konkreten Extruderversion.
Muss ich nach einem 1,8°-Tausch die E-Steps ändern?
Nicht allein wegen des Schrittwinkels. Wenn Ritzel, wirksamer Durchmesser, Getriebe und Mikroschritt gleich bleiben, kann der Wert unverändert passen. Eine 100-mm-Fördermessung bestätigt das. Bei anderer Zahnzahl oder Übersetzung ist eine Anpassung erforderlich.
Ist ein klackender Extruder immer ein Motorschaden?
Nein. Verstopfte Düse, zu niedrige Temperatur, hoher Förderwiderstand, falscher Anpressdruck oder ein loser Stecker sind häufige Alternativen. Prüfen Sie Filamentweg und Verkabelung, bevor Sie den Motor als Ursache festlegen.
Liegt beim Aladrs-Motor ein Kabel bei?
Nein, laut Listing sind weder Kabel noch Schrauben enthalten. Der vorhandene Kabelsatz muss elektrisch und mechanisch passen. Weil der Text 42-34 und 42-40 mischt, sollten auch Körperlänge und Welle separat bestätigt werden.
Kann ich einen normalen 23-mm-Pancake in den K1 setzen?
Nicht ohne passenden Abtrieb. Ein kurzer Körper allein genügt nicht. Das 12-Zahn-Rad, seine Position und die elektrische Kompatibilität müssen stimmen. Ein Pancake mit glatter oder anders geformter Welle ist kein direkter K1-Ersatz.
Was prüfe ich unmittelbar vor der Bestellung?
Notieren Sie Druckermodell und Revision, messen Sie Körperlänge und Welle, zählen Sie die Ritzelzähne und fotografieren Sie Stecker sowie Adernfolge. Prüfen Sie außerdem, ob Kabel und Schrauben enthalten sind. Erst danach sind Sterne und Preis-Leistung sinnvolle Auswahlkriterien.
